この記事では、シンセサイザー、キーボード、プリアンプ、ミキサーなどのラインレベル機器について説明します。 ギターなどのインストゥルメントレベル機器については、次の記事を参照してください:ギター/インストゥルメントレベル機器からほとんど信号が得られない、または信号が得られません。 マイクレベル機器については、次の記事を参照してください:マイクまたはマイクレベル機器からほとんど信号が得られない、または信号が得られません。
ラインレベル機器からオーディオインターフェイスまたはプリアンプへ信号を入力する際に問題が発生している場合、問題を解決するための手順をまとめました。
お客様の機器がラインレベルを出力していることを確認するには、メーカーにお問い合わせいただき、詳細については次の記事をご覧ください:マイク、ライン、インストゥルメントレベルの違いは何ですか?
正しいコネクタと入力を使用していることを確認してください
当社製品のほとんどのライン入力は6.35mm(¼")コネクタを使用していますが、一部の製品では他のコネクタを使用しています。 ライン入力がどのコネクタを使用しているか不明な場合は、ユーザーガイドを参照してください:Focusriteダウンロード。

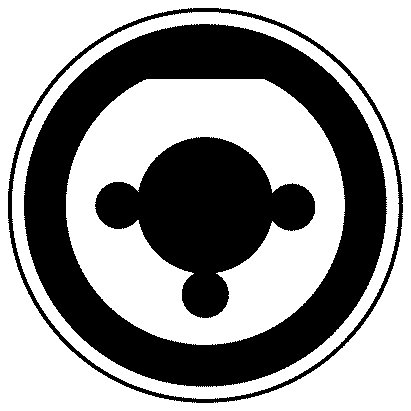

インターフェイスまたはプリアンプにXLRと6.35mm(¼")ジャックコネクタの両方を受け入れるコンボポートがある場合、ライン入力には入力の中央の6.35mm(¼")ジャック部分のみを使用する必要があります。
ラインレベル機器がFocusriteインターフェイスまたはプリアンプの入力とは異なるタイプのコネクタを使用している場合は、アダプタまたは両端に異なるコネクタを持つケーブルを使用できます。
モノラルとステレオ
ほとんどすべての場合、Focusrite製品のライン入力はモノラルであるため、ステレオ信号には2つの入力を使用する必要があります。 したがって、機器が単一のケーブルを介してステレオを出力する場合は、スプリッタが必要です。そうでなければ、1チャンネルのステレオ信号が失われ、信号が劣化する可能性があります。
ラインと楽器入力
当社製品の一部のラインレベル入力は、インストゥルメントレベル入力でもあることを認識しておくことが重要です。
インストゥルメントレベル用に設定された入力にラインレベル機器を接続すると、2つの信号は異なる電気的特性を持つため、入力が過負荷になり歪む可能性があります:マイク、ライン、インストゥルメントレベルの違いは何ですか?
INST、instrument、Hi-Z、またはその他のインストゥルメントレベル設定が無効になっていることを確認してください。これを行う方法を確認するには、ユーザーガイドを参照してください:Focusriteダウンロード。
XLR経由で接続されたラインレベル
ほとんどのFocusrite製品のXLR入力は、マイクレベル信号専用です。 マイク入力はラインレベル信号には適していません。これは、2つの信号が異なる電気的特性を持っているためです:マイク、ライン、インストゥルメントレベルの違いは何ですか?
ラインレベル機器をマイク入力に直接接続すると、過負荷になり歪む可能性があります。
DIボックス — ラインからマイクレベルへの変換
特定のDIボックスはラインレベル信号を処理でき、XLRを介してマイク入力に接続できます。 これは、専用のマイクオンリープリアンプを使用していてラインレベル信号を接続する必要がある場合にのみ役立ちます。ほとんどのFocusriteデバイスには、すべてのチャンネルにライン入力オプションがあります。
RCA S/PDIF入力
RCAコネクタはラインレベル信号を伝送できますが、現在のFocusrite製品ではアナログ入力に使用していません。 インターフェイスまたはプリアンプにRCAポートがある場合、それらはおそらくデジタルS/PDIF用であり、アナログオーディオとは互換性がありません。
したがって、アナログRCA出力を持つデバイスをFocusriteライン入力に接続する必要がある場合は、RCAからライン入力で使用されるコネクタ(例:6.35mm(¼")ジャック)へのアダプタまたはケーブルが必要です。
信号チェーンから他のものを取り除いてください
この問題のトラブルシューティングを行う際は、ラインレベル機器をオーディオインターフェイスまたはプリアンプに直接接続することをお勧めします。 そうすることで、チェーン内のエフェクトユニットや他の機器を潜在的な原因として除外できます。
ゲインが適切に設定されていることを確認してください
一部のラインレベル信号は、強い信号を生成するためにプリアンプからのブーストが必要です。これはゲインとして知られています。
使用している入力にゲインコントロールがある場合は、ラインレベル機器から信号がある場合に、ゲインハローまたはゲインレベルメーターが常に緑色になるように設定する必要があります。 最も大きい音のポイントでのみ、もしあれば、アンバー色に変わるべきで、決して赤色になってはいけません。
固定ゲイン入力
固定ゲイン入力にはゲインコントロールがありません。ほとんどの標準的なラインレベル機器に適したレベルに設定されています。 入力レベルをゲインで上げることはできませんが、DAWまたはその他のソフトウェアでいつでもブーストできます。 ただし、最も静かな信号の場合、ライン入力の前に外部プリアンプを使用する必要がある場合があります。
パッド、ブースト、基準レベル
ラインレベルの規格は大きく異なる可能性があるため、一部のプリアンプは大きな信号を処理するために非常に広いダイナミックレンジを持ち、静かな信号をブーストするために大量のゲインが利用可能です。 他のものには、レベルを下げるパッド、レベルを上げるブースト、または異なる入力の基準レベルを変更するためのコントロールがあります。 インターフェイスまたはプリアンプにどの機能があるか不明な場合は、ユーザーガイドをご覧ください:Focusriteダウンロード。
入力が機能していることを確認してください
インターフェイスまたはプリアンプの入力が機能していることを確認するには:
- ゲインコントロールを少なくとも半分まで上げてください。
- 6.35mm(¼")ジャックを挿入および取り外してください。
ジャックを接続および切断したときに、ハードウェアまたはソフトウェアのゲインメーターが点滅しますか?
- ゲインが点滅する場合は、入力が機能している可能性が高いです。問題は、接続している楽器またはケーブルに関連している可能性があります。
- そうでない場合は、入力に問題がある可能性があります。別の入力、または完全に異なるインターフェイスまたはプリアンプをテストしてください。
ラインレベル機器が正しく設定されていることを確認してください
電源が入っていますか?
当然ですが、確認する価値があります。 ラインレベル機器の電源が入っていることを確認してください。 バッテリー電源で動作する場合は、バッテリーを充電または交換してみてください。
音量は上がっていますか?
何もミュートされておらず、ラインレベル機器のすべてのボリュームコントロールが上がっていることを確認してください。
さまざまなセットアップをテストする
別のケーブルをテストする
それでも信号が表示または聞こえない場合は、別のケーブルをテストしてください。
別の楽器をテストする
次に、別のラインレベル機器をテストします。 お持ちでない場合は、借りることができるか確認するか、インターフェイスまたはプリアンプを地元の楽器店に持って行き、そこで何かをテストしてください。
マイクまたはインストゥルメントレベルデバイスでプリアンプをテストして、これらが機能しているかどうかを確認することもできます。
別のプリアンプをテストする
ラインレベルデバイスとケーブルを別のオーディオインターフェイス、ミキシングコンソール、または別のプリアンプでテストします。 お持ちでない場合は、借りることができるか確認するか、ラインレベルデバイスを地元の楽器店に持って行き、そこで別のプリアンプでテストしてください。
