ADATセットアップで、オーディオが出力されない、クロックが同期しない、録音時にクリックやポップノイズが発生するなどの問題が発生している場合は、以下のトラブルシューティング手順をご確認ください。

オプティカル接続の確認

正しいケーブルを使用していますか?

TOSLINK(オプティカル)ケーブル(ファイバーオプティックまたはライトパイプとも呼ばれます)を使用していることを確認してください:

ADATライトパイプまたはTOSLINKケーブルの画像。左右の側面の中央に沿って細い突起が走っている正方形のコネクタ。上面の角はわずかに丸みを帯びており、コネクタの中央から小さな円筒形の先端が突き出ています。

例えば、以下のいずれかで問題なく動作します:

Amazon Basics TOSLINKオプティカルケーブル(Amazon)
the sssnake オプティカルケーブル(Thomann)
Hosa OPT-102 ファイバーオプティックケーブル(Sweetwater)

オプティカルケーブルは正しく接続されていますか?

TOSLINK(光)ケーブルには通常、ケーブルの先端を保護するための小さなプラスチックカバーが付いています。お使いのインターフェイスのADAT/光ポートにケーブルを接続するには、このカバーを取り外す必要があります。

TOSLINK キャップを外す.gif

プラスチックカバーを取り外すと、TOSLINKコネクタを光ポートに完全に挿入した際にカチッとはまります。 TOSLINKコネクタを囲むハウジングの形状が大きすぎる場合、コネクタを完全に挿入できない可能性があります。この場合は、より小さなコネクタハウジングのケーブルをお試しください。

参考として、以下をご覧ください:TOSLINK ADATケーブルがADATポートに合わない

オプティカル(ADAT)出力ポートは信号を送信していますか?

光ポートは光パルスを使用してデジタル情報をエンコードします。オーディオインターフェイスまたはエクスパンションユニットのADAT出力ポートを目視で確認すると、そのポートから赤い光が出ているのが見えるはずです。見えない場合は、ポートが故障している可能性があります。なお、対象のデバイスは電源が入っている必要があり、ポートを保護するフラップを持ち上げる必要がある場合があります。入力ポートから信号は出ません(つまり光が出ません)。


オプティカルケーブルは信号を通していますか?

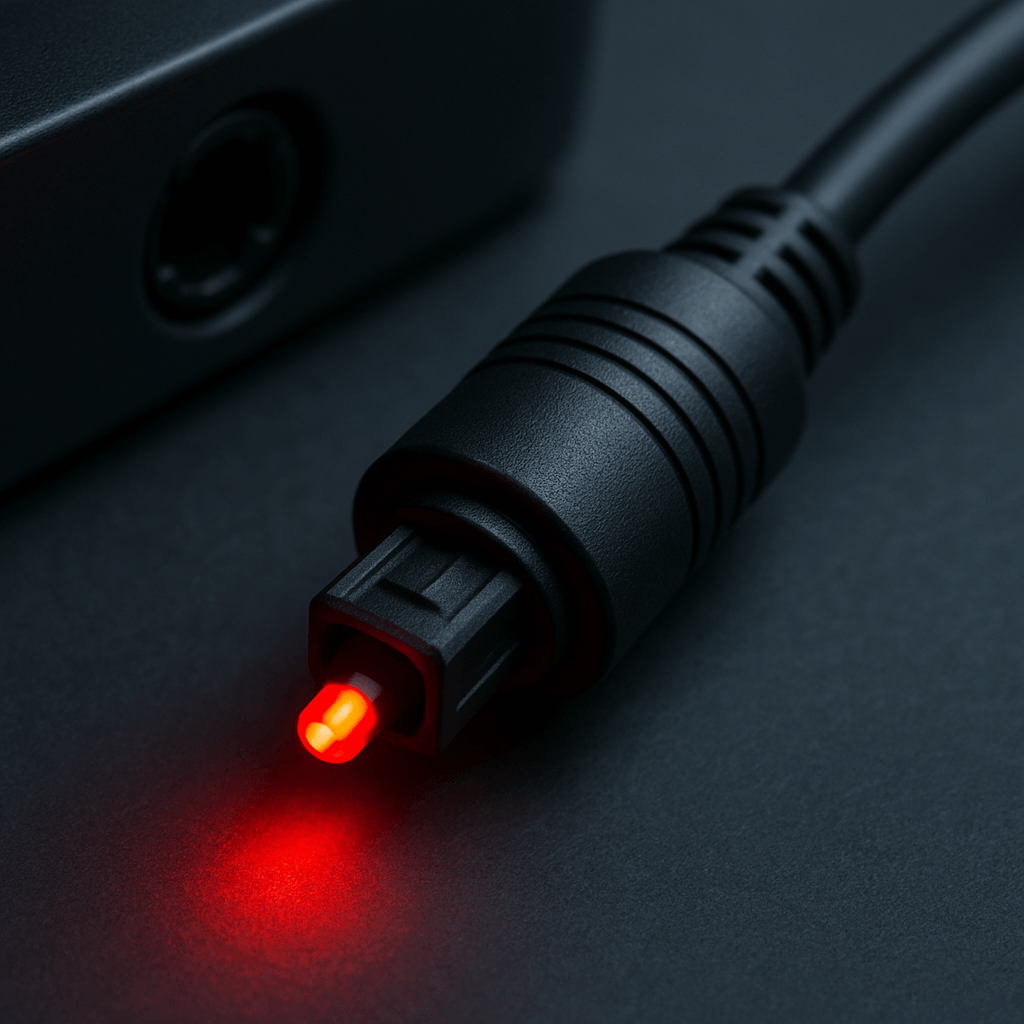

光ポートと同様に、光ケーブルは光パルスを使用してデジタル情報をエンコードします。光ケーブルを動作中のADAT出力ポートに接続すると、ケーブルのもう一方の端から赤い光が出ているのが見えるはずです。見えず、その出力ポートから赤い光が出ている場合は、光ケーブルが故障している可能性があります。この場合は、故障または破損したケーブルを除外するために、別のTOSLINK(光)ケーブルをお試しください。

Toslink-光-ケーブル-光 2.png

オプティカルケーブルは正しいオプティカルポートに接続されていますか?

入力は出力に、出力は入力に接続する必要があります。オーディオインターフェイスまたはエクスパンションプリアンプに複数のポートがある場合は、ポートのラベルまたはユーザーガイド(Focusrite ダウンロード)を確認して、お使いの構成に適切なポートを使用していることを確認してください。

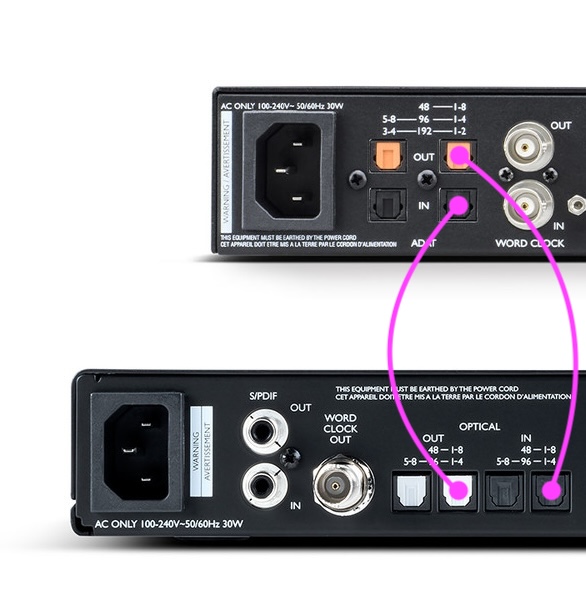

以下の例では、プリアンプ/エクスパンションユニット(Clarett+ 8Pre、上)の最初のADAT(光)出力ポートが、オーディオインターフェイス(Scarlett 18i20 3rd Gen、下)の最初のADAT(光)入力ポートに接続されています。

同様に、オーディオインターフェイス(Scarlett 18i20 3rd Gen、下)の最初のADAT(光)出力ポートが、プリアンプ/エクスパンションユニット(Clarett+ 8Pre、上)の最初のADAT(光)入力ポートに接続されています。


クロック、同期、サンプルレートの確認

クロックソースと同期設定

デバイスがデジタルオーディオを同期するには、クロッキングが必要です。すべてのデバイスは、同じデバイスのクロック、つまりクロックリーダーに従う必要があります。リーダーのクロックソースをInternalに設定し、他のすべてのデバイス(フォロワー)を接続先のリーダーのクロックに従うように設定する必要があります(例:ADAT、S/PDIF、またはワードクロック)。

これらのデジタルフォーマットのほとんどは一方向接続です。そのため、プリアンプ/エクスパンションユニットをクロックリーダーにするのが最も実用的な場合があります。例えば、唯一のデジタル接続がエクスパンションプリアンプのADAT出力からオーディオインターフェイスのADAT入力への接続である場合などです。

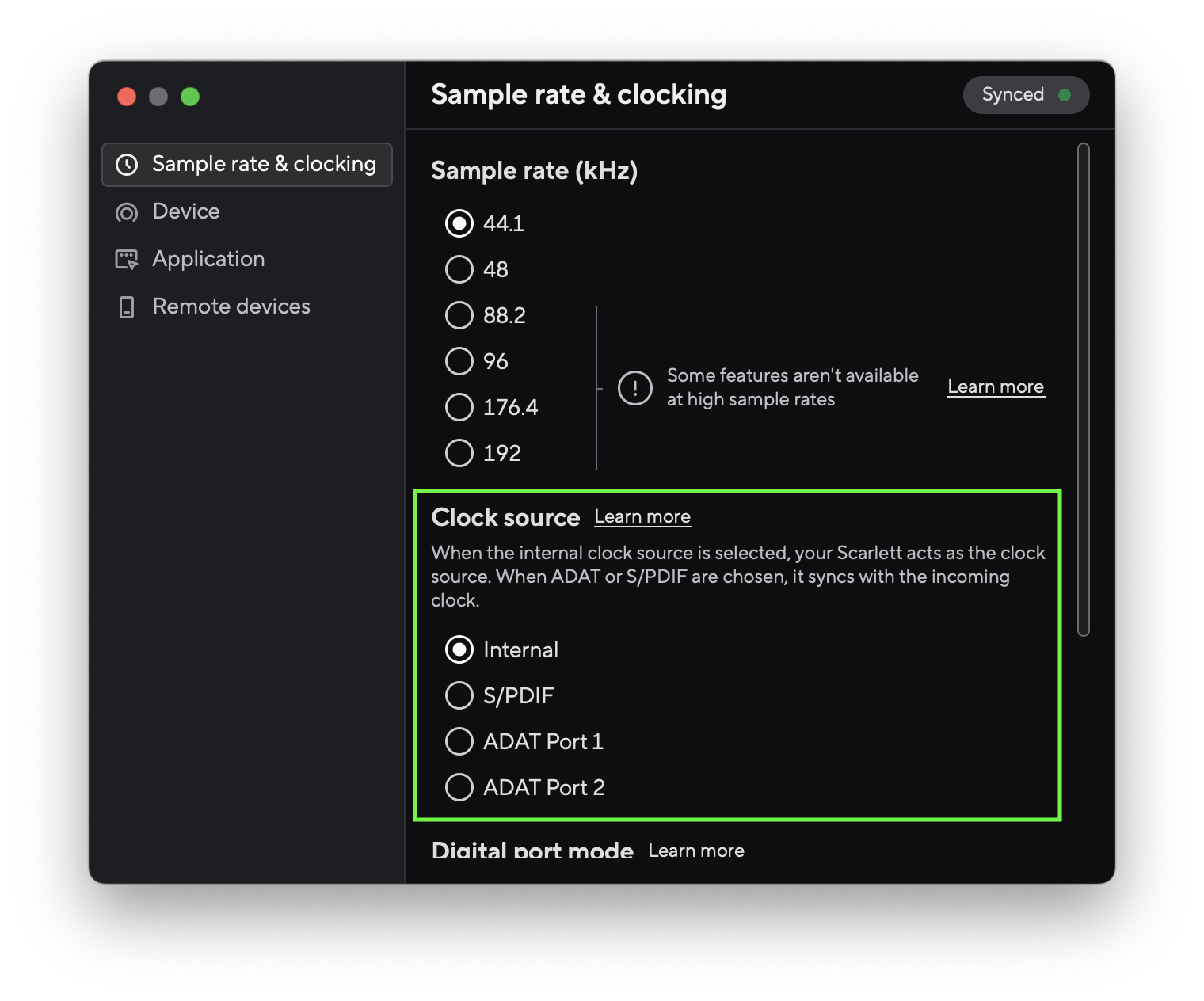

通常、クロックソースはソフトウェア(例:オーディオインターフェイスのコントロールアプリ)から選択できます:

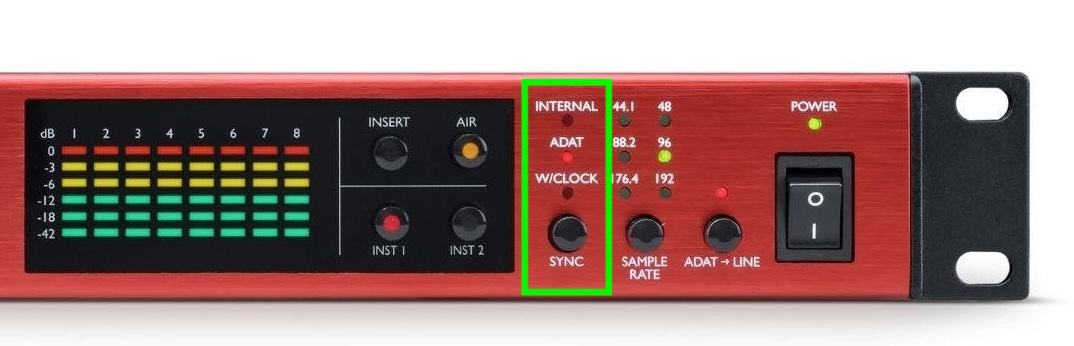

または、ハードウェア上で直接(例:プリアンプ/エクスパンションユニットのフロントパネルの専用ボタン)選択できます:


デバイスの1つにクロック設定がない場合は、ユーザーガイドを確認して、入力されるクロックを自動的に検出できるかどうかを確認してください。できない場合は、おそらくこのデバイスをクロックリーダーにする必要があります。

クロッキングの詳細については、以下の記事をご覧ください:

サンプルレート

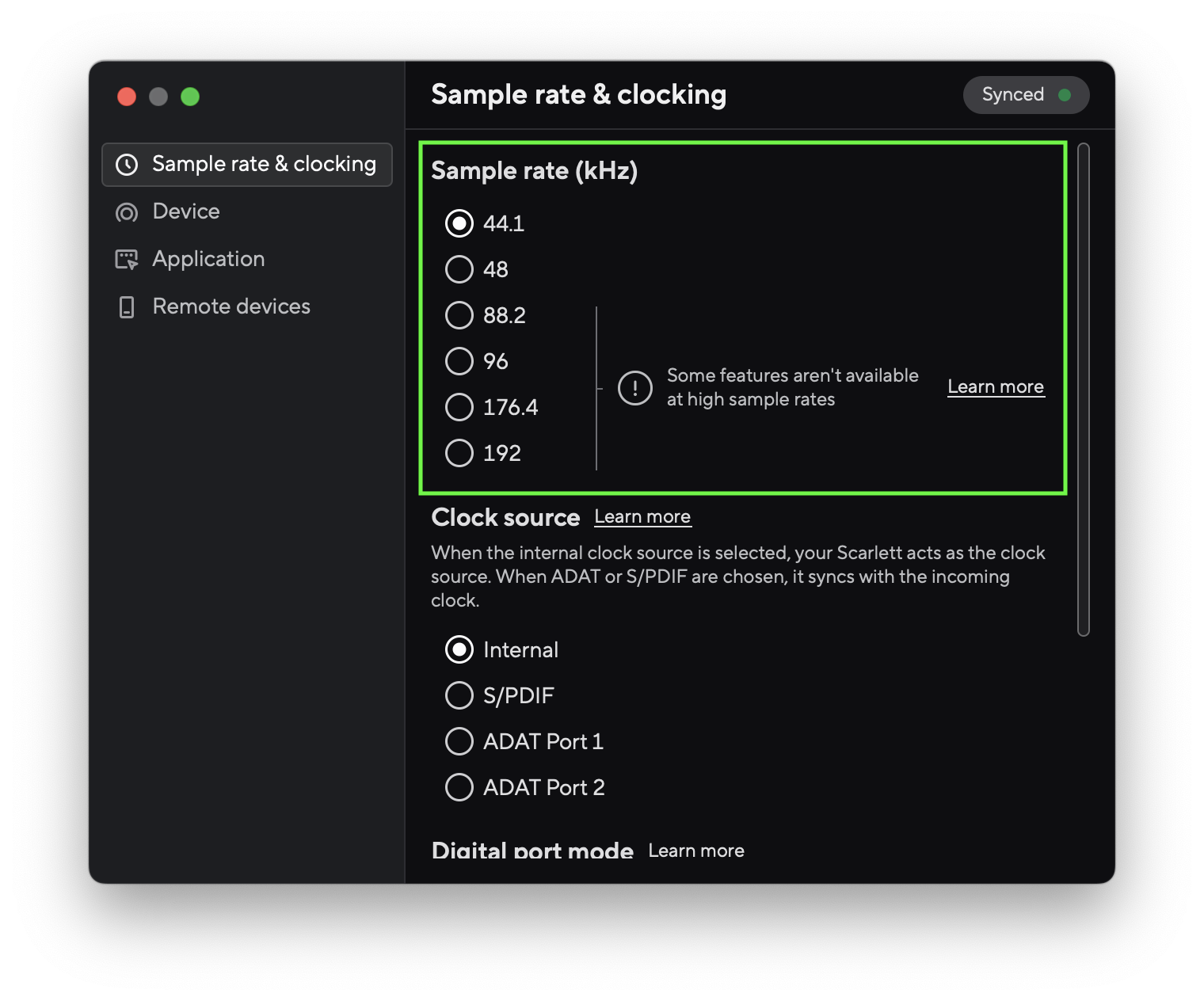

すべてのデバイスでサンプルレートを一致させることは、デジタルクロック同期に不可欠です。すべてのデバイス、および(使用している場合)録音アプリケーション/DAWを同じサンプルレートに設定する必要があります。これは通常、ソフトウェア(例:オーディオインターフェイスのコントロールアプリ)から実現されます:

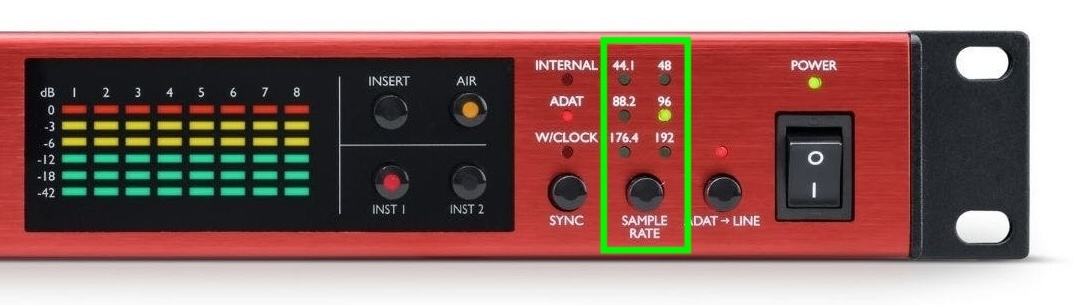

または、ハードウェア上で直接(例:プリアンプ/エクスパンションユニットのフロントパネルの専用ボタン)実現されます:


DAWを使用している場合、コンピュータに接続されているオーディオインターフェイスは、DAWプロジェクトで設定されたサンプルレートに同期することに注意してください。

クロッキングと同様に、デバイスの1つにサンプルレート設定がない場合は、ユーザーガイドを確認して、サンプルレートの変更を自動的に検出できるかどうかを確認してください。できない場合は、おそらく他のデバイスのサンプルレートを対象のデバイスに合わせて調整する必要があります。

サンプルレートの詳細については、以下の記事をご覧ください:

オーディオ接続の確認

チャンネルのゲインダイヤルは上がっていますか?

十分な信号を生成するために必要な分だけゲインを上げてください。一部の機器では、プリアンプ/エクスパンションユニットから最大ゲインが必要な場合があります。参考として、以下の記事をご覧ください:

正しいコネクタと入力を使用していますか?

使用している入力が入力する信号のタイプを受け入れることを確認し、正しいコネクタを使用していることを確認してください。例えば、一部のプリアンプはXLR経由でのみマイクレベルを、6.35mm(¼")ジャック経由で楽器またはラインレベルを受け入れます。参考として、この記事をご覧ください:マイク、ライン、楽器レベルの違いとは?

メスXLR入力:下向きの三角形に配置された3つの小さな穴がある円形の面と、外縁全体に切り込まれたリング。

XLR入力の約半分のサイズの6.35mmまたは1/4インチジャック入力で、ジャックを挿入する単一の円形の穴と、それを固定する六角ナットと円形ワッシャーで構成されています。

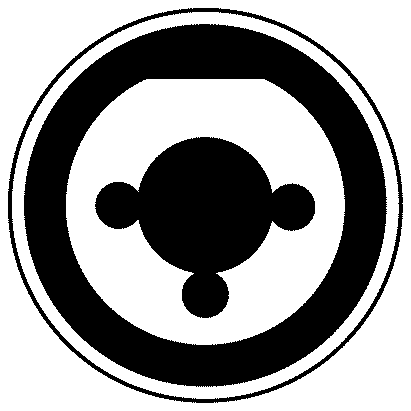

XLRと同じサイズと形状で同じ外側のリングを持つコンボ入力ですが、中央に6.35mmまたは1/4インチジャック用の穴があります。 XLRを接続するための3つの小さな穴が、中央の穴の左側、右側、下側にも切り出されています。

必要に応じて48Vファンタム電源が有効になっていますか?

48Vファンタム電源は、使用するように設計されていない機器を損傷する可能性があります。 機器が48Vファンタム電源を必要とするかどうか、メーカーに確認してください。

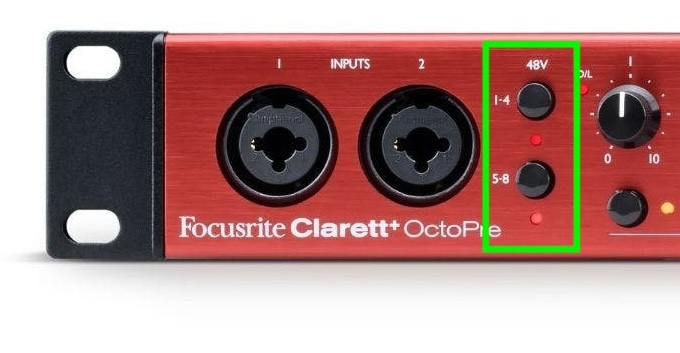

マイク、DIボックス、その他の機器は、ADATプリアンプ/エクスパンションユニットからの48Vファンタム電源を必要とする場合があります。必要な場合は、プリアンプ/エクスパンションユニットの48Vファンタム電源スイッチを入れてください:


48Vファンタム電源とは何か、またその使用方法の詳細については、この記事をご覧ください:48Vファンタム電源とは?

必要に応じて楽器レベルが有効になっていますか?

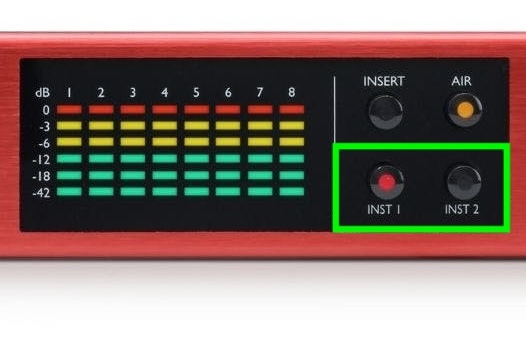

楽器レベル信号(例:エレキギター)の場合、プリアンプ/エクスパンションユニットで有効にする必要がある楽器レベル設定があるかどうかを確認してください。これは一般的にFocusrite製品ではInstと呼ばれますが、Hi-Z(ハイインピーダンス)と呼ばれることもあり、単にギターの画像で示されることもあります:


参考として、この記事をご覧ください:マイク、ライン、楽器レベルの違いとは?

別の入力をテストしましたか?

マイク/楽器/ラインレベル機器を同じプリアンプ/エクスパンションユニットの別の入力に接続して、同じ問題が発生するかどうかを確認してください。これにより、誤った設定が明らかになったり、特定のチャンネルの潜在的な故障を指摘したりできます。インターフェイスでその入力信号を受信するADATチャンネルが変わることに注意してください。例:

プリアンプ/エクスパンションユニット入力1 = オーディオインターフェイスADAT 1
プリアンプ/エクスパンションユニット入力2 = オーディオインターフェイスADAT 2
プリアンプ/エクスパンションユニット入力3 = オーディオインターフェイスADAT 3

別のオーディオケーブルをテストしましたか?

元のケーブルの問題を除外するために、動作確認済みの別のオーディオケーブルをお試しください。

正しいコネクタと出力を使用していますか?

使用している入力が入力する信号のタイプを受け入れることを確認し、正しいコネクタを使用していることを確認してください。例えば、一部のプリアンプはXLR経由でのみマイクレベルを、6.35mm(¼")ジャック経由で楽器またはラインレベルを受け入れます。

参考として、以下をご覧ください:マイク、ライン、楽器レベルの違いとは?

XLR出力の約半分のサイズの6.35mmまたは1/4インチジャック出力で、ジャックを挿入する単一の円形の穴と、それを固定する六角ナットと円形ワッシャーで構成されています。

オスXLR出力:狭い縁を持つ円形の穴の中央に下向きの三角形に配置された3つの小さなピン。

有効にすべきでない他の機能が有効になっていませんか?

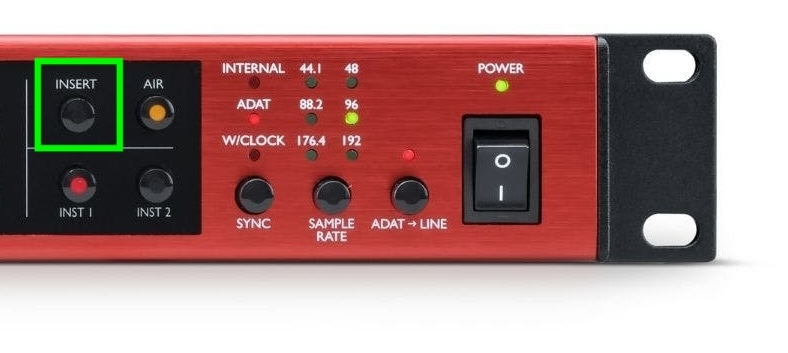

ADATプリアンプ/エクスパンションユニットに、信号に影響を与えるインサート、フィルター、またはその他の機能が有効になっている可能性があります:


機能が何をするかわからない場合は、メーカーに確認してください。Focusrite製品については、ユーザーガイドを参照できます:Focusrite ダウンロード。

DAWとソフトウェアルーティングの確認

DAWで正しい入力チャンネルを選択していますか?

入力されるADAT信号を録音しようとしている場合、インターフェイスの入力は、利用可能な入力、使用しているサンプルレート、およびADATまたはS/PDIFモードによって異なることに注意してください。参考として、この記事をご覧ください:デジタルI/Oモード

現在の構成の入力番号(チャンネルリスト)は、ユーザーガイドで確認できます:Focusrite ダウンロード。

インターフェイスのライン出力に正しいADATチャンネルをルーティングしましたか?

プリアンプ/エクスパンションユニットのADATチャンネルをオーディオインターフェイスのライン出力から出力しようとしている場合は、インターフェイスのコントロールアプリでルーティングを構成する必要がある場合があります。以下の例では、Focusrite Control 2を使用したScarlett 18i20 4th Genについて説明しており、アナログ出力(ライン出力1-8)が対応する入力ADATチャンネル(ADAT 1-8)を通過するように設定されています。

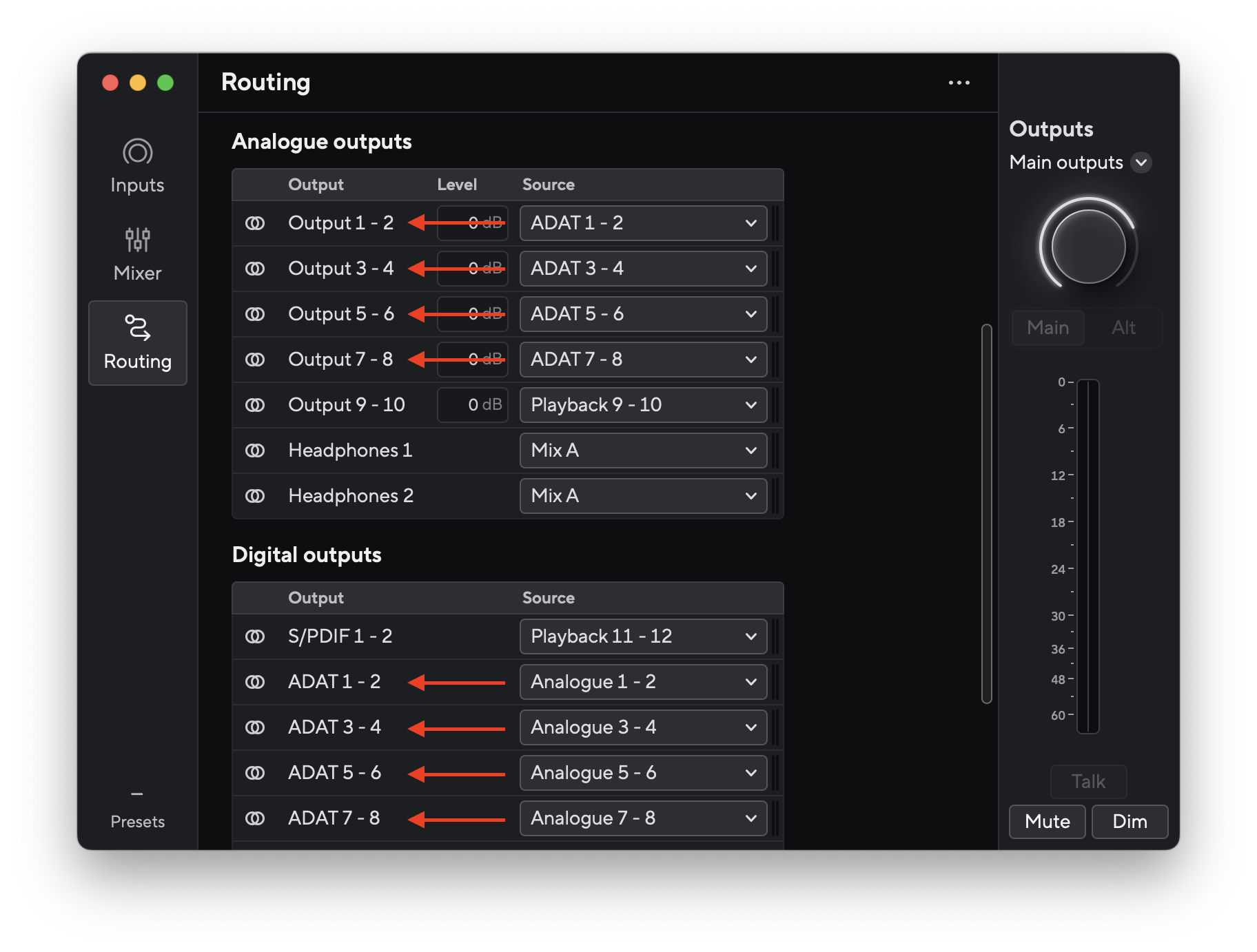

Focusrite Control 2のルーティングセクションのスクリーンショット。アナログ出力1〜8のソースがADAT 1〜8に設定され、デジタル出力ADAT 1〜8のソースがアナログ1〜8に設定されています。
