Focusrite Scarlett、Clarett OctoPre、OctoPre MKII、ISAプリアンプを含む、すべてのエクスパンションプリアンプに適用されます。 また、外部プリアンプとして機能するように適合されたオーディオインターフェイスにも適用されます。
Focusriteオーディオインターフェイスをエクスパンションプリアンプとして機能するように設定する場合は、次の記事をご参照ください:スタンドアロンモードをサポートするインターフェイス。
エクスパンションプリアンプに関する以下のいずれかの問題のトラブルシューティングを支援するため、以下の手順をまとめました:
- エクスパンションプリアンプからのノイズの多いオーディオ(クリック、ポップ、クラックルなど)。
- エクスパンションプリアンプへ、またはエクスパンションプリアンプからのオーディオ信号なし。
- ルーティングの問題 — たとえば、インターフェイス、プリアンプ、またはDAWが誤った入力またはデバイスから信号を受信している。
- クロックおよび同期の問題、クロック/同期の喪失や断続的なクロック/同期など。
該当するセクションをクリックして、推奨される手順をご確認ください。
プリアンプ:メーターに信号がほとんど表示されない、または全く表示されない
エクスパンションプリアンプの入力に音源を接続していますが、エクスパンションプリアンプ前面の入力メーターに信号が表示されません。
プリアンプを単体で使用する場合でも、オーディオインターフェイスに入力を追加するために使用する場合でも、プリアンプのアナログ入力はオーディオ信号を受信する必要があります。 エクスパンションプリアンプの入力メーターに信号が表示されない場合は、以下の手順に従ってください。
プリアンプの電源は入っていますか?
当たり前のことですが、常に確認する価値があります。
また、プリアンプの電源が入らない場合は、正しい電源アダプターを使用しているか確認し、正しい仕様の別の電源アダプターを試してください。仕様は通常、デバイスの電源ポートの近くに記載されているか、多くのFocusrite製品のユーザーガイドを参照できます:Focusriteダウンロード。
正しいコネクタと入力を使用していますか?

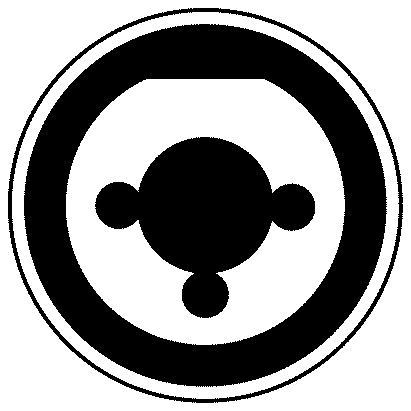

使用している入力が入力する信号のタイプに対応しているか確認し、正しいコネクタを使用していることを確認してください。たとえば、一部のプリアンプはXLR経由のマイクレベルのみ、および6.35mm(¼")ジャック経由の楽器またはラインレベルのみを受け付けます。 詳細については、次の記事をご参照ください:マイク、ライン、楽器レベルの違いとは?
また、同じコネクタが異なる互換性のないフォーマット(アナログXLRとデジタルAES XLRなど)に使用されている場合があります。 デバイスが使用するフォーマットが不明な場合は、ユーザーガイドを確認してください(Focusriteダウンロード)。
チャンネルのゲインダイヤルは上がっていますか?
十分な信号を生成するために必要なだけゲインを上げてください。 一部の機器はプリアンプから最大のゲインを必要とする場合があります:インターフェイスのゲインコントロールをどのくらい高く設定すべきですか?
必要に応じて48Vファンタム電源は有効になっていますか?
マイク、DIボックス、およびその他の一部の機器は、プリアンプからの48Vファンタム電源を必要とする場合があります。 必要な場合は、プリアンプの48Vファンタム電源スイッチをオンにしてください。
48Vファンタム電源とは何か、およびその使用方法の詳細については、こちらの記事を参照してください:48Vファンタム電源とは何ですか?
必要に応じて楽器レベルは有効になっていますか?
楽器レベル信号の場合、プリアンプでオンにする必要がある楽器レベル設定があるかどうかを確認してください。 これは通常、Focusrite製品ではInstと呼ばれますが、Hi-Z(高インピーダンス)と呼ばれることもあり、単にギターの画像で示されることもあります — マイク、ライン、楽器レベルの違いは何ですか?
有効にすべきでない他の機能が有効になっていますか?
プリアンプには、信号に影響を与えるインサート、フィルタ、またはその他の機能が有効になっている場合があります。 機能が何をするのか不明な場合は、メーカーに確認してください — Focusrite製品のユーザーガイドを参照できます:Focusriteダウンロード。
Clarett OctoPreのインサートの使用に関するヘルプが必要な場合は、こちらの記事をご覧ください:Clarett OctoPreでインサートを使用する方法は?
別の入力をテストしましたか?
同じユニットの別の入力に接続して、同じ問題があるかどうかを確認してください。 これにより、誤った設定を強調したり、1つのチャンネルの潜在的な障害を指摘したりできます。
別のオーディオケーブルをテストしましたか?
元のケーブルに問題がある場合に備えて、別のケーブルを試して入力に接続してください。
マイク、楽器、またはラインレベルデバイスをテストしましたか?
音源自体に問題がある可能性があるため、同じ入力に接続された別のものをテストして、これを除外できます。 これをさらにトラブルシューティングするには、次の記事の手順に従ってください:
すべてのデバイス:クロック/同期がロックされていない
お客様のプリアンプまたはインターフェイスが、クロックが同期またはロックされていないこと、または断続的にのみ同期またはロックされていることを示しています。
ADAT、S/PDIF、ワードクロック、またはその他のデジタル接続を使用している場合、各デバイスのデジタルクロックを同期する必要があります。 デバイスがクロックがロック解除されている、または断続的にしか同期していないことを示している場合は、次の手順に従ってください。
デジタルケーブルは正しいポートに接続されていますか?
入力は出力に接続し、出力は入力に接続する必要があります。 お客様のインターフェイスまたはエクスパンションプリアンプに複数のポートがある場合は、ポートのラベル表示またはユーザーガイド(Focusriteダウンロード)を確認して、設定に適したポートを使用していることを確認してください。
デバイスのクロックソースは正しく設定されていますか?
デバイスがデジタルオーディオを同期するには、クロッキングが必要です。 オーディオインターフェイスのソフトウェアでクロックソースを選択するか、エクステンションプリアンプのハードウェアで選択できます。
すべてのデバイスは同じクロックソース(クロックリーダー)に従う必要があります。 通常、クロックリーダーのクロックソースを内部に設定する必要があります。 他のすべてのデバイス(クロックフォロワー)を、リーダーへの接続からクロックを受信するように設定します(例:ADAT、S/PDIF、またはワードクロック)。
これらのデジタルフォーマットのほとんどは一方向接続です。 したがって、エクスパンションプリアンプをクロックリーダーにすることが最も実用的な場合があります — たとえば、唯一のデジタル接続がエクスパンションプリアンプのADAT出力からオーディオインターフェイスのADAT入力への接続である場合などです。
デバイスの1つにクロック設定がない場合は、ユーザーガイドを確認して、クロックを自動的に検出できるかどうかを確認してください。 できない場合は、おそらくこのデバイスをクロックリーダーにする必要があります。
クロッキングとクロックソースの選択の詳細については、次の記事を参照してください:
すべてのデバイスは同じサンプルレートに設定されていますか?
すべてのデバイスでサンプルレートを一致させることも、デジタルクロック同期に不可欠です。 すべてのデバイスを、ソフトウェアまたはハードウェアのコントロールを使用して、同じサンプルレートに設定する必要があります。
クロッキングと同様に、デバイスの1つにサンプルレート設定がない場合は、ユーザーガイドを確認して、サンプルレートの変更を自動的に検出できるかどうかを確認してください。 1つのデバイスのサンプルレートを変更できない場合は、おそらくすべてのデバイスで同じサンプルレートを使用する必要があります。 サンプルレートの詳細については、こちらの記事を参照してください:サンプルレート、ビット深度、バッファサイズの説明。
同軸S/PDIFおよびワードクロック — 正しい仕様のケーブルを使用していますか?
同軸S/PDIFまたはワードクロックを使用している場合は、75Ωケーブルを使用してください。
ADATおよび光S/PDIF — TOSLINKケーブルは正しく装着されていますか?
まず、多くのADATおよび光学S/PDIF TOSLINK(別名光ファイバーまたはライトパイプ)ケーブルには、使用前に取り外す必要があるケーブルの先端を保護する小さなカバーがあります。
カバーを取り外したら、TOSLINKコネクタをポートに完全に挿入すると、カチッと音がして所定の位置に収まります。 ただし、TOSLINKコネクタを囲むハウジングの形状が大きすぎる場合、コネクタを完全に挿入できない可能性があります。 この場合、より小さなコネクタハウジングのケーブルを試す必要があります。
BNCケーブル。 S/PDIFとワードクロックには75Ωケーブルが必要なため、使用しているケーブルがこの仕様を満たしていることを確認してください。
ADATおよび光S/PDIF — 光信号はありますか?
光出力ポートは信号を通過させていますか?
光学ポートは光パルスを使用してデジタル情報をエンコードします。 光学出力ポートを目視検査すると、そこから赤い光が出ているはずです。 出ていない場合、ポートが故障している可能性があります。 問題のデバイスの電源がオンになっている必要があり、ポートを保護するフラップを持ち上げる必要がある場合があることに注意してください。
光ケーブルは信号を通過させていますか?
同様に、光ケーブルを動作中のADAT出力ポートに接続すると、ケーブルのもう一方の端から赤い光が出ているはずです。 出ておらず、その出力ポートから赤い光が出ている場合、ケーブルが故障している可能性があります。 この場合は、別の光ケーブルを試してください。
ワードクロック — ワードクロックチェーンはどのように配置されていますか?
お客様のオーディオインターフェイスまたはその他のデバイスにワードクロック出力のみがある場合は、それをワードクロックチェーンの最初のデバイスにして、クロックリーダーにしてください。
別のケーブルを試しましたか?
デバイスを接続するために使用しているデジタルオーディオおよびクロッキングケーブルを交換してみてください。1本以上のケーブルが故障している可能性があります。
これらの手順を完了した後、すべてのデバイスでクロックが同期されているにもかかわらず、オーディオインターフェイスまたはDAWがエクスパンションプリアンプからオーディオ信号を受信していない場合は、以下のDAW/インターフェイス:正しい信号を受信していないをご参照ください。
DAW/インターフェイス:正しい信号を受信していない
お客様のDAWまたはオーディオインターフェイスが、ノイズの多い信号、誤った入力からの信号、またはエクスパンションプリアンプからの信号をまったく受信していません。
エクスパンションプリアンプがオーディオインターフェイスに接続されている場合、インターフェイスに信号を渡し、使用しているDAW(デジタルオーディオワークステーション)またはその他のソフトウェアに転送する必要があります。 DAWが不正確またはノイズの多い信号を受信している場合、または信号がまったくない場合は、以下の手順に従ってください。
プリアンプのメーターに信号はありますか?
信号がない場合は、まずプリアンプ:メーターに信号がほとんど表示されない、または全く表示されないの手順に従ってください。
ケーブルは正しいポートに接続されていますか?
入力は出力に接続し、出力は入力に接続する必要があります。 お客様のインターフェイスまたはエクスパンションプリアンプに複数のポートがある場合は、ポートのラベル表示またはユーザーガイド(Focusriteダウンロード)を確認して、設定に適したポートを使用していることを確認してください。
デバイスのクロックソースは正しく設定されていますか?
デバイスがデジタルオーディオを同期するには、クロッキングが必要です。 オーディオインターフェイスのソフトウェアでクロックソースを選択するか、エクステンションプリアンプのハードウェアで選択できます。
すべてのデバイスは、同じデバイス(クロックリーダー)のクロックに従う必要があります。 通常、クロックリーダーのクロックソースを内部に設定する必要があります。他のすべてのデバイスを、リーダーへの接続でクロックに従うように設定します(例:ADAT、S/PDIF、またはワードクロック)。
これらのデジタルフォーマットのほとんどは一方向接続です。 したがって、エクスパンションプリアンプをクロックリーダーにすることが最も実用的な場合があります — たとえば、セットアップ内の唯一のデジタル接続が、エクスパンションプリアンプのADAT出力からオーディオインターフェイスのADAT入力への接続である場合などです。
一部のデバイスにはクロック設定がないため、ユーザーガイドを確認して、クロックソースを自動的に検出できるかどうかを確認してください。 デバイスにクロック設定がなく、自動的にクロックできない場合は、理想的にはそのデバイスをクロックリーダーとして使用する必要があります。
クロッキングとクロックソースの選択の詳細については、次の記事を参照してください:
クロックソースを正しく設定した後もデバイスのクロックまたは同期がロックされない場合は、上記のすべてのデバイス:クロック/同期がロックされていないで提案されているすべての手順を確認してください。
エクスパンションプリアンプをオーディオインターフェイス経由でダイレクトモニターできますか?
ほとんどのFocusriteインターフェイスのS/PDIFおよびADAT入力からの信号は、インターフェイス自体の前面にあるハードウェアメーターには表示されません。 したがって、これらの入力が信号を受信しているかどうかを確認する唯一の方法は、ソフトウェアで確認することです。
インターフェイスのコントロールソフトウェアのダイレクトモニタリングミックスにADATおよびS/PDIF入力を追加します。 次に、エクスパンションプリアンプからの信号がコントロールソフトウェアのメーターに表示されているかどうかを確認します。
ダイレクトモニタリングとは何か、またはその設定方法がわからない場合は、こちらの記事をご覧ください:ダイレクトモニタリングとは何ですか?
DAWで正しい入力番号を選択していますか?
入力番号は、使用可能な入力、使用しているサンプルレート、およびADATまたはS/PDIFモードによって異なります。 現在の設定の入力番号については、ユーザーガイドで確認してください:Focusriteダウンロード。
お客様のインターフェイスのアナログ入力は正しく機能していますか?
オーディオインターフェイスが正しく設定されていない可能性があるため、アナログ入力をテストして、期待される信号を受信していることを確認する価値があります。
オーディオインターフェイスのアナログ入力をダイレクトモニターできますか?
インターフェイスのコントロールソフトウェアのダイレクトモニタリングミックスにアナログ入力を追加します。 次に、これらの入力からの信号がコントロールソフトウェアのメーターに表示されているかどうかを確認します。
ダイレクトモニタリングとは何か、またはその設定方法がわからない場合は、こちらの記事をご覧ください:ダイレクトモニタリングとは何ですか?
インターフェイスのアナログ入力からの信号はDAWに到達していますか?
DAWの入力デバイスとして選択すると、オーディオインターフェイスのアナログ入力からの信号をモニターおよび録音できるはずです。 これができない場合は、DAWのオーディオ設定が正しいことを確認してください。 多くのDAWでのインターフェイスのセットアップガイドは、ヘルプセンターで見つけることができます:レコーディングソフトウェア(DAW)。
別のケーブルを試しましたか?
デバイスを接続するために使用しているデジタルオーディオおよびクロッキングケーブルを交換してみてください。1本以上のケーブルが故障している可能性があります。
プリアンプ:ライン出力が正しい信号を出力していない
お客様は、エクスパンションプリアンプのライン出力に信号をルーティングしようとしていますが、信号がない、誤った信号、またはノイズの多い信号が到達しています。
ほとんどのエクスパンションプリアンプにはライン出力があり、一部では、それらにルーティングするオーディオを選択できます。 エクスパンションプリアンプのライン出力から期待される信号が得られない場合、または信号がまったくない場合は、以下の手順に従ってください。
プリアンプの電源は入っていますか?
明らかですが、常に確認する価値があります。
さらに、プリアンプの電源が入らない場合は、正しい電源を使用していることを確認し、正しい仕様の別の電源を試してください — 仕様は通常、デバイスの電源ポートの横に記載されているか、多くのFocusrite製品のユーザーガイドを参照できます:Focusriteダウンロード。
プリアンプのライン出力にルーティングできる信号は何ですか?
一部のエクスパンションプリアンプには、対応する入力から直接信号を出力するライン出力があります(例:ライン出力1は入力1からの信号を出力し、ライン出力2は入力2から出力するなど)。 エクスパンションプリアンプにデジタル入力がない場合、おそらくこれを行います。
ただし、一部は他の信号をルーティングできます。 たとえば、一部のFocusrite OctoPreには、ADAT入力をライン出力に直接ルーティングするADAT → LineまたはAD DA ボタンがあります。 プリアンプのルーティングオプションがわからない場合は、ユーザーガイドを確認してください:Focusriteダウンロード。
デジタル接続 — デバイスのクロックソースは正しく設定されていますか?
これは、ADAT、S/PDIF、ワードクロックなどのデジタルフォーマットを使用する接続にのみ適用されます。 アナログ接続のみを使用している場合は、次のステップに進んでください。
デバイスがデジタルオーディオを同期するには、クロッキングが必要です。 オーディオインターフェイスのソフトウェアでクロックソースを選択するか、エクステンションプリアンプのハードウェアで選択できます。
すべてのデバイスは、同じデバイス、つまりクロックリーダーのクロックに従う必要があります。 通常、クロックリーダーのクロックソースを内部に設定する必要があります。 他のすべてのデバイス(クロックフォロワー)を、リーダーへの接続からクロックを受信するように設定します(例:ADAT、S/PDIF、またはワードクロック)。
これらのデジタルフォーマットのほとんどは一方向接続です。 したがって、エクスパンションプリアンプをクロックリーダーにすることが最も実用的な場合があります — たとえば、唯一のデジタル接続がエクスパンションプリアンプのADAT出力からオーディオインターフェイスのADAT入力への接続である場合などです。
デバイスの1つにクロック設定がない場合は、ユーザーガイドを確認して、クロックを自動的に検出できるかどうかを確認してください。 できない場合は、おそらくこのデバイスをクロックリーダーにする必要があります。
クロッキングとクロックソースの選択の詳細については、次の記事を参照してください:
クロックソースを正しく設定した後もデバイスのクロックまたは同期がロックされない場合は、このセクションの残りの部分に進む前に、上記のすべてのデバイス:クロック/同期がロックされていないで提案されているすべての手順を確認してください。
ケーブルは正しいポートに接続されていますか?
オーディオインターフェイスからエクスパンションプリアンプのライン出力に信号を渡すには、インターフェイスの出力の1つからプリアンプの入力への少なくとも1つの接続が必要です。
入力は出力に接続し、出力は入力に接続する必要があります。 これは、従来のアナログ接続、およびデジタル接続(ADAT、S/PDIF、ワードクロックなど)にも適用されます。 お客様のインターフェイスまたはエクスパンションプリアンプに複数のポートがある場合は、ポートのラベル表示またはユーザーガイド(Focusriteダウンロード)を確認して、設定に適したポートを使用していることを確認してください。
正しいコネクタを使用していますか?
プリアンプの出力に正しいコネクタを使用していることを確認してください — たとえば、一部のFocusrite製品は6.35mm(¼")ジャック経由でラインレベルを出力し、一部はXLR経由で、その他はDB-25経由で出力します。
さらに、同じコネクタが異なる互換性のないフォーマット(アナログXLRとデジタルAES XLRなど)に使用される場合があります。 デバイスが使用するフォーマットがわからない場合は、ユーザーガイドを確認してください(Focusriteダウンロード)。
D-sub DB-25 — 正しい仕様のケーブルを使用していますか?
D-サブミニチュアは、アナログ接続とデジタル接続の両方に使用でき、25ピンD-sub(DB-25)ケーブルがFocusrite製品で最も一般的です。
アナログおよびデジタルDB25ケーブルは互換性がなく、デジタルDB25ケーブルにはいくつかのフォーマットがあり、これらも互換性がありません。 インターフェイスまたはプリアンプのユーザーガイド(Focusriteダウンロード)を確認して、必要なケーブルの仕様とピンの構成(ピン配置)を確認してください。
有効にすべきでない他の機能が有効になっていますか?
プリアンプには、信号に影響を与えるインサート、フィルタ、前述のADAT → LineまたはAD DA、またはその他の機能が有効になっている場合があります。 機能が何をするのか不明な場合は、メーカーに確認してください — Focusrite製品のユーザーガイドを参照できます:Focusriteダウンロード。
Clarett OctoPreのインサートの使用に関するヘルプが必要な場合は、こちらの記事をご覧ください:Clarett OctoPreでインサートを使用する方法は?
別のケーブルを試しましたか?
デバイスを接続するために使用しているアナログオーディオ、デジタルオーディオ、およびクロッキングケーブルを交換してみてください。1本以上のケーブルが故障している可能性があります。
