44.1kHzおよび48kHzのサンプルレートでデュアルADATモードの18i20第4世代に適用されます。
Focusrite Control 2バージョン1.490以降、Scarlett 18i20第4世代は16チャンネルのADAT I/Oを搭載しています。 これにより、3台の18i20第4世代を組み合わせて、合計24のアナログ入力と26のアナログ出力を使用できるようになりました。
18i20 4th Genに2つの異なる拡張プリアンプやオーディオインターフェースを接続したい場合は、こちらの記事をご覧ください:16チャンネルADAT I/O - Scarlett 18i20 4th Gen。
必要なもの:
- Scarlett 18i20 4th Gen × 3台
- Focusrite Control 2バージョン1.490以降
- ADAT lightpipe/TOSLINKオプティカルケーブル × 4本
-
Focusrite Control 2に対応したコンピュータ
詳細はFocusrite Control 2 | リリースノート -
44.1または48kHzのサンプルレート
サンプルレート、ビット深度、バッファサイズの解説 -
デュアルADATデジタルポートモード
RCA S/PDIF入力は無効になります — デジタルI/Oモード

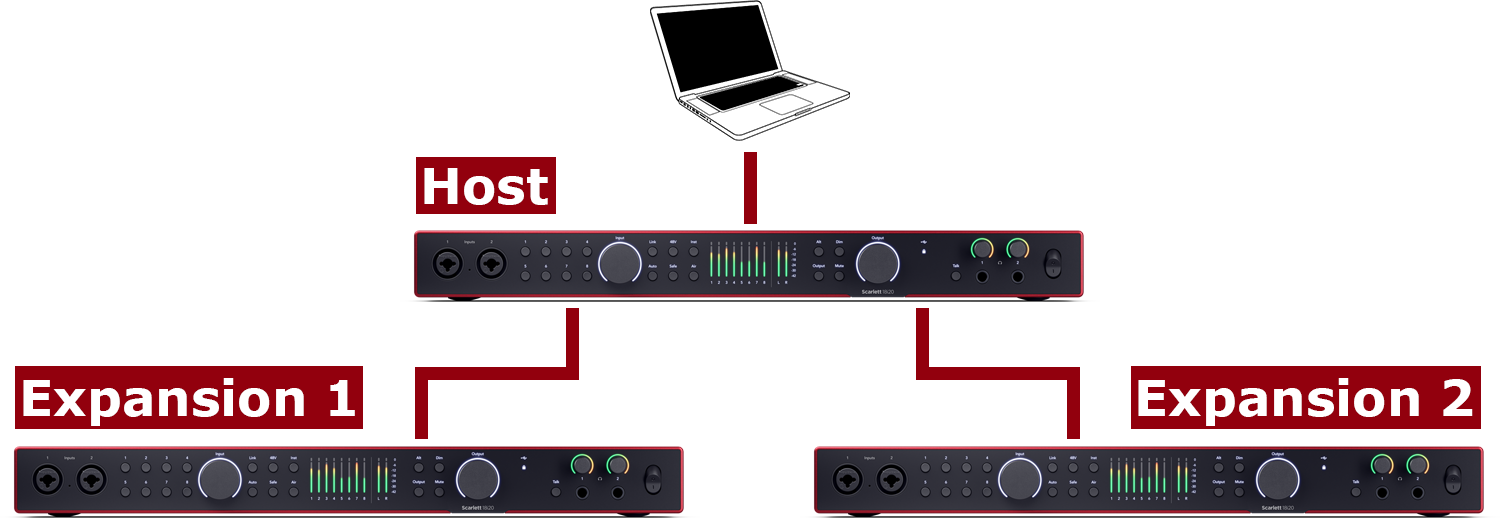

ADATは、3台の18i20を接続するために使用するデジタルオーディオフォーマットです。一度にUSB経由でコンピュータに接続できる18i20は1台のみであるためです。 このガイドでは、USB経由でコンピュータに接続され、メインオーディオインターフェースとして機能する18i20をホストと呼びます。 他の2台のユニットは拡張と呼びます。
ステップ1:拡張18i20を設定する
Focusrite Control 2はUSB経由で1台の18i20のみと動作するため、拡張18i20をスタンドアロン拡張プリアンプとして設定するには、一度に1台ずつ接続する必要があります。
次に、このボタンをクリックして、指示に従って拡張18i20をスタンドアロンモードで設定してください。
次に、以下に示すようにルーティング、サンプルレート、クロッキングを設定できます。
拡張18i20:
ルーティング
他の設定を考えていない場合は、両方の拡張18i20に標準のスタンドアロンルーティングを使用してください:

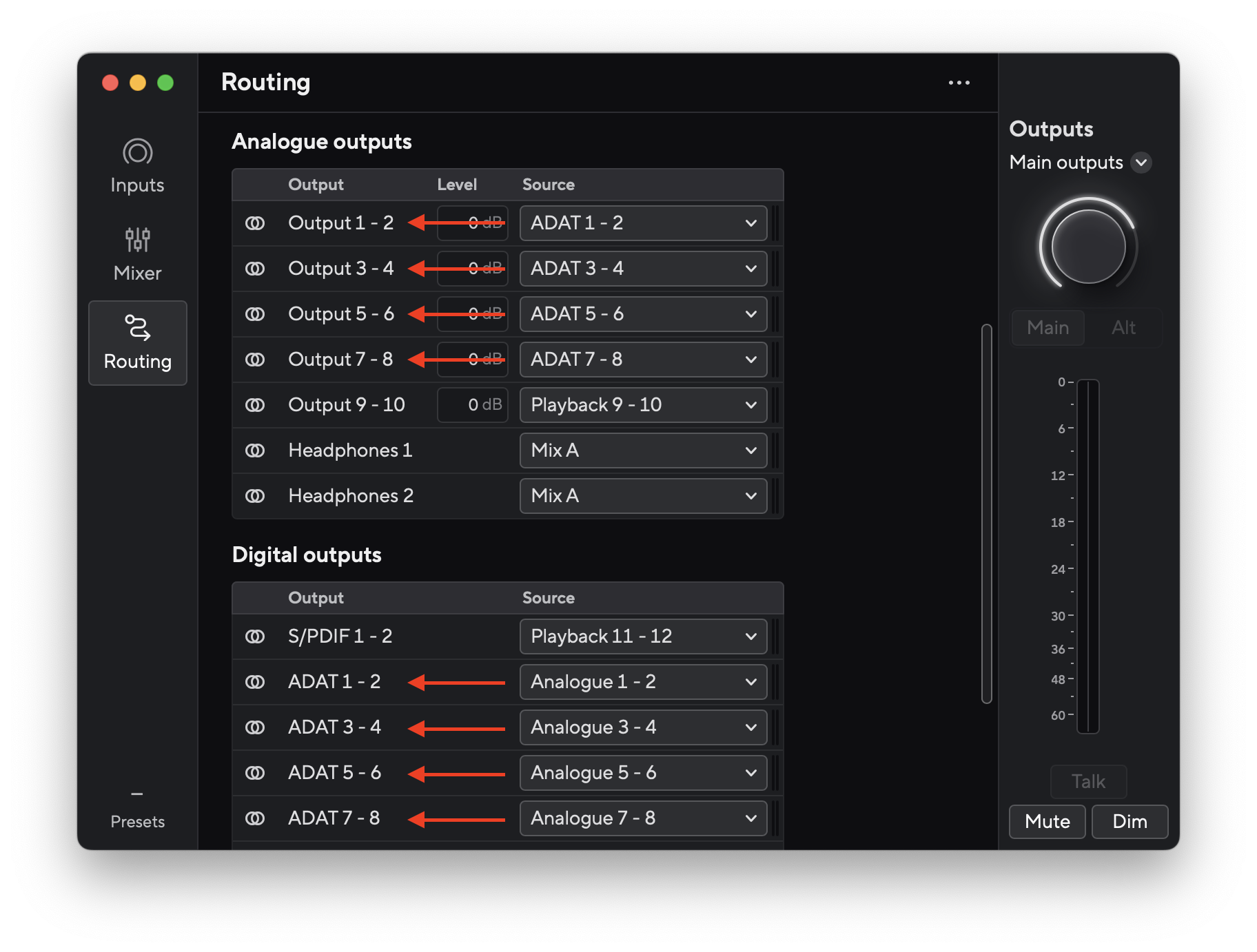

- アナログ出力の下で、出力1–8のソースをADAT 1–8に設定します。
- デジタル出力の下で、ADAT 1–8のソースをアナログ1–8に設定します。
拡張18i20:
サンプルレートとクロッキング

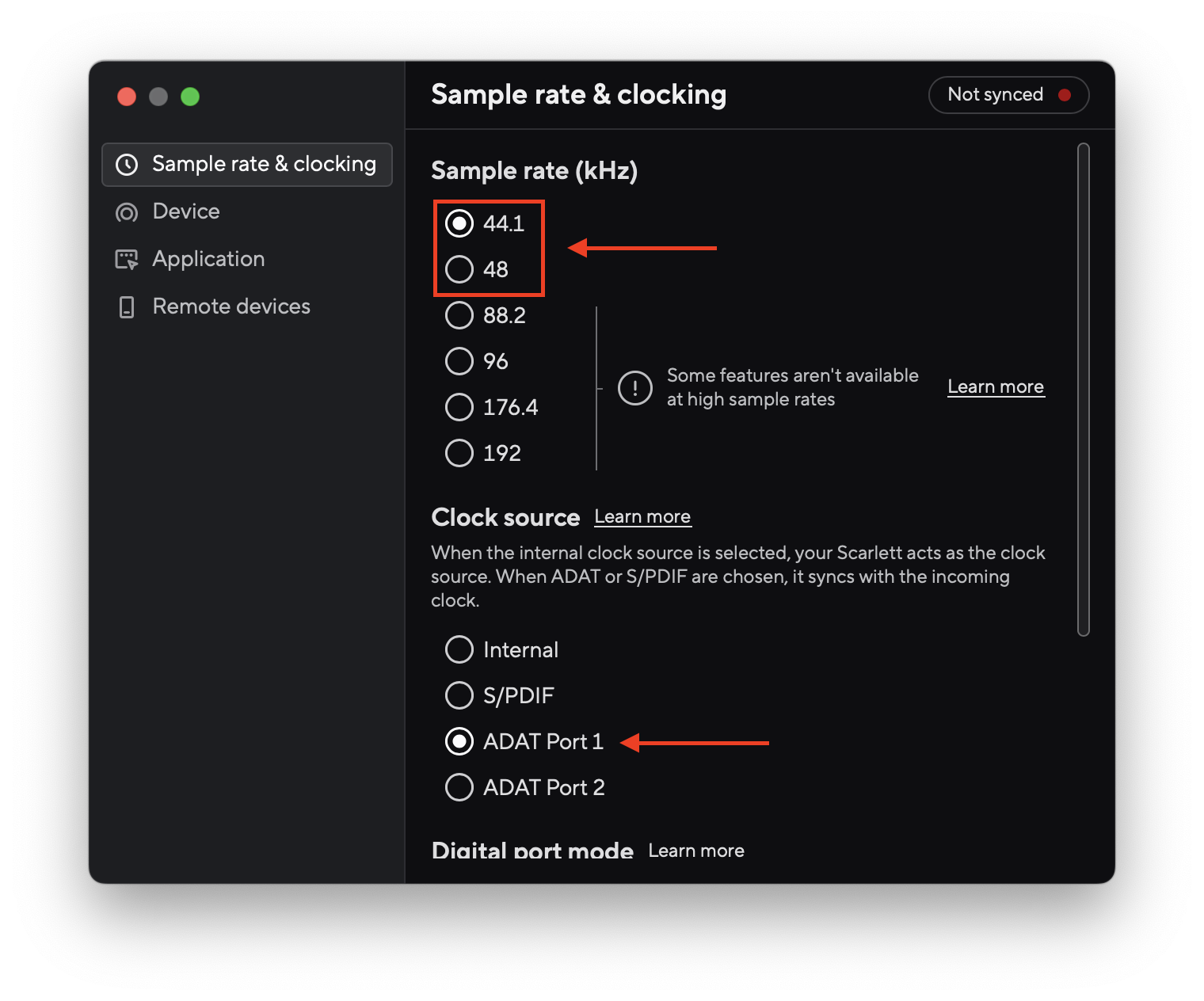

ADAT I/Oの全16チャンネルは、44.1および48kHzでのみ利用可能です。 拡張18i20を、ホスト18i20とDAWで使用するのと同じサンプルレートに設定する必要があります。
-
その他のオプション →
環境設定 →
サンプルレートとクロッキングに移動します。
- 両方の拡張18i20について、選択したサンプルレート、44.1または48kHzを選択してください。
今後サンプルレートを変更する必要がある場合は、両方の拡張ユニットでこのプロセスを繰り返してください。
クロッキングにより、オーディオデバイスが互いにデジタル同期できるようになります。 この設定では、両方の拡張18i20は、ADAT Optical In 1を介してリーダーであるホスト18i20からのデジタルクロックに従います。
- 両方の拡張18i20のクロックソースをADATポート1に設定します。
クロックソースの選択について詳しく知りたい場合は、こちらの記事をご覧ください:クロッキングについて。
拡張18i20にADATケーブルをまだ接続していないため、Focusrite Control 2には同期されていません⚫︎と表示されます。 最後に、拡張ユニットではOptical 2またはS/PDIFを使用しないため、デジタルポートモードはそのままにしておくことができます。
デジタルポートモードの選択について詳しくは、こちらの記事をご覧ください:デジタルI/Oモード。
これで、最初の拡張18i20のUSBをコンピュータから外し、2台目のユニットについて上記の手順を繰り返すことができます。
ステップ2:ADAT接続

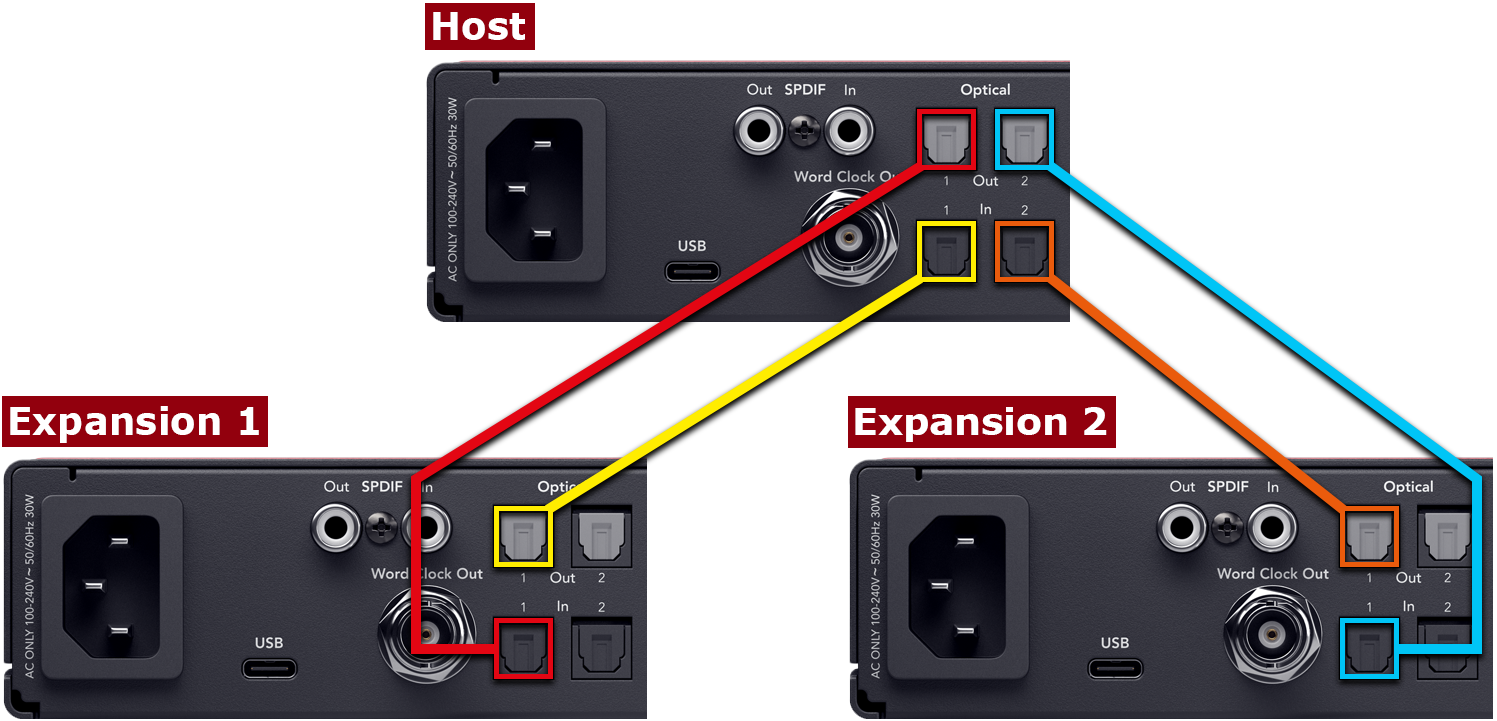

4本のADAT lightpipe/TOSLINKケーブルを使用して、以下の図に示すように3台の18i20を接続します。
拡張1 Optical Out 1 → ホスト Optical In 1
拡張1 Optical In 1 → ホスト Optical Out 1
拡張2 Optical Out 1 → ホスト Optical In 2
拡張2 Optical In 1 → ホスト Optical Out 2
ステップ3:ホスト18i20を設定する
これで、ホスト18i20をUSB経由でコンピュータに接続できます。 拡張ユニットと同様に、ファームウェアのアップデートがあれば受け入れ、保持したい設定がない限り、18i20をデフォルト設定に復元することをお勧めします。
その他のオプション →
環境設定 →
デバイス設定 → デフォルト設定にリセット
ホスト18i20:
ルーティング
前と同様に、使用したい他の設定がない場合は、次のようにADAT出力を設定してください:

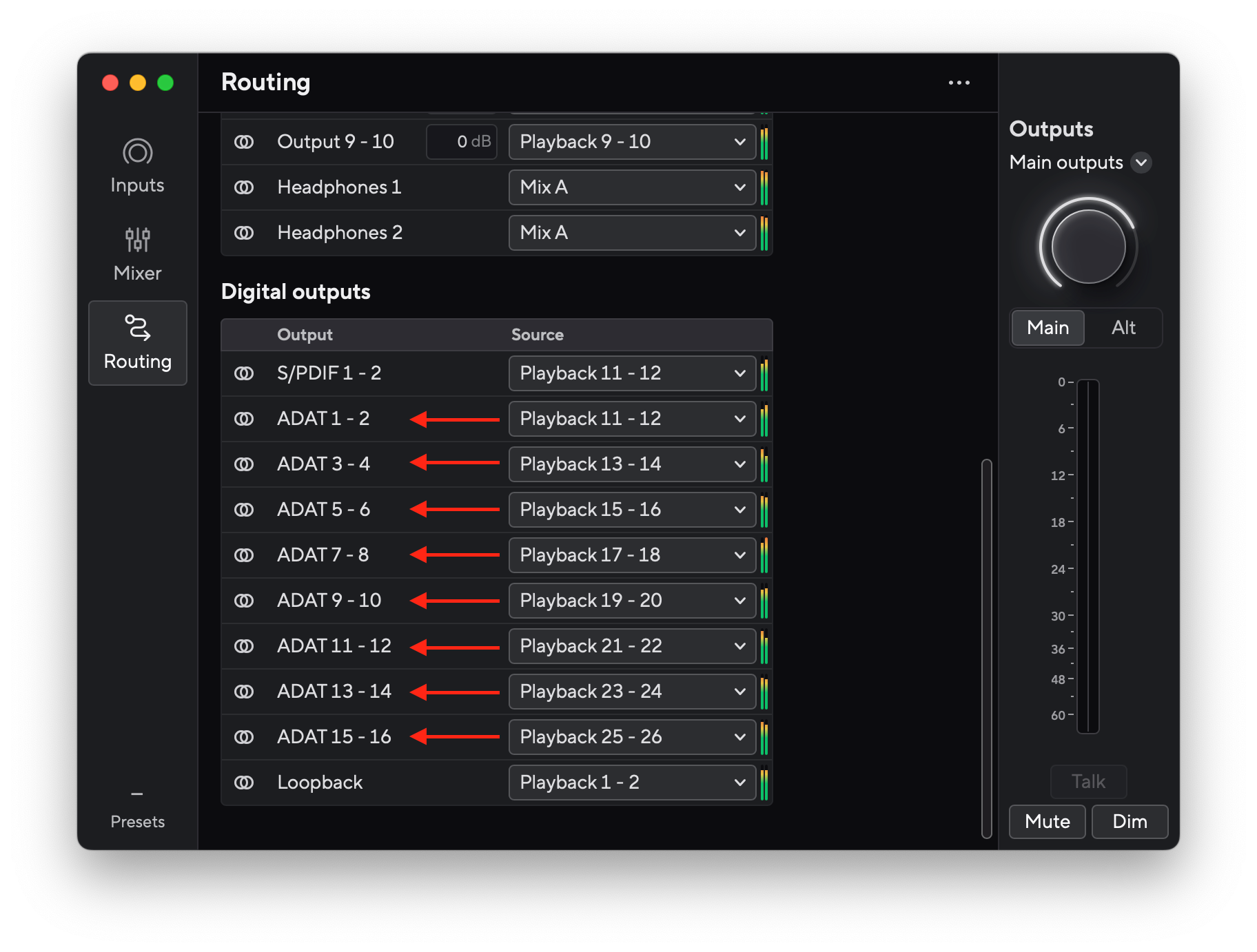

- デジタル出力の下で、ADAT 1–16のソースを再生11–26に設定します。
次に、拡張18i20で選択したのと同じサンプルレートを選択してください。 忘れないでください、ADAT I/Oの全16チャンネルを有効にするには、44.1または48kHzのサンプルレートを使用する必要があり、18i20とDAWはすべて同じサンプルレートを使用する必要があります。
-
その他のオプション →
環境設定 →

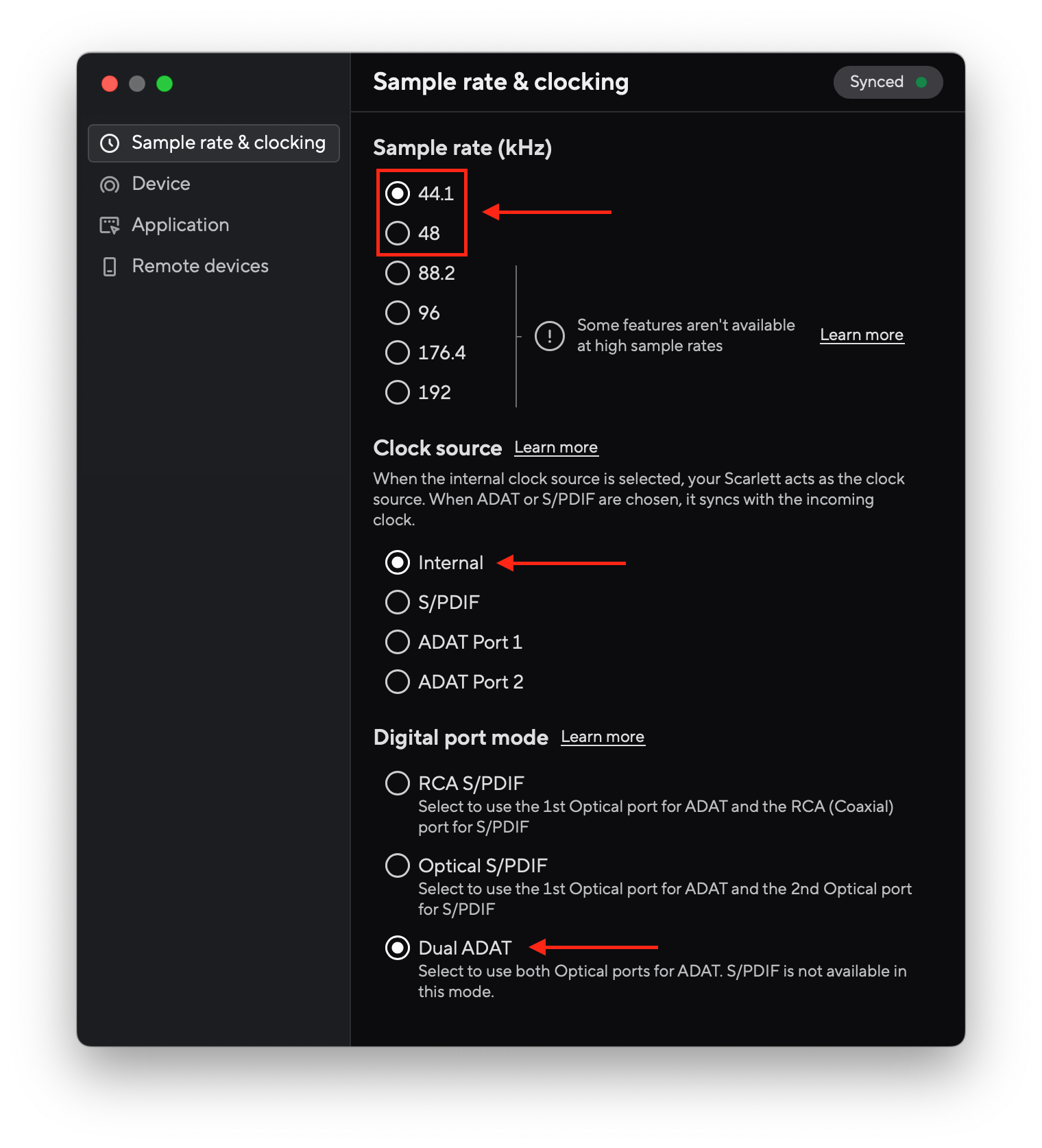

サンプルレートとクロッキングに移動します。
- ホスト18i20について、選択したサンプルレート、44.1または48kHzを選択してください*。
*ホスト18i20は、DAWのサンプルレートを使用するように自動的に切り替わる場合があります。 すべてのソフトウェアも、選択したサンプルレート(44.1kHzまたは48kHz)で動作していることを確認してください。
ホスト18i20はクロックリーダーとなるため、自身の内部クロックに従うように設定する必要があります。
- ホスト18i20のクロックソースを内部に設定します。
クロックソースの選択について詳しく知りたい場合は、こちらの記事をご覧ください:クロッキングについて。
最後に、ホスト18i20で両方のADATオプティカルポートセットを使用しているため、ホスト18i20をデュアルADATモードにする必要があります(クロッキングについて)。
- ホスト18i20のデュアルポートモードをデュアルADATに設定します。
デジタルポートモードの選択について詳しくは、こちらの記事をご覧ください:デジタルI/Oモード。
これで、3台すべての18i20のサンプルレートとクロッキングを設定し、ADATケーブルを接続したので、3台すべての18i20が同期されているはずです。

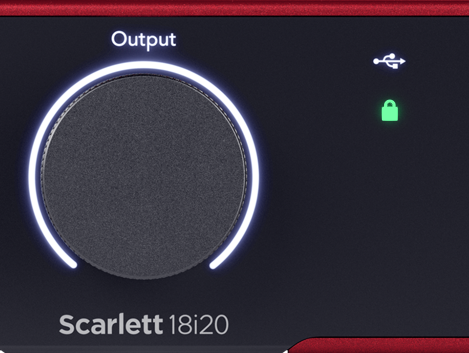

ホスト18i20のFocusrite Control 2に同期されました⚫︎と表示され、3台すべての18i20で 同期ステータスLEDが緑色に点灯しているはずです。
ステップ4:ADAT入出力をテストする

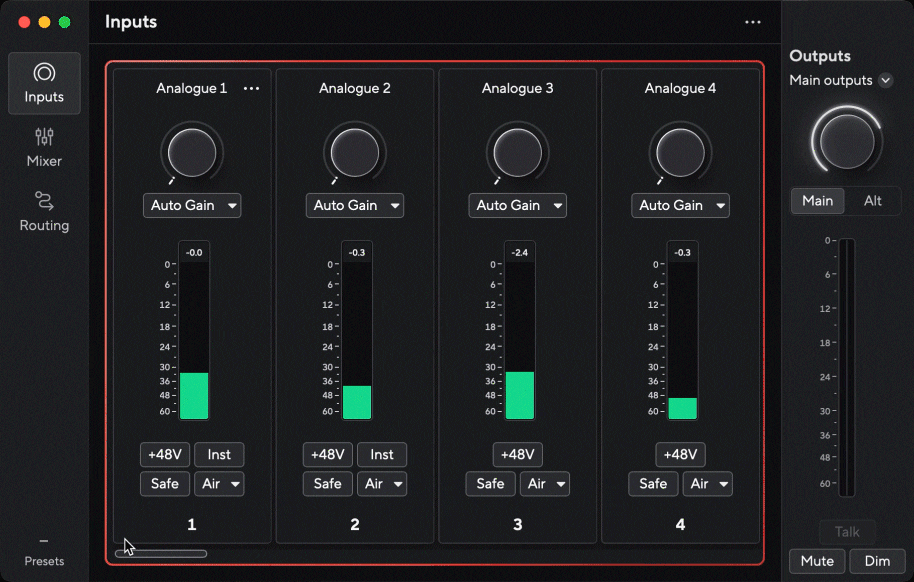

拡張18i20からの信号がホスト18i20で受信されているかどうかは、Focusrite Control 2の入力セクションで確認できます。 入力13~28には、ADAT 1~16から受信した信号が表示されます。
DAWで入力と出力をテストすることもできます。 推奨したルーティングを使用した場合、3台の18i20の入力と出力は、DAWで以下の入出力番号を占めることになります。
入力番号
| DAW | ハードウェア入力 |
|---|---|
| 1 | ホスト アナログ1 |
| 2 | ホスト アナログ2 |
| 3 | ホスト アナログ3 |
| 4 | ホスト アナログ4 |
| 5 | ホスト アナログ5 |
| 6 | ホスト アナログ6 |
| 7 | ホスト アナログ7 |
| 8 | ホスト アナログ8 |
| 9 / ループ1 | ホスト ループバック1 |
| 10 / ループ2 | ホスト ループバック2 |
| 11 / デジタル1 | 拡張 1 アナログ1 |
| 12 / デジタル2 | 拡張 1 アナログ2 |
| 13 / デジタル3 | 拡張 1 アナログ3 |
| 14 / デジタル4 | 拡張 1 アナログ4 |
| 15 / デジタル5 | 拡張 1 アナログ5 |
| 16 / デジタル6 | 拡張 1 アナログ6 |
| 17 / デジタル7 | 拡張 1 アナログ7 |
| 18 / デジタル8 | 拡張 1 アナログ8 |
| 19 / デジタル9 | 拡張 2 アナログ1 |
| 20 / デジタル10 | 拡張 2 アナログ2 |
| 21 / デジタル11 | 拡張 2 アナログ3 |
| 22 / デジタル12 | 拡張 2 アナログ4 |
| 23 / デジタル13 | 拡張 2 アナログ5 |
| 24 / デジタル14 | 拡張 2 アナログ6 |
| 25 / デジタル15 | 拡張 2 アナログ7 |
| 26 / デジタル16 | 拡張 2 アナログ8 |
出力番号
| DAW | Focusrite Control 2 | ハードウェア出力 |
|---|---|---|
| 1–2 | 再生1 - 2 | ミックスAの設定に依存 |
| 3–4 | 再生3 - 4 | ホスト 出力3 - 4 |
| 5–6 | 再生5 - 6 | ホスト 出力5 - 6 |
| 7–8 | 再生7 - 8 | ホスト 出力7 - 8 |
| 9–10 | 再生9 - 10 | ホスト 出力9 - 10 |
| 11–12 | 再生11 - 12 | 拡張 1 出力1 - 2 |
| 13–14 | 再生13 - 14 | 拡張 1 出力3 - 4 |
| 15–16 | 再生15 - 16 | 拡張 1 出力5 - 6 |
| 17–18 | 再生17 - 18 | 拡張 1 出力7 - 8 |
| 19–20 | 再生19 - 20 | 拡張 2 出力1 - 2 |
| 21–22 | 再生21 - 22 | 拡張 2 出力3 - 4 |
| 23–24 | 再生23 - 24 | 拡張 2 出力5 - 6 |
| 25–26 | 再生25 - 26 | 拡張 2 出力7 - 8 |

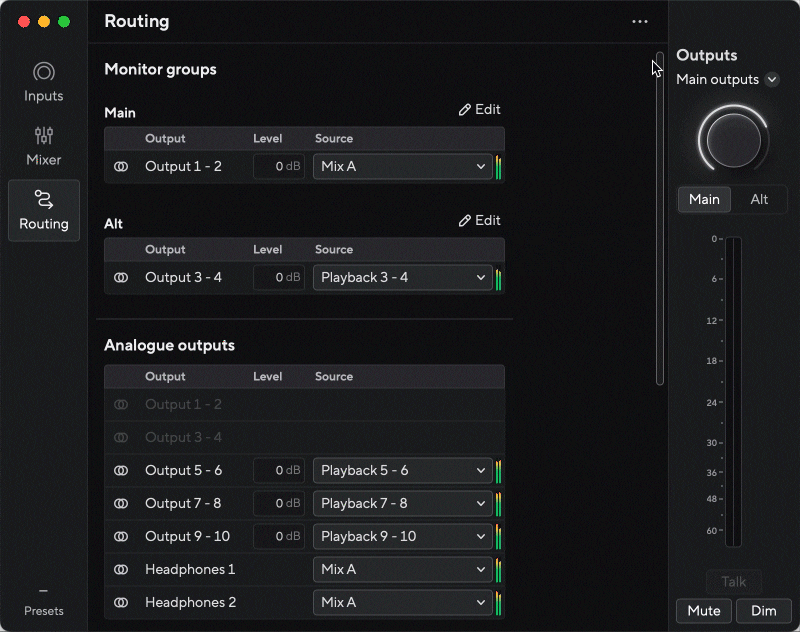

DAWで出力をテストするだけでなく、Focusrite Control 2の ルーティングセクションを確認することで、信号が出力に正常にルーティングされているかどうかを確認できます。

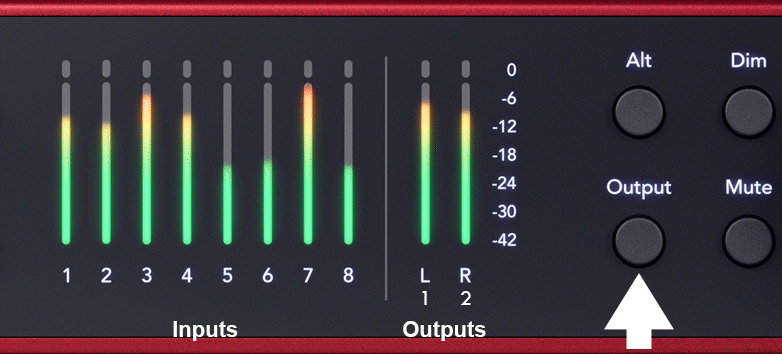

最後に、フロントパネルメーターを使用して、各18i20のアナログ入出力の信号を確認できます。 メーターLとRは、常にアナログ出力1 - 2のメーターを表示します。 デフォルトでは、メーター1から8はアナログ入力1から8のメーターを表示します。 ただし、出力ボタンを押すと、メーター1から8はアナログ出力3から10のメーターを表示します。
これで、3台の18i20を使用する準備が整いました。
