Danteデバイスのみを使用する比較的小規模なネットワーク(他のネットワークトラフィックがない場合)では、スイッチのデフォルト設定で問題なく動作する可能性が高く、追加の設定は必要ありません。

いくつかのリンクで利用可能な帯域幅の50%以上を使用する可能性がある大規模なネットワークを運用している場合、および/またはネットワークにDanteトラフィックと非Danteトラフィックが混在している場合は、以下の手順に従ってスイッチを設定することをお勧めします。

スイッチの設定方法

スイッチを設定する最も簡単な方法は、Webブラウザからプロパティにアクセスすることです。 Webブラウザを起動し、スイッチのIPアドレスを入力します。 スイッチにはデフォルトのIPアドレスが設定されており、関連するWeb制御パネルへのアクセス方法はスイッチのユーザーガイドに記載されています。

QoS/DSCPの設定

スイッチ設定例:Cisco SG200シリーズ

Quality of Service(QoS)を使用すると、特定の種類のネットワークトラフィックを他の種類よりも優先させることができます。 Differentiated Services Code Point(DSCP)は、DanteネットワークでQoSを実現する方法の1つです。

Danteシステムを設定する際は、以下の表に従って、Danteオーディオ伝送に重要なネットワークトラフィックの種類を優先させます。

QoS設定の構成方法はスイッチによって異なりますので、使用しているスイッチのユーザーガイドを確認してください。

Cisco SG200シリーズの場合は、左サイドバーのQuality of Serviceをクリックします。

次の画面で、QoSが有効になっており、Trust ModeがDSCPに設定されていることを確認します。

次に、DSCP to Queueをクリックします。 このスイッチでは1〜4のスケールを使用しており、4が最高優先度、1が最低優先度であることに注意してください。 ドロップダウンメニューをクリックして対応する番号を選択し、優先度を適切に設定します。

次に、applyをクリックします。

このCiscoスイッチの場合、最後のステップがあります。画面右上のsaveをクリックし、次のページでRunning ConfigurationとStartup Configurationが選択されていることを確認します。 OKをクリックした後、スイッチを再起動します。

スイッチの設定を保存せずに電源を切ると、変更したすべての設定が以前の値に戻ります。 IPアドレスを変更したので、スイッチの設定を保存しましょう。

Administration > Management Interface > IPv4 Interface

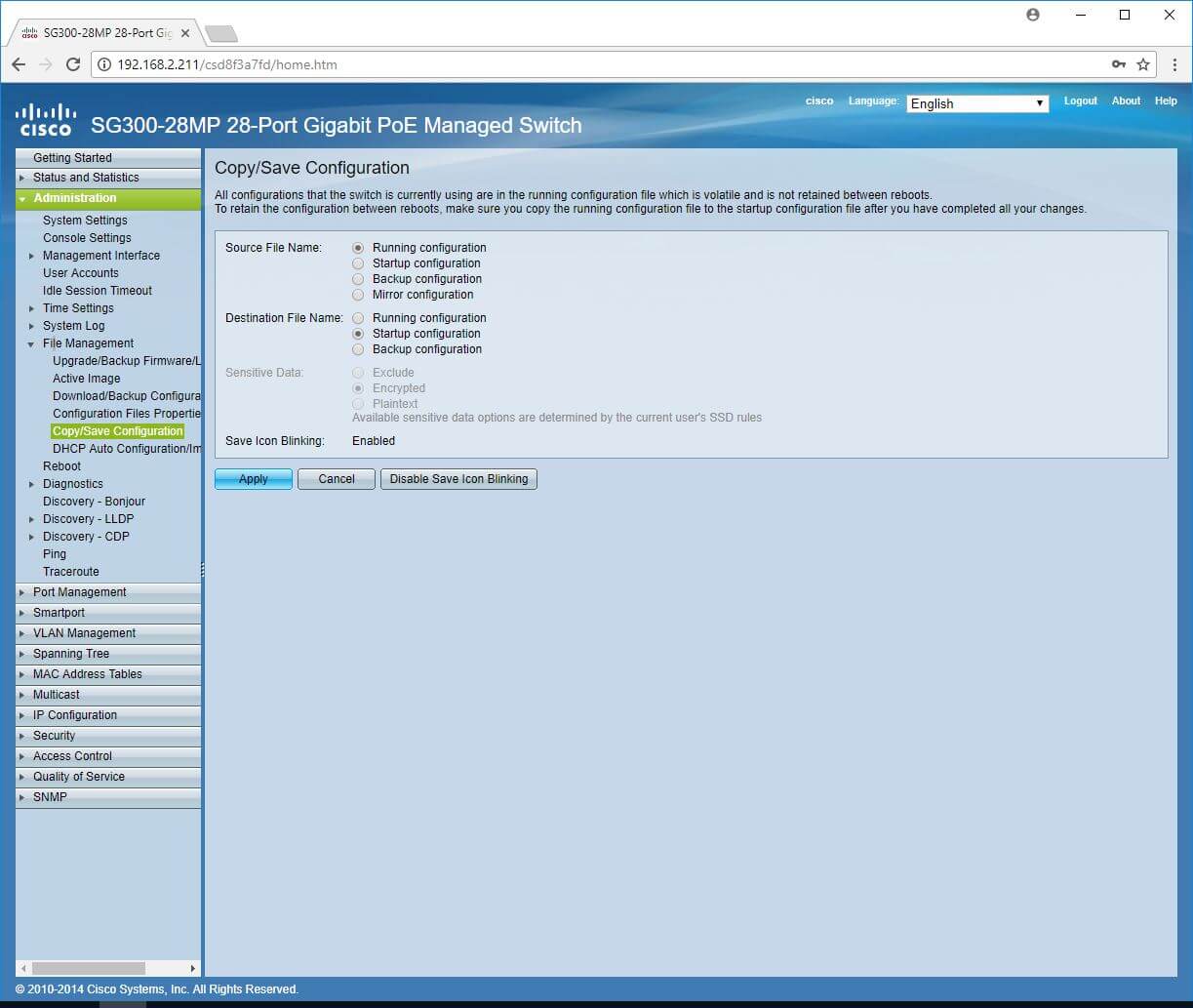

設定を変更すると、画面上部の「Save」という文字が点滅します。 「Save」をクリックして、次のページを開きます。 Source File Nameが「Running configuration」に設定され、Destination File Nameが「Startup configuration」に設定されていることを確認し、「Apply」をクリックします。
