対象製品：Red 4Pre、Red 8Pre、Red 8Line、Red 16Line

RedのDante入力と出力を設定するには、対象のRedのDanteポートとお客様のコンピューターの標準ネットワークポートの両方が、Danteネットワークの残りの部分に接続されていることを確認する必要があります。

コンピューターのイーサネットポートからネットワークへの接続は設定のみに使用され、この接続経由でオーディオデータが送信されることはありません。 すべての設定が完了したら、必要に応じてコンピューターのネットワークポートからDanteネットワークへの接続を切断できます。

Dante Controllerでのルーティング

RedのDante入力/出力との間で信号をルーティングするには、Dante Controllerをお客様のコンピューターにダウンロードしてインストールする必要があります：

audinate.com/products/software/dante-controller


Dante Controllerを使用すると、Danteデバイス間でオーディオチャンネルをルーティングできます。

Dante経由でRedインターフェースとの間でオーディオを送受信するには、Dante ControllerのRoutingタブから、Redインターフェースとの間でサブスクリプションを作成する必要があります。

このセクションでは、デバイスはトランスミッターとレシーバーとして一覧表示されます。 トランスミッターはオーディオを送信するDanteデバイスで、レシーバーはオーディオを受信するデバイスです。

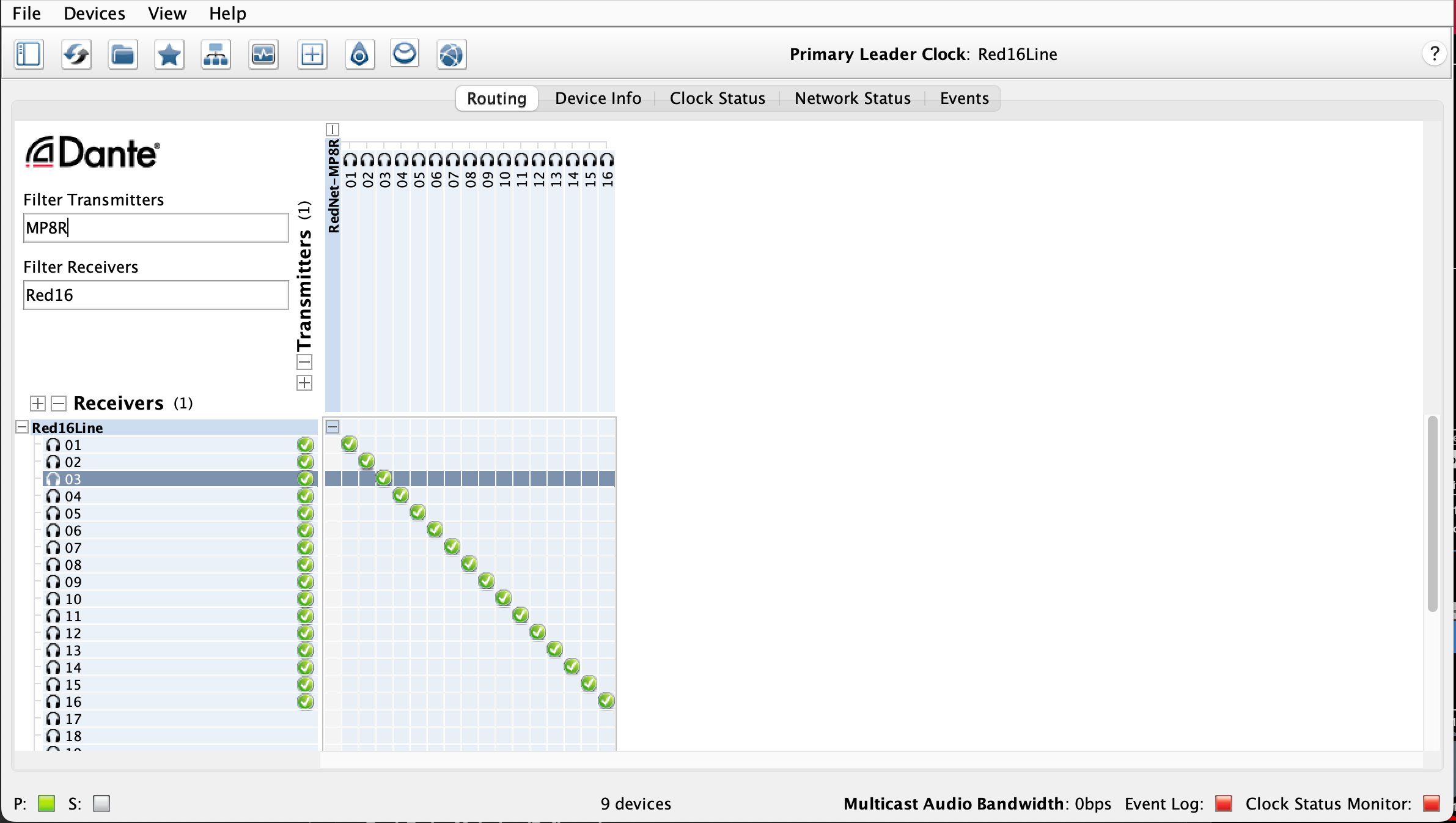

このスクリーンショットでは、RedNet MP8RがRed16Lineにオーディオを送信するデバイスとして設定されています。 チェックマークが付いた緑色の円は、MP8RからRed16Lineへの適切なサブスクリプションが作成されたことを示しています。 サブスクリプションは、ルーティングマトリックスをクリックして作成できます。

DAWでDanteオーディオを録音する

Dante Controllerですべてのルーティングが完了したら、DAWでRedの受信チャンネルに入力される信号を録音できます。

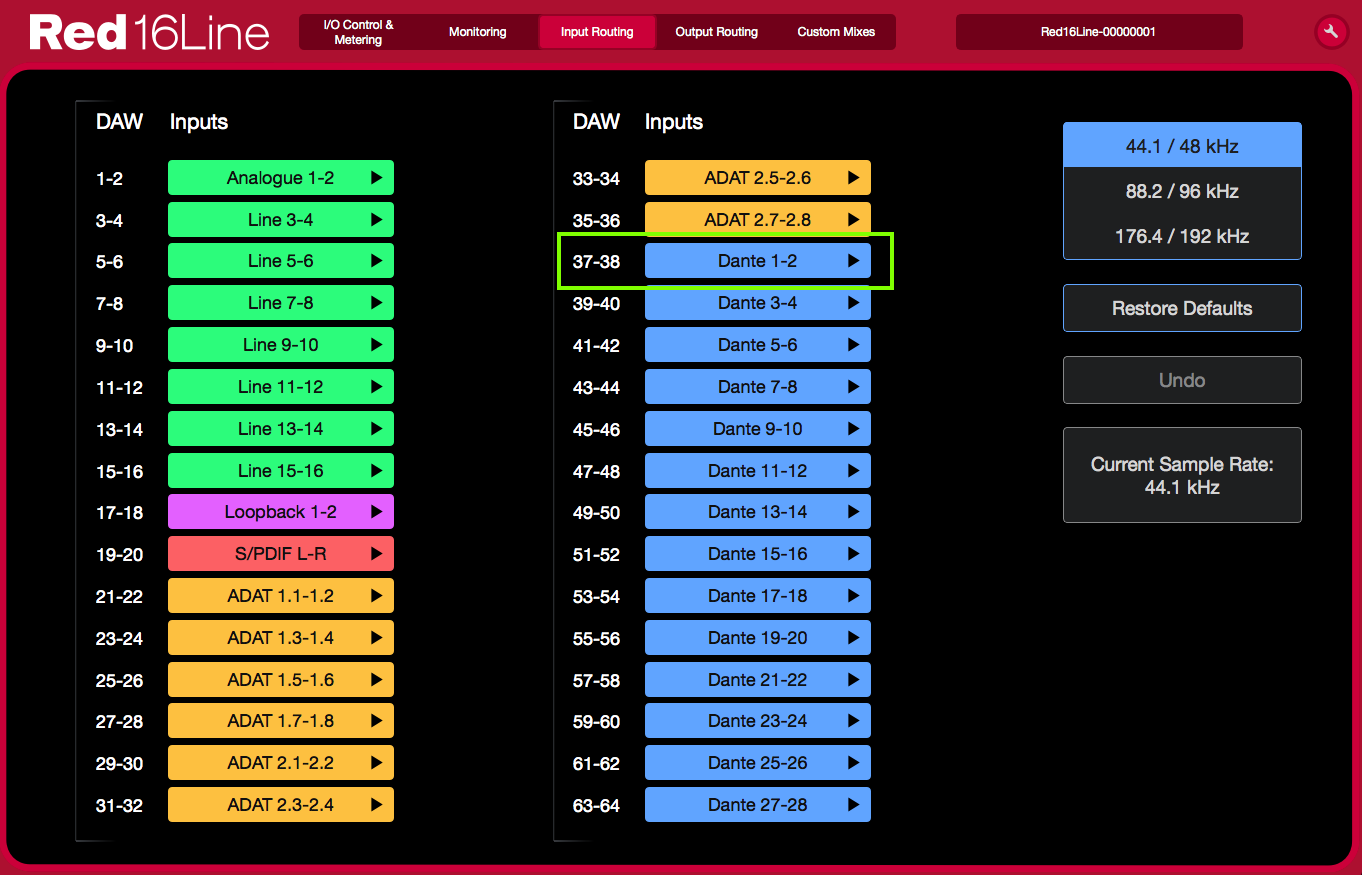

Redレンジの入力信号がDAWに提示される順序はユーザーが設定可能であるため、RedNet Controlの「Input Routing」タブを使用して、どのDAW入力がRedのDante入力に設定されているかを確認する必要があります：

上記の例では、このRed 16Lineの最初のDante入力を録音するには、DAWで入力37を選択する必要があります。

DAWからDante出力への信号の送信

DAWからDanteネットワーク上のデバイスにオーディオを送信するには、DAWでRedのDante出力の1つを選択する必要があります。

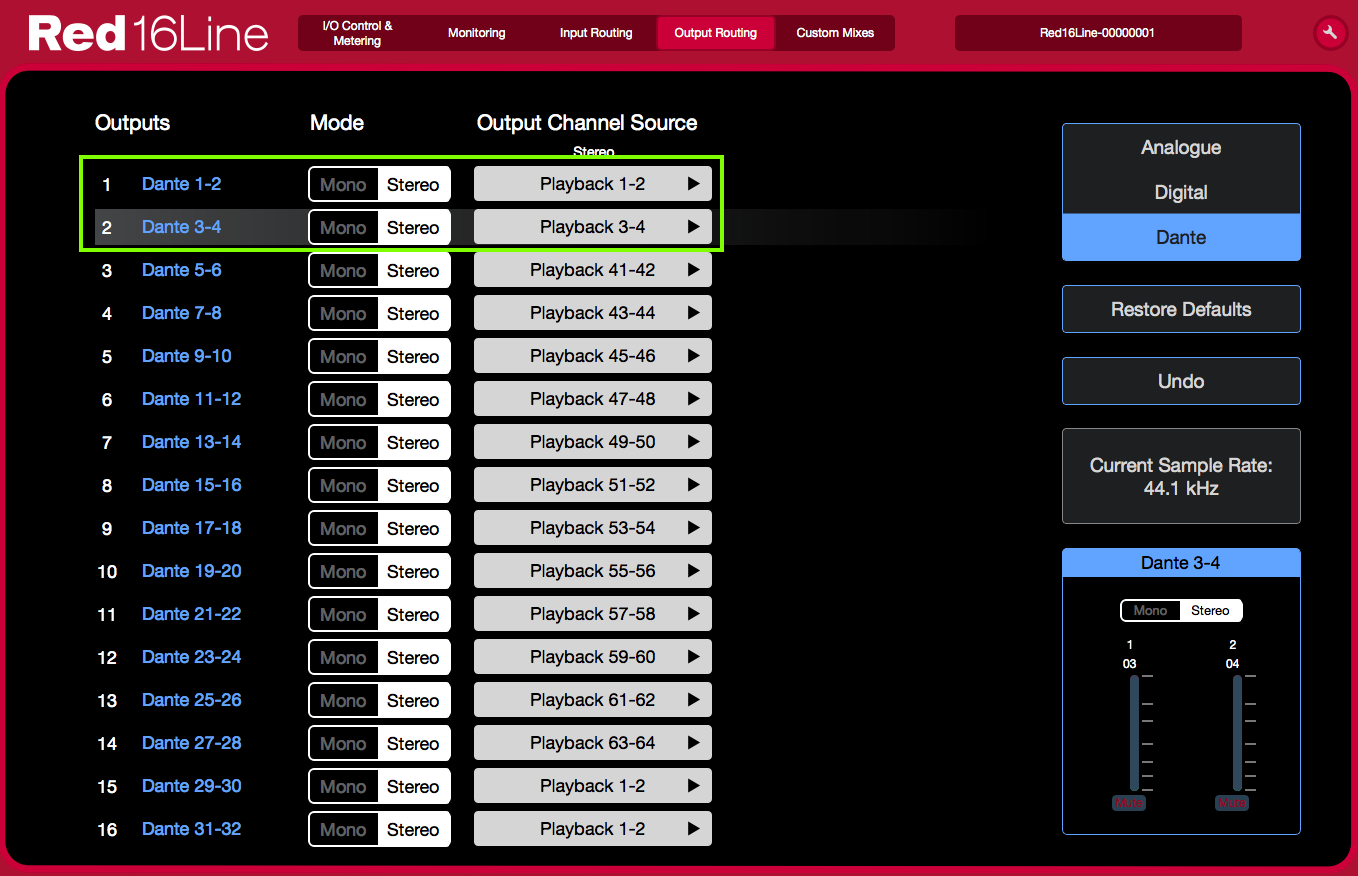

RedデバイスのOutput Routingはユーザーが設定可能であるため、RedNet ControlのOutput Routingタブを使用して、DAW出力信号を目的のDante出力にルーティングする必要があります：

上記の例では、DAW出力1-2がDante出力1-2にルーティングされています。 DAW出力3-4はDante出力3-4にルーティングされています。

Red入力をDanteカードにルーティングする

Redレンジには、インターフェースのアナログ、SPDIF、ADAT入力をDante出力に直接ルーティングする機能もあり、これらの信号を他のDanteデバイスに直接ルーティングできます。

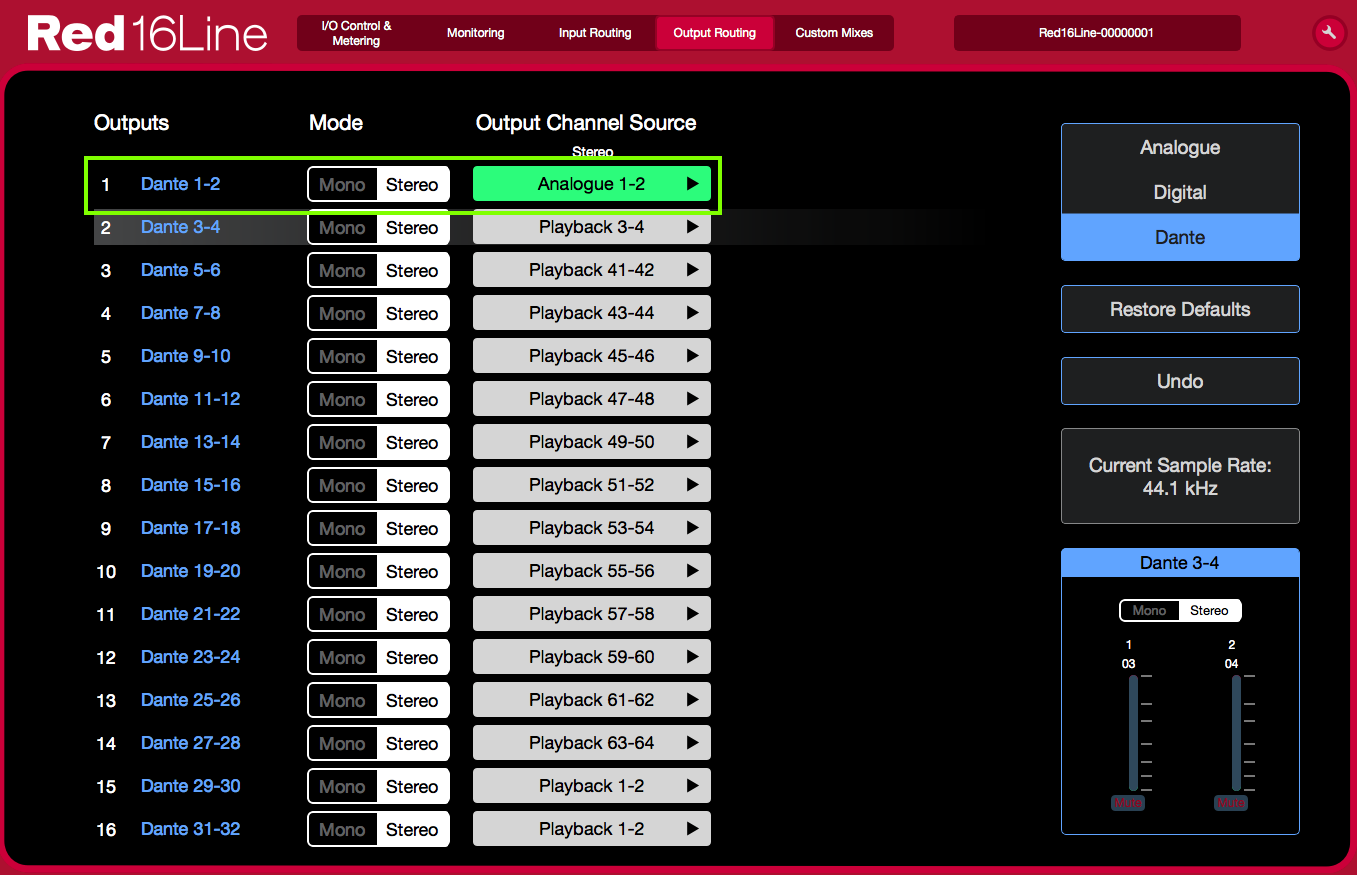

これを行うには、RedNet ControlのOutput Routingタブで、対応するDante出力の横にある目的のハードウェア入力を選択するだけです：

上記の例では、アナログ入力1-2がDante出力1-2にルーティングされています。

Dante入力をアナログ/デジタル出力にルーティングする

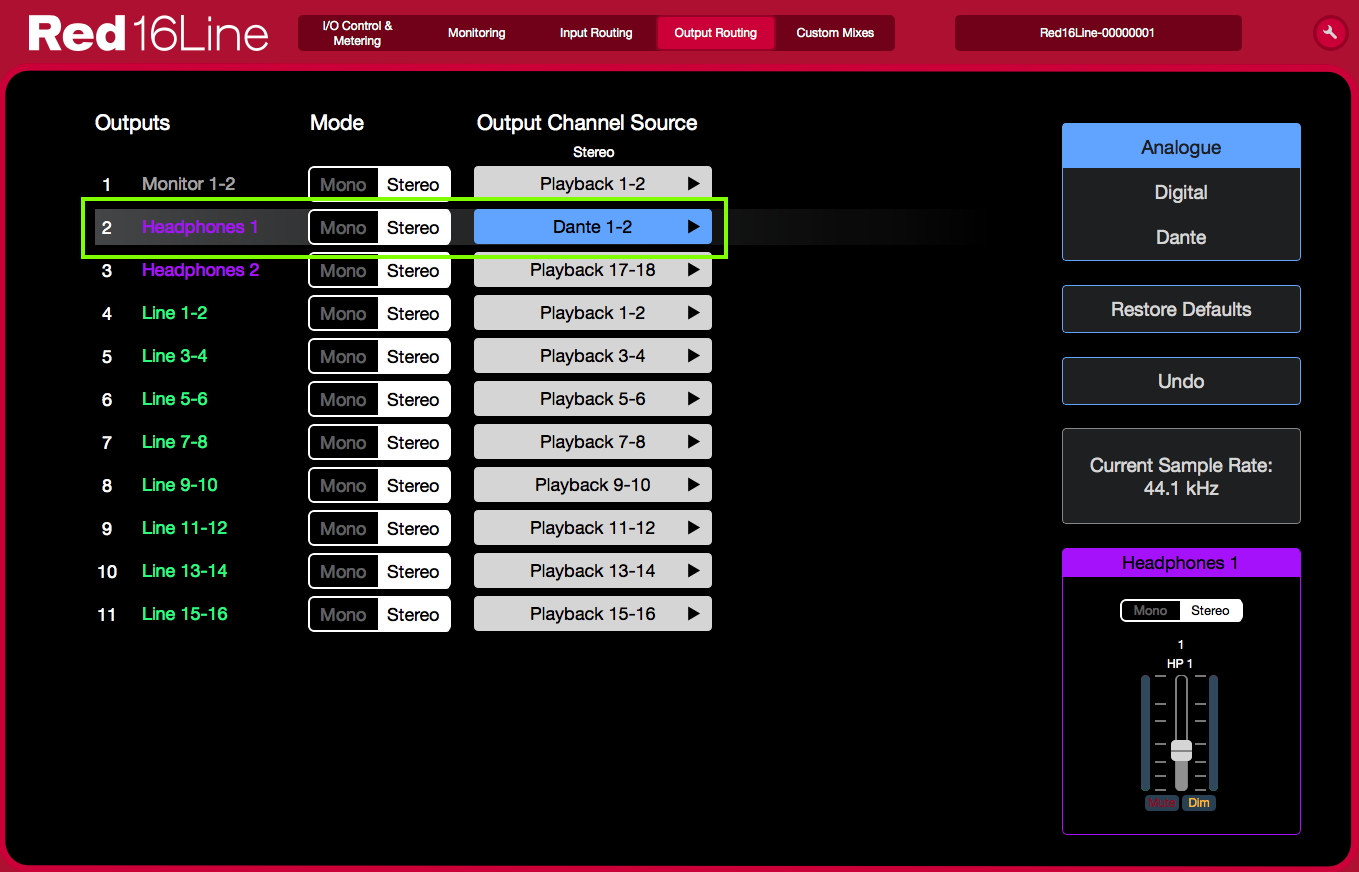

受信したDanteオーディオをRedのアナログ、S/PDIF、ADAT出力に直接ルーティングできます。 これにより、Danteネットワークから直接オーディオをモニタリングできます：

上記の例では、Dante入力1-2がRedの最初のヘッドホン出力に直接ルーティングされています。

同期

Redレンジには2つのクロッキングドメインがあります：Redインターフェース自体用と内蔵Danteカード用です。

RedNet ControlでRedのクロックソースが「Dante」に設定されている場合、Redは他のすべてのDanteデバイスと同様に機能し、クロックはDanteネットワークから自動的に処理されます。

Redの内部クロック、またはSPDIF、ADAT、ワードクロック、ループシンク経由で接続されたデバイスからのクロックを使用する場合は、Dante Controllerの「Enable Sync to External」オプションが自動的に選択され、RedがDanteネットワークのリーダークロックにもなります。

下のスクリーンショットは、Red 4PreがPreferred Leaderとして設定されており、Enable Sync To Externalオプションも選択されていることを示しています。
