対象製品：ISA ADN2、ISA ADN8

クイックリンク：

• ISA ADN2 インストール
• ISA ADN8 インストール

安全に関する警告

インストールを実行する前に、ISA デバイスの電源をオフにし、リアパネルの IEC 電源リードメインインレットを必ず取り外してください

注意

• ISA をラックエンクロージャーから取り外し、清潔で平らな表面に置いてください。
• トップカバーを取り外す前に、ISA を冷却してください。
• ISA ADN カードを静電気防止バッグから取り出す際は、カードを取り扱う際に静電気対策を講じてください。 ケーブルまたはコネクタ以外のコンポーネント部品に触れないよう、ADN カードのエッジのみをつかんでください。

ガイド

ISA ADN カードは、特定の ISA 製品にアナログ-デジタル変換を提供するオプションの A-D カードです。 このカードは、Dante 出力ポート、AES3 出力、Toslink ADAT 出力、RCA S/PDIF（ADN2）出力、およびワードクロック I/O を提供します。

お客様の ISA プリアンプが ISA ADN カードのインストールに対応しているかを確認するには、以下の記事をご覧ください：

ISA ADN2/8 カードはどの ISA 製品で使用できますか？

この記事には、ビデオインストールガイドと文書による手順が含まれています。

ユーザーガイドの手順に従うことをご希望の場合は、こちらのダウンロードページで各種言語版をご覧いただけます：

ISA ADN2/8 ダウンロードページ

ISA ADN2 インストール

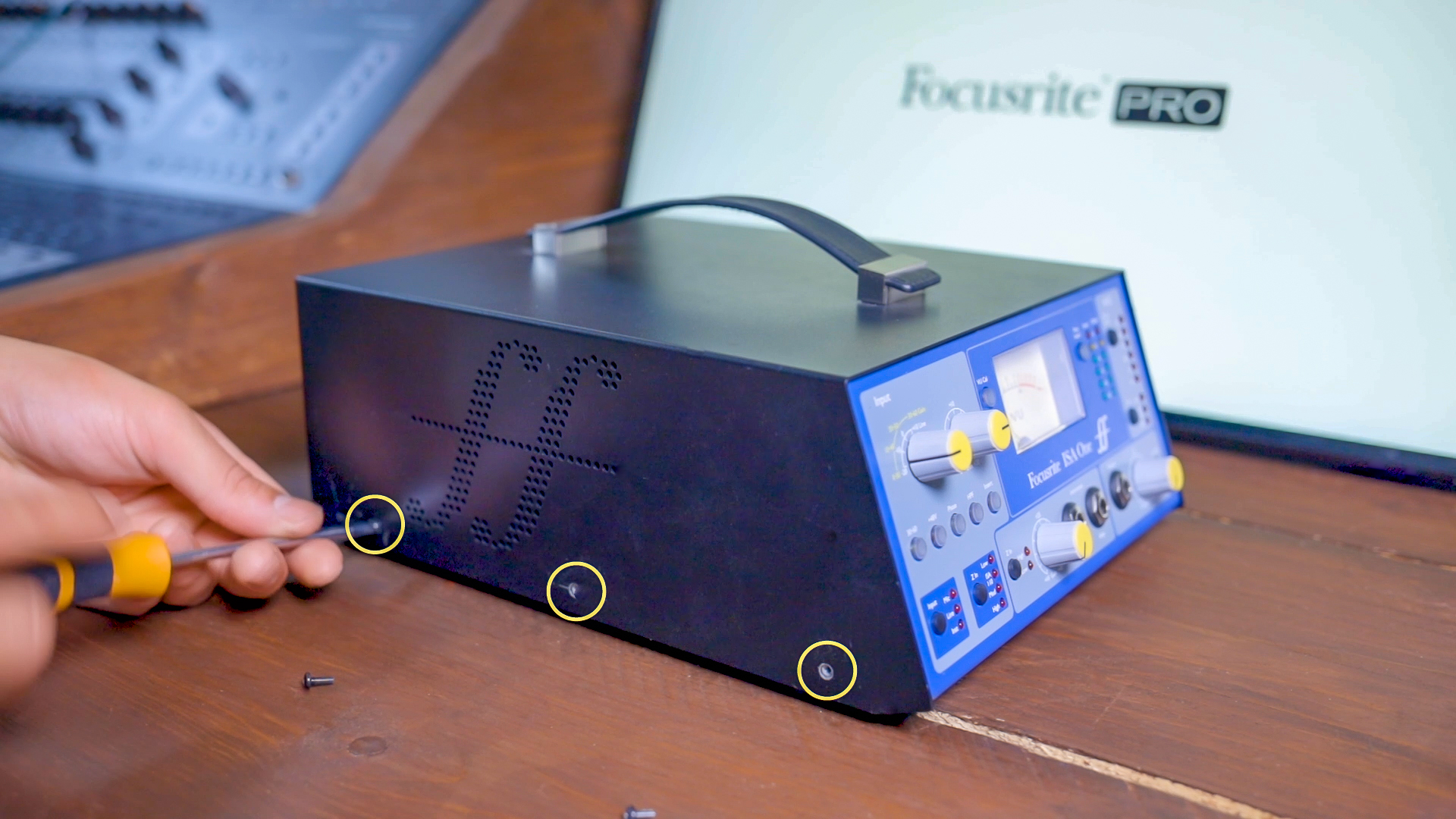

1. ISA One の場合、トップカバーを取り外してください。 ISA にトップカバーを固定している 10 本のプラスネジがあります：

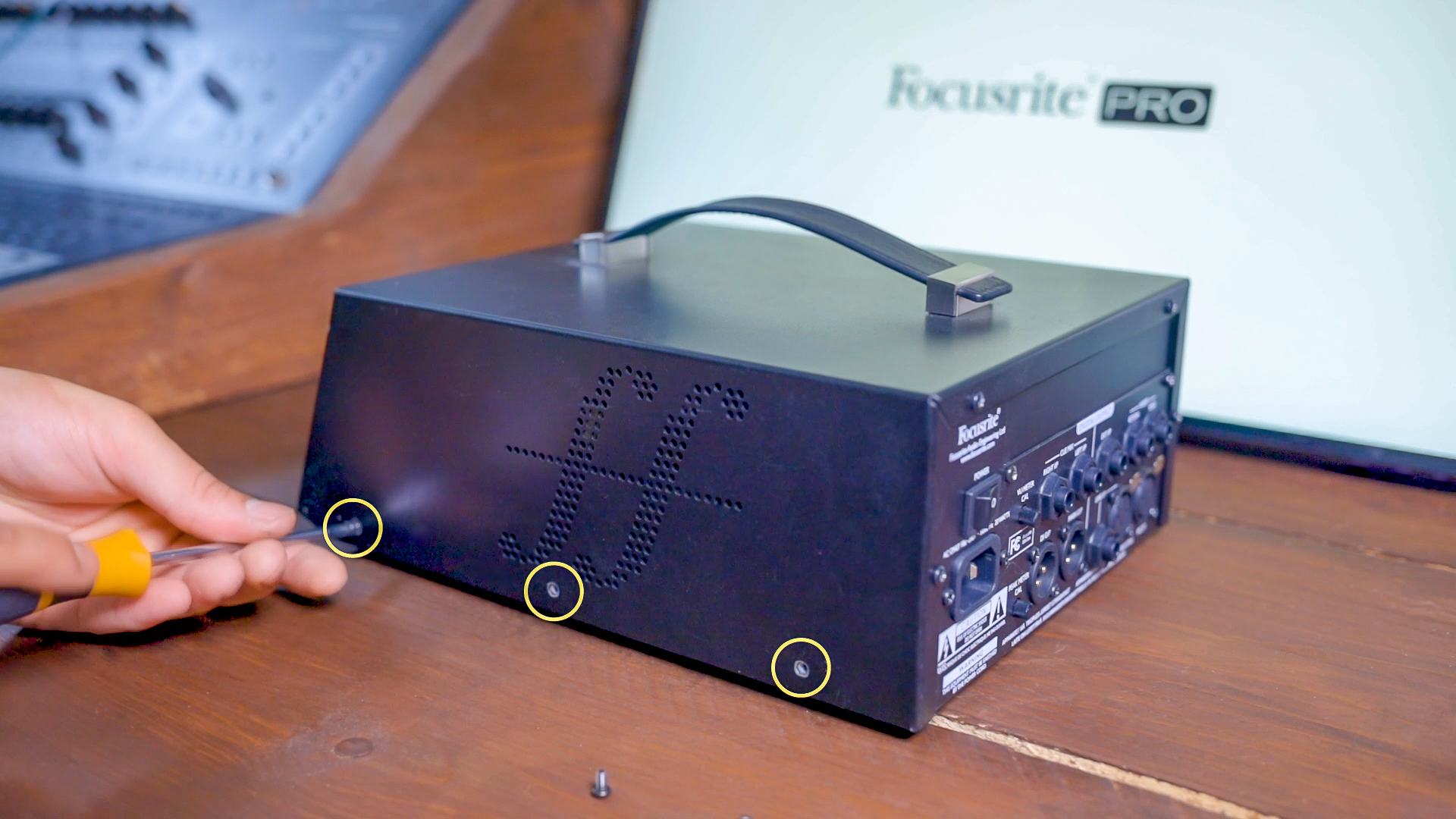

• 各サイドに 3 本。
• 背面エッジに 4 本。

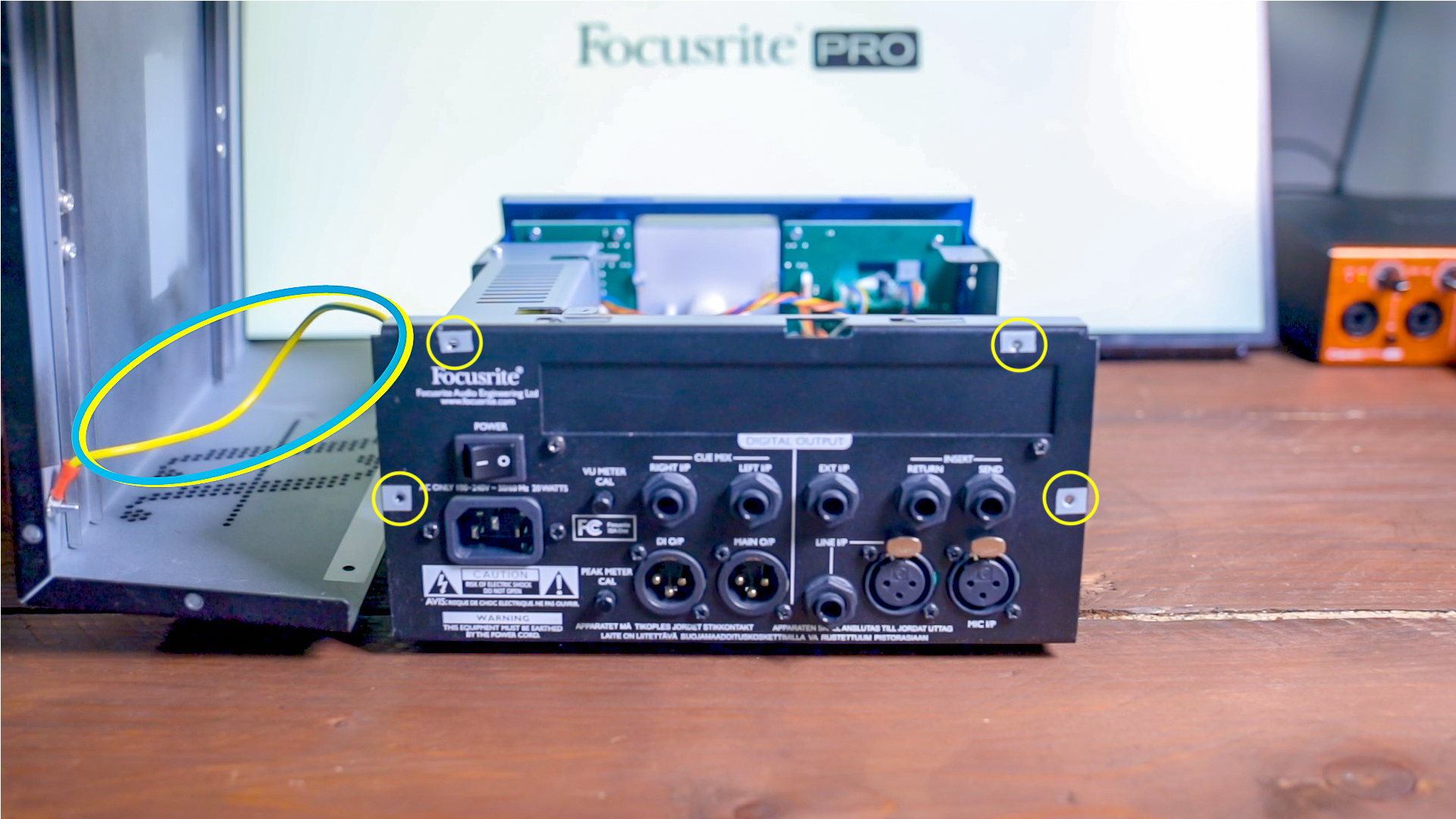

一部の ISA One モデルでは、蓋にアースケーブルが取り付けられているため、このカバーを取り外す際は注意してください。 リアパネルを見ると、アースケーブルはトップカバーの左側に取り付けられています（上記に注釈があります）。

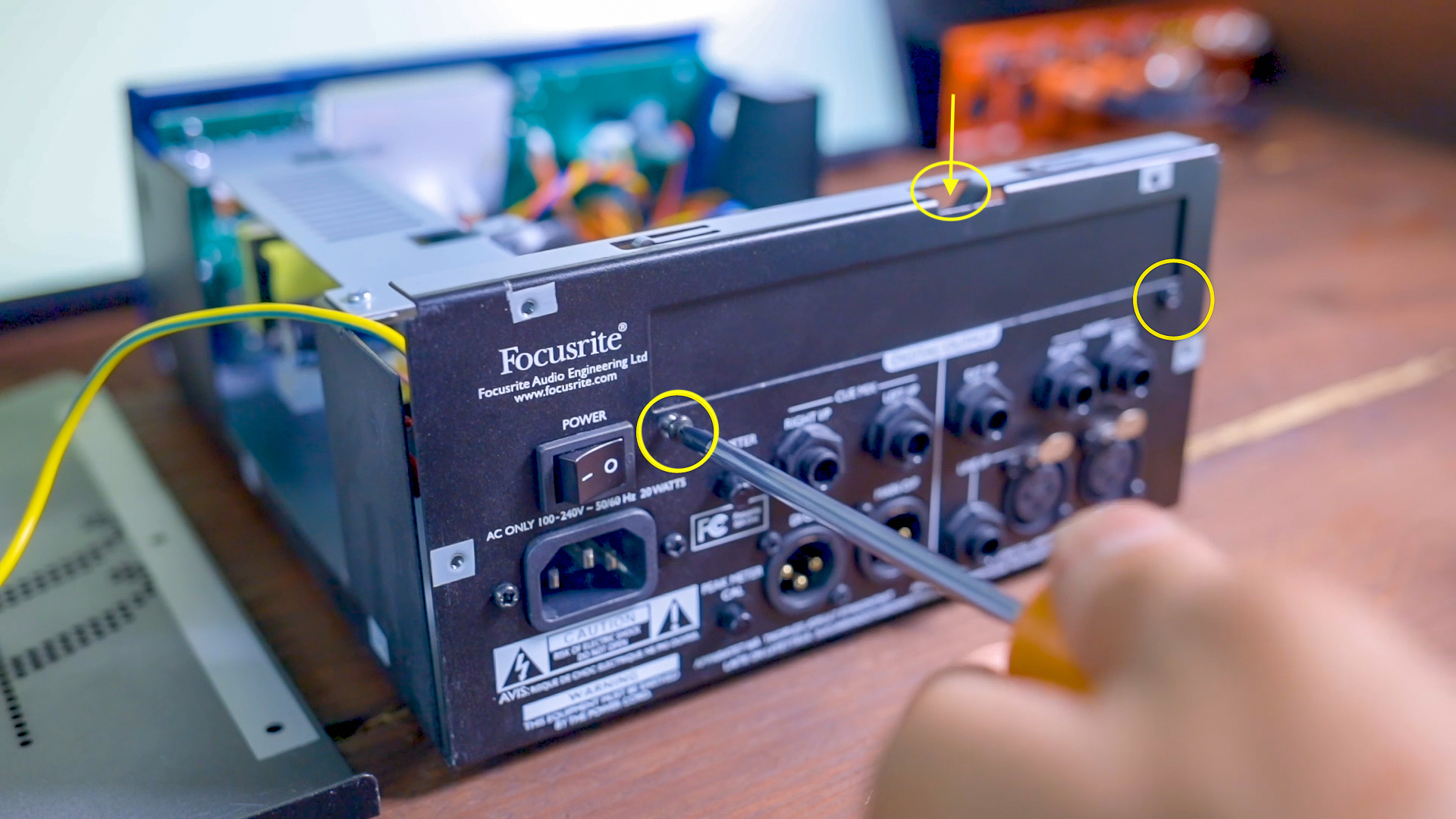

2. 3 本のネジを外し、ブランキングプレートを取り外してください。 ネジは保管してください。デジタルカードをリアパネルに固定するために使用します。 ブランキングプレートは破棄できます。

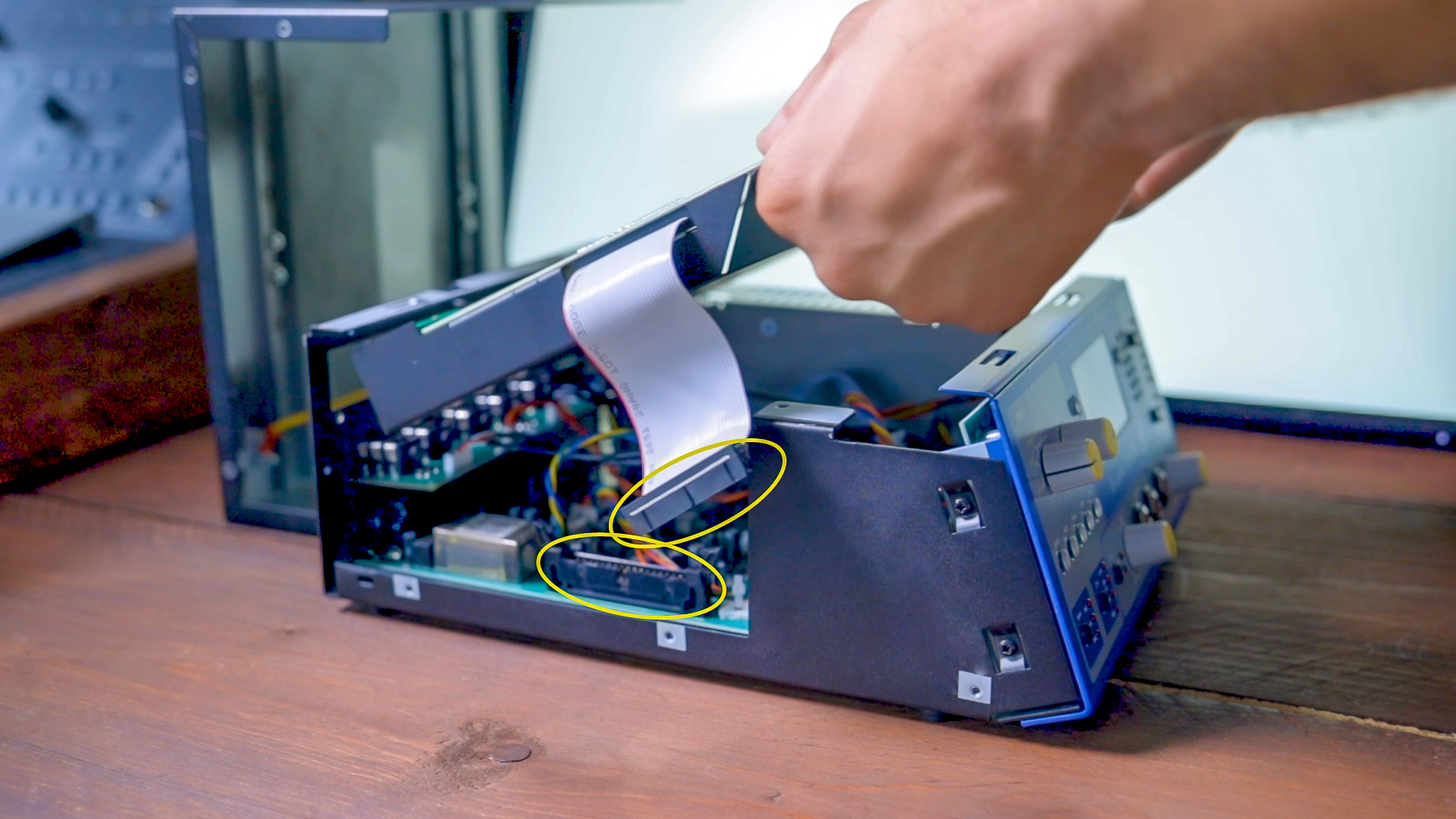

3. カードのリボンケーブルがカードの下の PCB プラグに向くように、カードを ISA に配置してください。

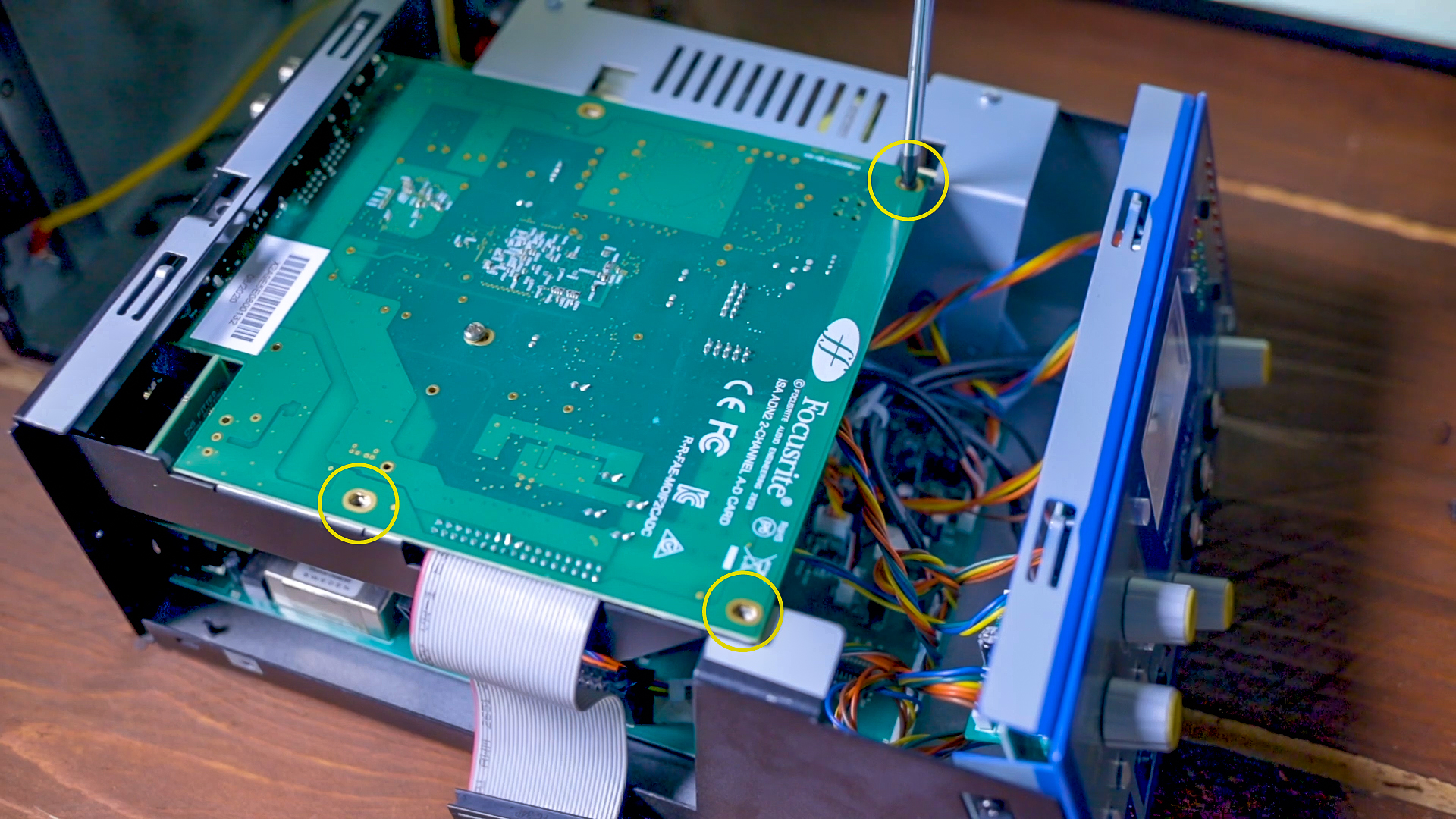

カードの 3 つの取り付け穴を下のブラケットの穴に合わせ、キットに付属のネジをゆるく取り付けてください。 ブランキングプレートから保管したネジをカードの背面に再度取り付け、その後すべてのネジを完全に締めてください。

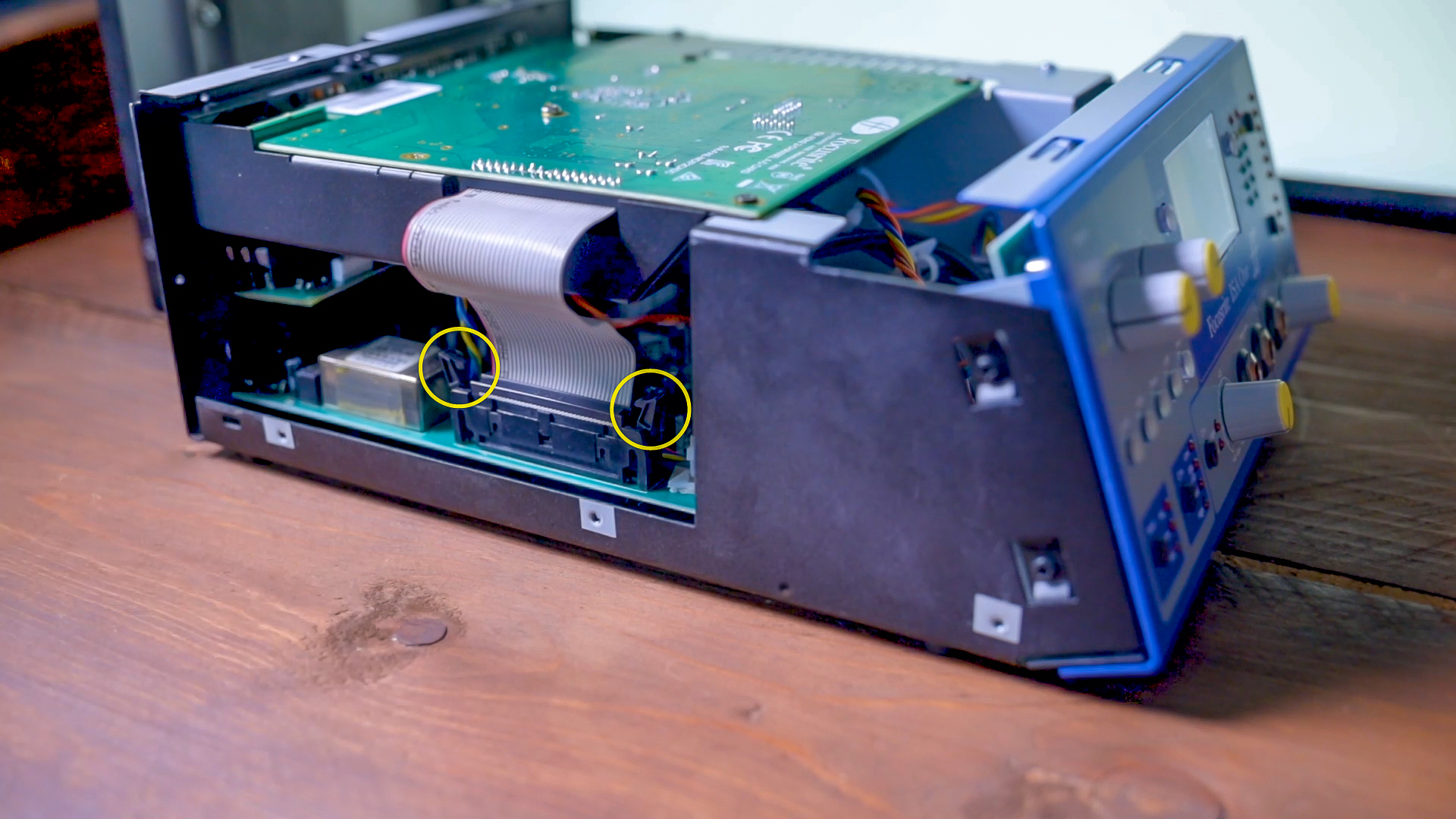

4. PCB 取り付けリボンプラグには、2 つの嵌合ラッチが装備されています。 ラッチを完全に開いた状態で、ISA ADN コネクタをラッチがカチッと閉じるまで押し下げてください。

5. トップカバーを ISA に戻してください。 サイドから始めてネジを再度取り付けてください。アース安全ストラップが A-D カードに挟まれないように注意してください。

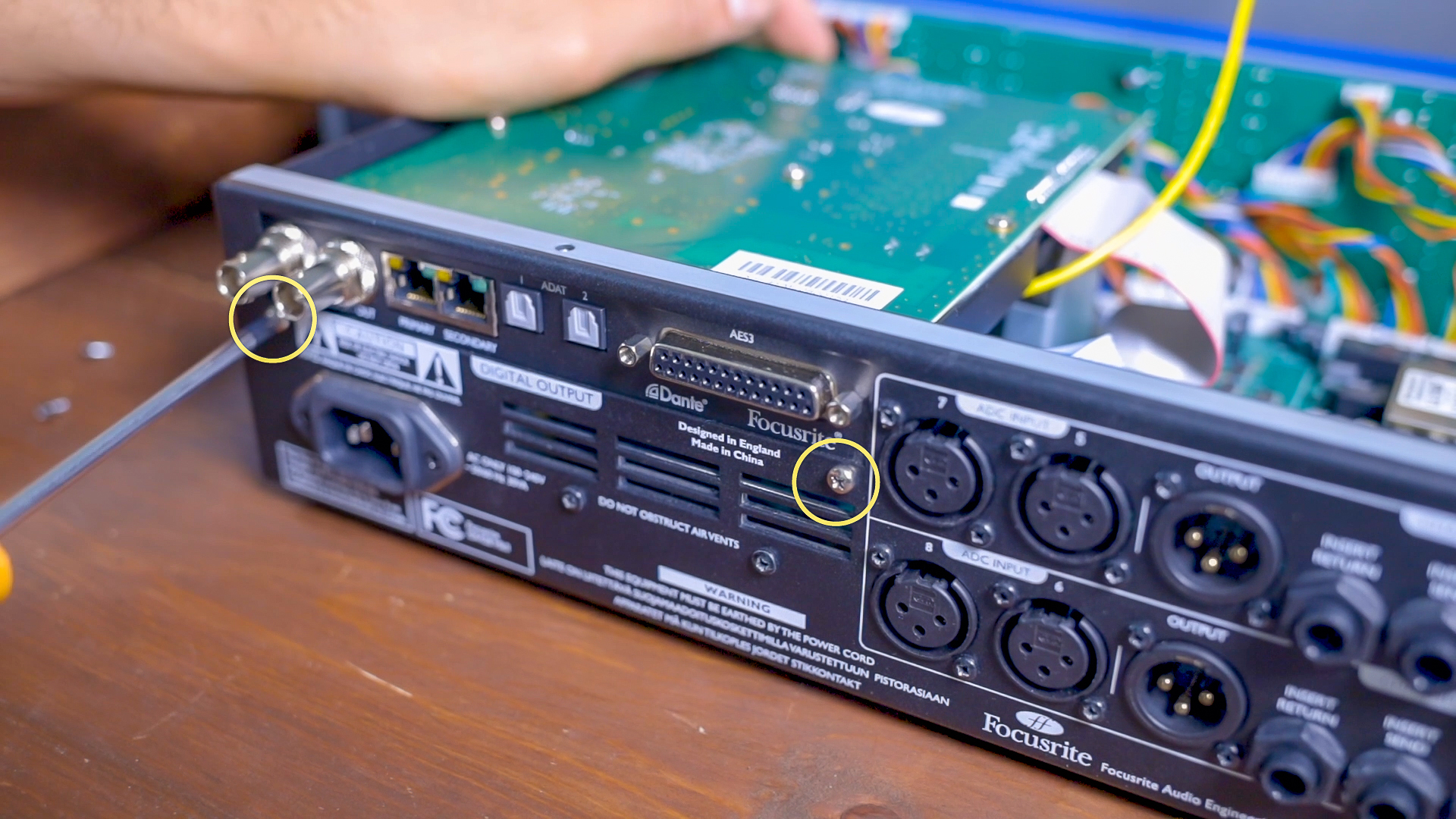

6. 次に、ブランキングプレートから保管した 2 本のネジを、カードが配置されている ISA の背面に再度取り付けてください。

7. ISA の背面エッジの残り 4 本のネジを再度取り付けてください。

8. ADN カードを初めて起動する際、ファームウェアアップデートが必要になる場合があります。 ファームウェアアップデートは RedNet Control アプリケーションで自動的に処理されます。

ISA ADN8 インストール

このビデオは ISA 428 MkII を示していますが、ISA 828 MkII でも同じプロセスが適用されます。

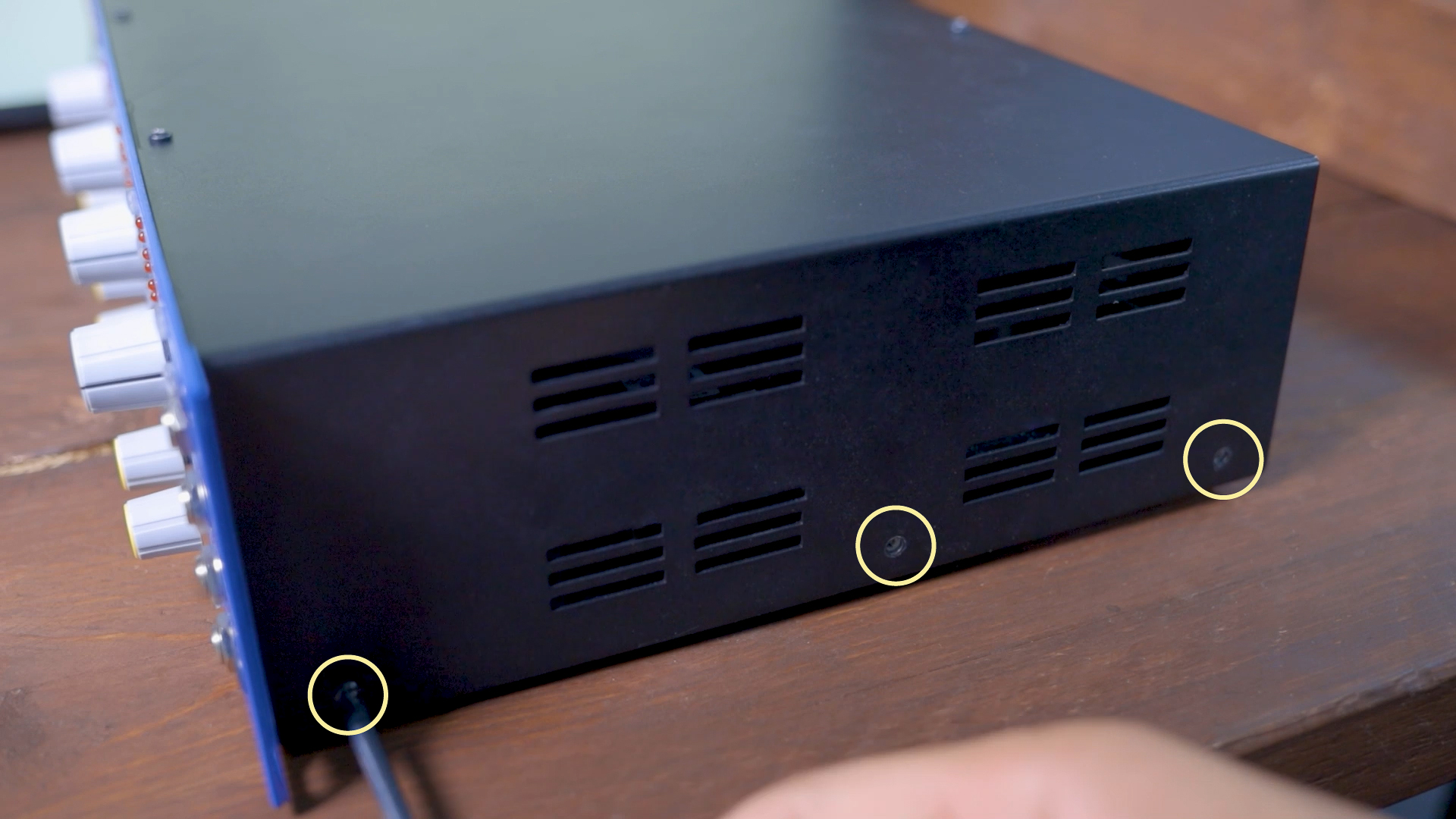

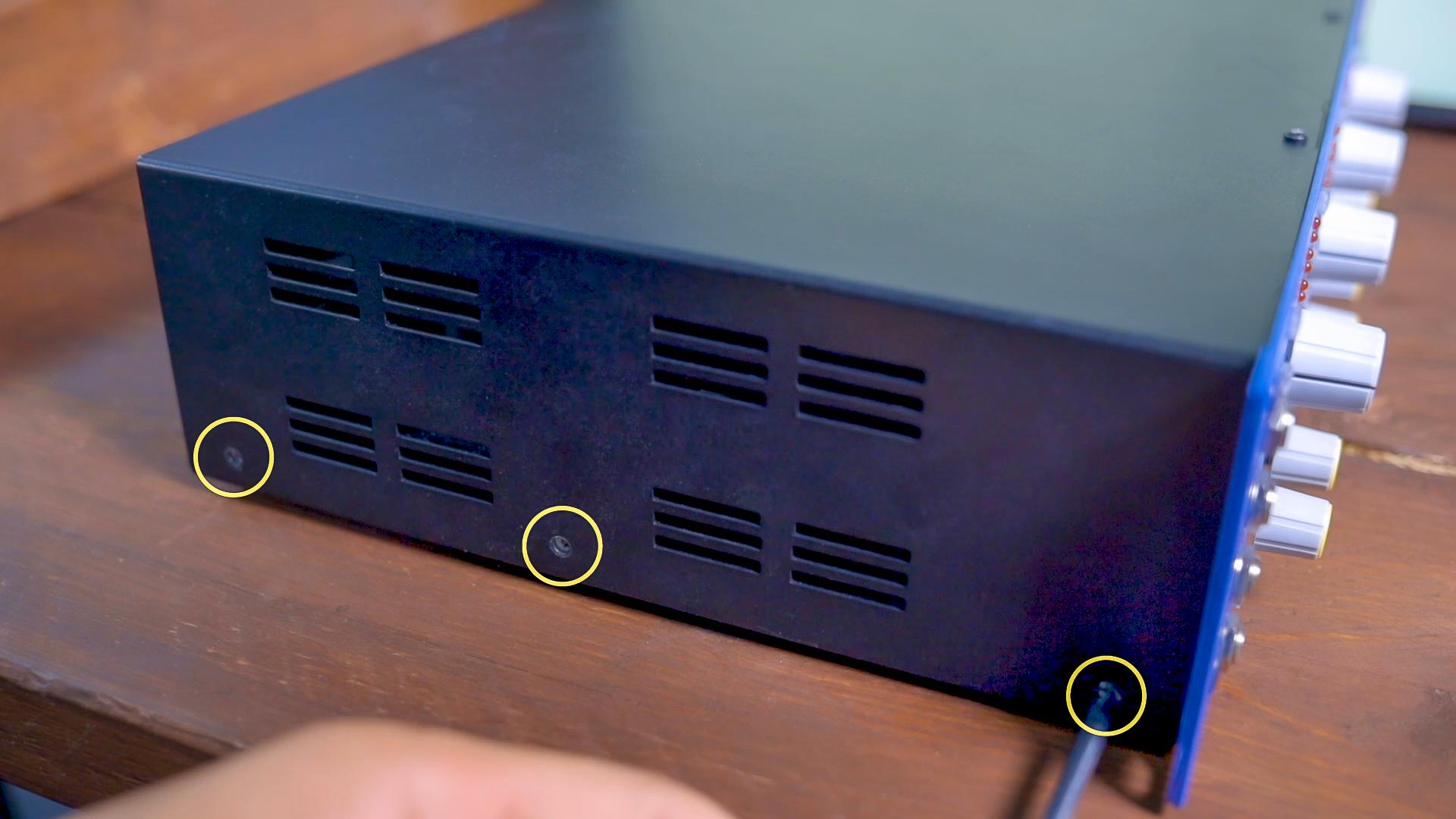

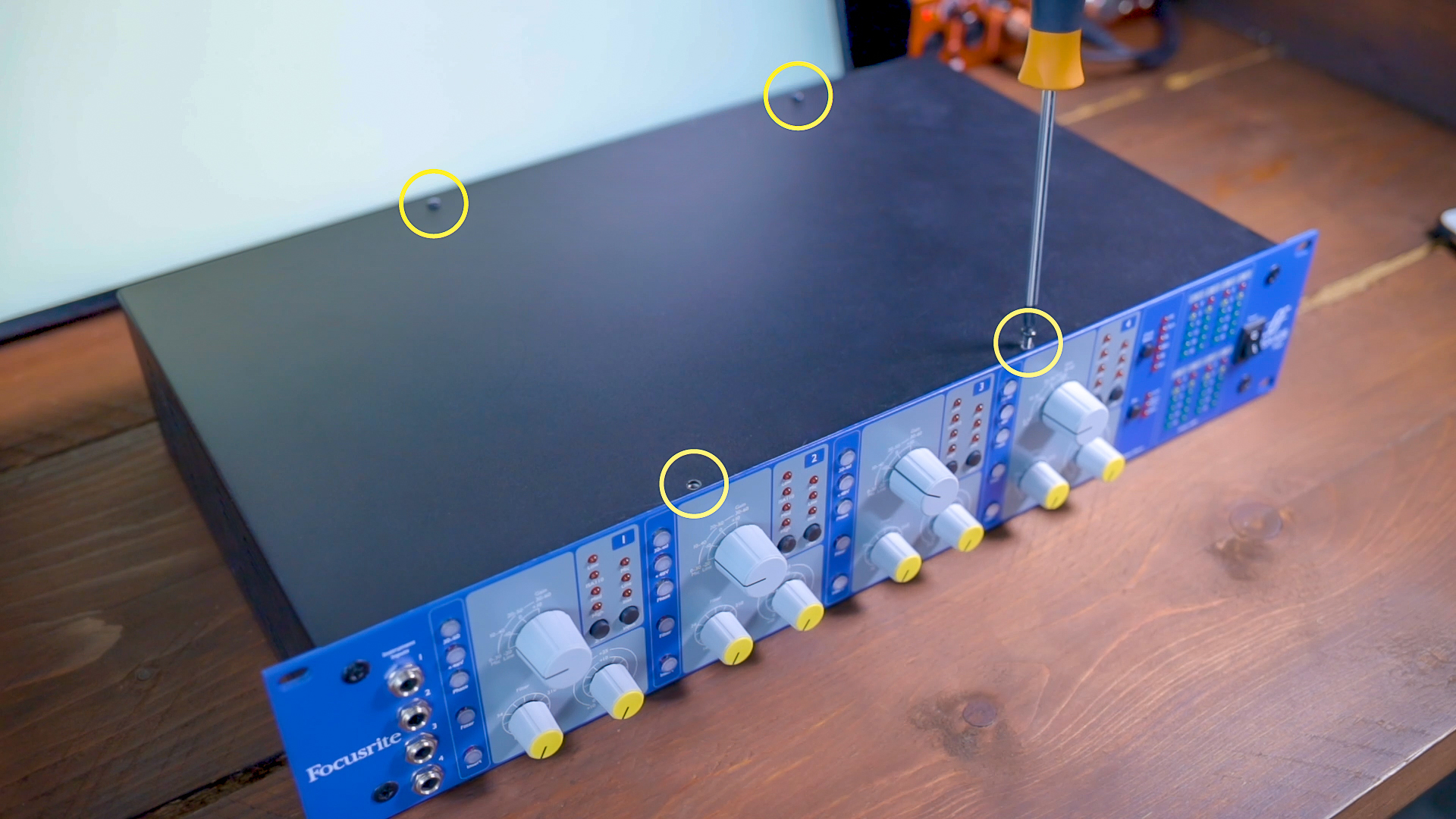

1. ISA のトップとサイドにトップカバーを固定している 11 本のプラスネジを取り外してください。 一部の ISA 428 Mk2 および ISA 828 Mk2 モデルでは、トップカバー蓋にアースケーブルが取り付けられているため、トップカバーを取り外す際は注意してください。

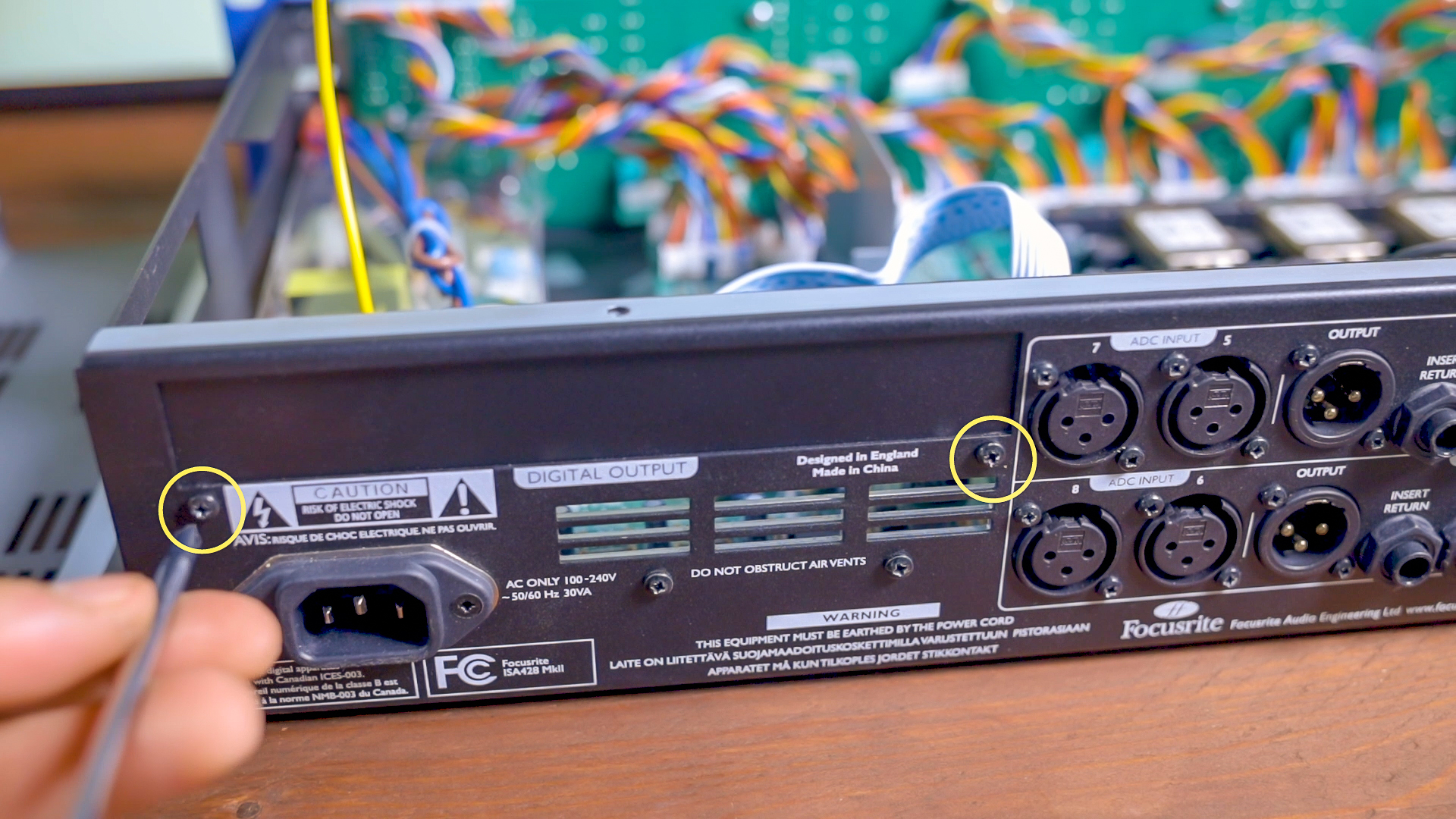

2. ブランキングプレートを固定している 2 本のネジを外してください。 ネジは保管してください。デジタルカードをリアパネルに固定するために使用します。 ブランキングプレートは破棄できます。

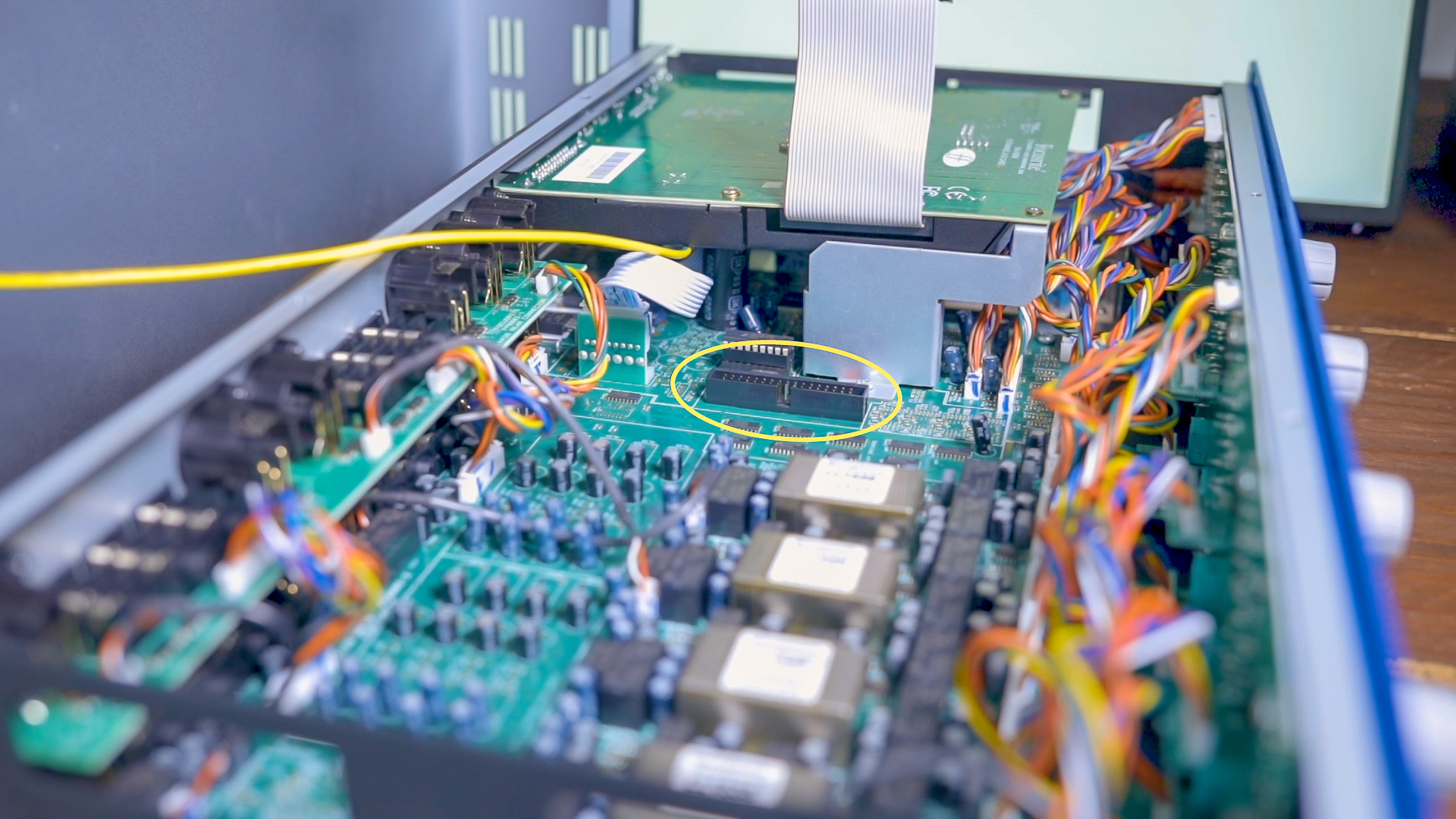

3. カードのリボンケーブルが PCB プラグに向くように、カードを ISA に配置してください。

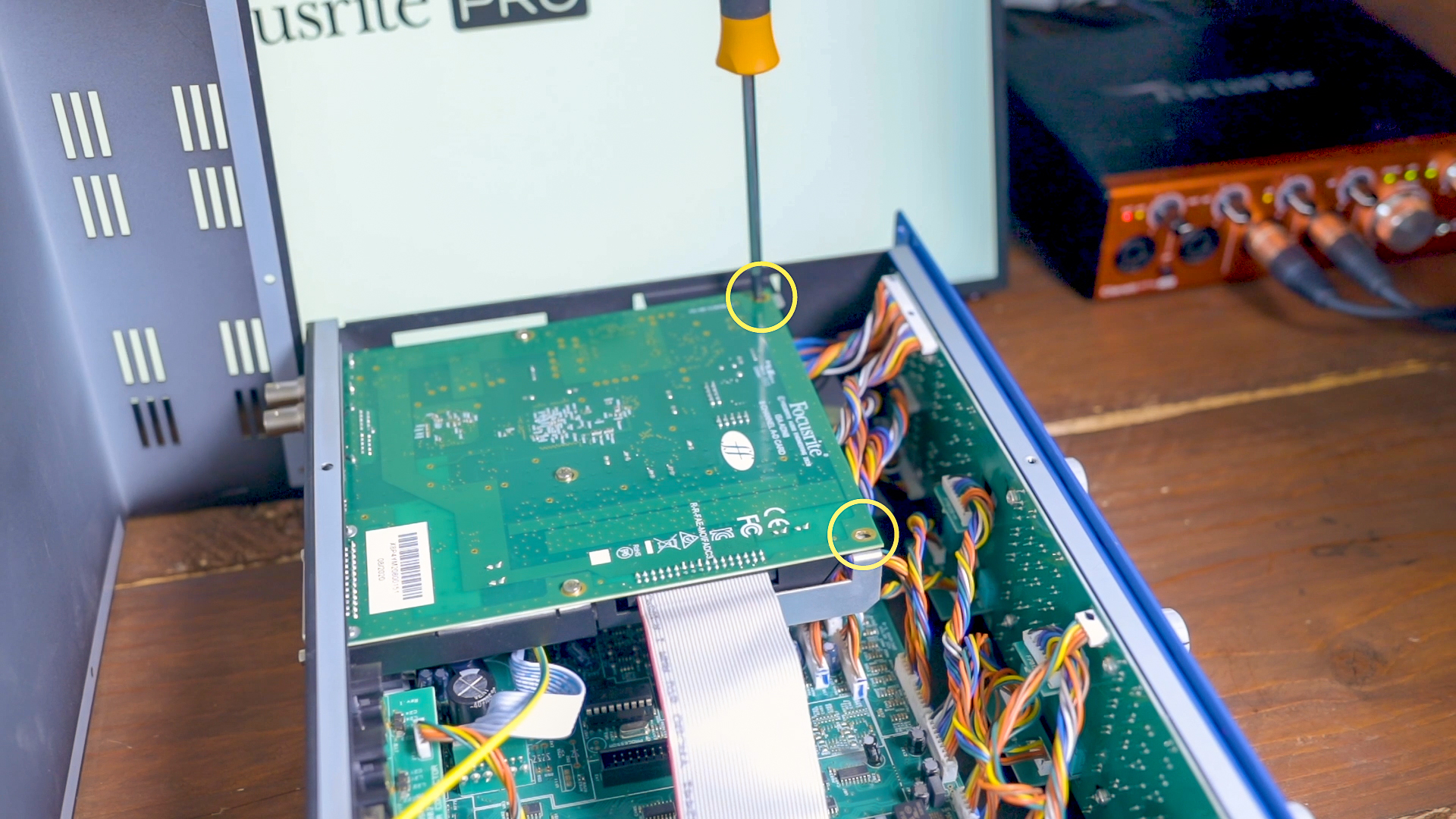

カードの背面にある 2 つの取り付け穴を下のブラケットの穴に合わせ、キットに付属のネジのうち 2 本をゆるく取り付けてください。 ブランキングプレートから保管したネジをカードの背面に再度取り付け、その後すべてのネジを完全に締めてください。

キットに付属の 3 本目のネジは、トップカバーを通して取り付けます。

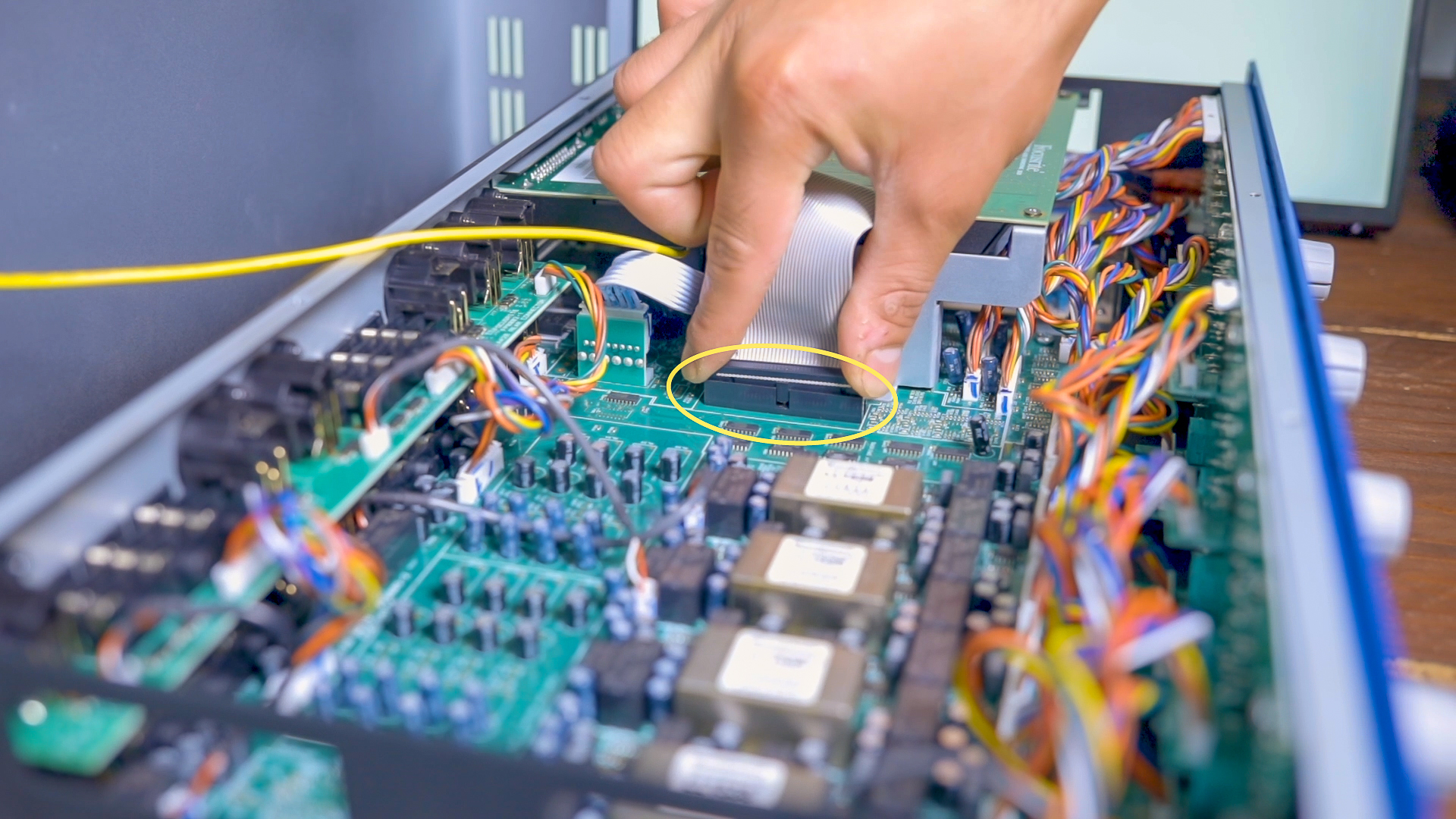

4. PCB 取り付けリボンプラグには、2 つの嵌合ラッチが装備されています。 ラッチを完全に開いた状態で、A-D コネクタをラッチがカチッと閉じるまで押し下げてください。

5. トップカバーを元に戻すには：11 本のネジを再度取り付けてください。 安全アースストラップ（黄色）が A-D カードに挟まれないように注意してください。

6. 付属のネジをトップカバーに通して取り付けてください。

7. ISA 428/828 MkII を初期化して、ISA ADN A-D カードを認識させてください。 これを行うには：フロントパネルのスイッチのいずれかを押し続けた状態で、ISA の電源をオンにしてください。 フロントパネルが点灯したら、スイッチを離してください。デジタルカードがアクティブになります。

8. ADN カードを初めて起動する際、ファームウェアアップデートが必要になる場合があります。 ファームウェアアップデートは RedNet Control アプリケーションで自動的に処理されます。
