44.1kHz 및 48kHz 샘플 레이트에서 듀얼 ADAT 모드의 18i20 4세대에 적용됩니다.
Focusrite Control 2 버전 1.490부터 Scarlett 18i20 4세대는 이제 16채널 ADAT I/O를 지원합니다. 이제 세 대의 18i20 4세대를 결합하여 총 24개의 아날로그 입력과 26개의 아날로그 출력을 사용할 수 있습니다.
두 개의 다른 확장 프리앰프 또는 오디오 인터페이스를 18i20 4세대에 연결하려면, 이 문서를 참조하세요: 16채널 ADAT I/O - Scarlett 18i20 4세대.
필요한 것:
- Scarlett 18i20 4세대 × 3
- Focusrite Control 2 버전 1.490 이상
- ADAT 라이트파이프/TOSLINK 광케이블 × 4
-
Focusrite Control 2와 호환되는 컴퓨터
다음 참조 Focusrite Control 2 | 릴리스 노트 -
44.1 또는 48kHz 샘플 레이트
샘플 레이트, 비트 뎁스 및 버퍼 크기 설명 -
듀얼 ADAT 디지털 포트 모드
RCA S/PDIF 입력이 비활성화됩니다 — 디지털 I/O 모드

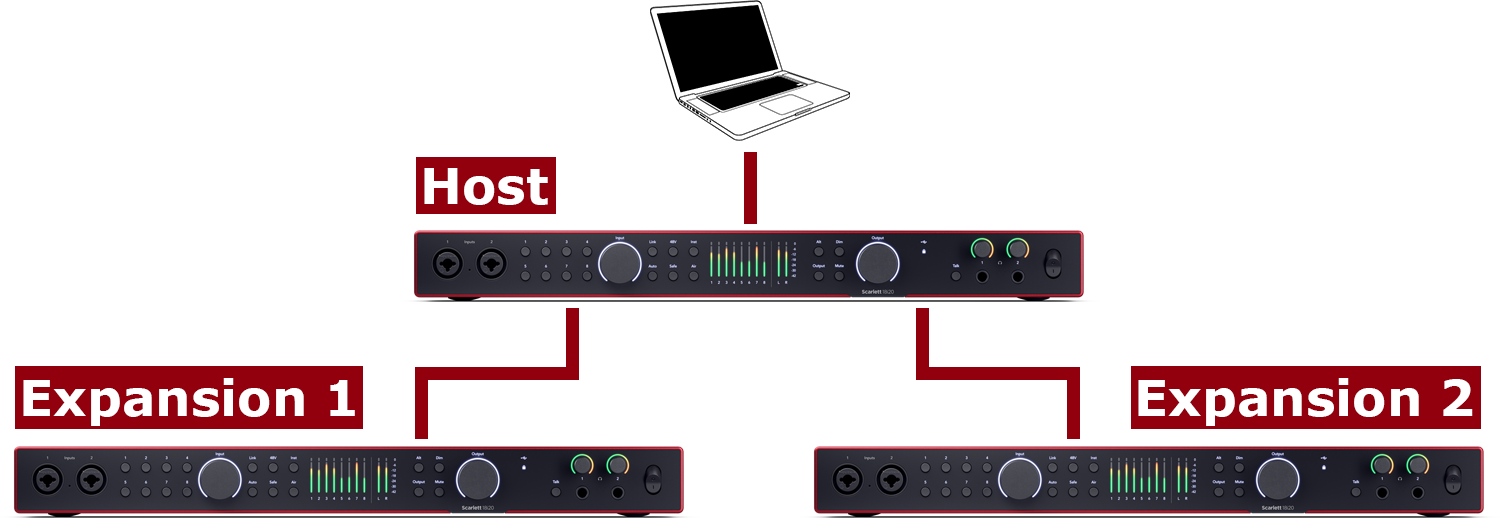

ADAT은 세 개의 18i20을 연결하는 데 사용할 디지털 오디오 형식입니다. 한 번에 하나의 18i20만 USB를 통해 컴퓨터에 연결할 수 있기 때문입니다. 이 가이드에서는 USB를 통해 컴퓨터에 연결되는 메인 오디오 인터페이스 역할을 하는 18i20을 호스트라고 부릅니다. 나머지 두 유닛은 확장이라고 부릅니다.
1단계: 확장 18i20 구성
Focusrite Control 2는 USB를 통해 하나의 18i20과만 작동할 수 있으므로, 확장 18i20을 독립형 확장 프리앰프로 구성하려면 한 번에 하나씩 연결해야 합니다.
이제 이 버튼을 클릭하고 지침에 따라 확장 18i20을 독립형 모드로 설정하세요.
그런 다음 아래와 같이 라우팅, 샘플 레이트 및 클로킹을 설정할 수 있습니다.
확장 18i20:
라우팅

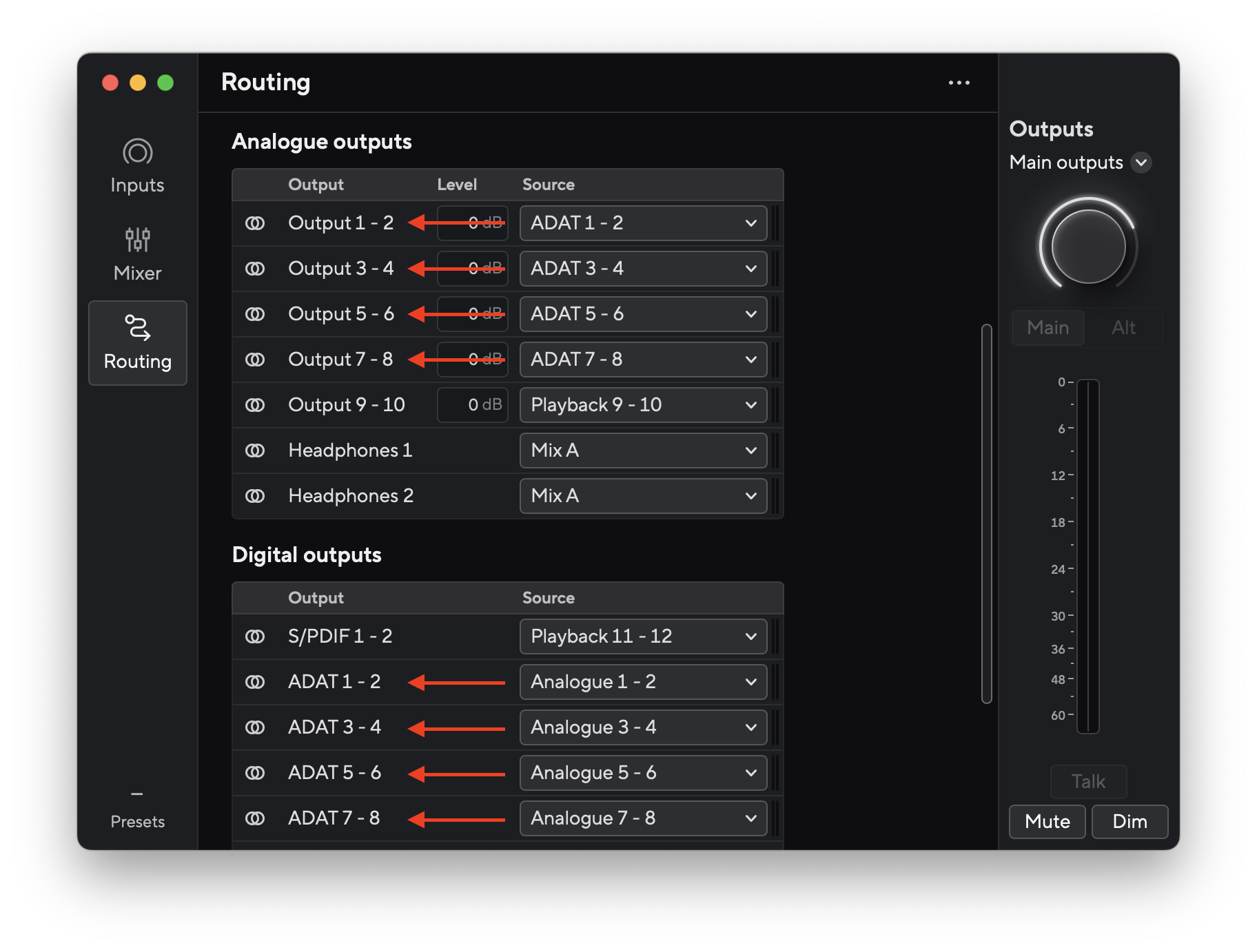

다른 설정을 염두에 두고 있지 않다면, 두 확장 18i20 모두에 표준 독립형 라우팅을 사용하세요:
- 아날로그 출력에서 출력 1–8의 소스를 ADAT 1–8로 설정합니다.
- 디지털 출력에서 ADAT 1–8의 소스를 아날로그 1–8로 설정합니다.
확장 18i20:
샘플 레이트 및 클로킹
ADAT I/O의 전체 16채널은 44.1 및 48kHz에서만 사용할 수 있습니다. 확장 18i20을 호스트 18i20 및 DAW가 사용할 샘플 레이트와 동일하게 설정해야 합니다.
-
더 많은 옵션 →
환경설정 →

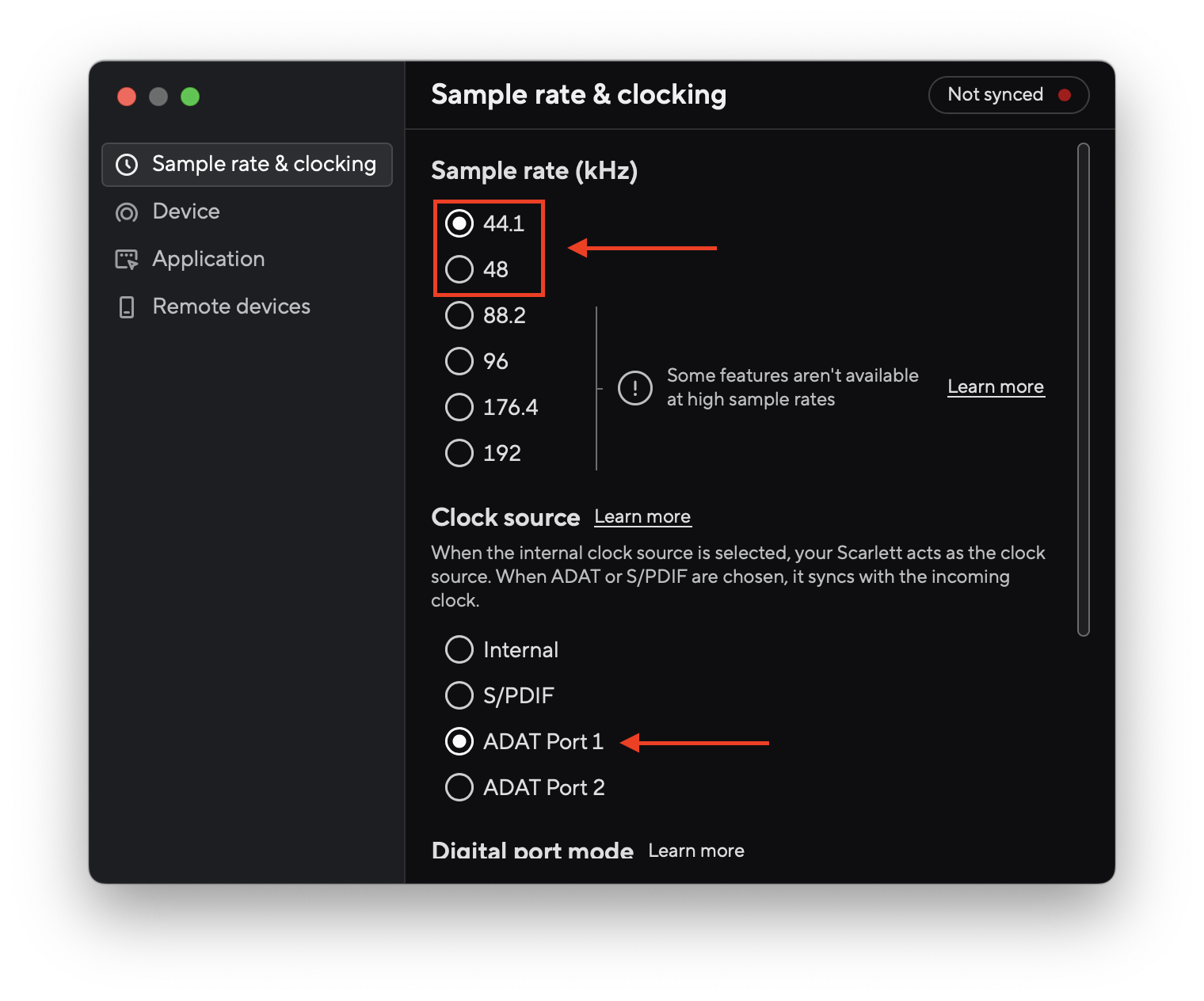

샘플 레이트 및 클로킹으로 이동합니다.
- 두 확장 18i20 모두에 대해 선택한 샘플 레이트, 44.1 또는 48kHz를 선택합니다.
나중에 샘플 레이트를 변경해야 하는 경우, 두 확장 유닛 모두에 대해 이 과정을 반복하세요.
클로킹은 오디오 장치가 서로 디지털 방식으로 동기화할 수 있도록 합니다. 이 설정에서 두 확장 18i20은 ADAT Optical In 1을 통해 리더인 호스트 18i20의 디지털 클록을 따릅니다.
- 두 확장 18i20 모두에 대해 클록 소스를 ADAT 포트 1로 설정합니다.
클록 소스 선택에 대해 자세히 알고 싶다면 이 문서를 확인하세요: 클로킹 이해하기.
아직 확장 18i20에 ADAT 케이블을 연결하지 않았으므로, Focusrite Control 2에 동기화되지 않음 ⚫︎이 표시됩니다. 마지막으로, 확장 18i20에서는 Optical 2 또는 S/PDIF를 사용하지 않을 것이므로 확장 유닛의 디지털 포트 모드는 그대로 두셔도 됩니다.
디지털 포트 모드 선택에 대해 자세히 알아보려면 이 문서를 참조하세요: 디지털 I/O 모드.
이제 첫 번째 확장 18i20의 USB를 컴퓨터에서 분리하고 두 번째 유닛에 대해 위의 단계를 반복할 수 있습니다.
2단계: ADAT 연결

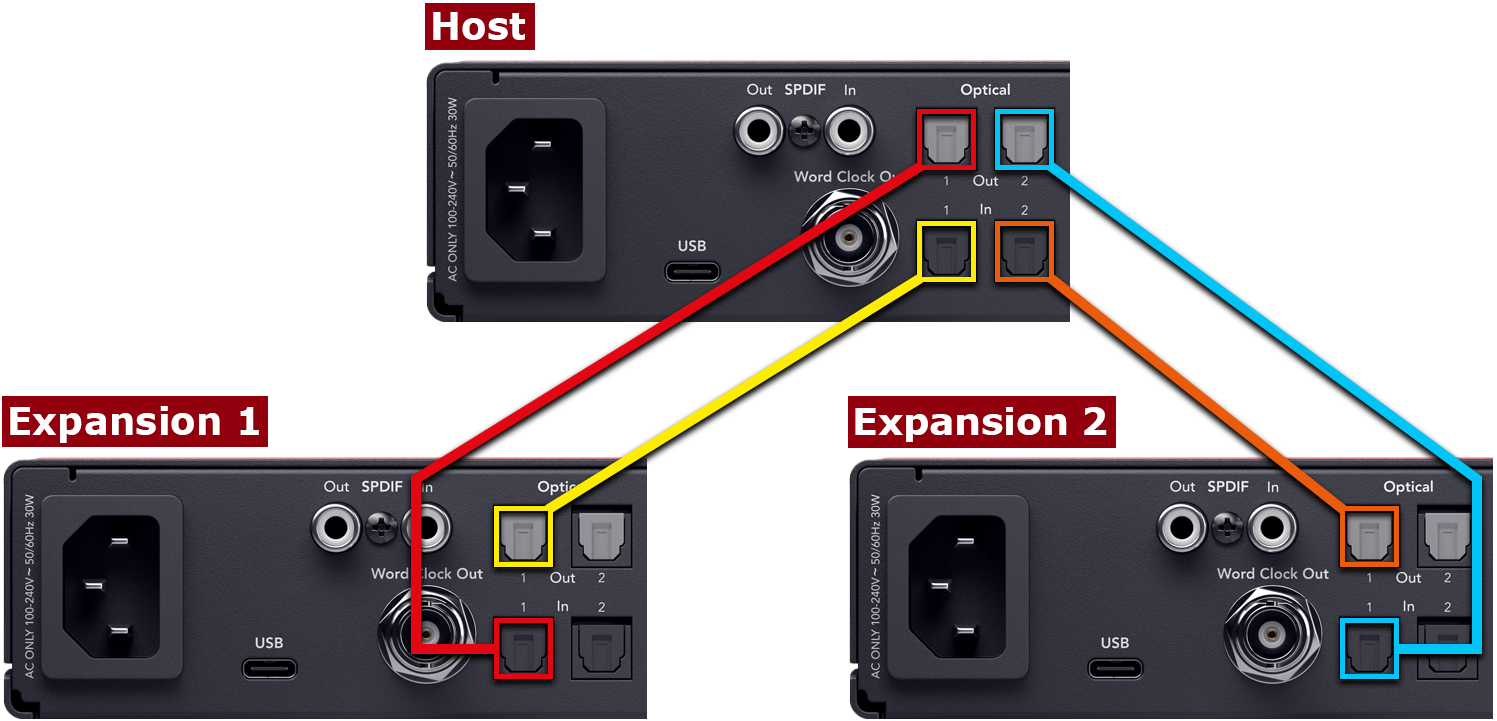

네 개의 ADAT 라이트파이프/TOSLINK 케이블을 사용하여 아래 다이어그램과 같이 세 개의 18i20을 연결하세요.
확장 1 Optical Out 1 → 호스트 Optical In 1
확장 1 Optical In 1 → 호스트 Optical Out 1
확장 2 Optical Out 1 → 호스트 Optical In 2
확장 2 Optical In 1 → 호스트 Optical Out 2
3단계: 호스트 18i20 구성
이제 USB를 통해 호스트 18i20을 컴퓨터에 연결할 수 있습니다. 확장 유닛과 마찬가지로 펌웨어 업데이트를 수락하고, 보존하려는 설정이 없다면 18i20을 기본 설정으로 복원하는 것을 권장합니다.
더 많은 옵션 →
환경설정 →
장치 설정 → 기본 설정으로 재설정
호스트 18i20:
라우팅
이전과 마찬가지로, 사용하려는 다른 설정이 없다면 다음과 같이 ADAT 출력을 구성하세요:

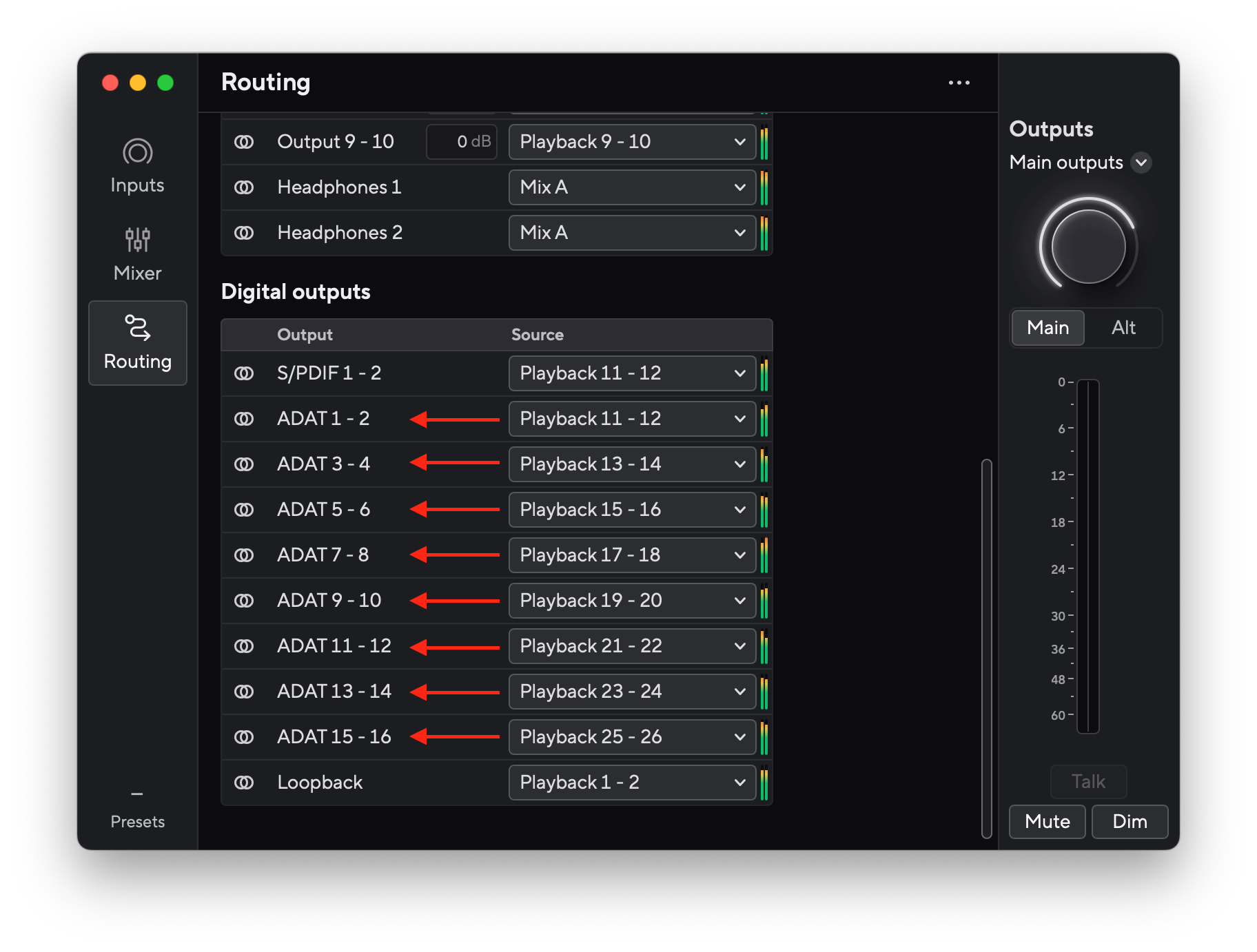

- 디지털 출력에서 ADAT 1–16의 소스를 재생 11–26으로 설정합니다.
이제 확장 18i20에 대해 선택한 것과 동일한 샘플 레이트를 선택하세요. 기억하세요, ADAT I/O의 전체 16채널을 활성화하려면 44.1 또는 48kHz의 샘플 레이트를 사용해야 하며, 18i20과 DAW 모두 동일한 샘플 레이트를 사용해야 합니다.
-
더 많은 옵션 →
환경설정 →

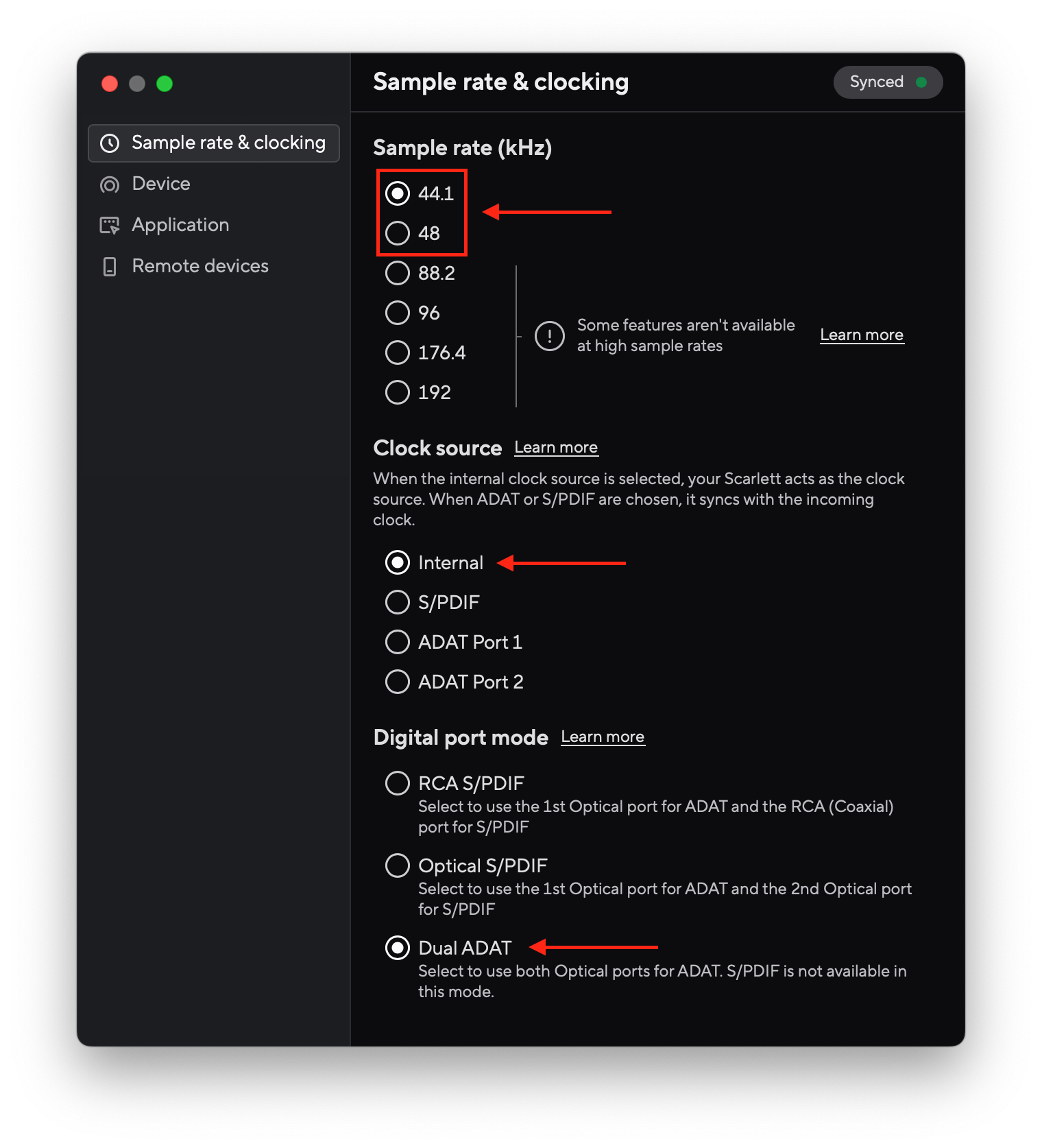

샘플 레이트 및 클로킹으로 이동합니다.
- 호스트 18i20*에 대해 선택한 샘플 레이트, 44.1 또는 48kHz를 선택합니다.
*호스트 18i20은 DAW의 샘플 레이트를 사용하도록 자동으로 전환될 수 있습니다. 모든 소프트웨어도 선택한 샘플 레이트인 44.1kHz 또는 48kHz로 작동하는지 확인하세요.
호스트 18i20은 클록 리더가 되므로 자체 내부 클록을 따르도록 구성해야 합니다.
- 호스트 18i20의 클록 소스를 내부로 설정합니다.
클록 소스 선택에 대해 자세히 알고 싶다면 이 문서를 확인하세요: 클로킹 이해하기.
마지막으로, 호스트 18i20에서 ADAT 광 포트 두 세트를 모두 사용하므로 호스트 18i20을 듀얼 ADAT 모드로 설정해야 합니다(클로킹 이해하기).
- 호스트 18i20의 듀얼 포트 모드를 듀얼 ADAT로 설정합니다.
디지털 포트 모드 선택에 대해 자세히 알아보려면 이 문서를 참조하세요: 디지털 I/O 모드.
이제 세 개의 18i20 모두에 대해 샘플 레이트와 클로킹을 구성하고 ADAT 케이블을 연결했으므로, 세 개의 18i20이 모두 동기화되어야 합니다.

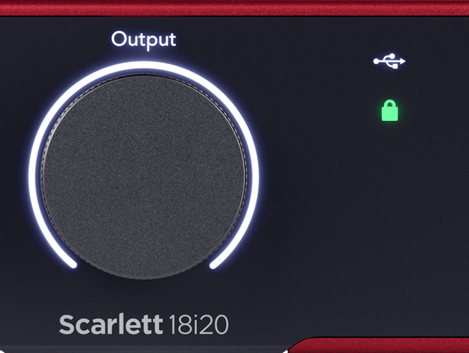

호스트 18i20에 대한 Focusrite Control 2에서
동기화됨 ⚫︎이 표시되어야 하며, 세 개의 18i20 모두에서
동기화 상태
LED가 녹색으로 켜져야 합니다.
4단계: ADAT 입력 및 출력 테스트

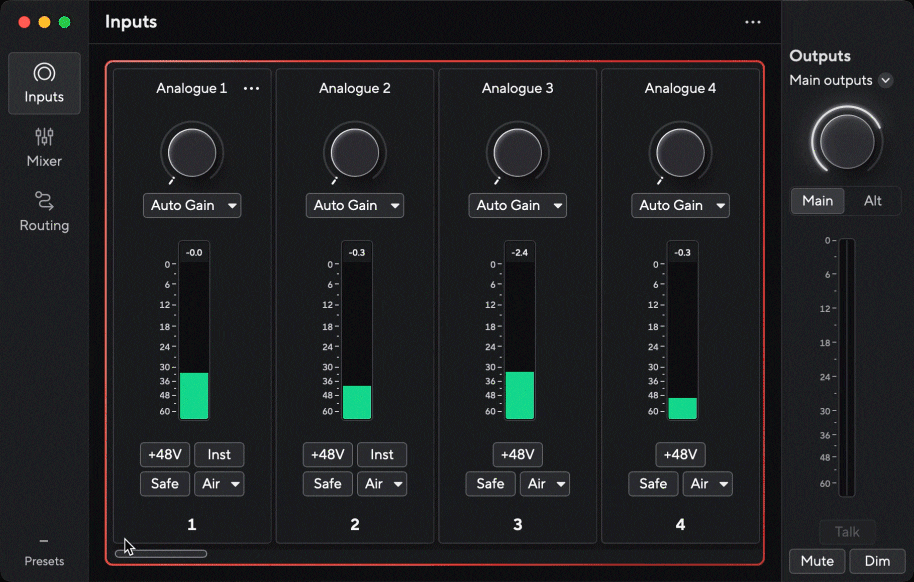

확장 18i20의 신호가 호스트 18i20에서 수신되고 있는지
Focusrite Control 2의
입력 섹션에서 확인할 수 있습니다. 입력 13~28은
ADAT 1~16에서 수신된 신호를 표시합니다.
DAW에서 입력 및 출력을 테스트할 수도 있습니다. 제안한 라우팅을 사용한 경우, 세 대의 18i20의 입력 및 출력은 DAW에서 다음 입력 및 출력 번호를 차지합니다.
입력 번호
| DAW | 하드웨어 입력 |
|---|---|
| 1 | 호스트 아날로그 1 |
| 2 | 호스트 아날로그 2 |
| 3 | 호스트 아날로그 3 |
| 4 | 호스트 아날로그 4 |
| 5 | 호스트 아날로그 5 |
| 6 | 호스트 아날로그 6 |
| 7 | 호스트 아날로그 7 |
| 8 | 호스트 아날로그 8 |
| 9 / 루프 1 | 호스트 루프백 1 |
| 10 / 루프 2 | 호스트 루프백 2 |
| 11 / 디지털 1 | 확장. 1 아날로그 1 |
| 12 / 디지털 2 | 확장. 1 아날로그 2 |
| 13 / 디지털 3 | 확장. 1 아날로그 3 |
| 14 / 디지털 4 | 확장. 1 아날로그 4 |
| 15 / 디지털 5 | 확장. 1 아날로그 5 |
| 16 / 디지털 6 | 확장. 1 아날로그 6 |
| 17 / 디지털 7 | 확장. 1 아날로그 7 |
| 18 / 디지털 8 | 확장. 1 아날로그 8 |
| 19 / 디지털 9 | 확장. 2 아날로그 1 |
| 20 / 디지털 10 | 확장. 2 아날로그 2 |
| 21 / 디지털 11 | 확장. 2 아날로그 3 |
| 22 / 디지털 12 | 확장. 2 아날로그 4 |
| 23 / 디지털 13 | 확장. 2 아날로그 5 |
| 24 / 디지털 14 | 확장. 2 아날로그 6 |
| 25 / 디지털 15 | 확장. 2 아날로그 7 |
| 26 / 디지털 16 | 확장. 2 아날로그 8 |
출력 번호
| DAW | Focusrite Control 2 | 하드웨어 출력 |
|---|---|---|
| 1–2 | 재생 1 - 2 | 믹스 A 설정에 따라 다름 |
| 3–4 | 재생 3 - 4 | 호스트 출력 3 - 4 |
| 5–6 | 재생 5 - 6 | 호스트 출력 5 - 6 |
| 7–8 | 재생 7 - 8 | 호스트 출력 7 - 8 |
| 9–10 | 재생 9 - 10 | 호스트 출력 9 - 10 |
| 11–12 | 재생 11 - 12 | 확장. 1 출력 1 - 2 |
| 13–14 | 재생 13 - 14 | 확장. 1 출력 3 - 4 |
| 15–16 | 재생 15 - 16 | 확장. 1 출력 5 - 6 |
| 17–18 | 재생 17 - 18 | 확장. 1 출력 7 - 8 |
| 19–20 | 재생 19 - 20 | 확장. 2 출력 1 - 2 |
| 21–22 | 재생 21 - 22 | 확장. 2 출력 3 - 4 |
| 23–24 | 재생 23 - 24 | 확장. 2 출력 5 - 6 |
| 25–26 | 재생 25 - 26 | 확장. 2 출력 7 - 8 |

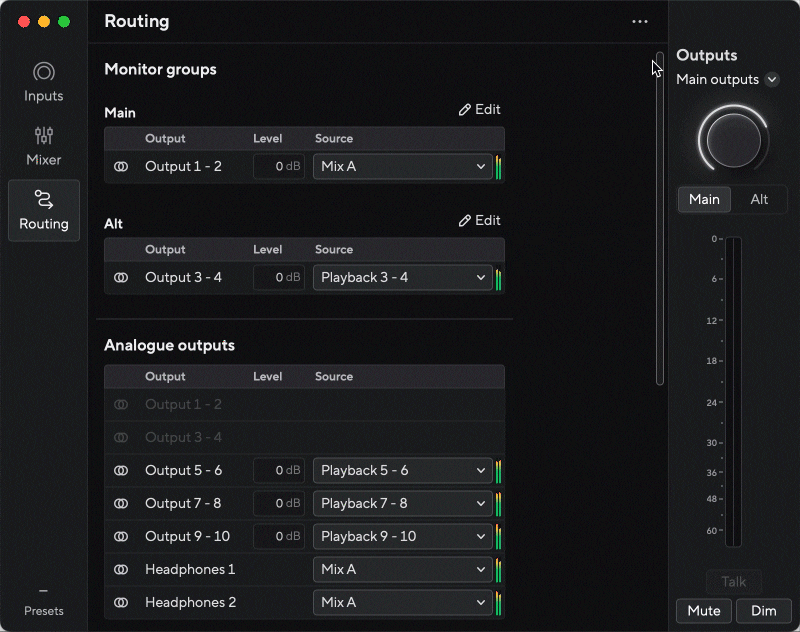

DAW에서 출력을 테스트하는 것과 더불어, Focusrite Control 2의
라우팅
섹션에서 신호가 출력으로 성공적으로 라우팅되고 있는지 확인할 수 있습니다.

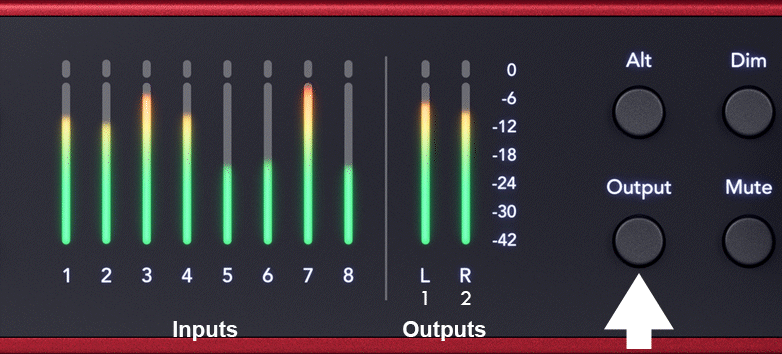

마지막으로, 전면 패널 미터를 사용하여 각 18i20의 아날로그 입력 및 출력에 대한 신호를 확인할 수 있습니다. 미터 L과 R은 항상 아날로그 출력 1 - 2의 미터링을 표시합니다. 기본적으로 미터 1~8은 아날로그 입력 1~8의 미터링을 표시합니다. 그러나 출력 버튼을 누르면 미터 1~8이 아날로그 출력 3~10의 미터링을 표시합니다.
이제 세 대의 18i20을 사용할 준비가 되었습니다.
