적용 대상: Red 4Pre, Red 8Pre, Red 8Line, Red 16Line
Red에서 Dante 입력 및 출력을 구성하려면 해당 Red의 Dante 포트 및 컴퓨터의 표준 네트워크 포트가 모두 나머지 Dante 네트워크에 연결되어 있는지 확인해야 합니다.
컴퓨터의 이더넷 포트에서 네트워크로의 연결은 구성 전용이며, 이 연결을 통해 오디오 데이터가 전송되지 않습니다. 모든 것이 구성되면 원하는 경우 컴퓨터의 네트워크 포트에서 Dante 네트워크로의 연결을 끊을 수 있습니다.
Dante Controller에서의 라우팅
Red의 Dante 입력/출력으로 신호를 라우팅하려면 Dante Controller를 컴퓨터에 다운로드하여 설치해야 합니다:
audinate.com/products/software/dante-controller
Dante Controller를 사용하면 Dante 장치 간에 오디오 채널을 라우팅할 수 있습니다.
Dante를 통해 Red 인터페이스로 오디오를 전송하고 받으려면 Dante Controller의 Routing 탭에서 구독을 만들어야 합니다.
이 섹션에서 장치는 송신기(Transmitters)와 수신기(Receivers)로 나열됩니다. 송신기(Transmitter)는 오디오를 전송할 Dante 장치이고 수신기(Receiver)는 오디오를 수신할 장치입니다.

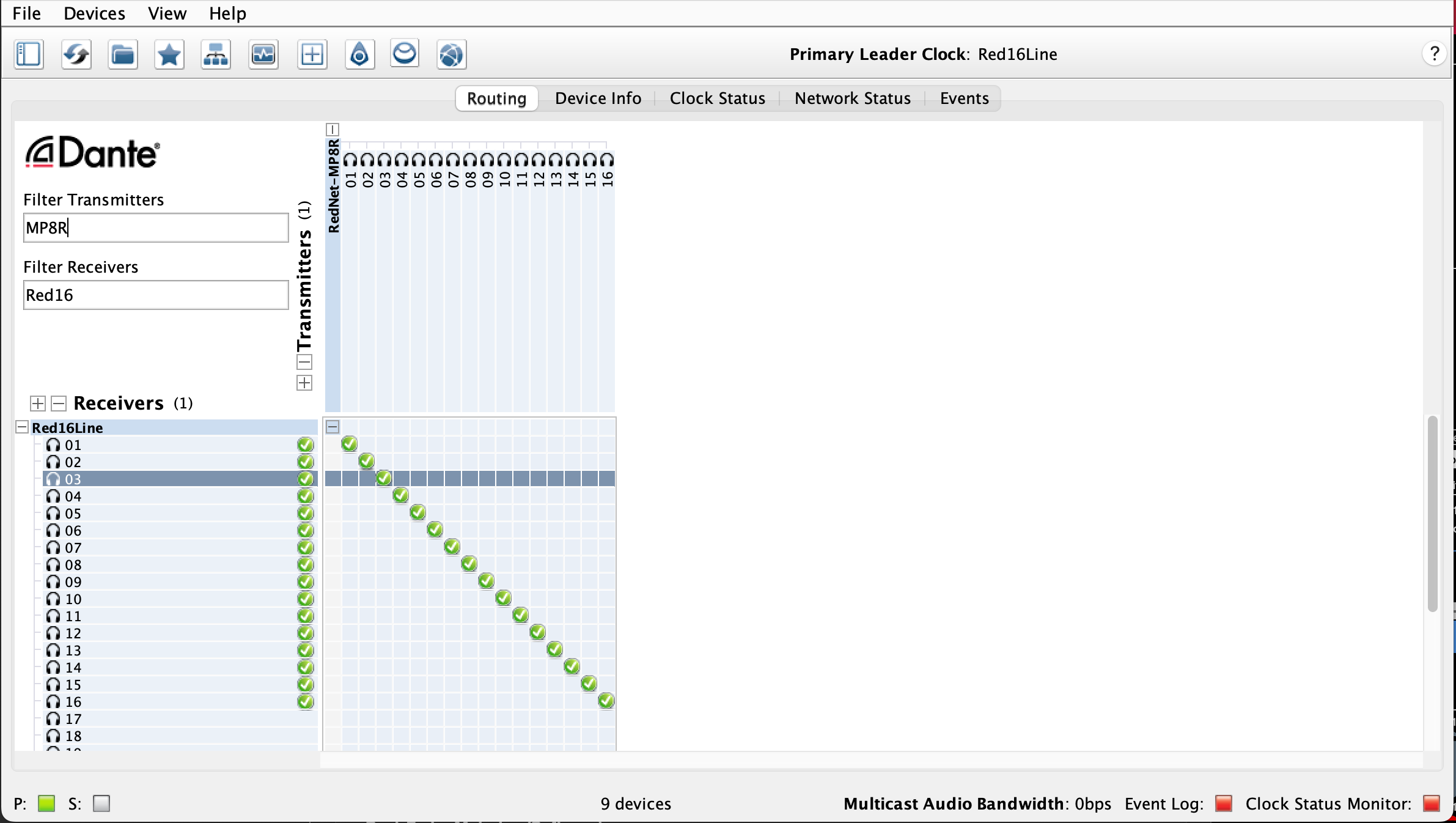

이 스크린샷에서 RedNet MP8R은 Red16Line으로 오디오를 전송할 장치로 설정되어 있습니다. 체크 표시가 있는 녹색 버블은 MP8R에서 Red16Line으로 올바른 구독이 이루어졌음을 나타냅니다. 라우팅 매트릭스를 클릭하여 구독을 만들 수 있습니다.
DAW에서 Dante 오디오 녹음하기
Dante Controller에서 모든 라우팅이 완료되면 DAW에서 Red의 수신 채널로 들어오는 신호를 녹음할 수 있습니다.
Red Range의 입력 신호가 DAW에 표시되는 순서는 사용자가 구성할 수 있으므로 RedNet Control의 "Input Routing" 탭을 사용하여 Red의 Dante 입력에 어떤 DAW 입력이 설정되어 있는지 확인해야 합니다:

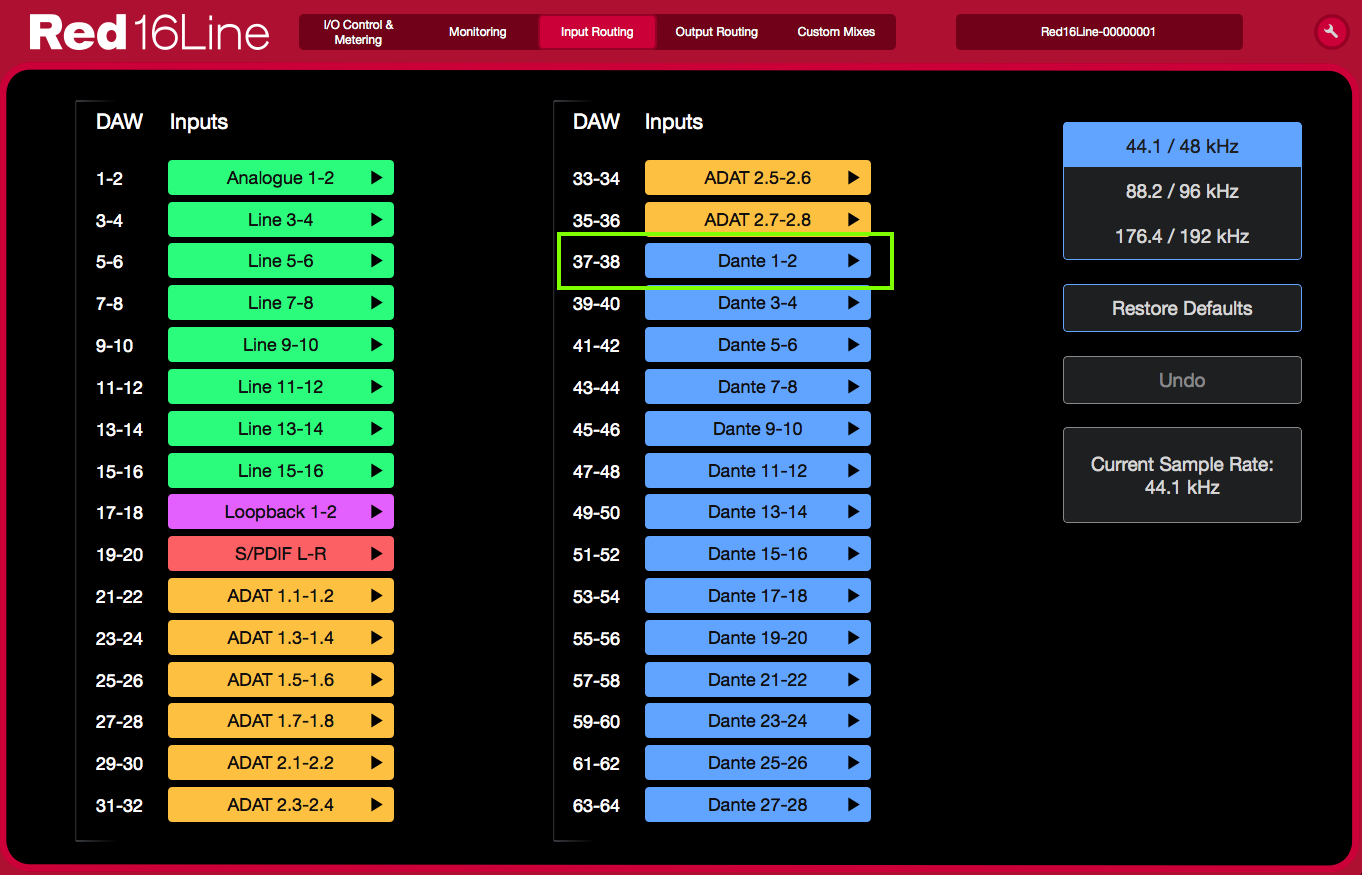

위의 예에서는 이 Red 16Line의 첫 번째 Dante 입력을 녹음하려면 DAW에서 Input 37을 선택해야 합니다.
DAW에서 Dante 출력으로 신호 보내기
DAW에서 Dante 네트워크의 장치로 오디오를 전송하려면 DAW에서 Red의 Dante 출력 중 하나를 선택해야 합니다.
Red 장치의 출력 라우팅은 사용자가 구성할 수 있으므로 RedNet Control의 Output Routing 탭을 사용하여 DAW 출력 신호를 원하는 Dante 출력으로 라우팅해야 합니다:

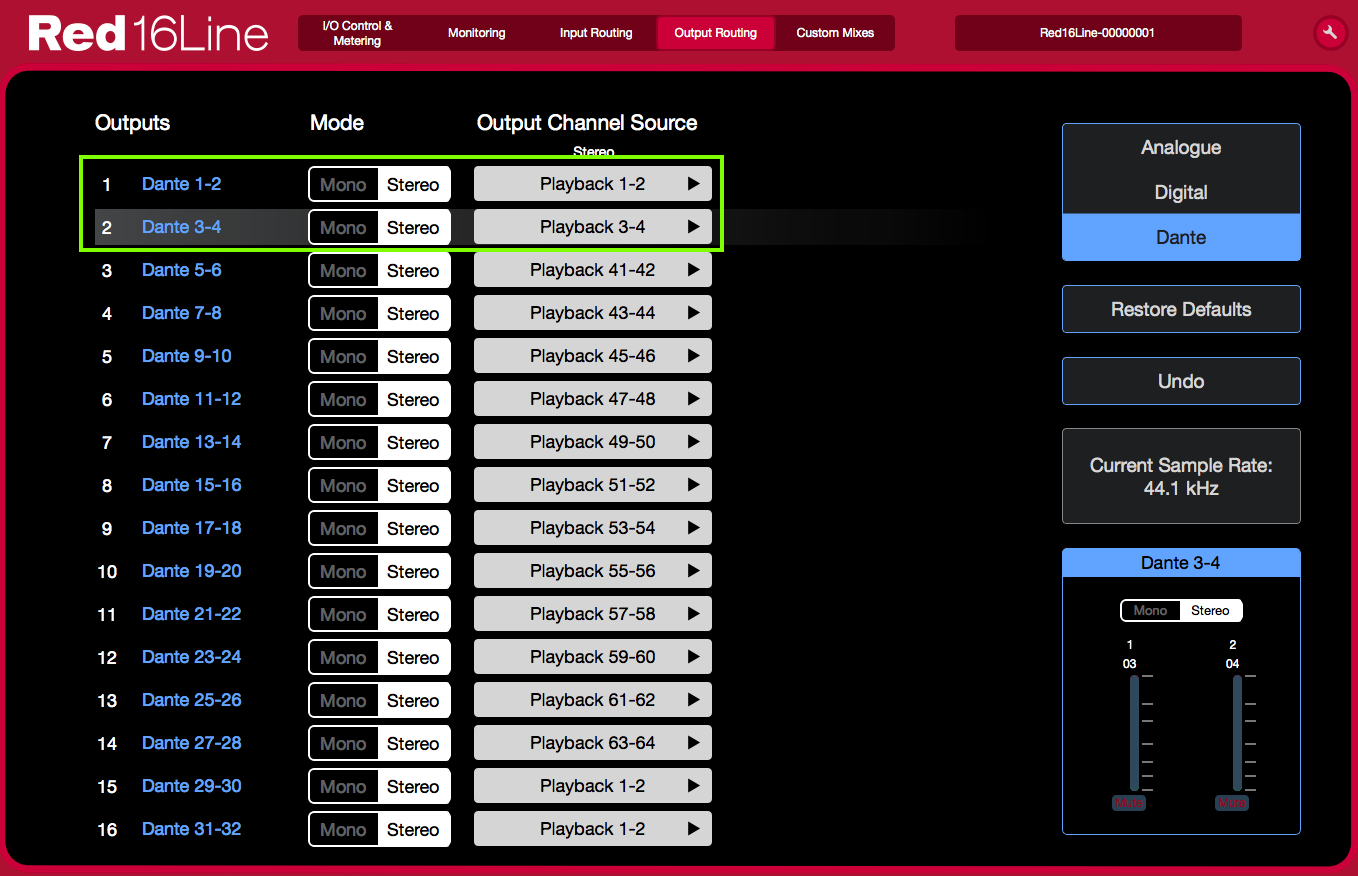

위의 예에서 DAW 출력 1-2는 Dante 출력 1-2로 라우팅되었습니다. DAW 출력 3-4는 Dante 출력 3-4로 라우팅되었습니다.
Red 입력을 Dante 카드로 라우팅하기
Red 범위는 또한 인터페이스의 아날로그, SPDIF 및 ADAT 입력을 Dante 출력으로 직접 라우팅하여 해당 신호를 다른 Dante 장치로 직접 라우팅할 수 있는 기능이 있습니다.
이렇게 하려면 RedNet Control의 Output Routing 탭에서 해당 Dante 출력 옆에 원하는 하드웨어 입력을 선택하기만 하면 됩니다:

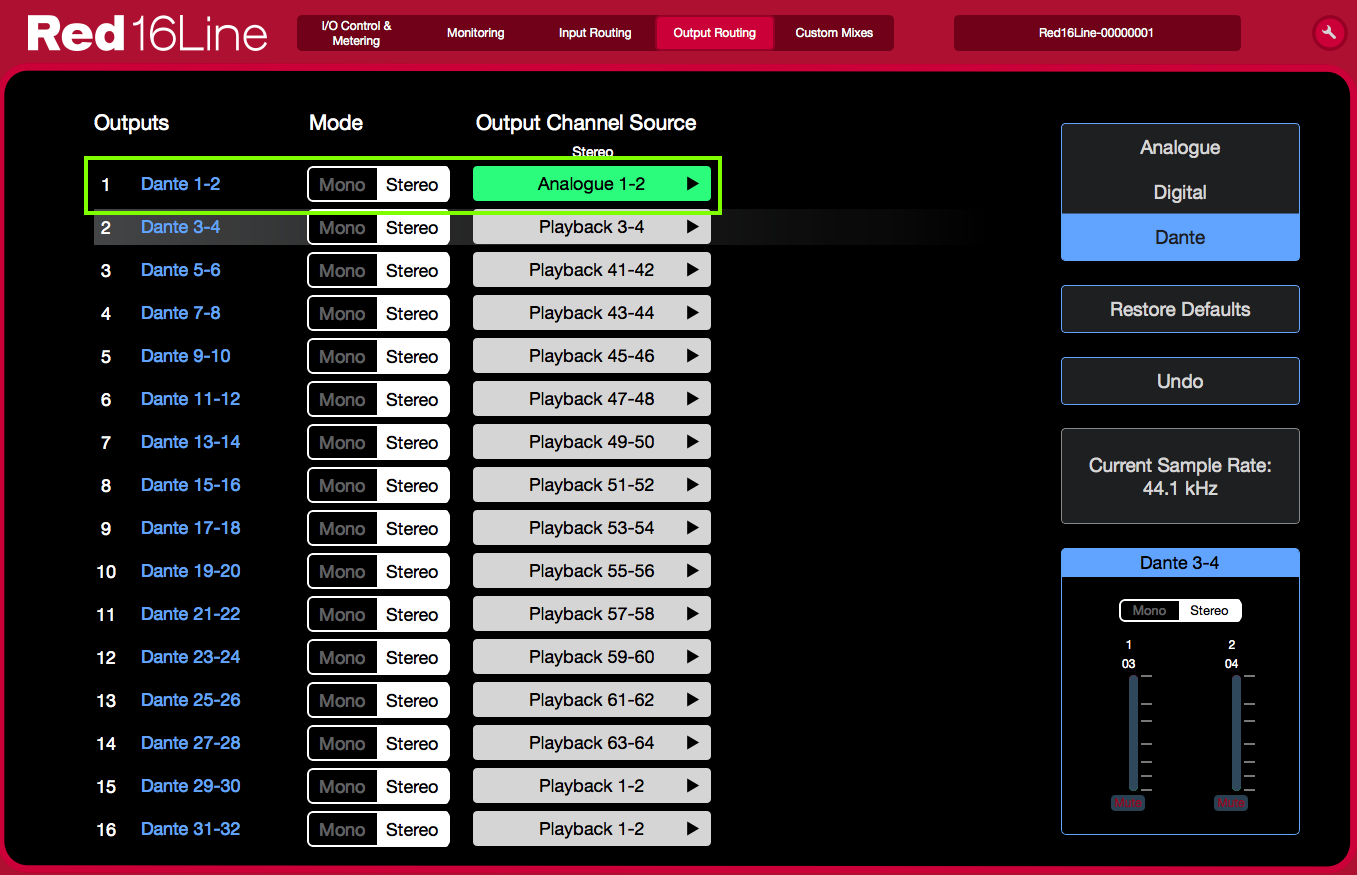

위의 예에서 아날로그 입력 1-2는 Dante 출력 1-2로 라우팅되었습니다.
Dante 입력을 아날로그/디지털 출력으로 라우팅하기
들어오는 Dante 오디오를 Red의 아날로그, S/PDIF 및 ADAT 출력으로 직접 라우팅할 수 있습니다. 이를 통해 Dante 네트워크에서 직접 오디오를 모니터링할 수 있습니다:

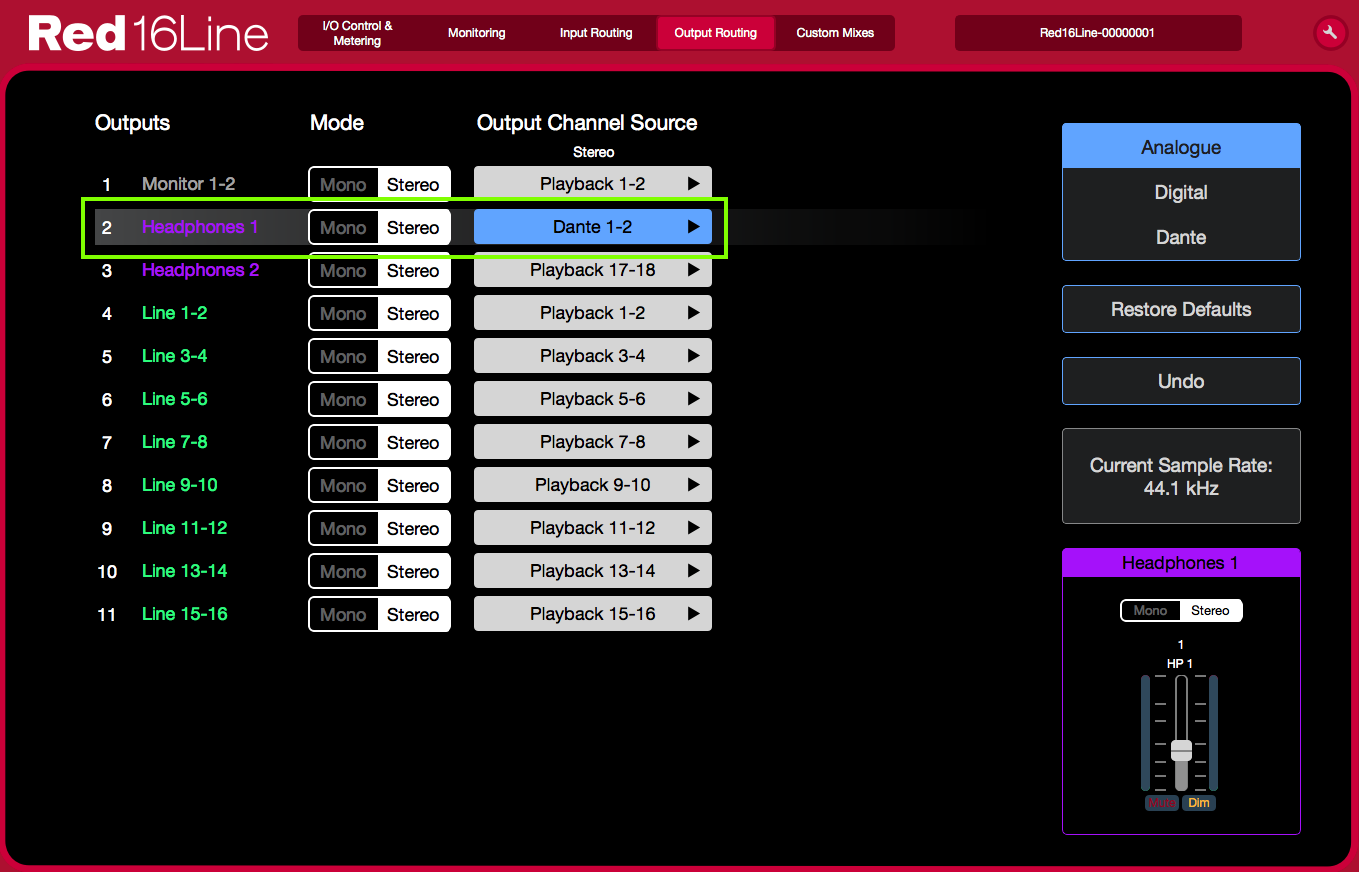

위의 예에서 Dante 입력 1-2는 Red의 첫 번째 헤드폰 출력으로 직접 라우팅되었습니다.
동기화
Red Range에는 Red 인터페이스 자체용과 내장 Dante 카드용의 두 가지 클로킹 도메인이 있습니다.
RedNet Control에서 Red의 클록 소스가 "Dante"로 설정되어 있으면 Red는 다른 모든 Dante 장치처럼 작동하며 클록은 Dante 네트워크에서 자동으로 처리됩니다.
Red의 내부 클록을 사용하거나 SPDIF, ADAT, Wordclock 또는 Loop Sync를 통해 연결된 장치에서 클록을 사용하려는 경우 Dante Controller의 'Enable Sync to External' 옵션이 자동으로 선택되며 Red는 Dante 네트워크의 리더 클록(Leader Clock)이 됩니다.
아래 스크린샷은 Red 4Pre가 기본 리더(Preferred Leader)로 설정되어 있고 Enable Sync To External 옵션이 선택되어 있는 것을 보여줍니다.
