모든 Focusrite 인터페이스 및 프리앰프에 적용됩니다.
Focusrite 인터페이스와 프리앰프는 여러 종류의 입력을 지원하여 다음과 같은 다양한 오디오 소스로 작업할 수 있습니다:
- Mic — 마이크 레벨
- Line — 라인 레벨
- Inst — 악기 레벨

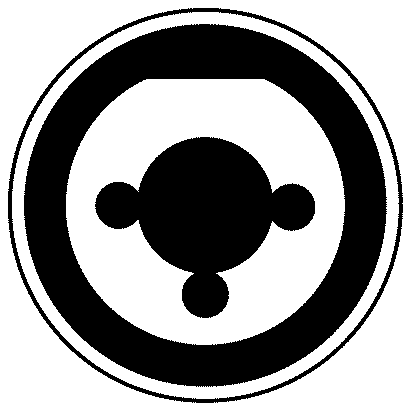

이 세 가지 신호 레벨은 각각 전용 XLR 또는 6.35mm(¼″) 입력을 가질 수 있습니다. 하지만 많은 제품에는 3핀 XLR과 6.35mm(¼″) 잭을 모두 수용하는 콤보 커넥터가 포함되어 있습니다. 커넥터의 XLR 부분은 마이크 전용이며, 중앙의 6.35mm(¼″) 잭은 라인 레벨과 경우에 따라 인스트루먼트 레벨을 모두 수용합니다. 인스트루먼트 입력이 가능한 경우 두 가지를 전환할 수 있는 하드웨어 또는 소프트웨어 스위치가 있습니다.
마이크 레벨
마이크 레벨은 프리앰프에 의한 증폭이 필요한 매우 낮은 신호 레벨입니다. 마이크에서 생성되지만 DI 박스 및 일부 다른 장치에서도 생성되며, 이들은 모두 일반적으로 XLR을 통해 연결됩니다. 모든 Focusrite 제품은 마이크 레벨 연결에 XLR을 사용합니다. XLR 부분이 마이크 레벨 전용이므로 콤보 입력이 있는 제품에서 마이크 설정을 찾을 수 없습니다.
라인 레벨
라인 레벨은 훨씬 더 높은 신호 레벨입니다. 대부분의 오디오 장비는 라인 레벨을 출력하지만 정확한 레벨은 소비자용과 전문가용 장비 간에 다를 수 있습니다. 신디사이저, 드럼 머신, 키보드, 아웃보드 이펙트 및 많은 믹서가 라인 레벨을 출력합니다. 휴대폰, 태블릿 및 노트북의 헤드폰 출력도 엄밀히 말하면 라인 레벨은 아니지만 라인 입력에 연결할 수 있습니다.
파워 앰프, 특정 믹서, 기타 앰프 스피커 출력과 같이 패시브 스피커에 전원을 공급하도록 설계된 장비는 라인 입력에 연결하면 심각한 손상을 줄 수 있으므로 연결해서는 안 됩니다. 자세한 내용은 아래의 '스피커 레벨'을 참조하세요.

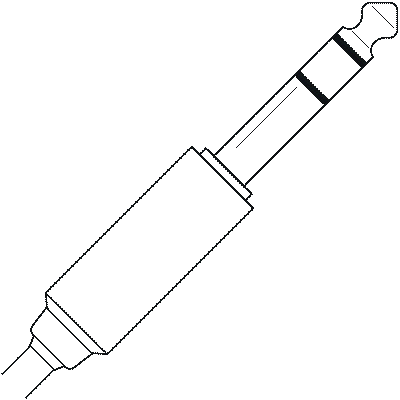

라인 레벨 신호에는 다양한 커넥터를 사용할 수 있지만 대부분의 현재 Focusrite 제품에는 6.35mm(¼″) TRS 라인 입력이 있습니다. 확실하지 않은 경우 사용 설명서 또는 입력 레이블을 확인하세요. TRS는 케이블의 도체 수와 커넥터상의 위치를 나타냅니다: Tip(팁), Ring(링), Sleeve(슬리브). TRS의 장점은 노이즈 방지에 도움이 되는 밸런스드 모노 신호를 전송할 수 있다는 것입니다. TRS 입력에 TS 케이블을 연결할 수도 있습니다. 신호는 언밸런스드가 됩니다.
TRS 케이블을 언밸런스드 스테레오 신호 전송에 사용할 수 있지만 Focusrite 제품의 모든 TRS 입력은 밸런스드 모노라는 점에 유의해야 합니다. 스테레오 신호를 위해서는 이러한 입력 중 두 개를 사용해야 합니다.
TS, TRS, 밸런스드 및 언밸런스드 연결의 차이점에 대한 자세한 내용은 다음 두 문서를 참조하세요:
인스트루먼트 레벨
인스트루먼트 레벨은 가장 가변적인 신호 레벨이며 다양한 기타 및 악기 픽업에서 나오며 거의 항상 6.35mm(¼″) TS 잭을 사용합니다. 마이크 레벨과 마찬가지로 프리앰프에 의한 증폭이 필요합니다. 또한 인스트루먼트 레벨 신호는 일반적으로 항상 언밸런스드입니다.

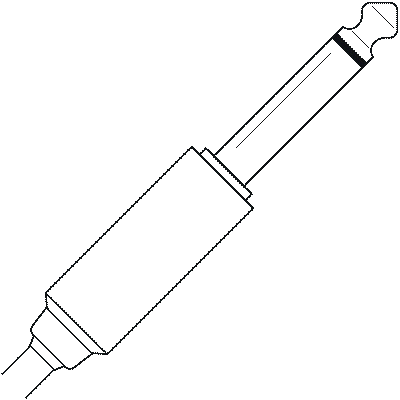

6.35mm(¼″) TS
픽업이 있는 악기를 오디오 인터페이스 또는 프리앰프에 직접 연결하려면 먼저 인스트루먼트 레벨을 수용하는 6.35mm(¼″) 입력을 사용하고 있는지 확인하세요. 이는 입력 레이블 또는 인스트루먼트 버튼의 존재로 표시되어야 하며 사용 설명서에서도 확인할 수 있습니다. 입력이 라인 레벨과 인스트루먼트 레벨을 모두 수용하는 경우 하드웨어 또는 제어 소프트웨어에서 인스트루먼트 레벨 스위치를 활성화하세요.
이러한 입력 유형 간의 차이점은 무엇인가요?
마이크, 라인 또는 인스트루먼트 레벨 입력을 선택하면 다양한 신호 레벨을 수용하기 위해 두 가지 주요 특성이 변경됩니다:
- 임피던스 — 임피던스는 프리앰프를 통과하는 오디오 신호와 같이 회로를 통과하는 전류에 대한 저항의 척도입니다. 음색과 볼륨을 보존하려면 입력 임피던스가 소스 임피던스에 적절하게 일치해야 합니다. 예를 들어 입력을 인스트루먼트 레벨로 설정하면 기타 앰프의 임피던스로 전환되어 기타가 명확하게 들리도록 합니다.
- 최대 입력 레벨 — 아날로그 오디오는 소스에 따라 크게 달라질 수 있는 전기 신호로 구성됩니다. 더 강한 신호는 더 높은 입력 레벨을 초래합니다. 예를 들어 신디사이저의 출력은 마이크보다 훨씬 높습니다. 최대 입력 레벨을 조정하여 각 소스에 적절한 신호 레벨을 일치시켜 신호가 너무 약하거나 입력을 과부하시키지 않도록 할 수 있습니다.
Focusrite 제품의 일반적인 임피던스 및 최대 입력 레벨:
| 입력 유형 | 임피던스 | 최대 입력 레벨* |
| 마이크 | 2kΩ – 7kΩ | +9dBu – 18dBu |
| 라인 | 60kΩ – 66kΩ | +22dBu – 26dBu |
| 인스트루먼트 | 1.5MΩ – 2.3MΩ | +12dBu – 14dBu |
*최대 입력 레벨은 최소 게인에서 측정됩니다.
정확한 사양은 사용 설명서 및 제품 페이지를 참조하세요. 임피던스 및 최대 입력 레벨은 위에 나열된 것과 다를 수 있습니다.
출력은 어떤가요?
헤드폰 출력을 제외하고 현재 모든 Focusrite 제품의 아날로그 오디오 출력은 라인 레벨이며 일반적으로 6.35mm TRS 잭을 사용하여 밸런스드입니다. 일부는 XLR을 사용할 수 있으며 언밸런스드 RCA를 사용하는 일부 구형 제품도 있습니다. Focusrite 제품의 헤드폰 출력에 대한 자세한 내용은 아래의 '헤드폰 레벨'을 참조하세요.
다른 유형의 오디오 신호에는 무엇이 있나요?
헤드폰 레벨은 당사 제품을 포함하여 헤드폰 출력에서 생성되는 신호 유형을 나타냅니다. 대체로 라인 레벨과 유사하지만 헤드폰의 임피던스 요구 사항이 다르기 때문에 헤드폰을 라인 출력에 연결할 때 볼륨이 낮거나 오디오 품질이 저하될 수 있습니다. 또한 Focusrite 제품의 모든 헤드폰 출력은 6.35mm TRS이지만 밸런스드 모노가 아닌 언밸런스드 스테레오입니다.
Focusrite 인터페이스가 어떤 임피던스의 헤드폰을 구동할 수 있는지 확인하려면 다음 문서를 참조하세요:
내 인터페이스에는 어떤 임피던스의 헤드폰을 사용해야 하나요?
스피커 레벨은 기타 앰프 또는 기타 파워 앰프에 연결할 수 있는 것과 같은 패시브 스피커를 구동하는 데 사용되는 훨씬 더 높은 전압 신호입니다. 고전압, 저임피던스(일반적으로 4 – 16Ω) 및 그로 인한 높은 전류로 인해 스피커 레벨 신호는 마이크, 라인 및 인스트루먼트와 같은 낮은 신호 레벨용으로 설계된 입력을 손상시킬 수 있습니다. Focusrite 제품은 스피커 레벨을 출력하지 않습니다.
인서트는 프리앰프에서 아웃보드 이펙트 및 프로세서로 오디오를 직접 전송하고 프리앰프의 동일한 채널로 반환하기 위한 라인 레벨 출력 및 입력으로 구성됩니다. 입력과 출력은 별도의 포트로 제공되거나 Clarett OctoPre에서처럼 TRS Y-스플리터 케이블을 사용하여 센드 및 리턴 신호로 분할할 수 있는 단일 언밸런스드 TRS로 결합될 수 있습니다 — Clarett OctoPre의 인서트 포인트를 어떻게 사용하나요?
ADAT 및 S/PDIF를 포함한 다양한 디지털 신호 형식도 있습니다. 이들은 아날로그 오디오가 아닌 전기 또는 광 신호를 통해 디지털 오디오를 전송합니다.
이러한 디지털 신호 형식과 오디오 인터페이스에서 사용하는 방법에 대한 자세한 내용은 ADAT와 S/PDIF에 대한 다음 링크를 참조하세요.
