클로킹은 S/PDIF 또는 ADAT로 채널 수를 확장하는 등 서로 다른 장치 간에 디지털 데이터를 전송할 때 중요한 요소입니다.
디지털 오디오 장비는 클럭을 사용하여 각 샘플이 시작되는 시점을 동기화합니다. 여러 장치로 구성된 디지털 시스템에서는 모든 장치가 동일한 공통 클럭 소스를 가져야 합니다. 이를 통해 각 장치에서 각 샘플이 동시에 시작되고, 일치하는 샘플 레이트와 함께 장치들이 올바르게 동기화될 수 있습니다.
예를 들어, 장치가 48 kHz로 설정되면 해당 장치의 오디오 전송은 초당 48000번 샘플을 전달합니다. ADC(아날로그-디지털 변환기) 및 DAC(디지털-아날로그 변환기)가 포함된 장치에서 이 클럭은 변환을 위한 각 샘플의 시작을 신호로 알립니다.
리더 클럭 장치는 하나만 있어야 하며, 다른 모든 장치는 팔로워로 설정되어야 합니다. 팔로워 장치는 리더의 클럭을 수신해야 합니다. 이 클럭은 들어오는 디지털 오디오 신호(예: S/PDIF 또는 ADAT)에 내장되거나 Word Clock과 같은 전용 연결을 통해 전달될 수 있습니다.
워드 클록

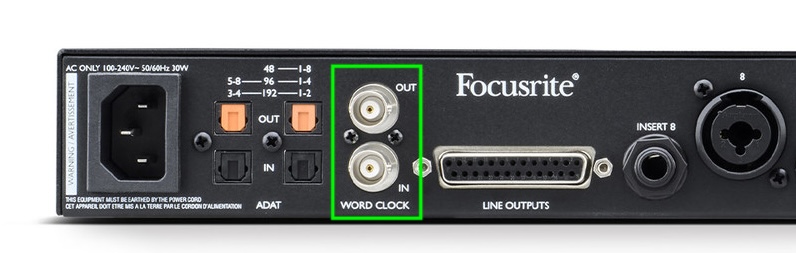

Word Clock(또는 Wordclock)은 BNC 커넥터를 사용하는 디지털 동기화 방식으로, 오디오 설정 전반에 걸쳐 클럭을 동기화하는 데 사용됩니다. Word Clock 연결을 통해서는 오디오 데이터가 전송되지 않으며, 클럭만 전송됩니다.
올바른 전송을 위해서는 임피던스 매칭이 매우 중요합니다. 사용되는 케이블과 어댑터는 반드시 75옴의 임피던스를 가져야 합니다. 케이블이나 커넥터의 임피던스가 너무 높거나 낮으면 신호가 올바르게 전송되지 않아 오류와 동기화 문제가 발생합니다.
Word Clock 체인의 마지막 장치는 긴 케이블 구간에서의 신호 반사를 방지하기 위해 75옴 부하로 종단되어야 합니다. Focusrite 오디오 인터페이스의 Word Clock 입력은 종단되어 있습니다. 신호를 종단하지 않는 장치를 사용하는 경우, 75옴 종단 저항을 추가할 수 있습니다.
Word Clock 장치를 데이지 체인으로 연결할 때, 다른 모든 장치는 높은 임피던스 입력으로 종단되지 않은 상태여야 합니다.
S/PDIF
S/PDIF는 Sony/Philips Digital Interface의 약자입니다. 단일 연결을 통해 최대 192 kHz의 샘플 레이트와 24비트의 비트 깊이에서 압축되지 않은 오디오의 두 채널을 단방향으로 전송할 수 있는 디지털 오디오 포맷입니다. 오디오와 함께 S/PDIF는 내장 클럭을 제공하며, 이는 서로 다른 장치를 동기화하는 데 사용할 수 있습니다.

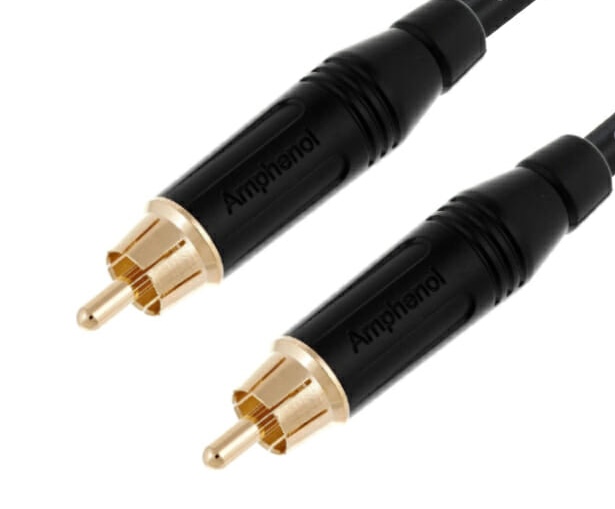

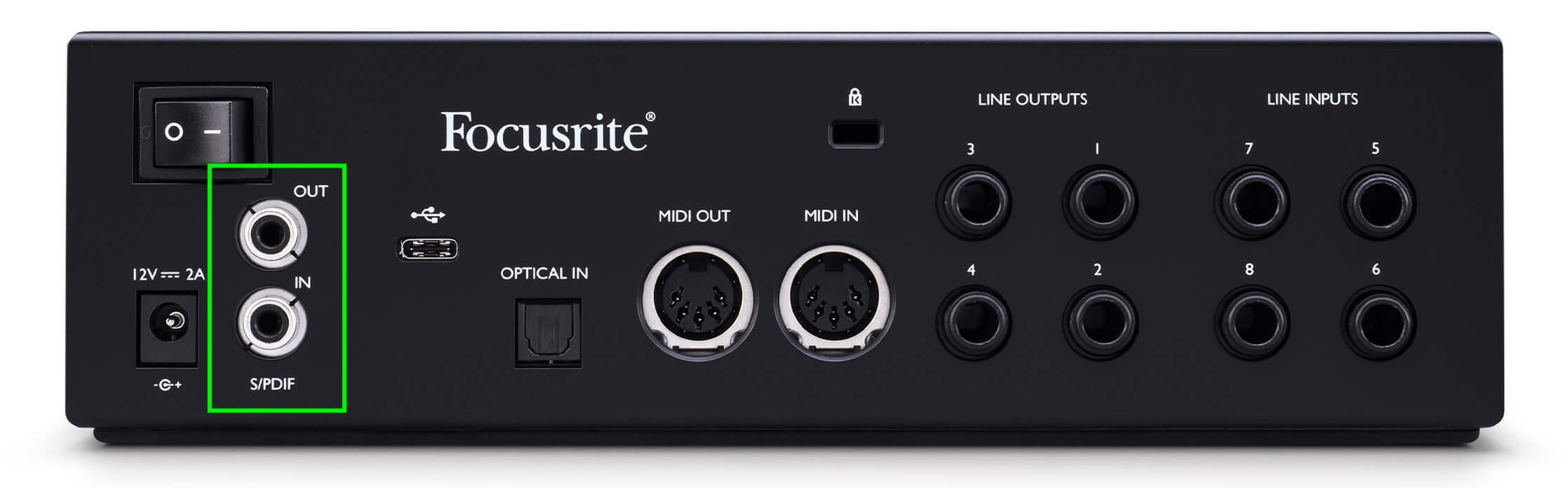

S/PDIF 신호는 RCA 커넥터가 있는 75옴 동축 케이블 또는 TOSlink 커넥터가 있는 옵티컬 케이블을 통해 전송될 수 있습니다. 자세한 내용은 이 문서를 참조하십시오:
RCA S/PDIF 입력 및 출력을 어떻게 사용하나요?
ADAT
ADAT는 Alesis Digital Audio Tape의 약자입니다. 원래는 디지털 오디오를 물리적 매체에 기록하는 방법이었으나, 현재는 일반적으로 ADAT Optical Interface(ADAT Lightpipe라고도 함)를 설명하는 약어로 사용됩니다.

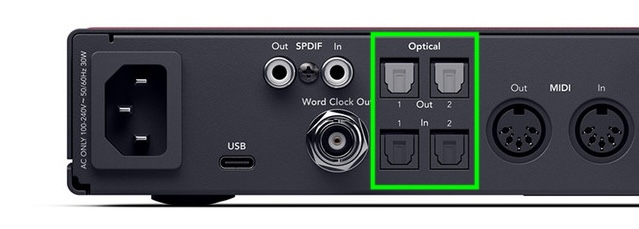

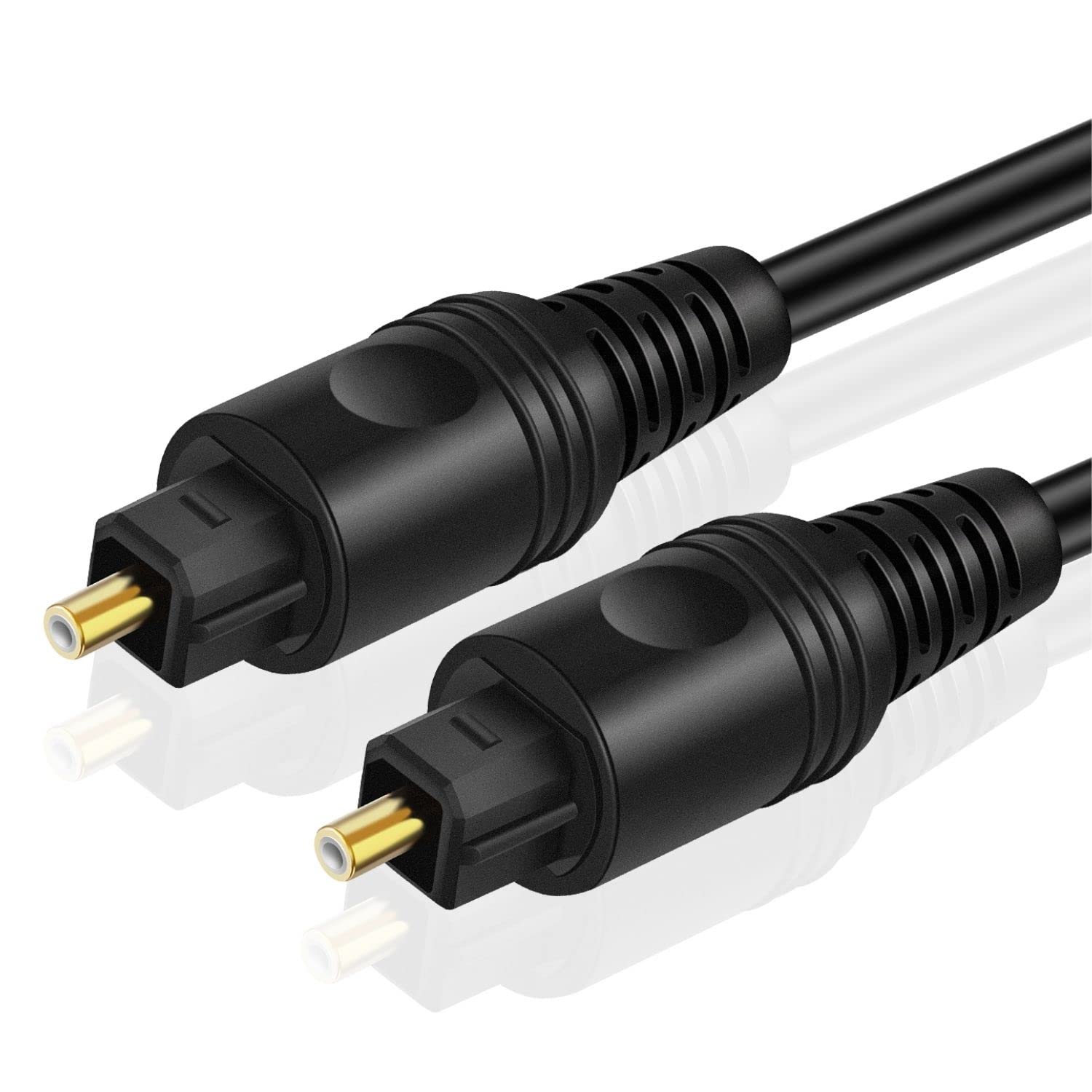

ADAT는 단일 광 케이블(TOSlink 케이블이라고도 함)을 통해 최대 48 kHz의 샘플 레이트와 24비트의 비트 깊이에서 최대 8개 채널을 단방향으로 전송할 수 있습니다. 자세한 내용은 이 문서를 참조하십시오:
ADAT을 사용하여 몇 개의 채널을 송수신할 수 있나요?
S/PDIF와 마찬가지로 ADAT에는 내장 클럭이 있으며, 이는 서로 다른 장치를 동기화하는 데 사용할 수 있습니다.
어떤 장치를 클럭 리더로 설정해야 하나요?
사용 가능한 연결에 따라 최소한의 전환으로 모든 작업을 수행할 수 있는 클럭 리더를 선택하는 것이 가장 좋습니다. 예를 들어, 항상 켜져 있지 않은 장치(예: 거의 사용하지 않는 프리앰프)를 리더로 설정하는 것은 편리하지 않을 수 있습니다. 대신 설정에서 항상 전원이 켜져 있는 장치(예: 오디오 인터페이스)를 리더로 설정하는 것이 더 편리할 것입니다.
최고의 클럭 소스는 무엇인가요?
일반적으로 Word Clock과 S/PDIF 또는 ADAT를 통해 전송되는 클럭 사이에는 눈에 띄는 차이가 없으며, 대부분의 최신 장치는 안정적인 클럭을 제공합니다.
특정 클럭 소스의 성능에 대해 의심이 드는 경우, 리더로 설정된 서로 다른 장치 및 서로 다른 클럭 소스(예: World Clock 대 S/PDIF 클럭 대 ADAT 클럭)로 녹음된 오디오를 비교하는 블라인드 청취 테스트를 수행할 수 있습니다.
Focusrite 장치의 다양한 Sync/클럭 소스 옵션에 대한 자세한 내용은 이 문서를 참조하십시오:
