対象製品:

• Scarlett 18i8 (第1世代、第2世代、第3世代)

• Scarlett 18i20 (第1世代、第2世代、第3世代)

• Clarett+ (全シリーズ)

• Clarett USB (全シリーズ)

• Clarett Thunderbolt (全シリーズ)

• Saffire Pro 24、Pro 24 DSP、Pro 26、Pro 40

• Liquid Saffire 56

外部プリアンプユニット (例: Scarlett OctoPre) にADAT形式を使用する光出力がある場合、Focusriteインターフェースの光入力に接続することで、お客様のコンピューター上のレコーディングソフトウェア (DAW) により多くのチャンネルを録音できます。 一部の大型Focusriteインターフェースには光出力もあり、外部プリアンプユニットに光入力がある場合は接続できます。 ADATを使用すると、コンピューターから外部プリアンプユニットのアナログ出力にオーディオを渡すことができます。

コンピューターにオーディオを録音するために外部プリアンプをFocusriteインターフェースに接続する

楽器店やオーディオショップで購入できるTOS Link光ケーブルが必要です。 これは、外部プリアンプユニットの光出力からFocusriteインターフェースの光入力に接続する必要があります。 ADATデジタル形式は最大8チャンネルのオーディオを伝送でき、これは使用するサンプルレートによって異なります。

44.1/48kHz - 8チャンネル

88.2/96kHz - 4チャンネル

176.4/192kHz - 2チャンネル (Clarett ThunderboltおよびLiquid Saffire 56のみ)

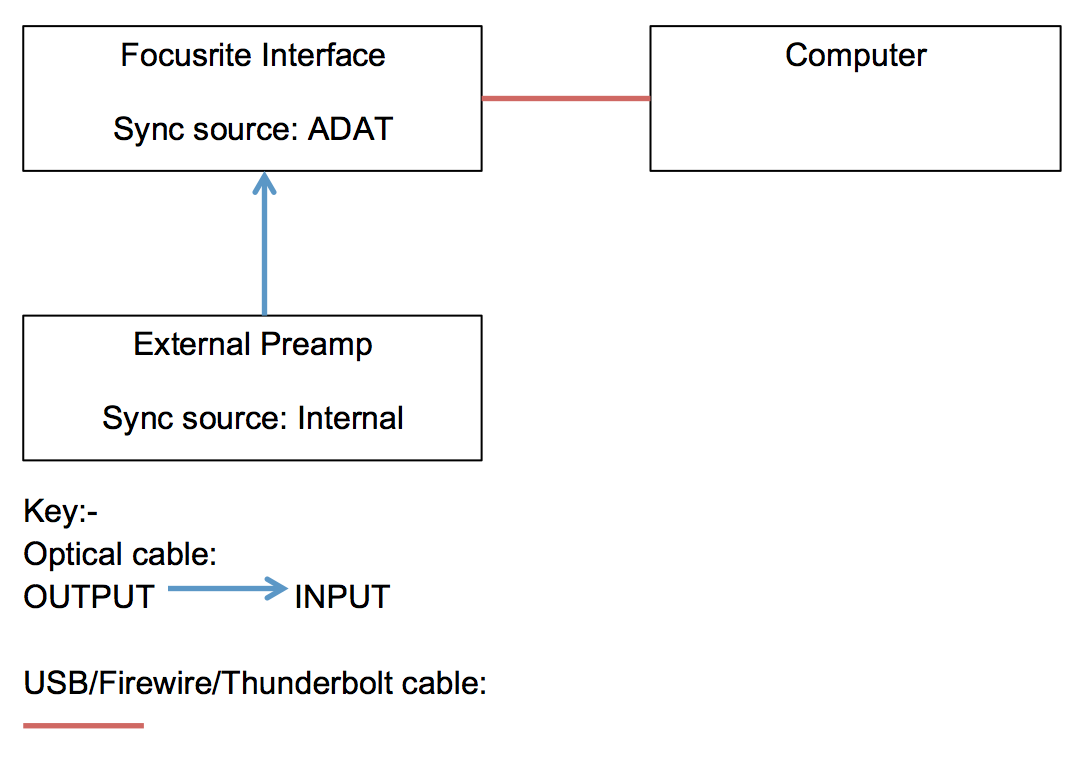

クリックやポップノイズなしにオーディオを明瞭に伝送するには、2つのデバイスをデジタル同期する必要があります。 オーディオの伝送だけでなく、光ADAT接続はデジタルクロック信号も伝送できます。 この例では、デバイスを同期する最も簡単な方法は、Focusriteインターフェースの同期ソースをADATに設定することです。これにより、デバイスは光入力からデジタルクロックを受信します。 これは、お客様がお持ちのFocusriteインターフェースに応じて、Mix ControlまたはFocusrite Controlソフトウェアで設定できます。 外部プリアンプユニットの同期/クロックソースは、Focusriteインターフェースにクロックを渡すためにInternalに設定する必要があります。 オーディオを伝送するには、両方のデバイスを同じサンプルレートに設定する必要があります。

DAWに表示されるADATチャンネルの順序は、お客様がお持ちのFocusriteインターフェースによって異なります。 チャンネルの順序図は、インターフェースのユーザーガイドに記載されており、こちらからダウンロードできます。

コンピューターから外部プリアンプにオーディオを渡すためにFocusriteインターフェースを外部プリアンプユニットに接続する

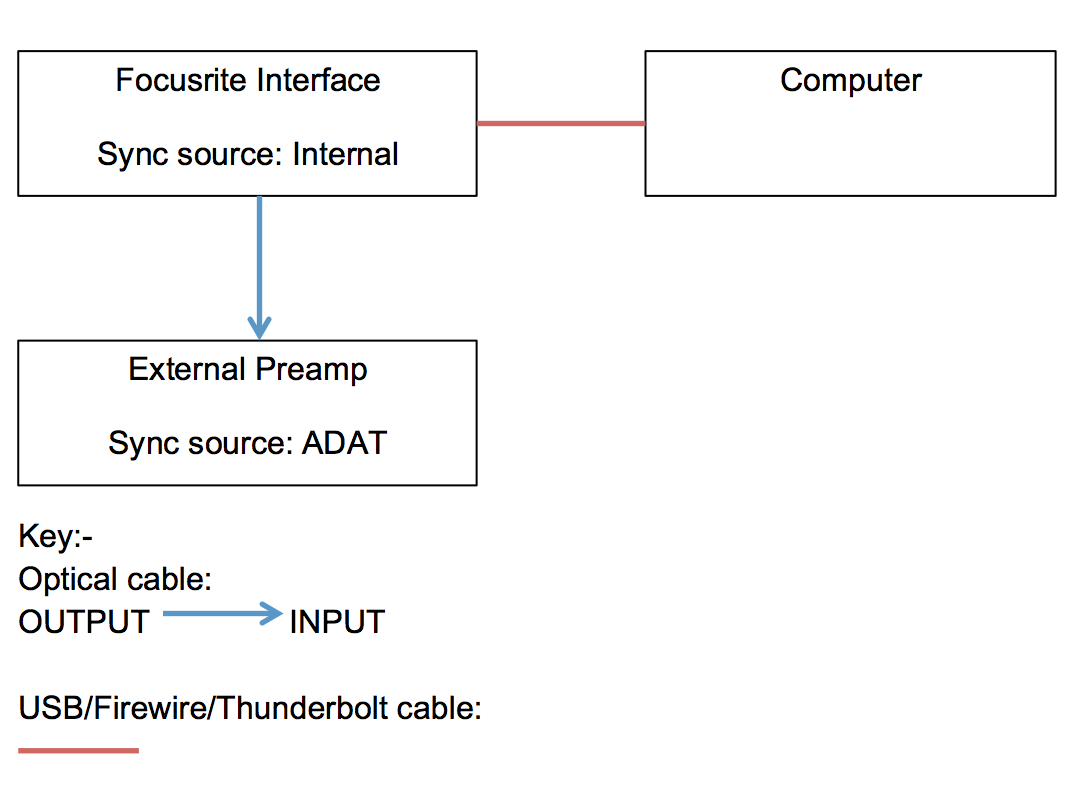

この手順は上記とよく似ていますが、光ケーブルはFocusriteインターフェースの光出力から外部プリアンプユニットの光入力に接続します。 この例では、Focusriteインターフェースの同期ソースをInternalに設定し、外部プリアンプの同期ソースをADATに設定する必要があります。

Mix ControlまたはFocusrite Controlを使用して、DAWの個別の再生チャンネルをADAT出力内の個々のチャンネルにルーティングできます。

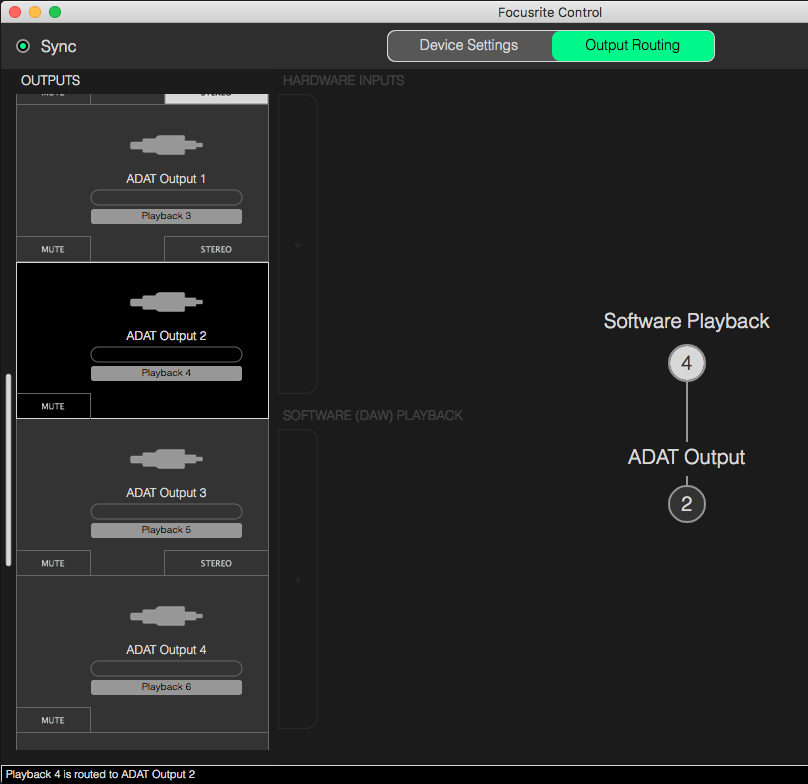

Focusrite Controlを使用してコンピューターからインターフェースのADAT出力にチャンネルをルーティングする例

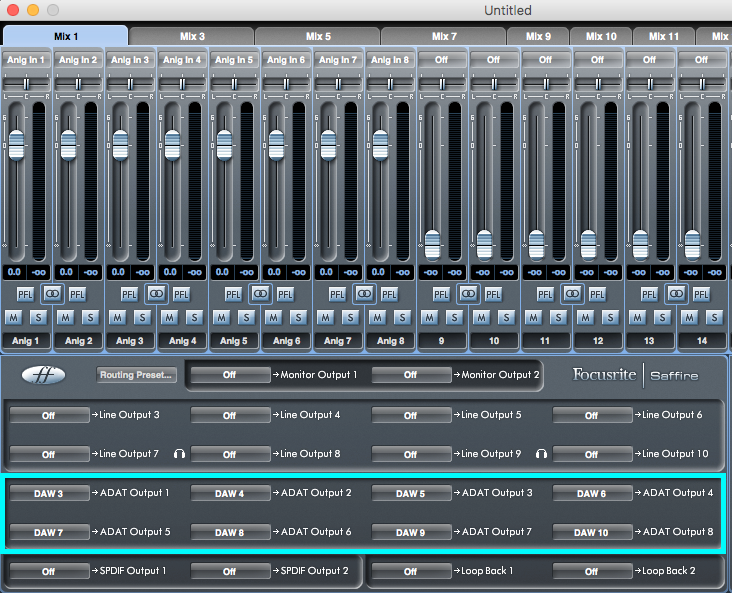

Mix Controlを使用してコンピューターからインターフェースのADAT出力にチャンネルをルーティングする例

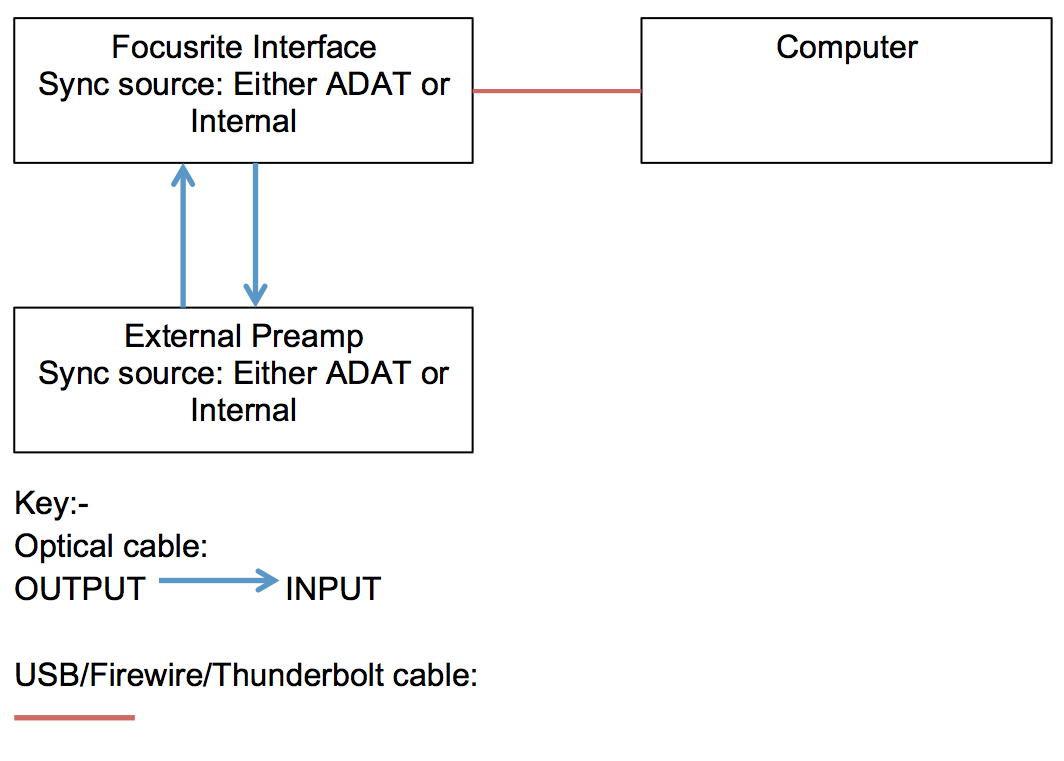

2本の光ケーブルを2つのユニット間に接続する場合 (ユニット1の出力からユニット2の入力へ、ユニット2の出力からユニット1の入力へ)、どちらをInternal同期ソースに設定し、どちらをADAT同期ソースに設定しても問題ありません。 一方がADATに、もう一方がInternalに設定されていれば問題ありません。

Clarett 8PreXまたはLiquid Saffire 56をお持ちの場合、2台のADATデバイスを接続してセットアップをさらに拡張することができます。 詳細については、この記事をご覧ください。

2台目のFocusriteインターフェースを外部プリアンプユニットとして使用できますか?

以下のFocusriteインターフェースには「スタンドアロンモード」に設定する機能があり、外部プリアンプユニットと同じように使用してADAT経由で接続できます。

• Scarlett 18i20 (第1世代、第2世代、第3世代)
• Clarett+/Clarett USB/Clarett Thunderbolt 8Pre
• Clarett 8PreX
• Saffire Pro 40

スタンドアロンモードでの設定方法については、以下の記事をご覧ください。

Focusrite Controlを使用するインターフェースの場合: Focusrite Controlを使用して、録音セットアップの入力/出力数を拡張するために、Focusriteインターフェースをスタンドアロンモードで設定する方法

Scarlett/Saffire Mix Controlを使用するインターフェースの場合: SaffireまたはScarlett第1世代をスタンドアロンモードに設定する方法
