対象製品:
- Saffire(FireWireシリーズ)
- Scarlett 1st Gen(6i6、8i6、18i6、18i20)
- Scarlett 2nd Gen(6i6、18i8、18i20)
- Scarlett 3rd Gen(8i6、18i8、18i20)
- Scarlett 4th Gen(16i16、18i16、18i20)
- Clarett 4Pre & 8Pre(全シリーズ)
Focusriteインターフェースの背面にあるRCA S/PDIF接続は、2チャンネルのS/PDIFフォーマット非圧縮デジタルオーディオを1本のRCA SPDIFデジタルケーブルで伝送できるデジタル接続です - S/PDIFに使用できるRCAケーブルの種類は?
これを使用して、デジタル出力または入力を持つ機器を接続し、アナログからデジタル、またはその逆への不要な変換を回避できます。
S/PDIF入力を持つ外部機器にオーディオを送信する
Focusriteインターフェースから別の機器にオーディオを送信したい場合は、同軸S/PDIFケーブルを使用して、インターフェースのS/PDIF出力を外部機器のS/PDIF入力に接続してください。 その後、お使いのインターフェースに応じて、以下のコントロールソフトウェア設定手順に従ってください。
Saffire & Scarlett(1st Gen)

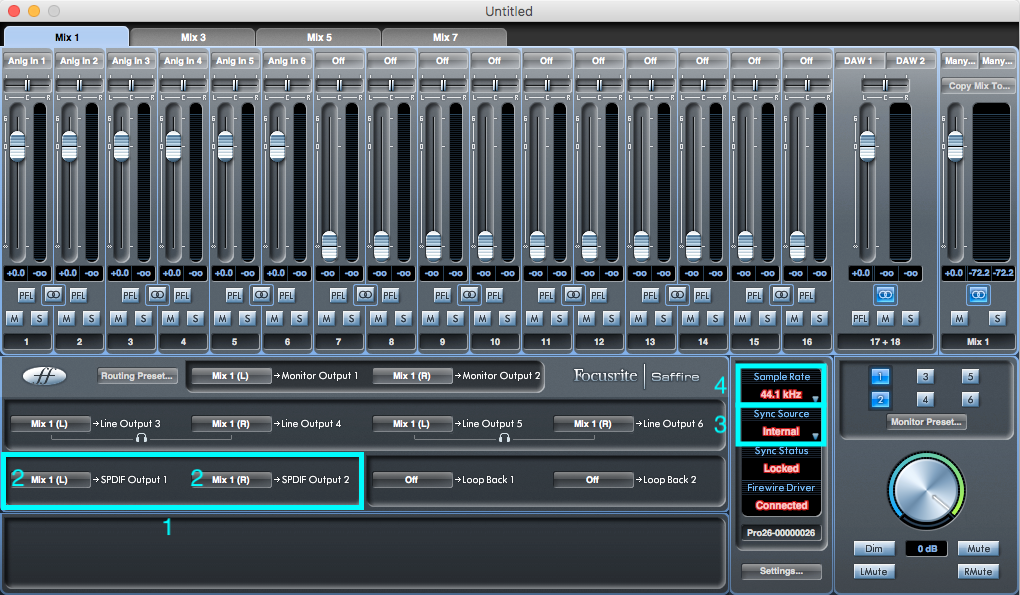

Saffire/Scarlett MixControlを起動し、インターフェースをコンピュータに接続した状態で:
- ルーティングセクションのS/PDIF出力に移動します。
- ドロップダウンメニューを使用して、外部機器に送信したい信号を選択します。 以下の例では、Mix 1の左チャンネルをS/PDIF出力1に、Mix 1の右チャンネルをS/PDIF出力2に送信しています:
Mix 1 (L) -> S/PDIF Output 1
Mix 1 (R) -> S/PDIF Output 2 - デバイスステータスセクションで同期ソースを「Internal」に設定します。
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも44.1 kHzに設定)。 Focusriteインターフェースのサンプルレートは、デバイスステータスセクションで変更できます。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースを外部S/PDIFに設定し、サンプルレートをFocusriteインターフェースに設定されているものと一致させてください。これにより、外部機器がS/PDIF経由でFocusriteインターフェースに同期します。
多くの場合、サードパーティのS/PDIF機器はデフォルトで48 kHzに設定されています - 例えば、Kemper Profiling Guitar Ampなど。
Scarlett(2nd Gen)、Scarlett(3rd Gen)& Clarett(全シリーズ)

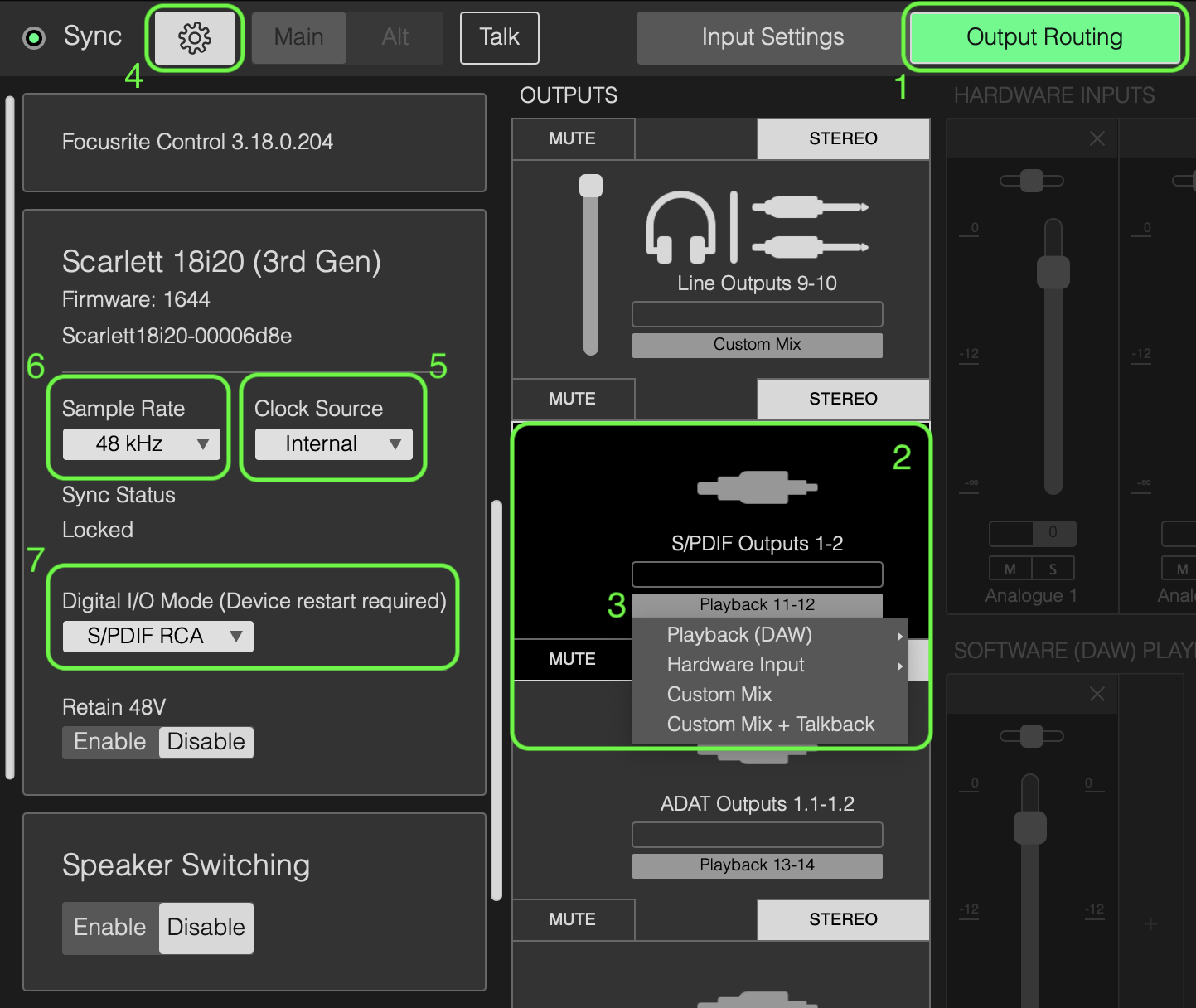

Focusrite Controlを開き、インターフェースをコンピュータに接続した状態で:
- 出力ルーティングビューに移動します。
- 出力列で、S/PDIF出力1-2に移動します。
- ドロップダウンメニューを使用して、外部機器に送信したい信号を選択します。
- 設定メニュー(歯車アイコン)を開きます。
- クロックソースを「Internal」に設定します。
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも48 kHzに設定)。 Focusriteインターフェースのサンプルレートは、設定メニューで変更できます。
- Scarlett 18i20(3rd Gen)またはClarettインターフェースを使用している場合は、デジタルI/OモードまたはS/PDIFモードがS/PDIF RCAに設定されていることを確認してください。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースを外部S/PDIFに設定し、サンプルレートをFocusriteインターフェースに設定されているものと一致させてください。これにより、外部機器がS/PDIF経由でFocusriteインターフェースに同期します。
多くの場合、サードパーティのS/PDIF機器はデフォルトで48 kHzに設定されています - 例えば、Kemper Profiling Guitar Ampなど。
Scarlett(4th Gen)
Focusrite Control 2を開き、インターフェースをコンピュータに接続した状態で:

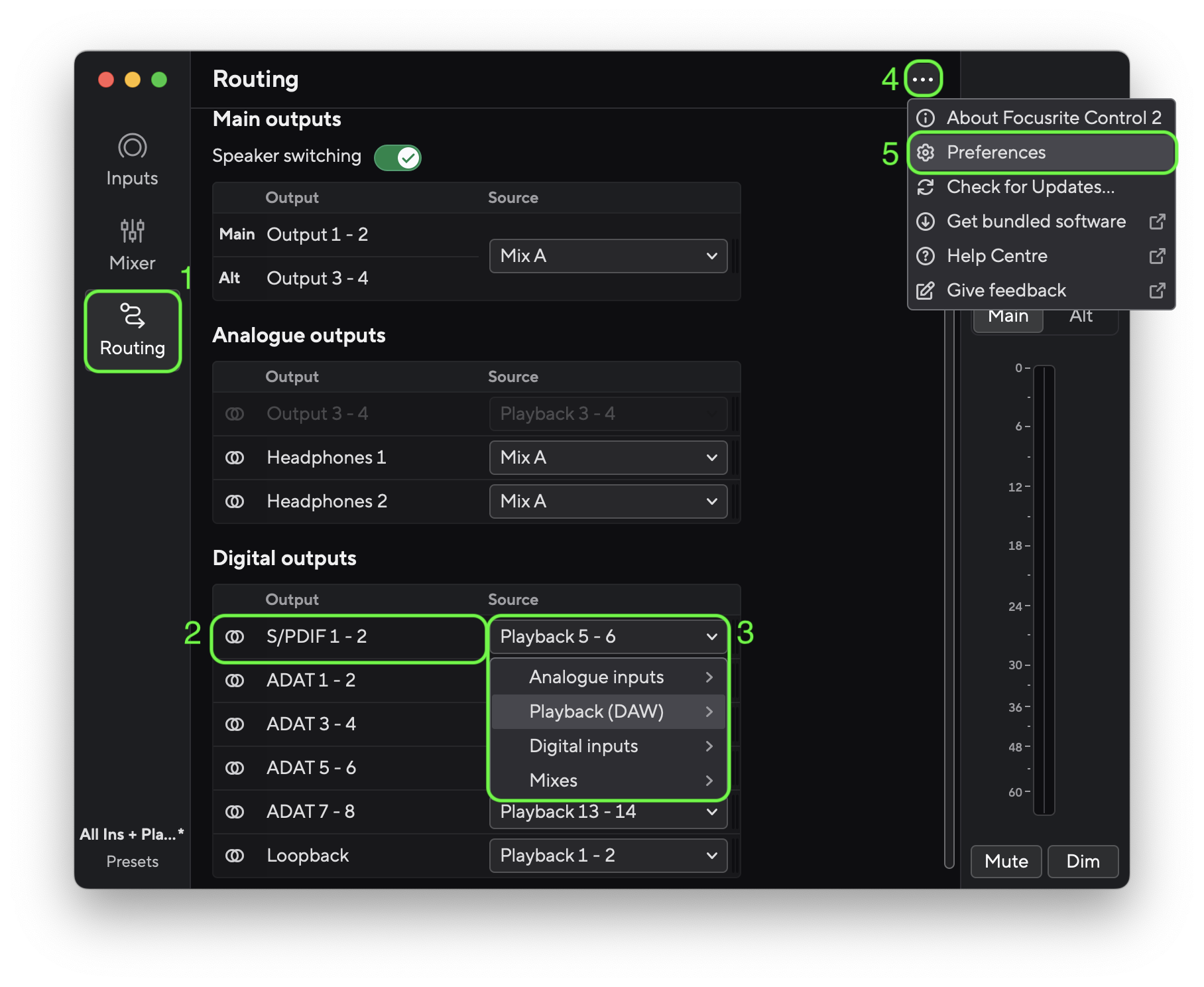

- ルーティングビューに移動します。
- デジタル出力セクションで、S/PDIF 1-2に移動します。
- ソースドロップダウンメニューを使用して、外部機器に送信したい信号を選択します。
- アプリの右上隅にある... アイコンをクリックします。
-
環境設定に移動します。
- サンプルレートとクロッキングを選択します。
- クロックソースで「Internal」を選択します。
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも48 kHzに設定)。 Focusriteインターフェースのサンプルレートは、サンプルレート (kHz)で変更できます。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースを外部S/PDIFに設定し、サンプルレートをFocusriteインターフェースに設定されているものと一致させてください。これにより、外部機器がS/PDIF経由でFocusriteインターフェースに同期します。
多くの場合、サードパーティのS/PDIF機器はデフォルトで48 kHzに設定されています - 例えば、Kemper Profiling Guitar Ampなど。
S/PDIF出力を持つ外部機器からオーディオを受信する
外部機器(2チャンネルギターFXプロセッサーや外部マイクプリアンプなど)からオーディオを受信したい場合は、同軸S/PDIFケーブルを使用して、外部機器のS/PDIF出力をFocusriteインターフェースのS/PDIF入力に接続してください。
その後、お使いのインターフェースに応じて、以下のコントロールソフトウェア設定手順に従ってください。
外部機器からの出力は、DAW/録音ソフトウェア内でS/PDIF入力として表示されます。 入力番号は、お使いのFocusriteインターフェースによって異なります。Focusriteインターフェースのユーザーガイドのチャンネルリストを参照してください:downloads.focusrite.com/focusrite
Saffire & Scarlett(1st Gen)
Saffire/Scarlett MixControlを起動し、インターフェースをコンピュータに接続した状態で、デバイスステータスセクション(アプリの右下隅)で:
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも44.1 kHzに設定)。
- 同期ソースを「S/PDIF」に設定します。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースが内部に設定されており、サンプルレートがFocusriteインターフェースに設定されているものと一致していることを確認してください。これにより、FocusriteインターフェースがS/PDIF経由で外部機器に同期します(同期ステータスが「Locked」と表示されます)。
正しく設定され、外部機器がS/PDIF出力経由で正しく信号を送信している場合、MixControlで受信したS/PDIF信号をミックスに追加できます。 参考として以下のチュートリアルをご覧ください:Mix Controlチュートリアル パート I:ミックスの作成
DAW/録音ソフトウェアでS/PDIF入力を設定するには、Focusriteインターフェースのユーザーガイドのチャンネルリストを参照してください:downloads.focusrite.com/focusrite
Scarlett(2nd Gen)、Scarlett(3rd Gen)& Clarett(全シリーズ)

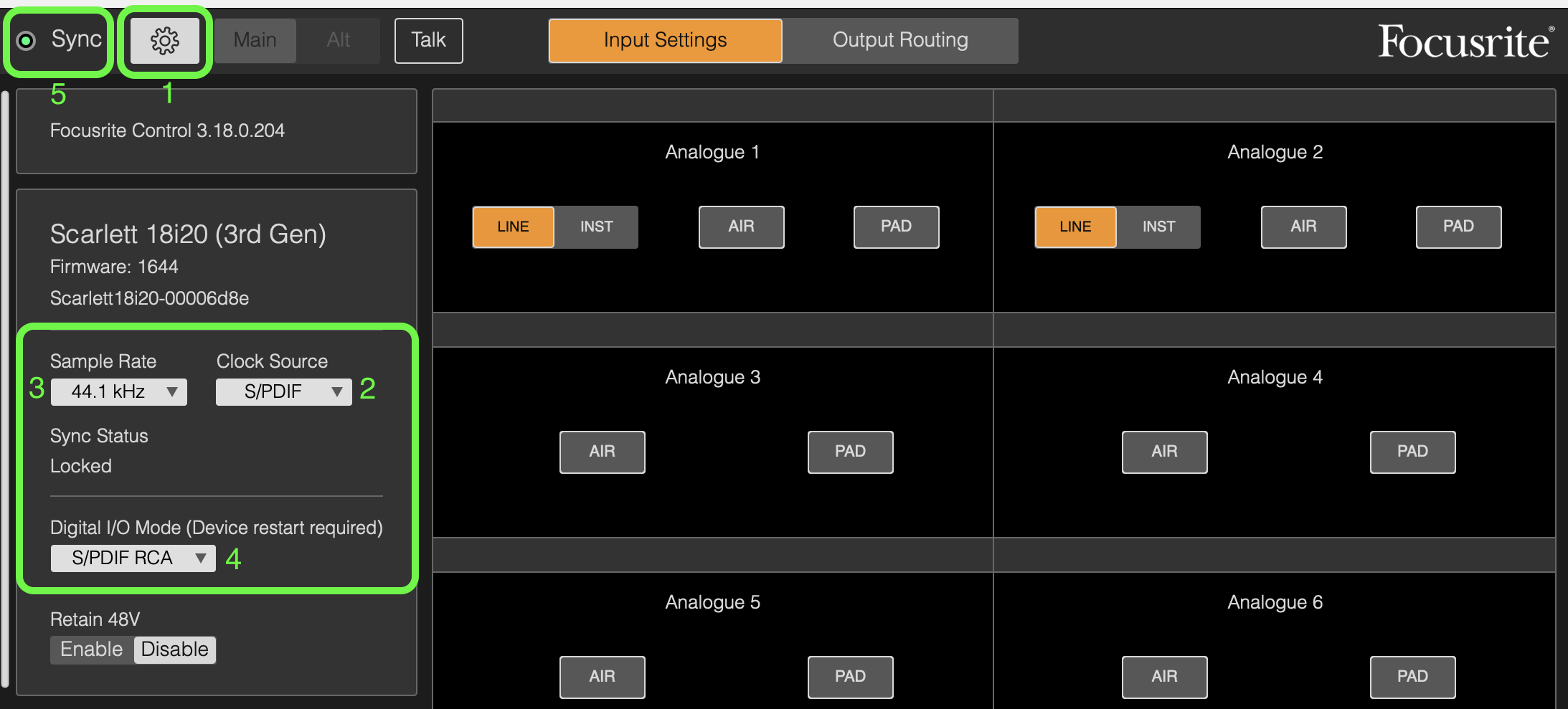

Focusrite Controlを開き、インターフェースをコンピュータに接続した状態で:
- 設定メニュー(歯車アイコン)を開きます。
- クロックソースを「S/PDIF」に設定します。
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも44.1 kHzに設定)。
- Scarlett 18i20(3rd Gen)またはClarettインターフェースを使用している場合は、デジタルI/OモードまたはS/PDIFモードが「S/PDIF RCA」に設定されていることを確認してください。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースが内部に設定されており、サンプルレートがFocusriteインターフェースに設定されているものと一致していることを確認してください。これにより、FocusriteインターフェースがS/PDIF経由で外部機器に同期します(同期が緑色で表示されます)。
正しく設定され、外部機器がS/PDIF出力経由で正しく信号を送信している場合、Focusrite Controlでカスタムミックスに受信したS/PDIF信号を追加できます。 参考として以下のチュートリアルをご覧ください:Focusrite Controlチュートリアル:2 - カスタムミックスの設定
DAW/録音ソフトウェアでS/PDIF入力を設定するには、Focusriteインターフェースのユーザーガイドのチャンネルリストを参照してください:downloads.focusrite.com/focusrite
Scarlett(4th Gen)
Focusrite Control 2を開き、インターフェースをコンピュータに接続した状態で:

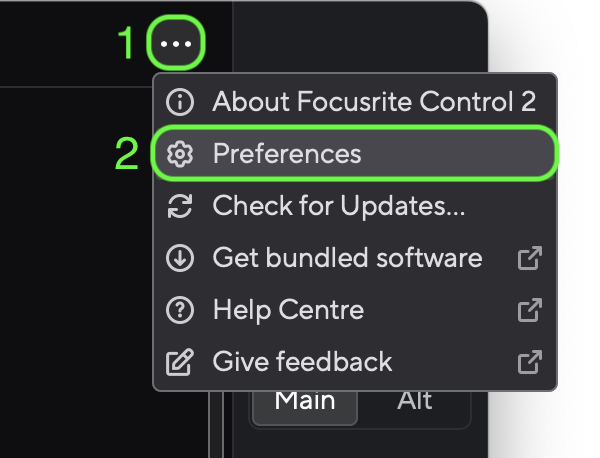

- アプリの右上隅にある... アイコンをクリックします。
-
環境設定に移動します。

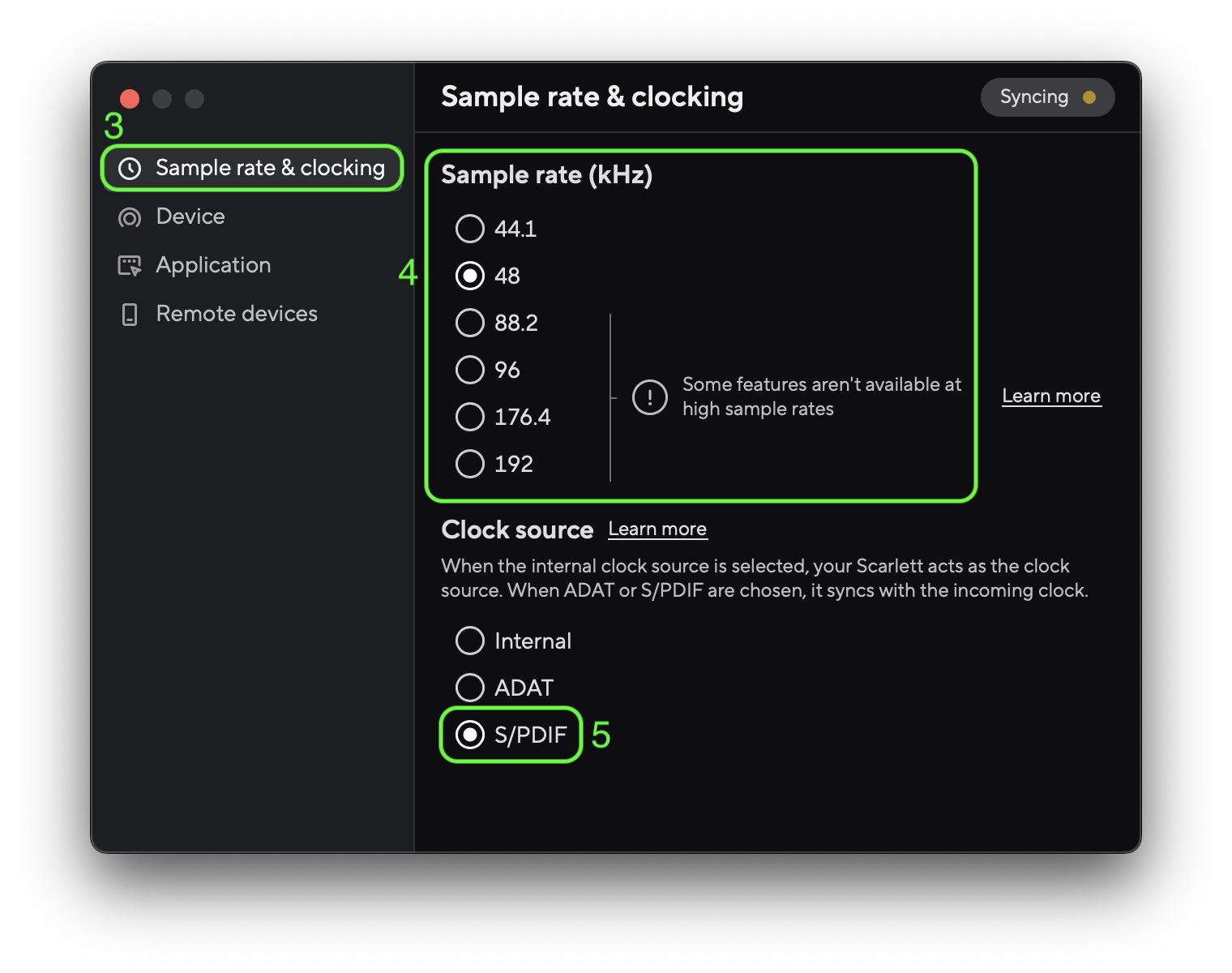

- サンプルレートとクロッキングを選択します。
- Focusriteインターフェースと外部機器の両方のサンプルレートが一致していることを確認してください(例:両方とも48 kHzに設定)。 Focusriteインターフェースのサンプルレートは、サンプルレート (kHz)で変更できます。
-
クロックソースで「S/PDIF」を選択します。
- 外部機器のユーザーガイドを参照して、クロック/同期ソースが内部に設定されており、サンプルレートがFocusriteインターフェースに設定されているものと一致していることを確認してください。これにより、FocusriteインターフェースがS/PDIF経由で外部機器に同期します(ウィンドウの右上隅に同期が緑色で表示されます)。

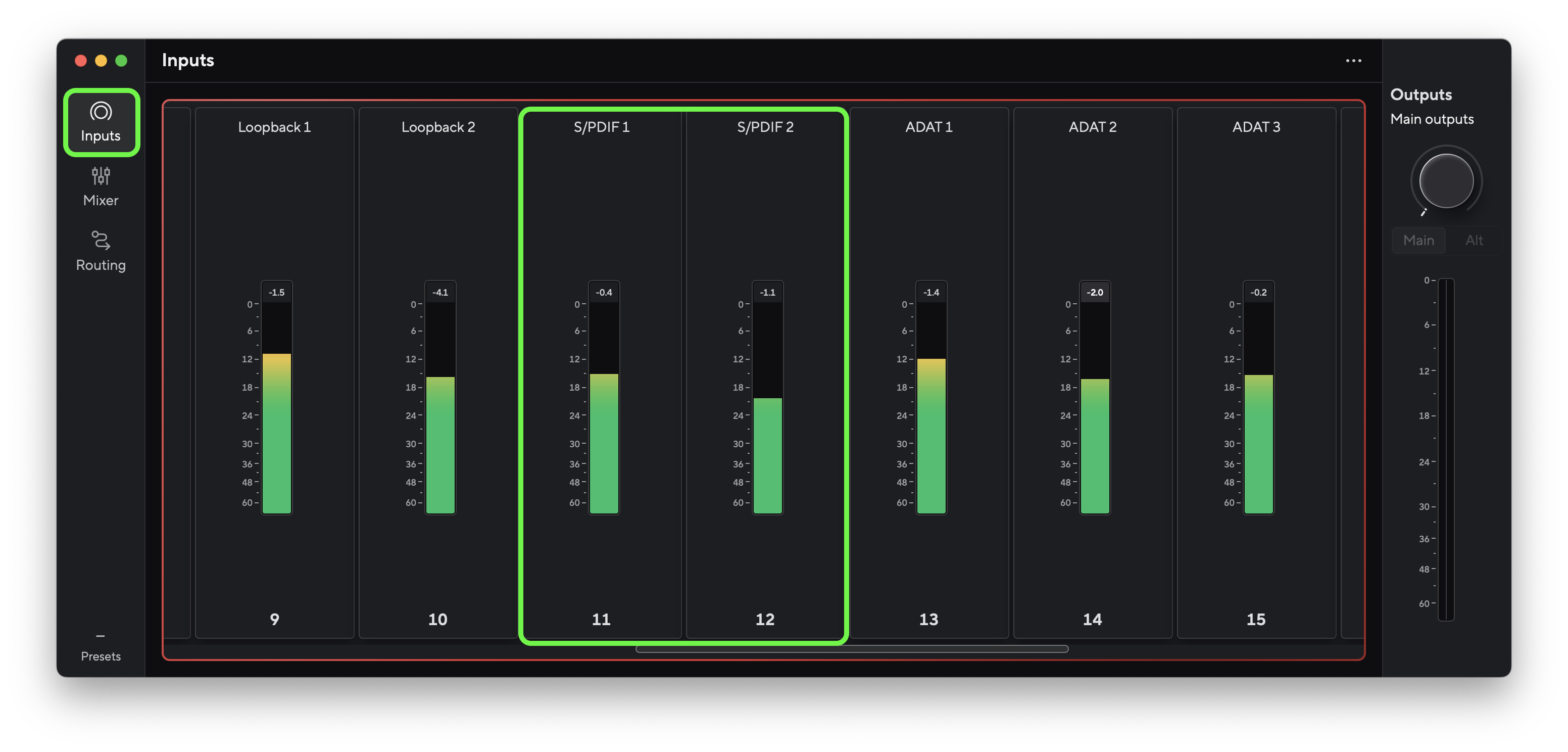

正しく設定され、外部機器がS/PDIF出力経由で正しく信号を送信している場合、入力ビューのS/PDIFチャンネル(1と2)で受信したS/PDIF信号が表示されます:
DAW/録音ソフトウェアでS/PDIF入力を設定するには、Focusriteインターフェースのユーザーガイドのチャンネルリストを参照してください:downloads.focusrite.com/focusrite
どのケーブルを使用すればよいですか?
同軸S/PDIF接続に使用するケーブルの詳細については、こちらの記事をご覧ください:S/PDIFに使用できるRCAケーブルの種類は?
この記事で解決しない場合は、このページの上部で再度検索するか、サポートにお問い合わせください。こちらをクリックしてください。
