対象製品:
- Scarlett（第1世代、第2世代、第3世代、第4世代）
- Clarett（+、USB、Thunderbolt）
- Saffire
- Red
多くの最新のテレビ、DVDプレーヤー、ビデオゲーム機、およびその他のエンターテイメントデバイスには、Focusriteオーディオインターフェイスに接続できるオーディオ出力オプションがあります。 これらのデバイスをお客様のオーディオインターフェイスに接続することで、これらのデバイスの出力を聴いたり録音したりできます。 この記事では、これらのデバイスをお客様のオーディオインターフェイスに接続するさまざまな方法について説明します。
デジタル光オーディオ出力を備えたデバイス
お客様のデバイスにデジタル光出力ポートがある場合は、それを使用して光S/PDIF経由で2チャンネルのデジタルオーディオをお客様のオーディオインターフェイスの光入力に送信できます。
お客様の電子機器のオーディオ/設定メニューで、光出力のフォーマットがリニアPCM（DTSまたはDolby Digitalではない）に設定されていることを確認してください。
以下にリストされている設定のいずれかを変更した後、設定を有効にするためにオーディオインターフェイスを再起動する必要があります。
第4世代Scarlett
光入力ポートを備えた第4世代Scarlett（Scarlett 16i16、18i16、または18i20第4世代）をお使いの場合は、Focusrite Control 2の環境設定を開き、「サンプルレートとクロッキング」セクションで以下の設定を実装してください: Scarlett 16i16、18i16、または18i20第4世代）をお使いの場合は、Focusrite Control 2の環境設定を開き、「サンプルレートとクロッキング」セクションで以下の設定を実装してください:
16i16および18i16:
- サンプルレート: 48 kHz
- クロックソース: S/PDIF
- 光ポートモード: S/PDIF
18i20:
- サンプルレート: 48 kHz
- クロックソース: S/PDIF
- S/PDIFモード: Optical
お客様のオーディオインターフェイスのデジタルI/Oモードに関する詳細情報については、この記事を参照してください: デジタルI/Oモード
第3世代Scarlett
光入力ポートを備えた第3世代Scarlett（Scarlett 18i8第3世代またはScarlett 18i20第3世代）をお使いの場合は、Focusrite Controlを開き、「デバイス設定」メニュー（歯車アイコン）で以下の設定を実装してください: Scarlett 18i8第3世代またはScarlett 18i20第3世代）をお使いの場合は、Focusrite Controlを開き、「デバイス設定」メニュー（歯車アイコン）で以下の設定を実装してください:
- デジタルI/Oモード: S/PDIF Optical
- クロックソース: S/PDIF
- サンプルレート: 48 kHz
お客様のオーディオインターフェイスのデジタルI/Oモードに関する詳細情報については、この記事を参照してください: デジタルI/Oモード
Clarett（+、USBまたはThunderbolt）
Clarett（+、USBまたはThunderbolt）をお使いの場合は、Focusrite Controlを開き、「デバイス設定」メニュー（歯車アイコン）で以下の設定を確認してください:
- S/PDIFソース: Optical
- 同期ソース: S/PDIF
- サンプルレート: 48 kHz
お客様のオーディオインターフェイスのデジタルI/Oモードに関する詳細情報については、この記事を参照してください: デジタルI/Oモード
Saffire
光ポートを備えたSaffire（Saffire Pro 24、Pro 24 DSP、Pro 26、Pro 40、またはLiquid Saffire 56）をお使いの場合は、Saffire Mix Controlを開き、以下の設定を使用してください: Saffire Pro 24、Pro 24 DSP、Pro 26、Pro 40、またはLiquid Saffire 56）をお使いの場合は、Saffire Mix Controlを開き、以下の設定を使用してください:
- 設定メニュー: ADAT入力を光S/PDIFとして使用
- 同期ソース: S/PDIF-OPT
- サンプルレート: 48 kHz
Red
Redオーディオインターフェイスをお使いの場合は、RedNet Control 2を開き、ツールメニューの「Setup」ページで以下の設定を確認してください:
- S/PDIFソース: Optical
- クロックソース: S/PDIF
- サンプルレート: 48 kHz

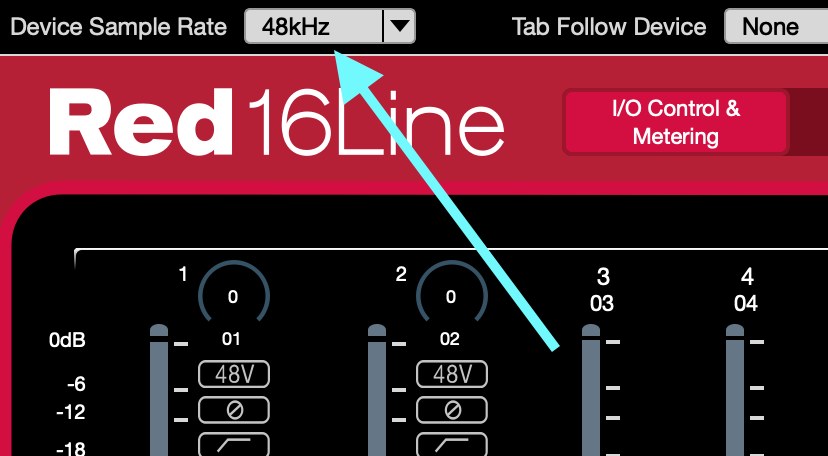

サンプルレートは、RedNet Control 2のRedのタブの上部にある「Device Sample Rate」ドロップダウンから調整できます:

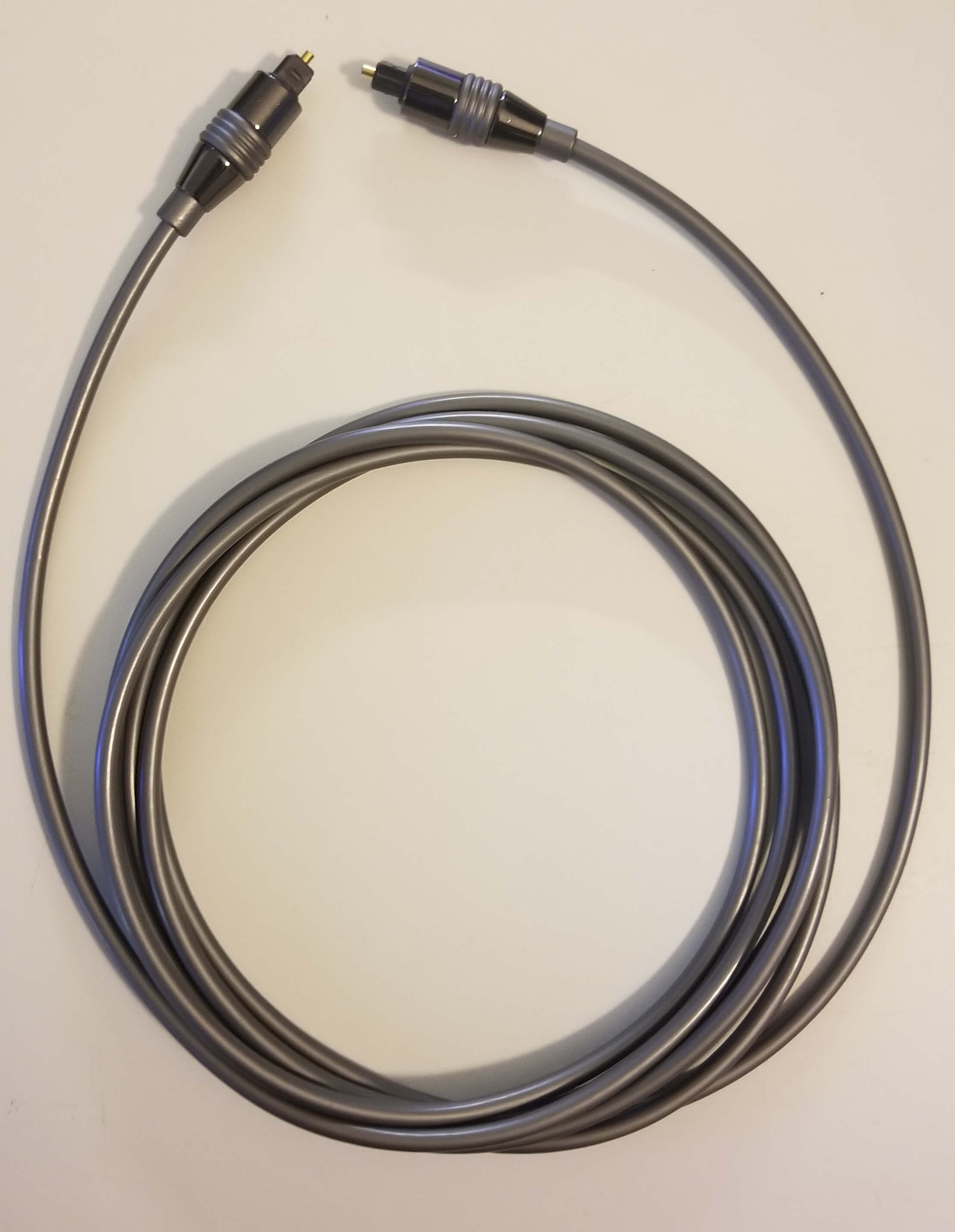

光ケーブルの例:
第1世代または第2世代Scarlett
第1世代または第2世代Scarlettオーディオインターフェイスをお使いの場合、この方法でオーディオインターフェイスを使用することはできません。 これらのScarlettオーディオインターフェイスには光入力がありますが、これらはADATフォーマットにのみ使用でき、このセットアップに必要なS/PDIFプロトコルはサポートしていません。
ただし、第1世代および第2世代Scarlett 8i6、18i8、6i6、18i8、18i20には同軸S/PDIF入力があります。 サードパーティのデジタル光-同軸S/PDIFコンバーターを追加することで、これらのFocusriteオーディオインターフェイスに外部デバイスを接続できます。
これを行うには、お客様の外部デバイスの光出力をサードパーティコンバーターの光入力に接続します（上記の光ケーブルを使用）。 次に、コンバーターの同軸出力をScarlettオーディオインターフェイスのS/PDIF入力に接続します（同軸RCA S/PDIFケーブルを使用）。
第1世代Scarlettオーディオインターフェイスをお持ちの場合は、Scarlett Mix Controlを開き、以下の設定を使用してください:
- 同期ソース: S/PDIF
- サンプルレート: 48 kHz
第2世代Scarlettオーディオインターフェイスをお持ちの場合は、Focusrite Controlを開き、デバイス設定タブで以下の設定を使用してください:
- 同期ソース: S/PDIF
- サンプルレート: 48 kHz
この接続を使用して、ディスクリートPCMまたはサラウンドエンコード形式のいずれかで、弊社のデバイスの1つを使用して5.1サラウンドサウンドをセットアップすることはできませんのでご注意ください。 S/PDIFは、サラウンドに必要な6つのディスクリートチャンネルではなく、2チャンネルのPCMオーディオのみを伝送できます。 DTSやDolby Digitalなどのサラウンドエンコードされたシグナルを使用する場合、弊社のオーディオインターフェイスはこのタイプのシグナルをデコードできないため、別のデコーダーが必要になります。
アナログオーディオ出力を備えたデバイス:

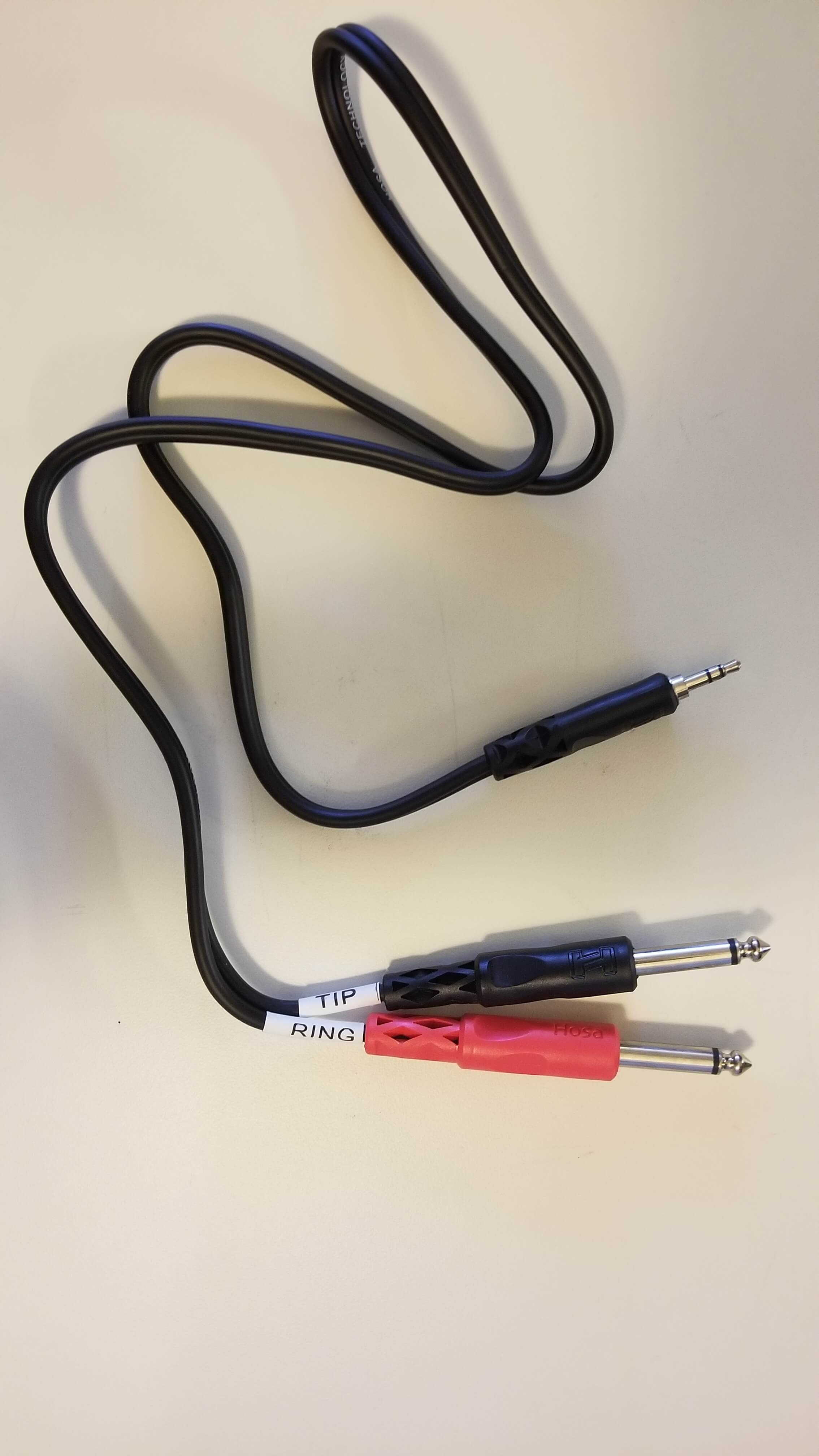

お客様の電子機器には、ヘッドフォンを接続するための1/8"（3.5 mm）ジャックがある場合もあります。 これは、ステレオスプリッターケーブルと組み合わせて使用することで、お客様のデバイスを弊社のオーディオインターフェイスのライン入力に接続できます。 使用する必要があるケーブルの種類の例を以下に示します:
1/8"ジャック1本をデバイスのヘッドフォン出力に差し込み、¼"ジャック2本をお客様のオーディオインターフェイスの任意のライン入力ペアに接続します。 これにより、光S/PDIFまたは同軸S/PDIFをサポートしていないScarlettまたはその他のオーディオインターフェイスにお客様のデバイスを接続できます。
デジタル接続ではなくアナログ接続を使用して2つのデバイスを接続するため、同期設定やサンプルレートを調整する必要はありません。 同期は内部に設定する必要があり、サンプルレートはお客様のコンピューターまたはDAW設定と一致させる必要があります。
そこから、お客様が使用しているアナログ入力が出力にルーティングされていることを確認する必要があります。 バスパワーのScarlettの場合、ダイレクトモニター機能を入力に設定して使用する必要があります。 より大きなScarlettオーディオインターフェイスの場合、お持ちのオーディオインターフェイスに応じて、Mix Control、Focusrite Control、またはFocusrite Control 2を介して入力を出力にルーティングする必要があります。
