ISA ADN2 & ADN8 설치 가이드

적용 대상: ISA ADN2, ISA ADN8

빠른 링크:

안전 경고

설치를 수행하기 전에 ISA 장치의 전원을 끄고 후면 패널의 IEC 전원 케이블 메인 입력을 분리해야 합니다

주의

ISA를 랙 인클로저에서 제거하고 깨끗하고 평평한 표면에 놓으십시오.
상단 커버를 제거하기 전에 ISA를 식히십시오.
ISA ADN 카드를 정전기 방지 백에서 꺼낼 때 카드를 다룰 때 정전기 방지 예방 조치를 취하십시오. 케이블이나 커넥터 이외의 부품을 만지지 않도록 ADN 카드의 가장자리만 잡으십시오.

가이드

ISA ADN 카드는 선택된 ISA 제품에 대한 아날로그-디지털 변환을 제공하는 옵션 A-D 카드입니다. 이 카드는 Dante 출력 포트, AES3 출력, Toslink ADAT 출력 RCA S/PDIF (ADN2) 출력 및 Word Clock I/O를 제공합니다.

ISA 프리앰프가 ISA ADN 카드 설치를 지원하는지 확인하려면 다음 문서를 참조하십시오:

이 문서에는 비디오 설치 가이드와 서면 지침이 포함되어 있습니다.

사용자 가이드의 지침을 따르고 싶으시면 다운로드 페이지에서 다양한 언어로 제공되는 가이드를 찾아보십시오:

ISA ADN2 설치

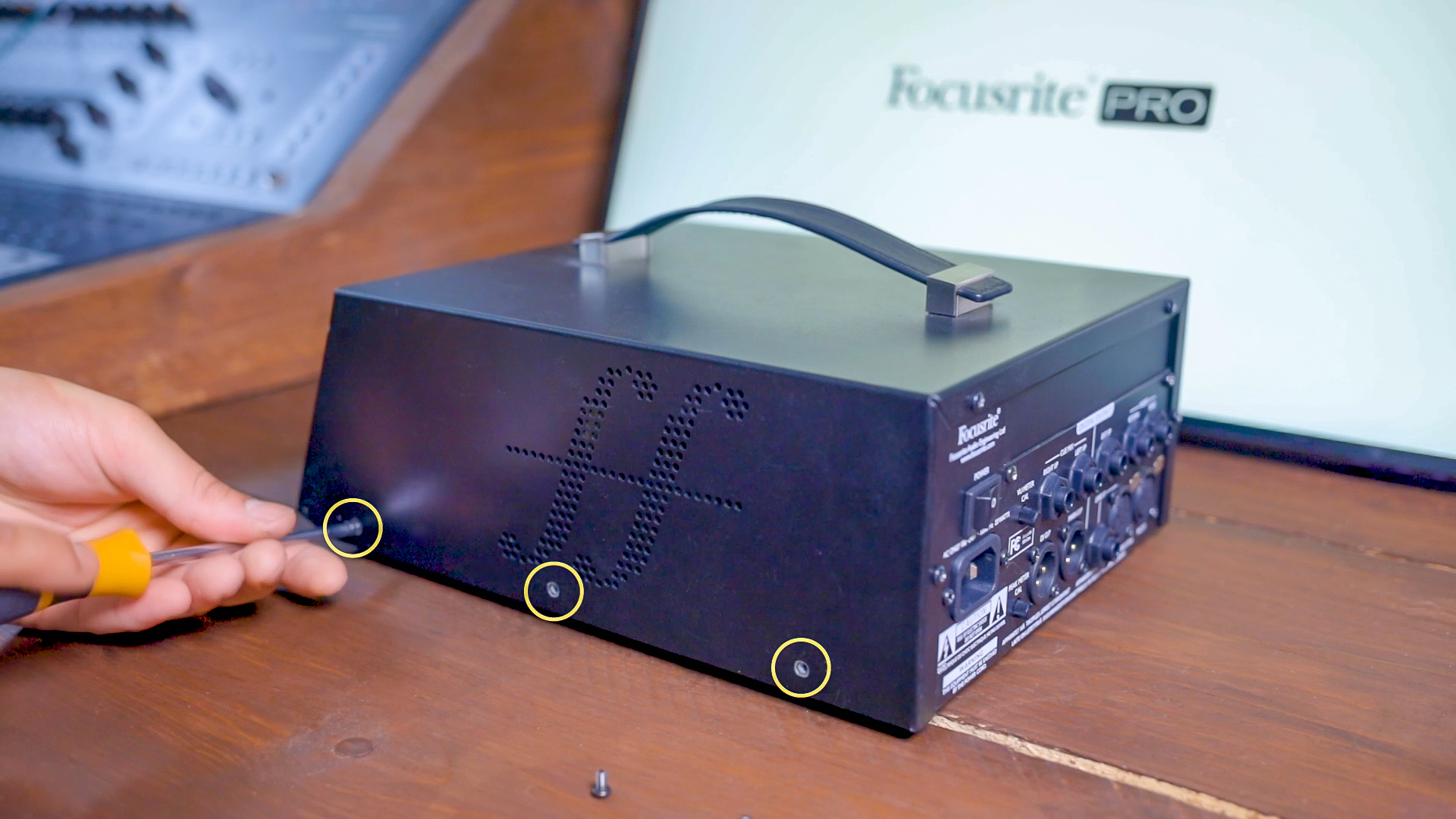

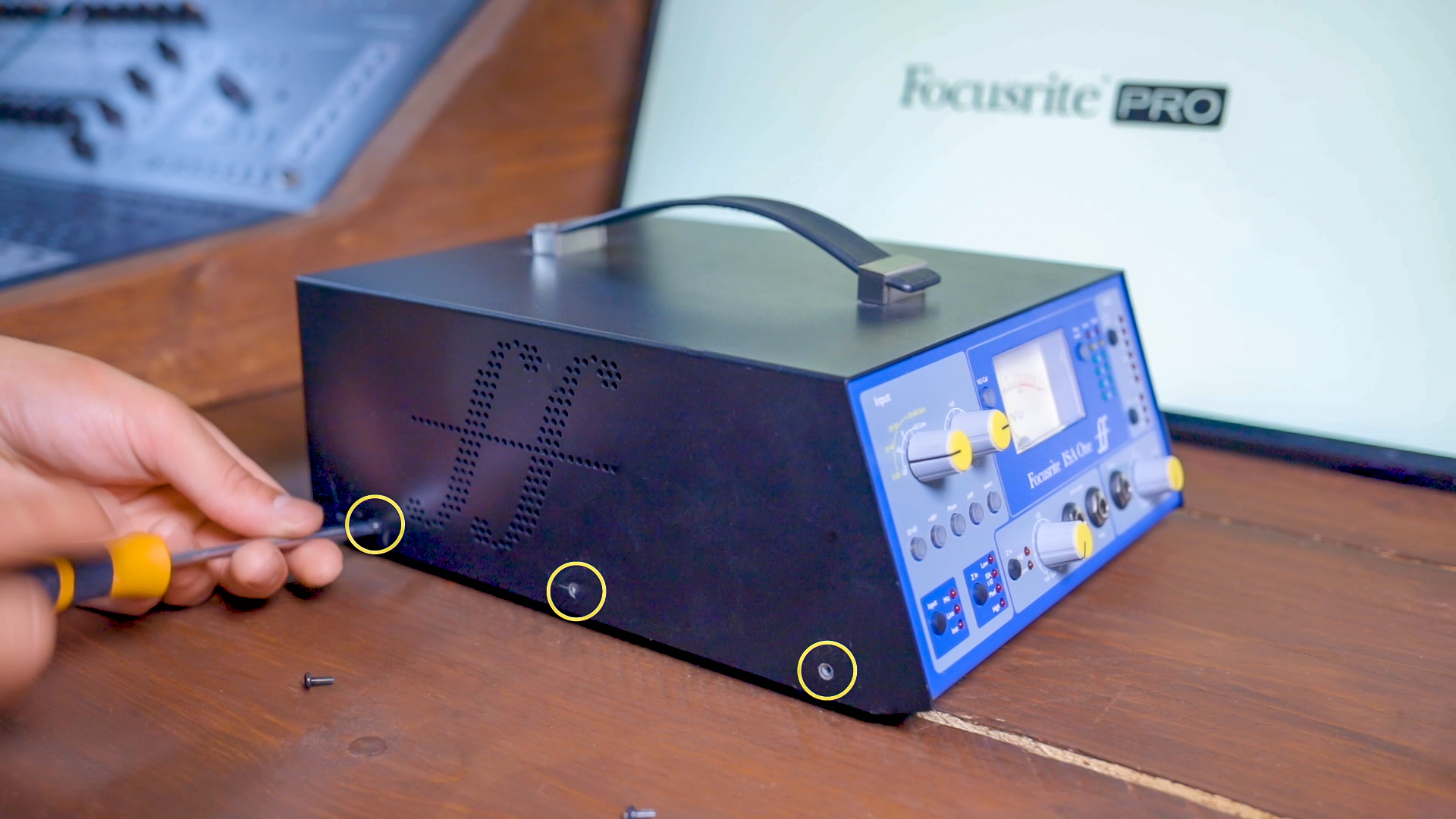

1. ISA One의 경우 상단 커버를 제거하십시오. ISA에 상단 커버를 고정하는 십자 나사가 10개 있습니다:

일부 ISA One 모델에는 뚜껑에 접지 케이블이 부착되어 있으므로 커버를 제거할 때 주의하십시오. 후면 패널을 보면 접지 케이블이 상단 커버의 왼쪽에 부착되어 있습니다 (위에 표시됨).

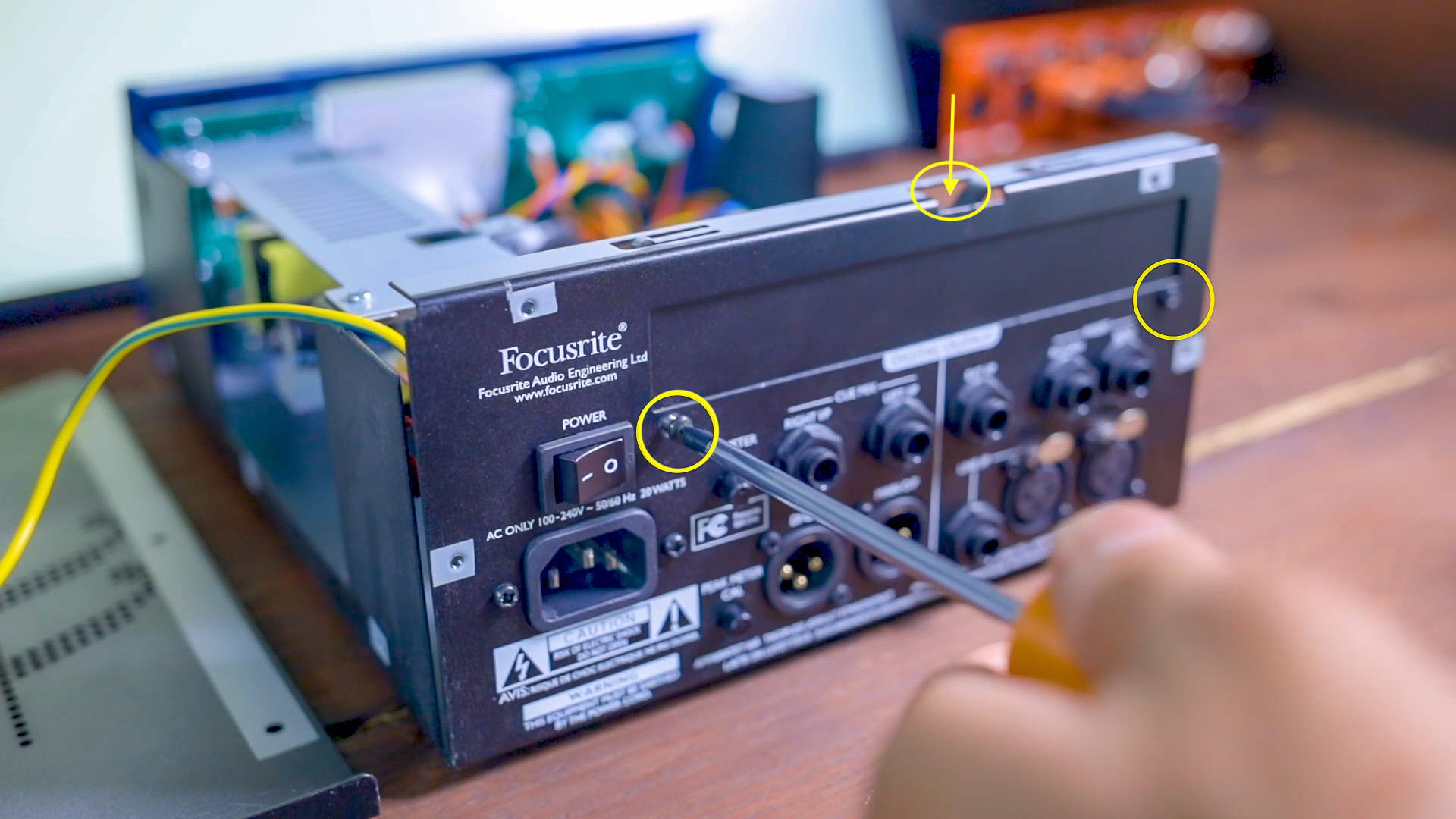

2. 3개의 나사를 풀고 블랭킹 플레이트를 제거하십시오. 나사를 보관하십시오. 디지털 카드를 후면 패널에 고정하는 데 사용할 것입니다. 블랭킹 플레이트는 폐기할 수 있습니다.

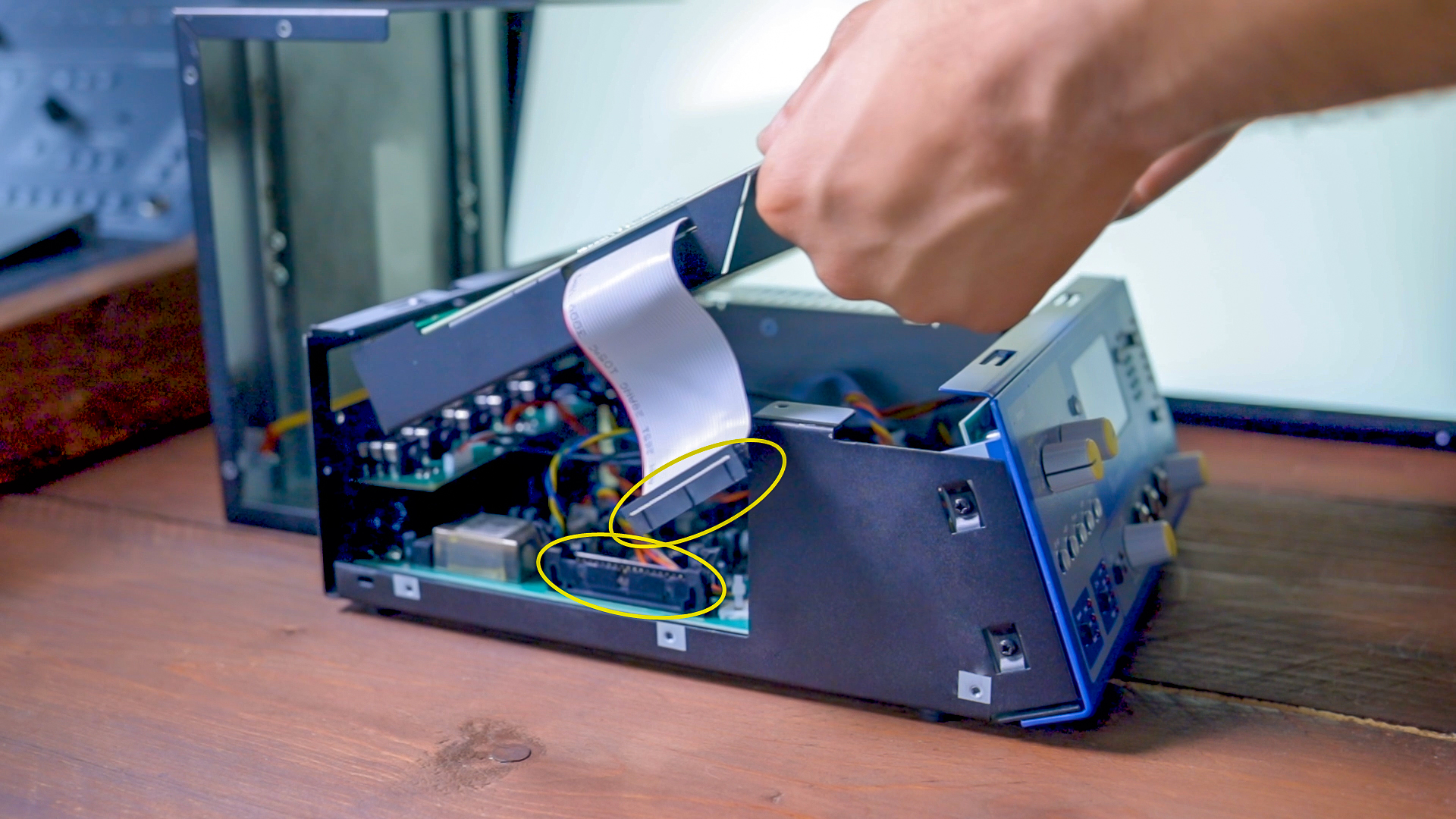

3. 카드의 리본 케이블이 카드 아래의 PCB 플러그를 향하도록 카드를 ISA에 배치하십시오.

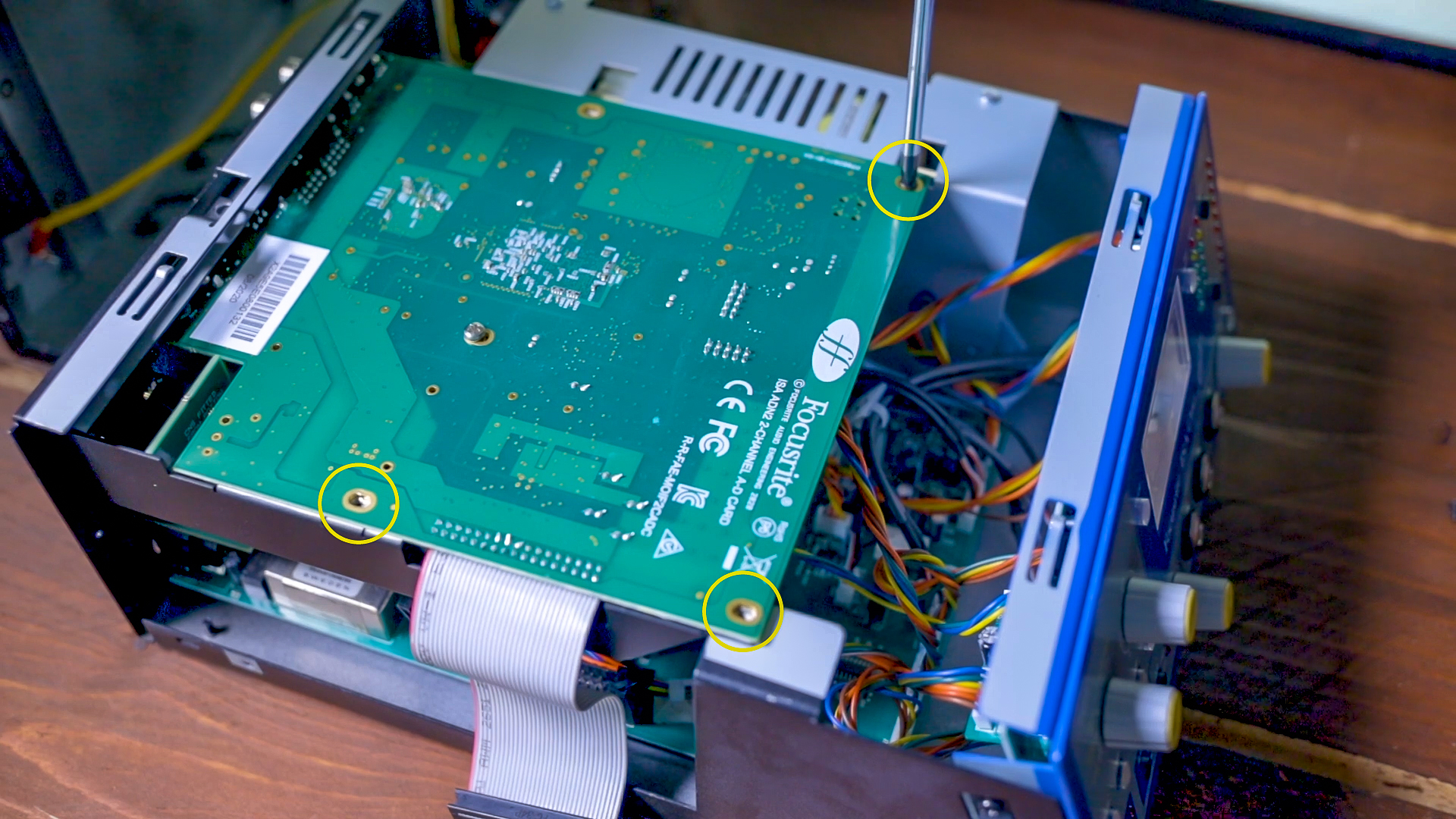

카드의 3개 장착 구멍을 아래 브래킷의 구멍과 정렬하고 키트와 함께 제공된 나사를 느슨하게 끼우십시오. 블랭킹 플레이트에서 보관한 나사를 카드 후면에 다시 끼운 다음 모든 나사를 완전히 조이십시오.

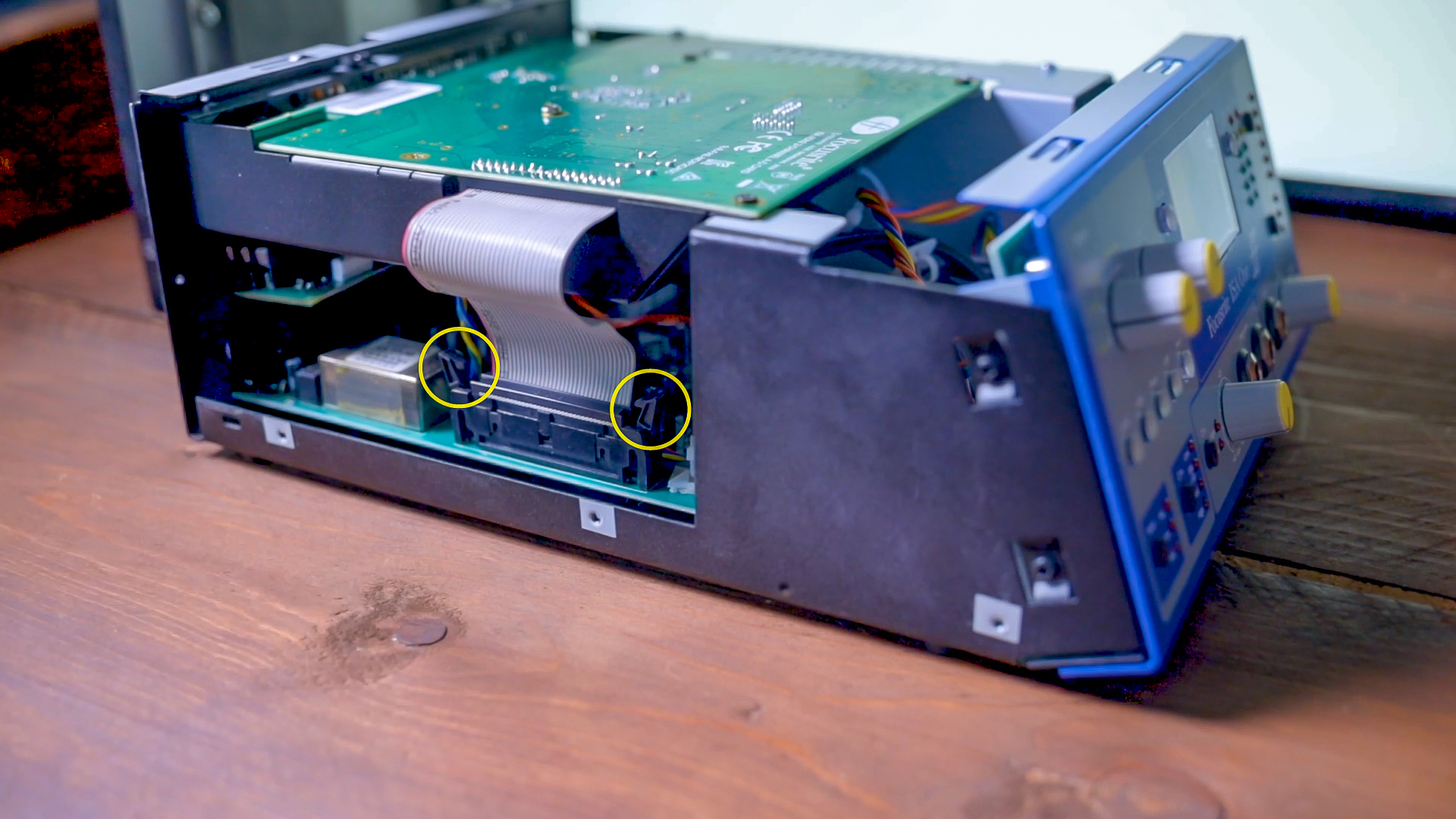

4. PCB 장착 리본 플러그에는 2개의 결합 래치가 장착되어 있습니다. 래치가 완전히 열린 상태에서 ISA ADN 커넥터를 래치가 딸깍 소리를 내며 닫힐 때까지 눌러 제자리에 고정하십시오.

5. 상단 커버를 ISA에 다시 놓으십시오. 측면부터 시작하여 나사를 다시 끼우되, A-D 카드에 접지 안전 스트랩이 끼이지 않도록 주의하십시오.

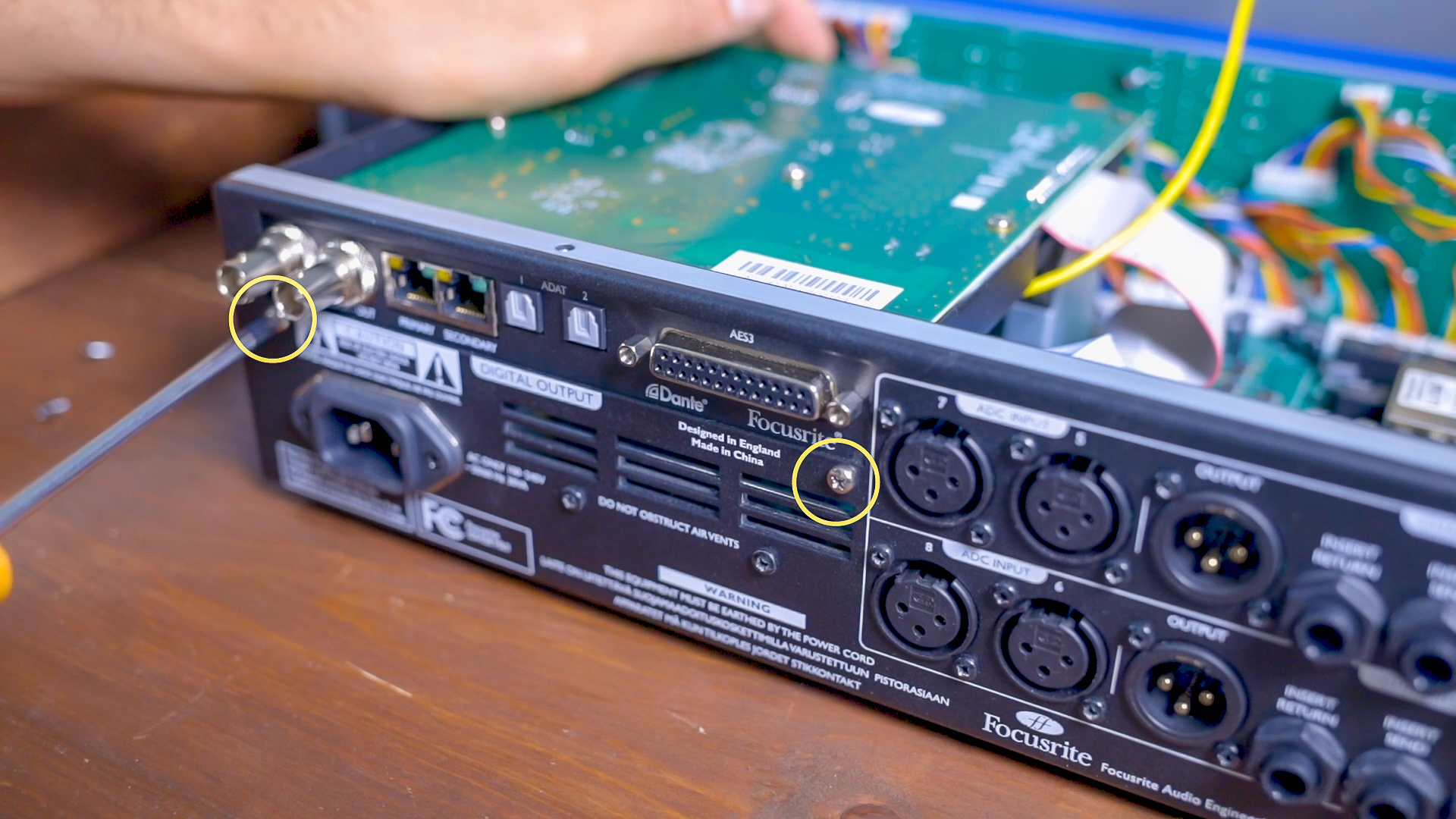

6. 이제 블랭킹 플레이트에서 보관한 2개의 나사를 카드가 배치된 ISA 후면에 다시 끼우십시오.

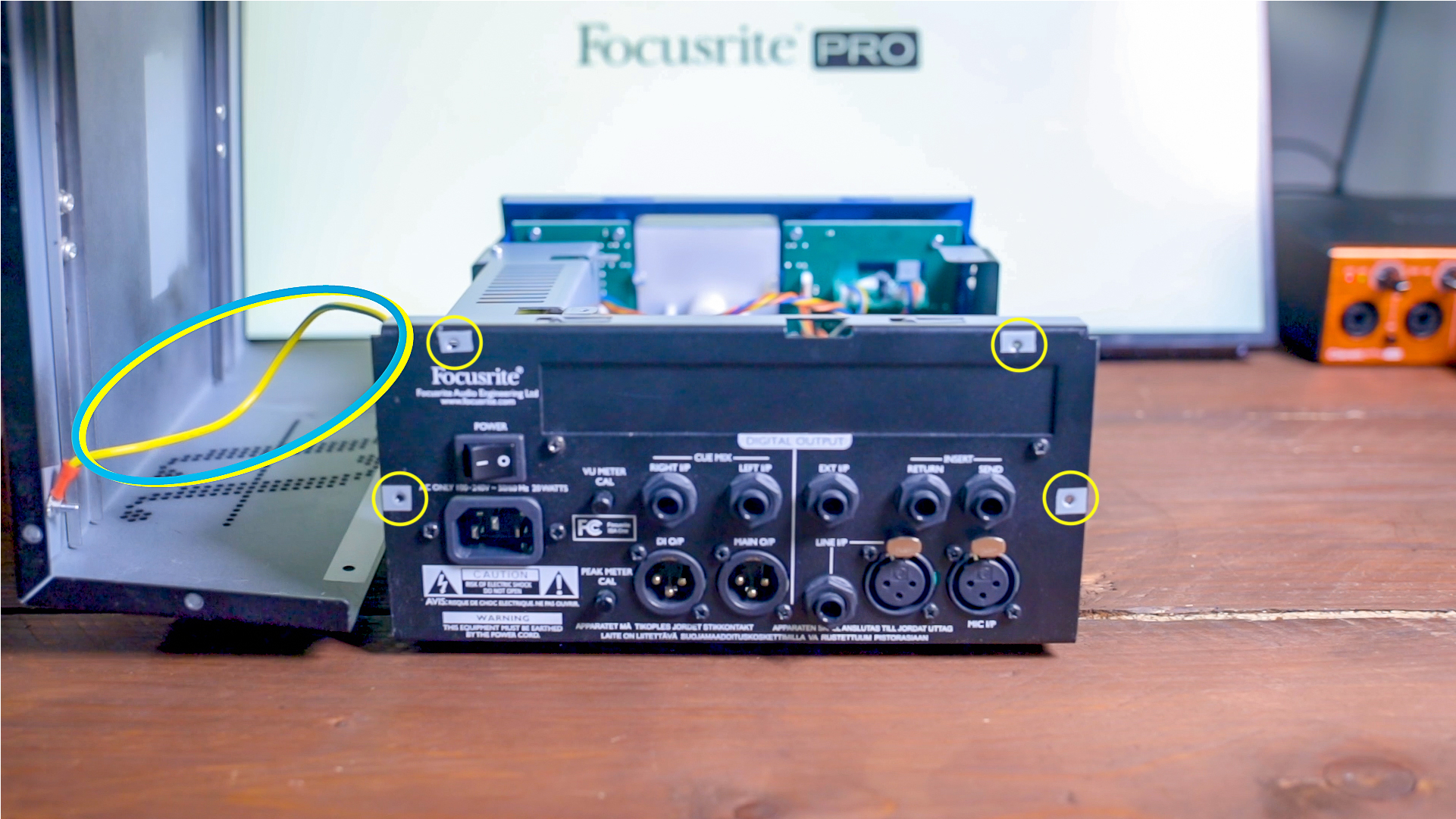

7. ISA 후면 가장자리의 나머지 4개 나사를 다시 끼우십시오.

8. ADN 카드를 처음 켤 때 펌웨어 업데이트가 필요할 수 있습니다. 펌웨어 업데이트는 RedNet Control 애플리케이션에서 자동으로 처리됩니다.

ISA ADN8 설치

참고: 이 비디오는 ISA 428 MkII를 보여주지만 ISA 828 MkII에도 동일한 프로세스가 적용됩니다.

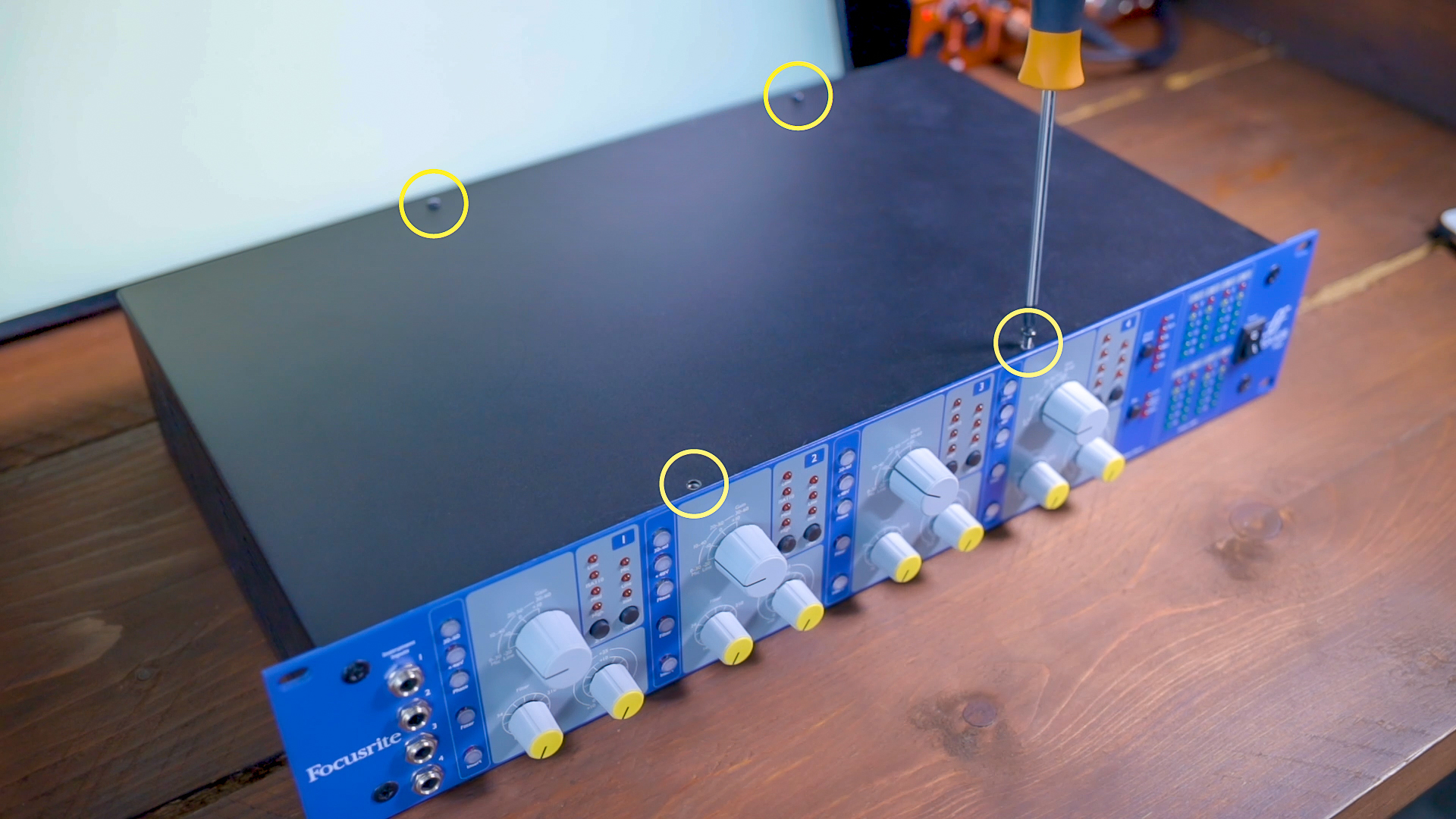

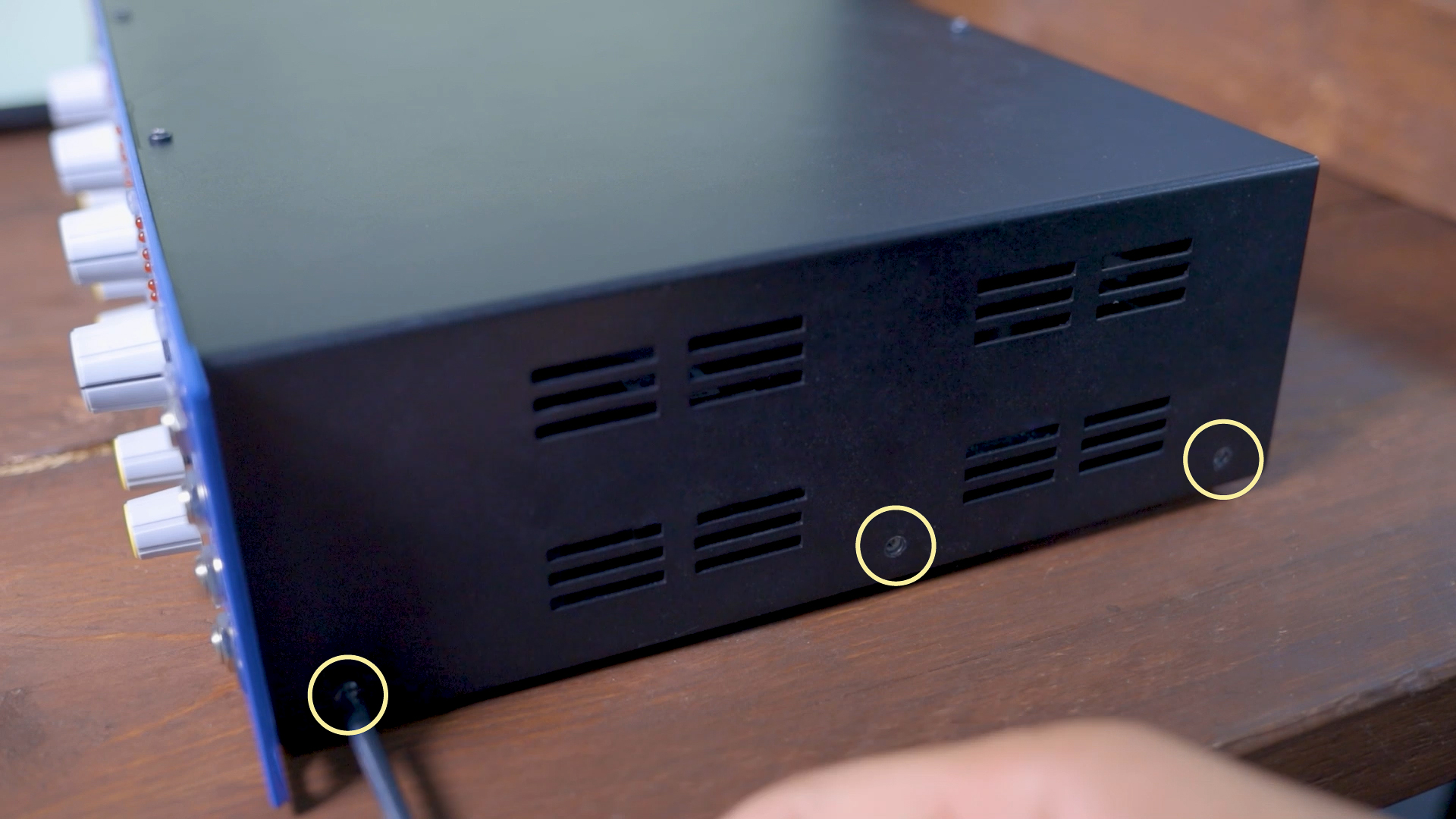

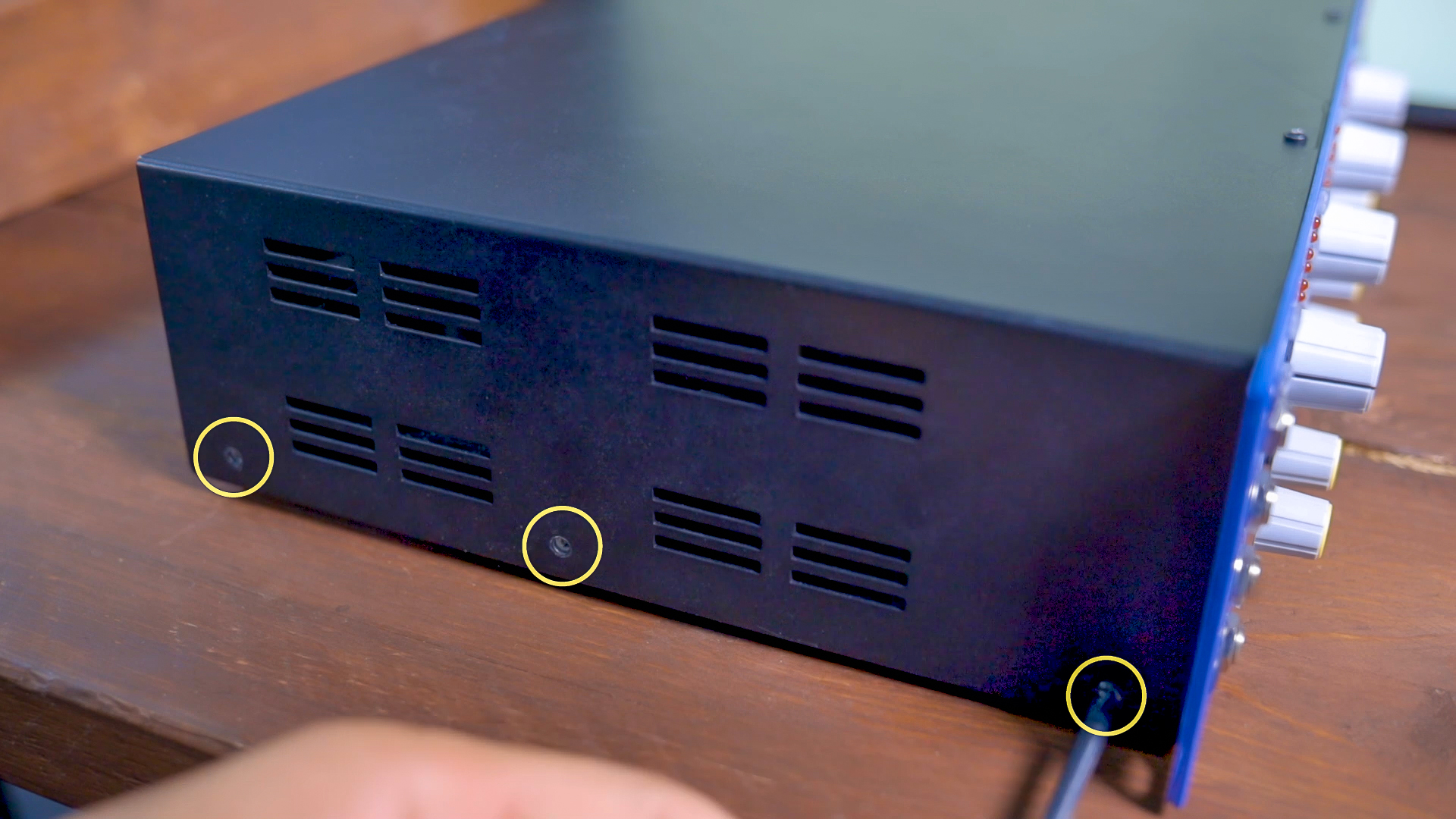

1. ISA의 상단 및 측면에 상단 커버를 고정하는 11개의 십자 나사를 제거하십시오. 일부 ISA 428 Mk2 및 ISA 828 Mk2 모델에는 상단 커버 뚜껑에 접지 케이블이 부착되어 있으므로 뚜껑을 제거할 때 주의하십시오.

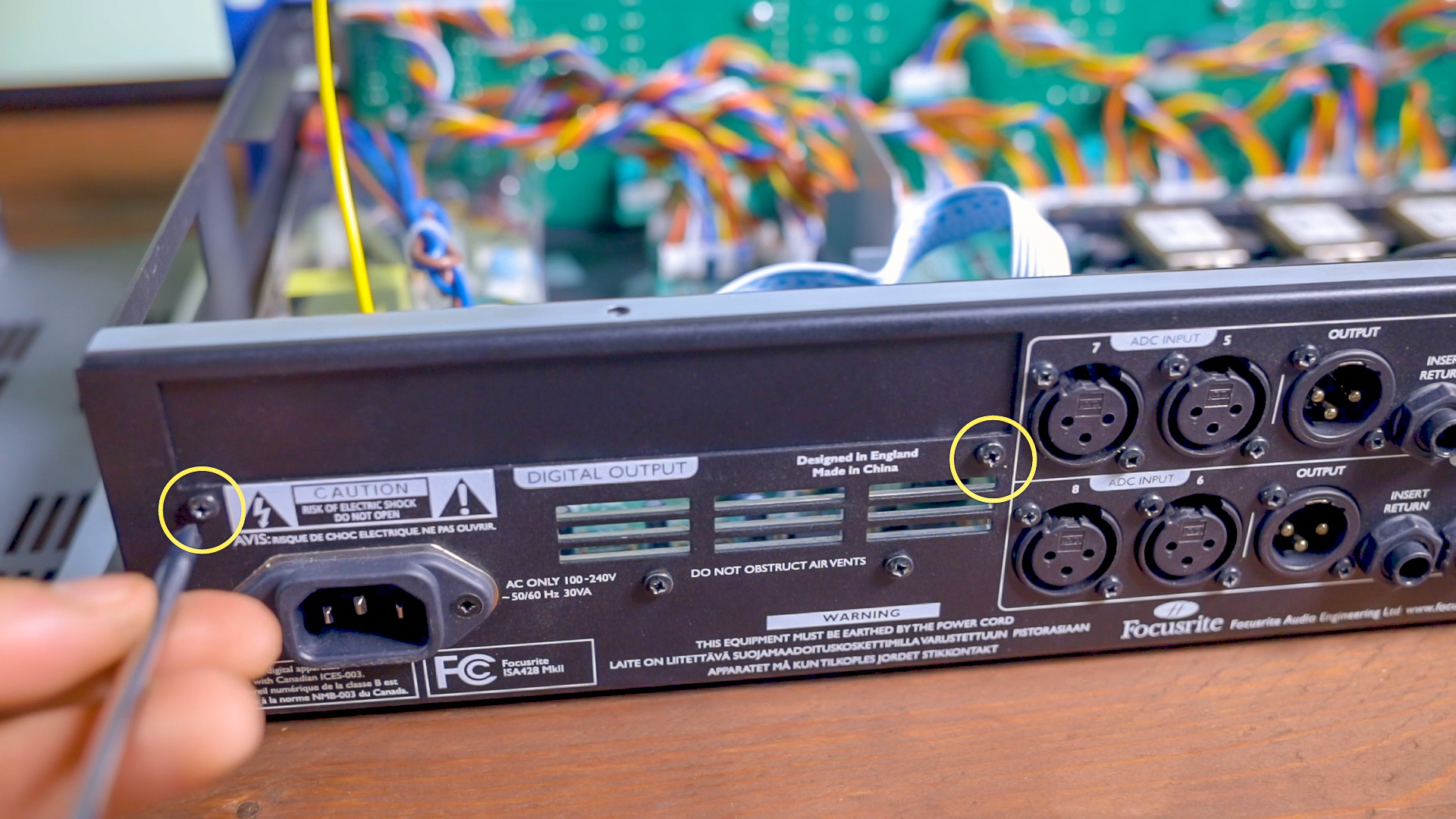

2. 블랭킹 플레이트를 고정하는 2개의 나사를 풀으십시오. 나사를 보관하십시오. 디지털 카드를 후면 패널에 고정하는 데 사용할 것입니다. 블랭킹 플레이트는 폐기할 수 있습니다.

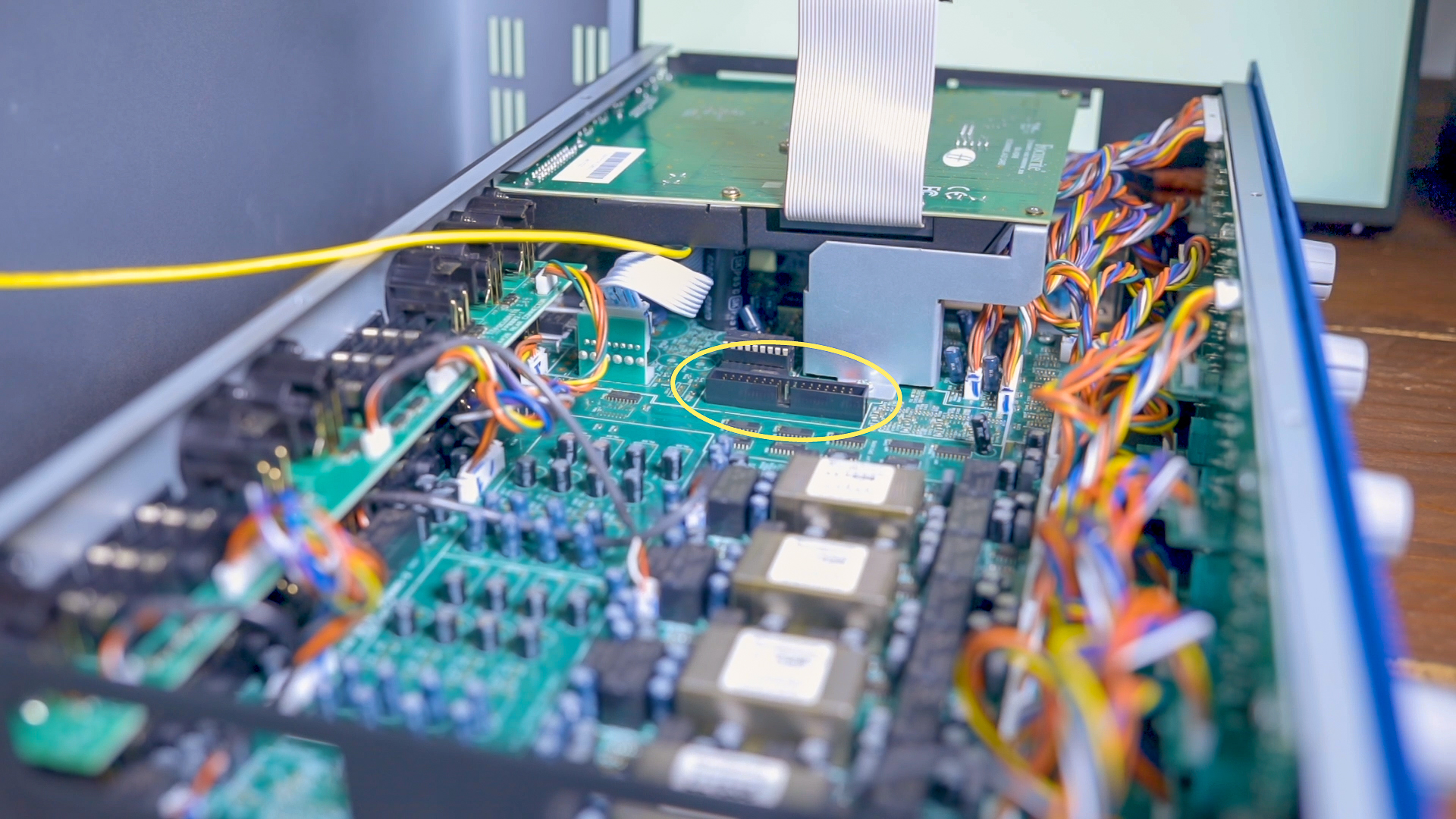

3. 카드의 리본 케이블이 PCB 플러그를 향하도록 카드를 ISA에 배치하십시오.

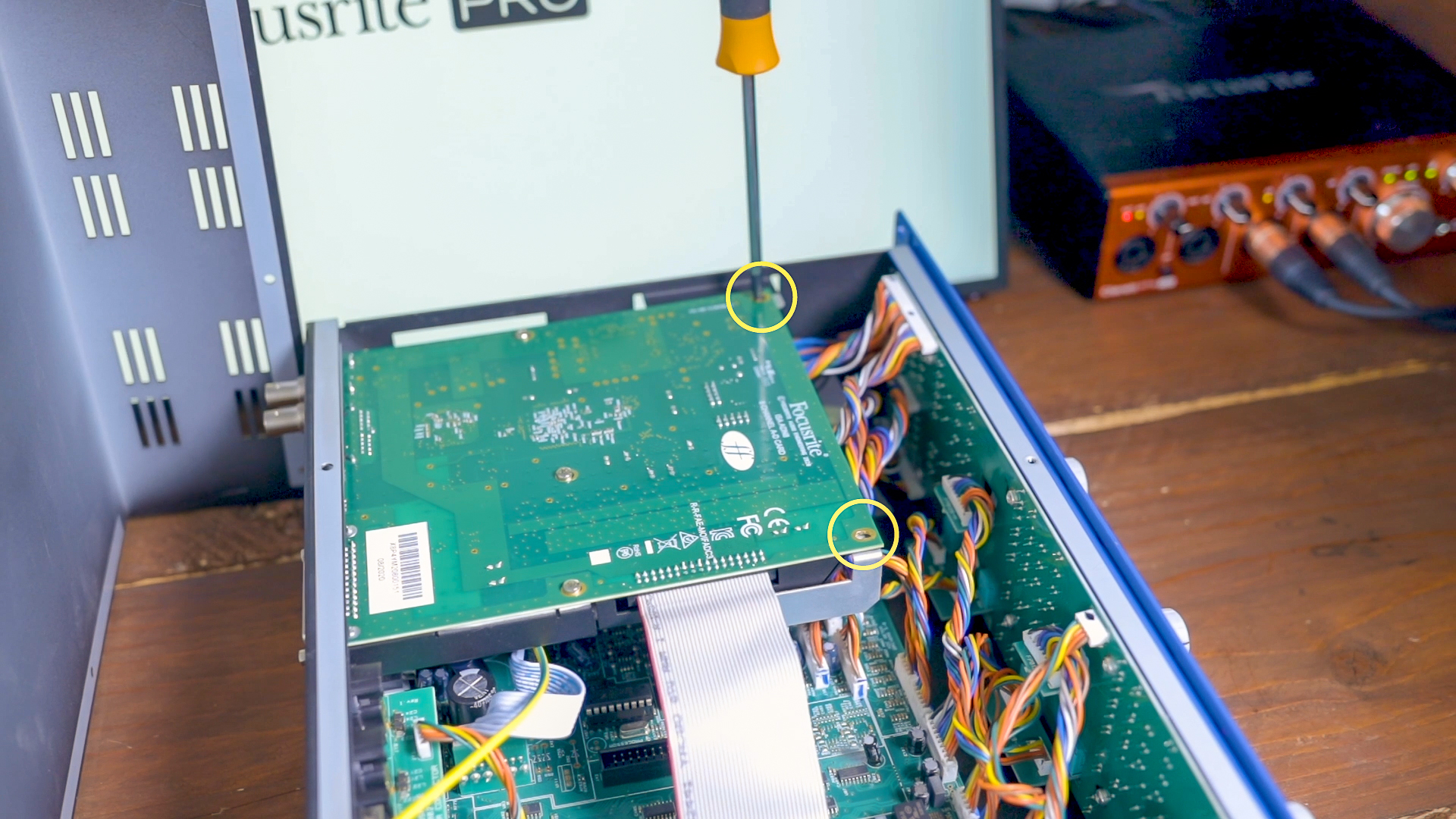

카드 후면의 2개 장착 구멍을 아래 브래킷의 구멍과 정렬하고 키트와 함께 제공된 나사 2개를 느슨하게 끼우십시오. 블랭킹 플레이트에서 보관한 나사를 카드 후면에 다시 끼운 다음 모든 나사를 완전히 조이십시오.

키트와 함께 제공된 3번째 나사는 상단 커버를 통해 설치할 것입니다.

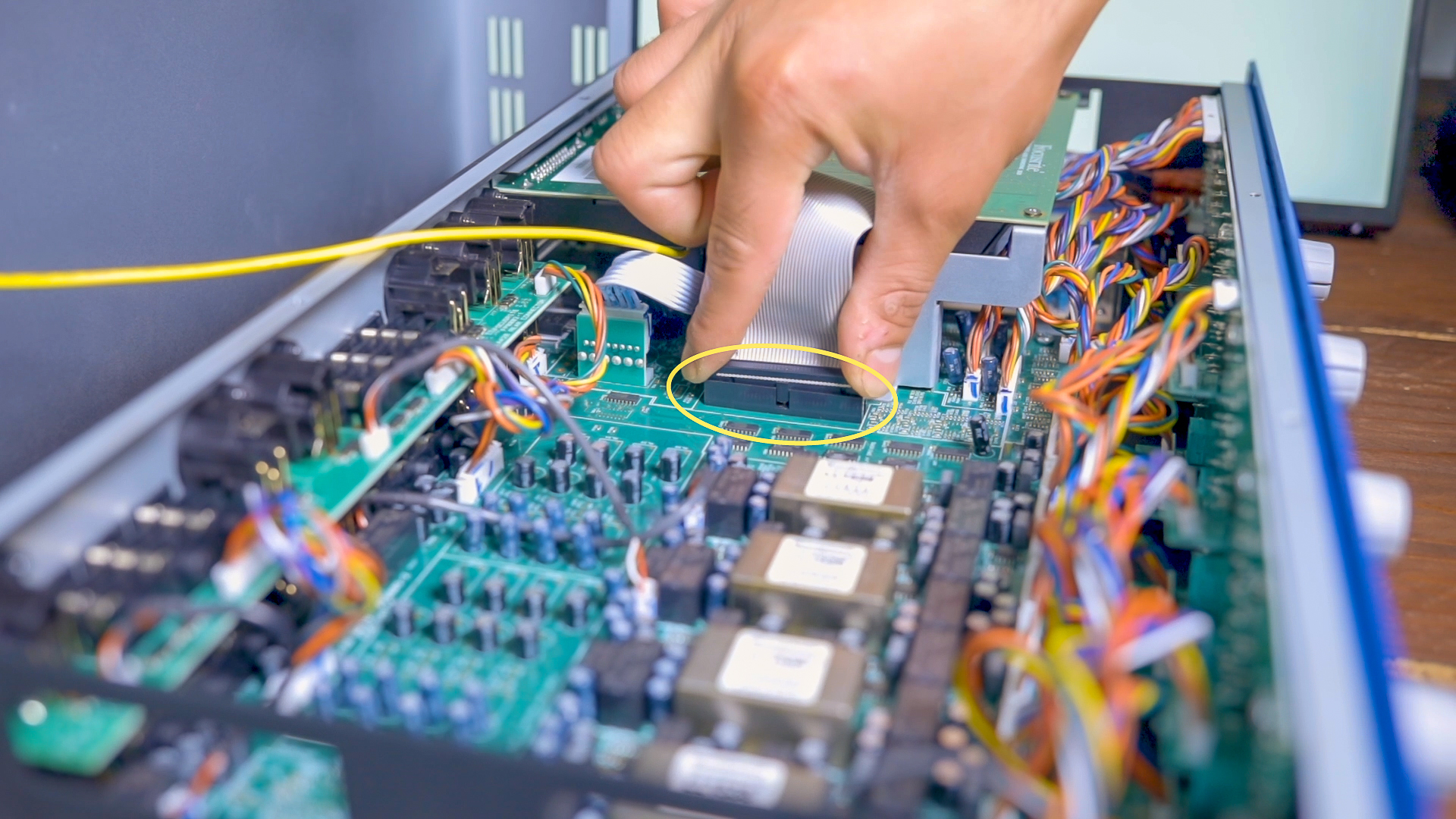

4. PCB 장착 리본 플러그에는 2개의 결합 래치가 장착되어 있습니다. 래치가 완전히 열린 상태에서 래치가 딸깍 소리를 내며 닫힐 때까지 A-D 커넥터를 누르십시오.

5. 상단 커버를 다시 장착하려면: 11개의 나사를 다시 끼우십시오. 안전 접지 스트랩(노란색)이 A-D 카드에 끼이지 않도록 주의하십시오.

6. 상단 커버를 통해 제공된 나사를 설치하십시오.

7. ISA ADN A-D 카드를 인식하도록 ISA 428/828 MkII를 초기화하십시오. 이렇게 하려면: 전면 패널 스위치 중 하나를 누른 상태에서 ISA의 전원을 켜십시오. 전면 패널이 켜지면 스위치를 놓으십시오. 이제 디지털 카드가 활성화됩니다.

8. ADN 카드를 처음 켤 때 펌웨어 업데이트가 필요할 수 있습니다. 펌웨어 업데이트는 RedNet Control 애플리케이션에서 자동으로 처리됩니다.
