적용 대상:
광/ADAT 포트가 있는 모든 인터페이스
오디오가 들리지 않거나, 클럭이 동기화되지 않거나, 녹음에서 클릭 및 팝 소음이 발생하는 등 ADAT 설정에 문제가 있는 경우, 아래의 문제 해결 단계를 참조하세요.
광 연결 확인
올바른 케이블을 사용하고 계십니까?
TOSLINK(광) 케이블(파이버 옵틱 또는 라이트파이프라고도 함)을 사용하고 있는지 확인하세요:
예를 들어 다음 중 하나를 사용하면 문제없습니다:
- Amazon Basics TOSLINK 광 케이블 (Amazon)
- the sssnake Optical Cable (Thomann)
- Hosa OPT-102 Fiber Optic Cable (Sweetwater)
광 케이블이 올바르게 연결되어 있습니까?
TOSLINK(광) 케이블에는 일반적으로 케이블 끝을 보호하는 작은 플라스틱 캡이 함께 제공됩니다. 인터페이스의 ADAT/Optical 포트에 케이블을 연결하려면 이 캡을 제거해야 합니다.
플라스틱 캡을 제거하면 TOSLINK 커넥터를 광 포트에 완전히 삽입했을 때 딸깍 소리와 함께 제자리에 고정되어야 합니다. TOSLINK 커넥터 주변의 하우징 형태가 너무 큰 경우 커넥터를 완전히 삽입하는 것을 방해할 수 있습니다. 이 경우 더 작은 커넥터 하우징을 가진 케이블을 사용해 보세요.
참조: 내 TOSLINK ADAT 케이블이 ADAT 포트에 맞지 않습니다
광(ADAT) 출력 포트에서 신호가 전달되고 있습니까?
광 포트는 디지털 정보를 인코딩하기 위해 광 펄스를 사용합니다. 오디오 인터페이스 또는 확장 유닛의 ADAT Output 포트를 육안으로 검사하면 해당 포트에서 빨간색 불빛이 나오는 것을 볼 수 있어야 합니다. 불빛이 보이지 않으면 포트에 결함이 있을 수 있습니다. 해당 장치의 전원이 켜져 있어야 하며, 포트를 보호하는 덮개를 들어올려야 할 수도 있습니다. Input 포트에서는 신호가 출력되지 않습니다(즉, 불빛이 없습니다).
광 케이블이 신호를 전달하고 있습니까?

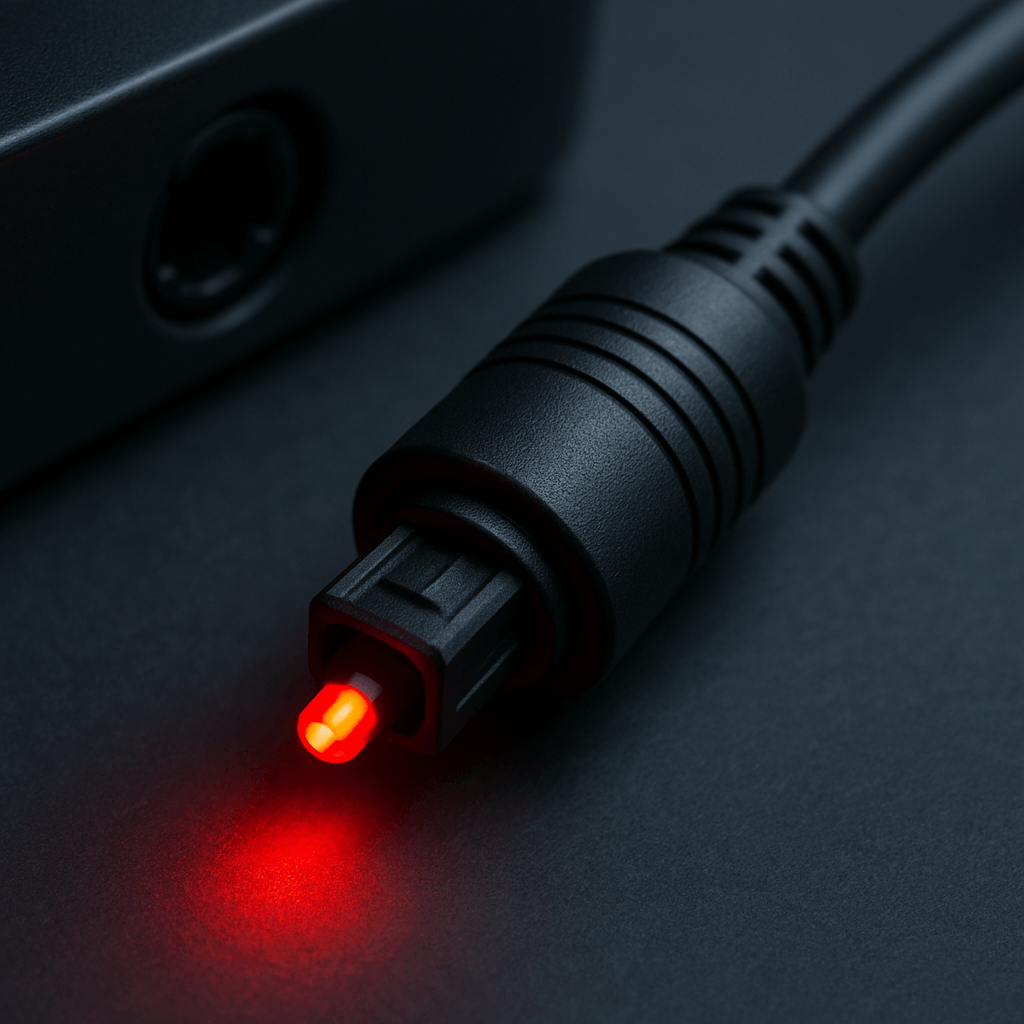

광 포트와 마찬가지로 광 케이블은 디지털 정보를 인코딩하기 위해 광 펄스를 사용합니다. 작동하는 ADAT Output 포트에 광 케이블을 연결하면 케이블의 다른 쪽 끝에서 빨간색 불빛이 나오는 것을 볼 수 있어야 합니다. 불빛이 보이지 않는데 해당 출력 포트에서 빨간색 불빛이 나온다면 광 케이블에 결함이 있을 수 있습니다. 이 경우 다른 TOSLINK(광) 케이블을 사용하여 케이블의 결함이나 손상을 배제해 보세요.
광 케이블이 올바른 광 포트에 연결되어 있습니까?
입력은 출력에 연결해야 하고, 출력은 입력에 연결해야 합니다. 오디오 인터페이스 또는 확장 프리앰프에 여러 포트가 있는 경우 포트의 레이블 또는 사용자 가이드(Focusrite 다운로드)를 확인하여 구성에 맞는 올바른 포트를 사용하고 있는지 확인하세요.

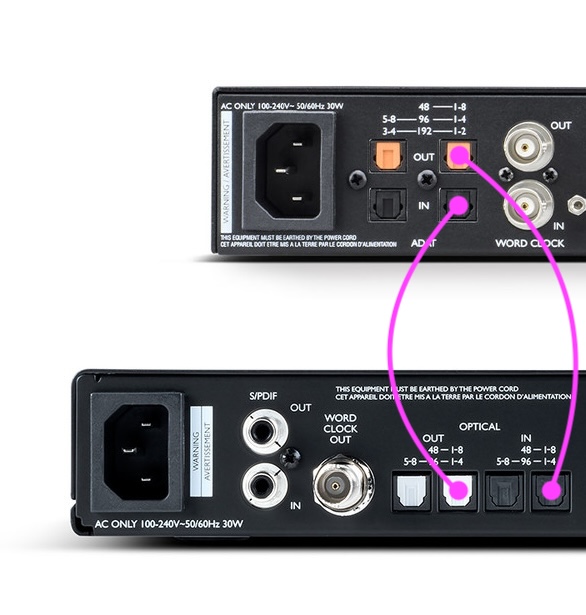

아래 예시에서 프리앰프/확장 유닛(Clarett+ 8Pre, 상단)의 첫 번째 ADAT(광) Out 포트가 오디오 인터페이스(Scarlett 18i20 3세대, 하단)의 첫 번째 ADAT(광) Input 포트에 연결되어 있습니다.
마찬가지로 오디오 인터페이스(Scarlett 18i20 3세대, 하단)의 첫 번째 ADAT(광) Out 포트가 프리앰프/확장 유닛(Clarett+ 8Pre, 상단)의 첫 번째 ADAT(광) Input 포트에 연결되어 있습니다.
클럭, 동기화 및 샘플 레이트 확인
클럭 소스 및 동기화 설정
디지털 오디오를 동기화하려면 장치에 클로킹이 필요합니다. 모든 장치는 동일한 장치, 즉 클록 리더의 클록을 따라야 합니다. 리더의 클록 소스를 Internal로 설정하고 다른 모든 장치(팔로워)는 연결에 따라 리더의 클록을 따르도록 설정해야 합니다(예: ADAT, S/PDIF 또는 Word Clock).
이러한 디지털 형식의 대부분은 단방향 연결입니다. 따라서 프리앰프/확장 유닛을 클록 리더로 사용하는 것이 가장 실용적일 수 있습니다. 예를 들어, 확장 프리앰프의 ADAT 출력에서 오디오 인터페이스의 ADAT 입력으로의 디지털 연결만 있는 경우입니다.

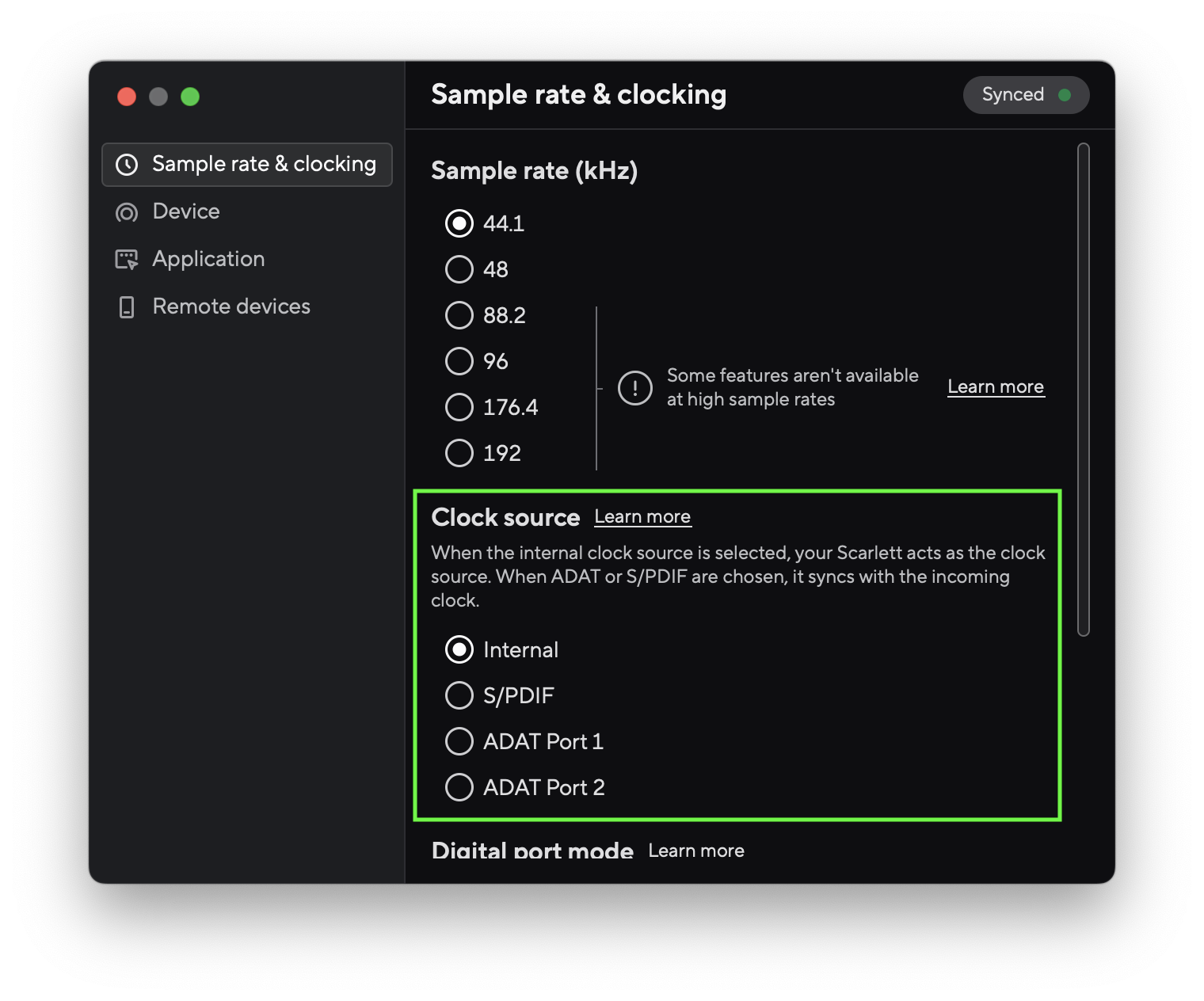

일반적으로 소프트웨어(예: 오디오 인터페이스용 컨트롤 앱)를 통해 클록 소스를 선택할 수 있습니다:

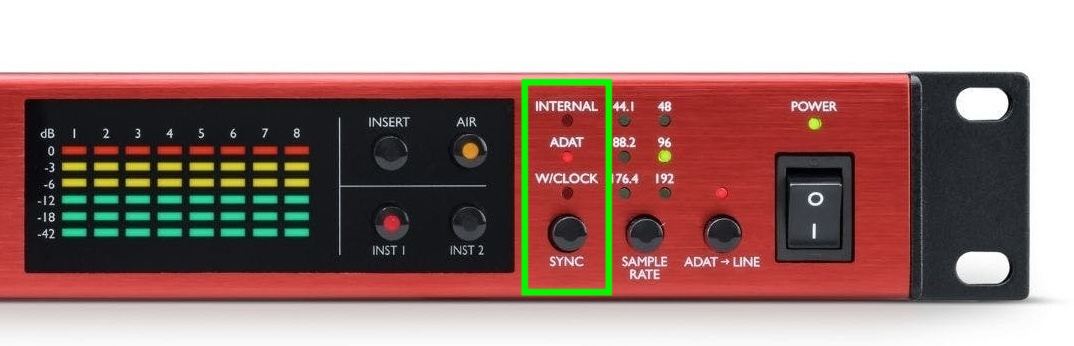

또는 하드웨어에서 직접(예: 프리앰프/확장 유닛 전면 패널의 전용 버튼):
장치 중 하나에 클록 설정이 없는 경우 사용자 가이드를 확인하여 입력 클록을 자동으로 감지할 수 있는지 확인하세요. 감지할 수 없는 경우 이 장치를 클록 리더로 만들어야 할 수 있습니다.
클로킹에 대한 자세한 내용은 다음 문서를 참조하세요:
샘플 레이트

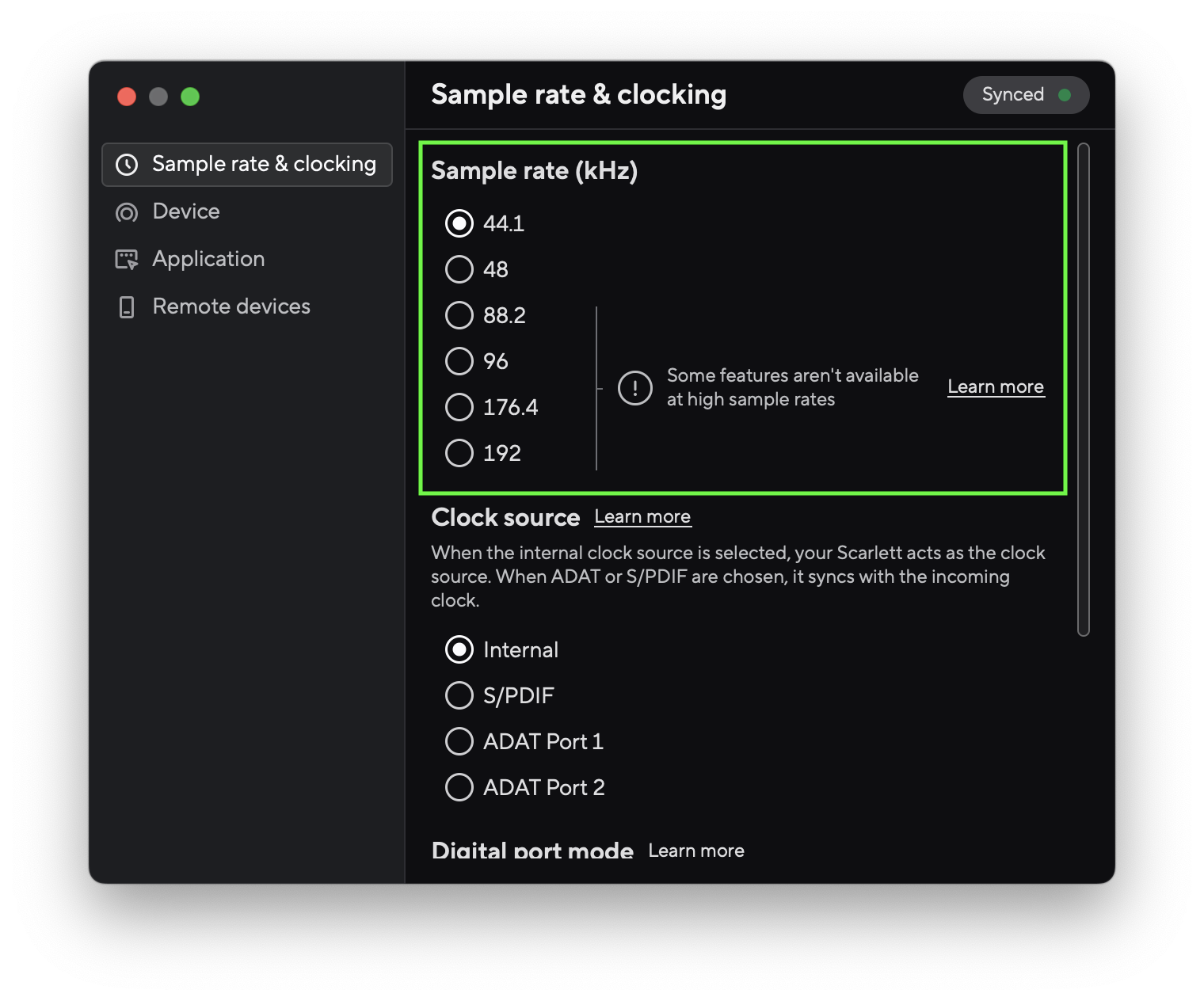

모든 장치에서 샘플 레이트를 일치시키는 것은 디지털 클록 동기화에 필수적입니다. 모든 장치와 녹음 애플리케이션/DAW(사용하는 경우)는 동일한 샘플 레이트로 설정되어야 합니다. 이는 일반적으로 소프트웨어(예: 오디오 인터페이스용 컨트롤 앱)를 통해 설정됩니다:

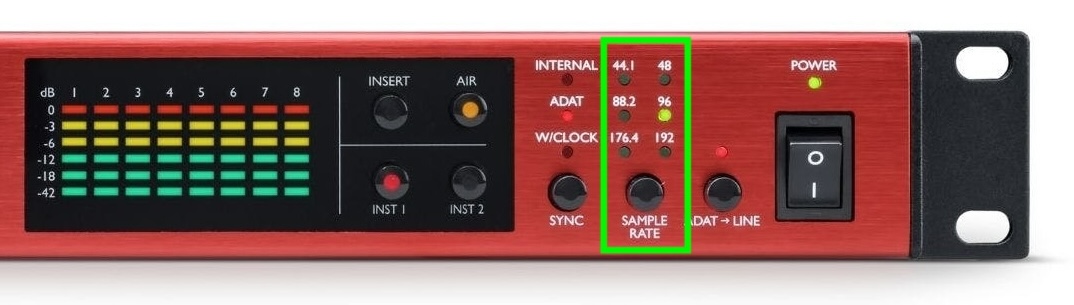

또는 하드웨어에서 직접(예: 프리앰프/확장 유닛 전면 패널의 전용 버튼):
DAW를 사용하는 경우 컴퓨터에 연결된 오디오 인터페이스가 DAW 프로젝트에 설정된 샘플 레이트에 동기화됩니다.
클로킹과 마찬가지로 장치 중 하나에 샘플 레이트 설정이 없는 경우 사용자 가이드를 확인하여 샘플 레이트 변경을 자동으로 감지할 수 있는지 확인하세요. 감지할 수 없는 경우 해당 장치와 일치하도록 다른 장치의 샘플 레이트를 조정해야 할 수 있습니다.
샘플 레이트에 대한 자세한 내용은 다음 문서를 참조하세요:
오디오 연결 확인
채널의 게인 다이얼이 올라가 있습니까?
충분한 신호를 생성하는 데 필요한 만큼 게인을 높이세요. 일부 장비는 프리앰프/확장 유닛에서 최대 게인이 필요할 수 있습니다. 참조를 위해 다음 문서를 확인하세요:
올바른 커넥터와 입력을 사용하고 있나요?

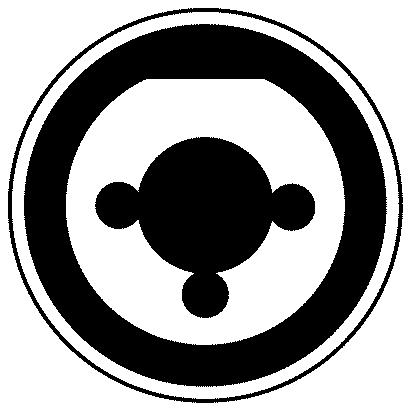

사용 중인 입력이 입력하는 신호 유형을 수용하는지 확인하고, 올바른 커넥터를 사용하고 있는지 확인하세요. 예를 들어 일부 프리앰프는 XLR을 통한 마이크 레벨만 허용하고, 6.35mm(¼") 잭을 통한 악기 또는 라인 레벨만 허용합니다. 참조: 마이크, 라인, 악기 레벨의 차이점은 무엇인가요?
필요한 경우 48V 팬텀 전원이 활성화되어 있나요?

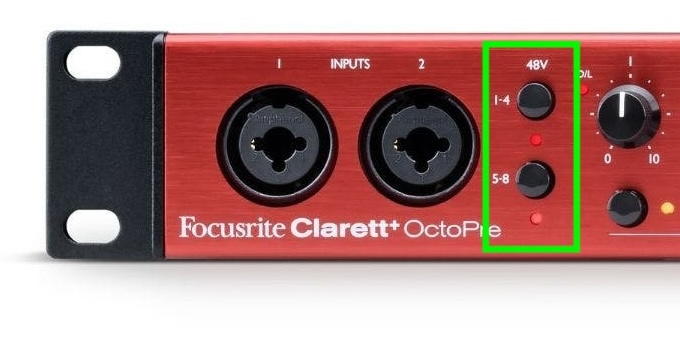

마이크, DI 박스 및 일부 기타 장비는 ADAT 프리앰프/확장 유닛에서 48V 팬텀 전원이 필요할 수 있습니다. 필요한 경우 프리앰프/확장 유닛의 48V 팬텀 전원 스위치를 켜세요:
48V 팬텀 전원이 무엇이며 사용 방법에 대한 자세한 내용은 이 문서를 참조하세요: 48V 팬텀 전원이란 무엇인가요?
필요한 경우 악기 레벨이 활성화되어 있나요?

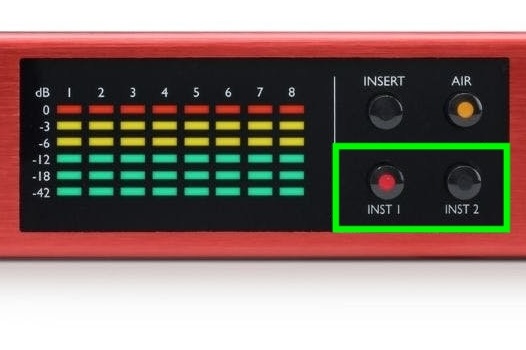

악기 레벨 신호(예: 일렉트릭 기타)의 경우 프리앰프/확장 유닛에서 활성화해야 하는 악기 레벨 설정이 있는지 확인하세요. 이는 일반적으로 Focusrite 제품에서 Inst로 표시되지만, 때때로 Hi-Z(고임피던스)로 표시되거나 단순히 기타 이미지로 표시됩니다:
참조: 마이크, 라인, 악기 레벨의 차이점은 무엇인가요?
다른 입력을 테스트했나요?
동일한 프리앰프/확장 유닛의 다른 입력에 마이크/악기/라인 레벨 장비를 연결하여 동일한 문제가 있는지 확인해 보세요. 이를 통해 잘못된 설정을 확인하거나 특정 채널의 잠재적인 결함을 파악할 수 있습니다. 인터페이스에서 해당 입력 신호를 수신하는 ADAT 채널이 변경됩니다. 예를 들어:
- 프리앰프/확장 유닛 입력 1 = 오디오 인터페이스 ADAT 1
- 프리앰프/확장 유닛 입력 2 = 오디오 인터페이스 ADAT 2
- 프리앰프/확장 유닛 입력 3 = 오디오 인터페이스 ADAT 3
다른 오디오 케이블을 테스트했나요?
작동하는 것으로 알려진 다른 오디오 케이블을 사용하여 원래 케이블의 문제를 배제해 보세요.
올바른 커넥터와 출력을 사용하고 있나요?
사용 중인 입력이 입력하는 신호 유형을 수용하는지 확인하고, 올바른 커넥터를 사용하고 있는지 확인하세요. 예를 들어 일부 프리앰프는 XLR을 통한 마이크 레벨만 허용하고, 6.35mm(¼") 잭을 통한 악기 또는 라인 레벨만 허용합니다.
참조: 마이크, 라인, 악기 레벨의 차이점은 무엇인가요?
활성화하지 말아야 할 다른 기능이 활성화되어 있나요?

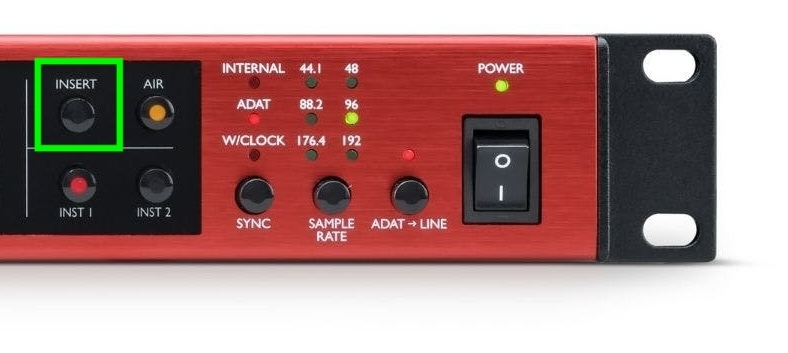

ADAT 프리앰프/확장 유닛에 신호에 영향을 미치는 인서트, 필터 또는 기타 기능이 활성화되어 있을 수 있습니다:
기능이 무엇을 하는지 확실하지 않은 경우 제조업체에 문의하세요. Focusrite 제품의 경우 사용자 가이드를 참조할 수 있습니다: Focusrite 다운로드.
DAW 및 소프트웨어 라우팅 확인
DAW에서 올바른 입력 채널을 선택하고 있나요?
들어오는 ADAT 신호를 녹음하려는 경우 인터페이스의 입력은 사용 가능한 입력, 사용 중인 샘플 레이트, 사용 중인 ADAT 또는 S/PDIF 모드에 따라 달라집니다. 참조: 디지털 I/O 모드
현재 구성의 입력 번호(채널 목록)는 사용자 가이드에서 확인할 수 있습니다: Focusrite 다운로드.
인터페이스의 Line Output에 올바른 ADAT 채널을 라우팅했나요?

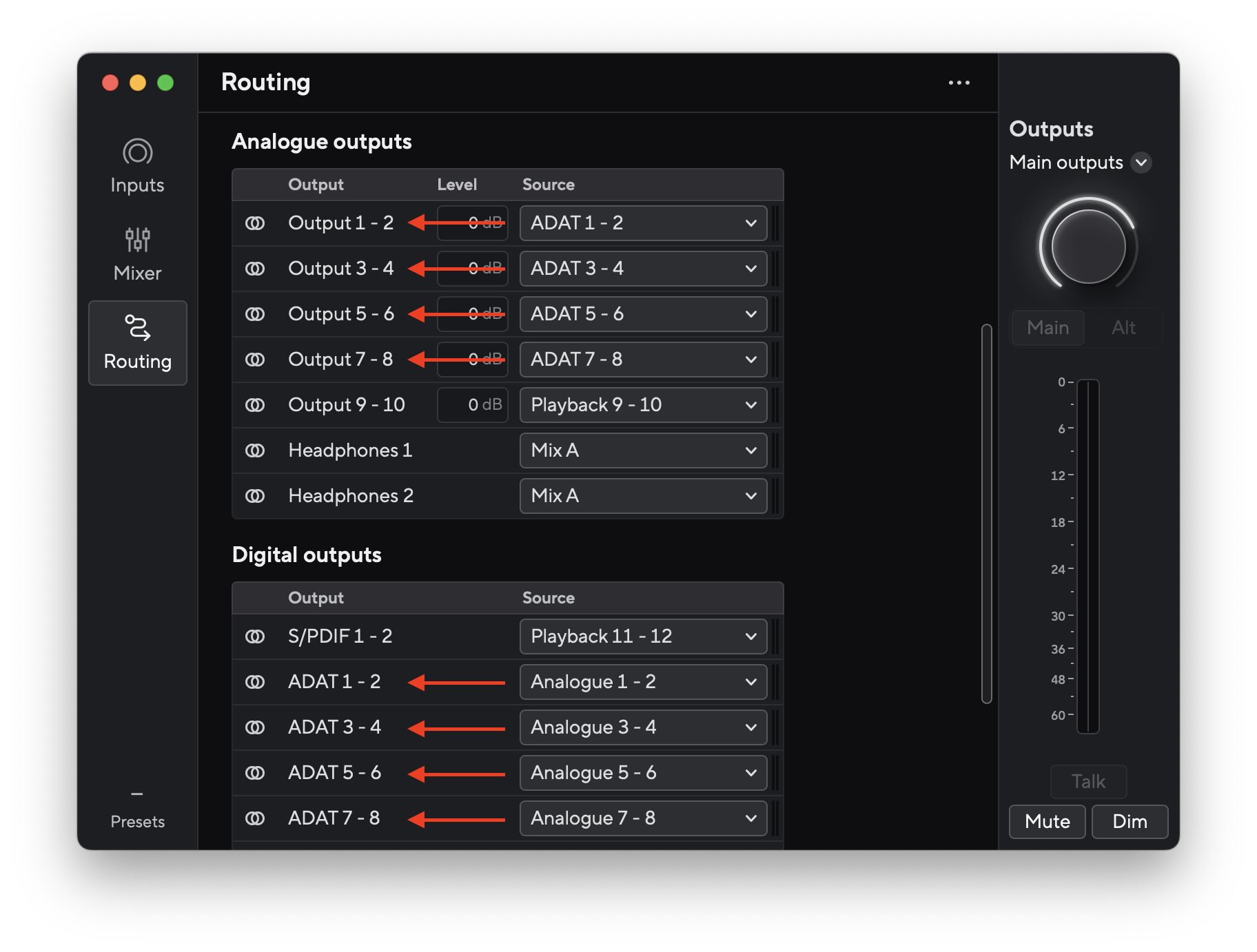

오디오 인터페이스의 Line Output을 통해 프리앰프/확장 유닛의 ADAT 채널을 출력하려는 경우 인터페이스의 컨트롤 앱에서 라우팅을 구성해야 할 수 있습니다. 아래 예시에서는 Focusrite Control 2를 사용하는 Scarlett 18i20 4세대에 대해 설명하며, Analogue Output(Line Out 1-8)이 해당 입력 ADAT 채널(ADAT 1-8)을 전달하도록 설정되어 있습니다.
이 문서가 도움이 되지 않았다면 이 페이지 상단에서 다시 검색하시거나 지원팀에 문의하시려면 여기를 클릭하세요.
