적용 대상: 모든 유닛
모든 Focusrite ¼인치(6.35mm) 잭 입력 및 출력은 모노 밸런스드입니다.
밸런스드
밸런스드 케이블은 언밸런스드 케이블보다 간섭 노이즈를 훨씬 더 잘 제거합니다. 이는 추가 도체를 더함으로써 가능해집니다(더 자세한 정보는 여기에서 찾을 수 있습니다).
밸런스드 케이블은 TRS(Tip, Ring, Sleeve) 커넥터 또는 3핀 XLR 커넥터를 사용할 수 있습니다.

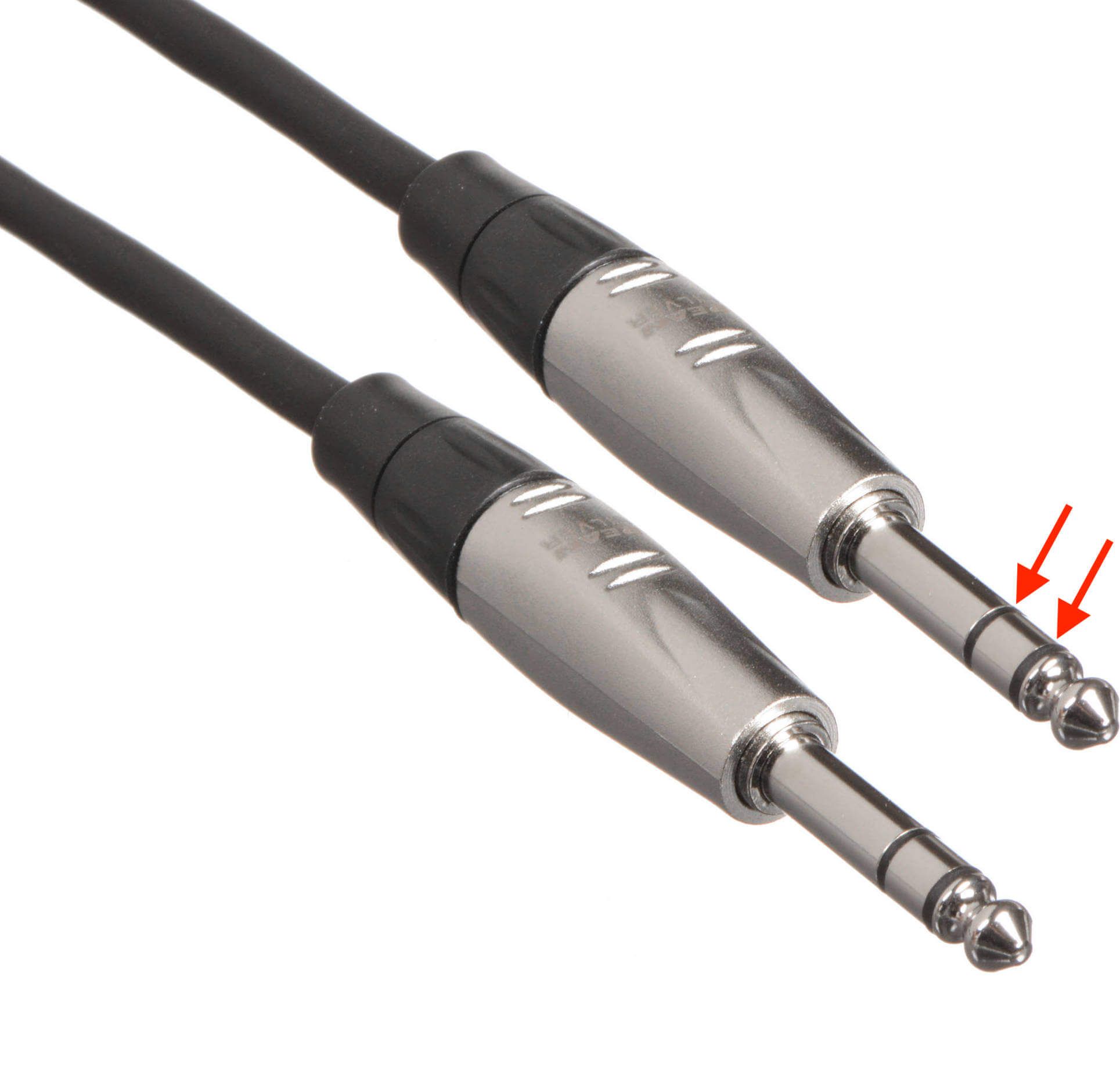

¼인치 TRS 잭-to-잭 케이블:

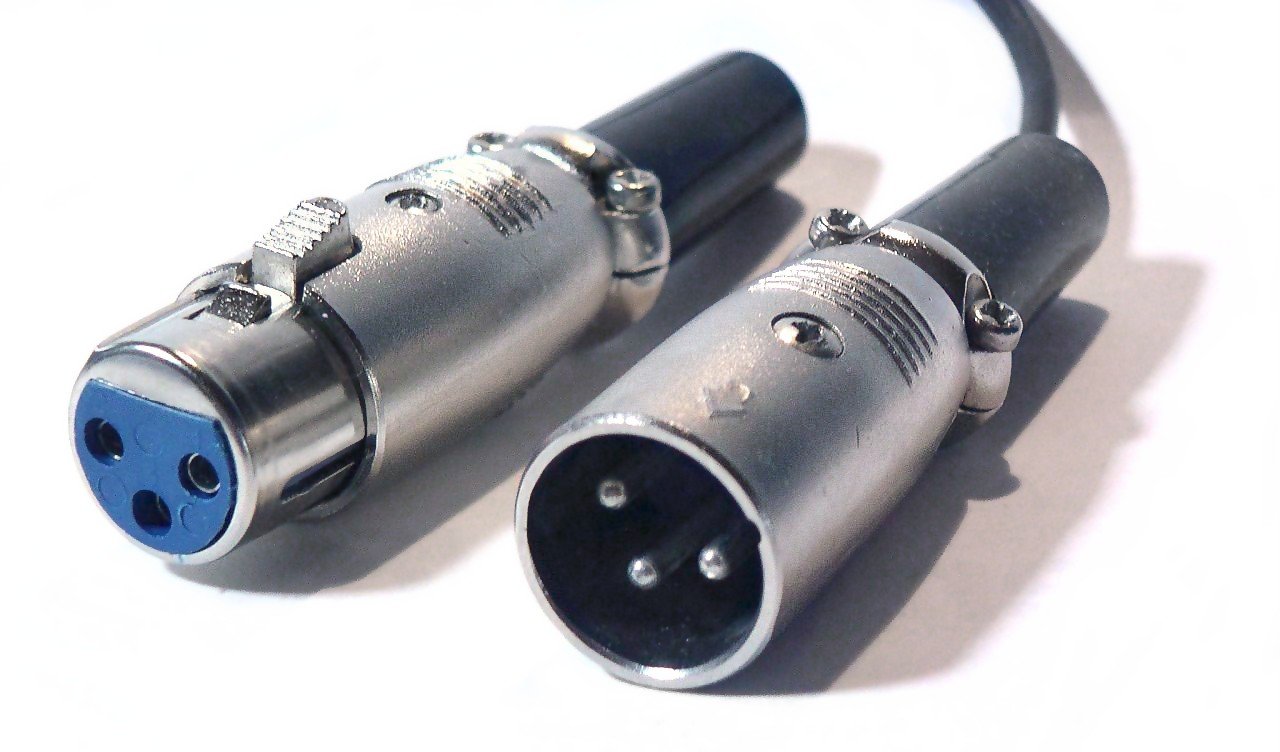

3핀 XLR to XLR 케이블:

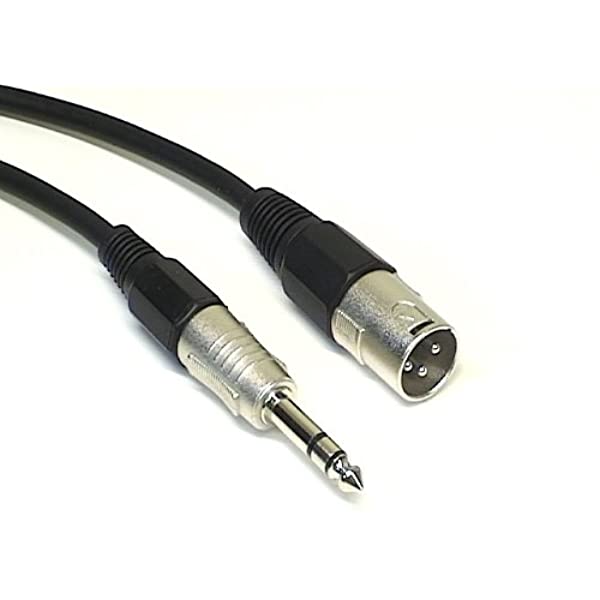

¼인치 TRS 잭 to 3핀 수 XLR 케이블:
언제 밸런스드 케이블을 사용해야 하나요?
밸런스드 입력/출력이 있는 장비에 연결할 때 밸런스드 케이블을 사용해야 합니다.
예를 들어, 밸런스드 입력이 있는 스피커 한 쌍이 있는 경우, 인터페이스의 밸런스드 출력을 스피커에 연결하기 위해 밸런스드 케이블 한 쌍을 사용해야 합니다. 이는 동일한 설정에서 언밸런스드 케이블을 사용하는 것과 비교하여 간섭 노이즈를 받을 가능성을 줄여줍니다.
마찬가지로, 밸런스드 출력이 있는 장비(예: 믹싱 콘솔)를 사용하고 인터페이스의 밸런스드 입력에 연결하려는 경우, 밸런스드 케이블을 사용해야 합니다.
일반적으로 밸런스드 입력/출력을 갖춘 장비는 다음과 같습니다:
- 스튜디오 모니터 & 라우드스피커
- 신디사이저, 전자 피아노 & 키보드
- 랙 이펙트 & 마이크 프리앰프
- 믹싱 콘솔
언밸런스드
밸런스드 케이블과 달리 신호를 전달하는 도체가 하나뿐이므로 간섭이 제거되지 않습니다. '접지' 선도 언밸런스드 케이블 내부에서 분리되지 않고, 대신 신호선 주위를 차폐막으로 감싸고 있습니다.
언밸런스드 케이블(주로 악기 케이블로 사용)은 커넥터 끝에 단일 링이 있는 TS(Tip, Sleeve) 잭 커넥터를 사용하는 경우가 많습니다. 그러나 RCA 커넥터도 언밸런스드 케이블에 일반적으로 사용됩니다.

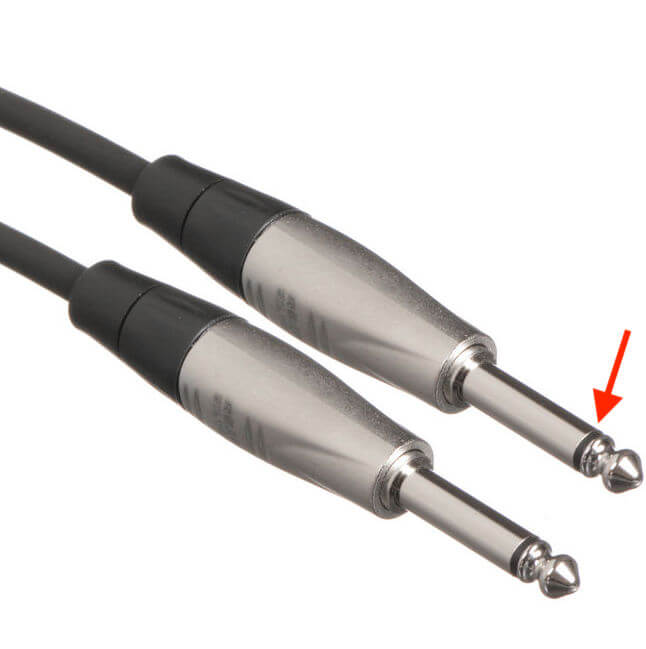

¼인치 TS 잭-to-잭 케이블:
RCA to RCA 케이블:
언제 언밸런스드 케이블을 사용해야 하나요?
언밸런스드 케이블의 가장 일반적인 용도는 픽업이 있는 악기를 앰프, 페달, 인터페이스 또는 DI 박스에 연결하는 것입니다. 언밸런스드 케이블을 사용하는 악기의 예는 다음과 같습니다:
- 일렉트릭 기타
- 베이스 기타
- 일렉트로-어쿠스틱 기타(피에조/사운드홀 픽업이 있는 어쿠스틱 기타)
- 일렉트릭 바이올린/첼로/베이스
- 기타 이펙트 페달의 출력
언밸런스드 케이블은 밸런스드 입력 또는 출력을 사용할 수 없는 오디오 장비에서도 사용해야 합니다. 예를 들어, 언밸런스드 입력만 있는 스피커 한 쌍이 있는 경우입니다.
