Focusrite Control 2対応のADAT入力および出力を備えたすべてのFocusriteオーディオインターフェースに適用されます

多くのFocusriteオーディオインターフェースは、利用可能な入力部と出力を拡張するためのデジタル入出力を備えています。対応するFocusriteインターフェースは、S/PDIFとADATの入力部と出力の組み合わせを備えています。

ADATはTOSLINKオプティカル接続を使用し、最大eightチャンネルのオーディオとクロック信号を伝送します。

S/PDIFはRCA同軸およびTOSLINKオプティカル接続の両方を使用し、twoチャンネルのオーディオとクロック信号を伝送します。 Optical S/PDIFのサポートはインターフェースによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。

デジタル入出力を使用してインターフェースを拡張する前に、以下の要素を考慮してください：

• ホスト
• エキスパンダー
• サンプルレート
• クロッキング

ホストとなるデバイスは何ですか？

ホストは、お客様がコンピューターに物理的に接続するデバイスです。これは、お客様がDAWで選択するデバイスです。

ホストデバイスはクロックリーダーである必要はなく、外部クロックソースに同期させることもできます。

拡張に使用するデバイスは何ですか？

拡張デバイスはホストに接続して、入力部と出力を拡張します。拡張デバイスは、OctoPreのような専用デバイスや、スタンドアロンモードに設定した別のオーディオインターフェースを使用できます。 ADAT出力を備えたすべてのFocusriteオーディオインターフェースを拡張デバイスとして設定できます。他メーカーのすべてのインターフェースが拡張デバイスとして設定できるわけではありません。

拡張デバイスはクロックフォロワーである必要はなく、クロックリーダーにすることもできます。

使用するシステムのサンプルレートはどのくらいにすべきですか？

複数のデジタル音声デバイスを同期させる場合、すべてのデバイスでサンプルレートを一致させる必要があります。サンプルレートは、ADAT接続を介して伝送できるオーディオチャンネル数にも影響します。

• シングルバンドのサンプルレート（44.1kHz/48kHz）では、oneのADAT接続でeightのオーディオチャンネルを伝送します。
• デュアルバンドのサンプルレート（88.2kHz/96Hz）では、oneのADAT接続でfourのオーディオチャンネルを伝送します。

ほとんどの場合、Focusriteインターフェースはクアッドバンドのサンプルレート（176.4kHz/192kHz）ではADAT拡張を無効にします。

FocusriteインターフェースはすべてのサンプルレートでRCA同軸S/PDIFをサポートしています。 Optical S/PDIFのサポートはインターフェースおよびサンプルレートによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。

サンプルレートについてさらに詳しくは、サンプルレート、ビット深度、バッファサイズについてをご覧ください

どのデバイスがクロックリーダーですか？

デジタルオーディオ機器は、各サンプルの開始時間を同期させるためにクロックを使用します。複数のデバイスを備えたデジタルシステムでは、すべてのデバイスが共通のクロックソースを持つ必要があります。これにより、各デバイスで各サンプルが同時に開始されることが保証され、一致するサンプルレートと合わせて、デバイスが正しく同期できるようになります。

クロックはいくつかの方法で伝送できます。これには以下が含まれます

• BNC経由のワードクロック
• オプティカル端子経由のADAT
• RCAまたはオプティカル端子経由のS/PDIF

使用される他のすべてのデジタル音声デバイスはクロックフォロワーとなり、クロックリーダーに同期します。

拡張設定

この記事では、Focusrite Control 2でホストと拡張デバイスを設定する方法を説明します。お客様がお使いのインターフェースがFocusrite Control 2に対応していない場合は、下記の記事をご覧ください。

Focusrite Controlを使用してインターフェースを拡張するためのデジタル入力と出力の使用方法

Mix Controlを使用してインターフェースを拡張するためのデジタル入力と出力の使用方法

ADATとS/PDIFは共通のプロトコルです。他メーカーのADAT/S/PDIFデバイスを使ってFocusriteインターフェースを拡張したり、Focusriteインターフェースを使って他のオーディオインターフェースを拡張したりできます。設定方法については、お使いのデバイスのドキュメントをご覧ください。

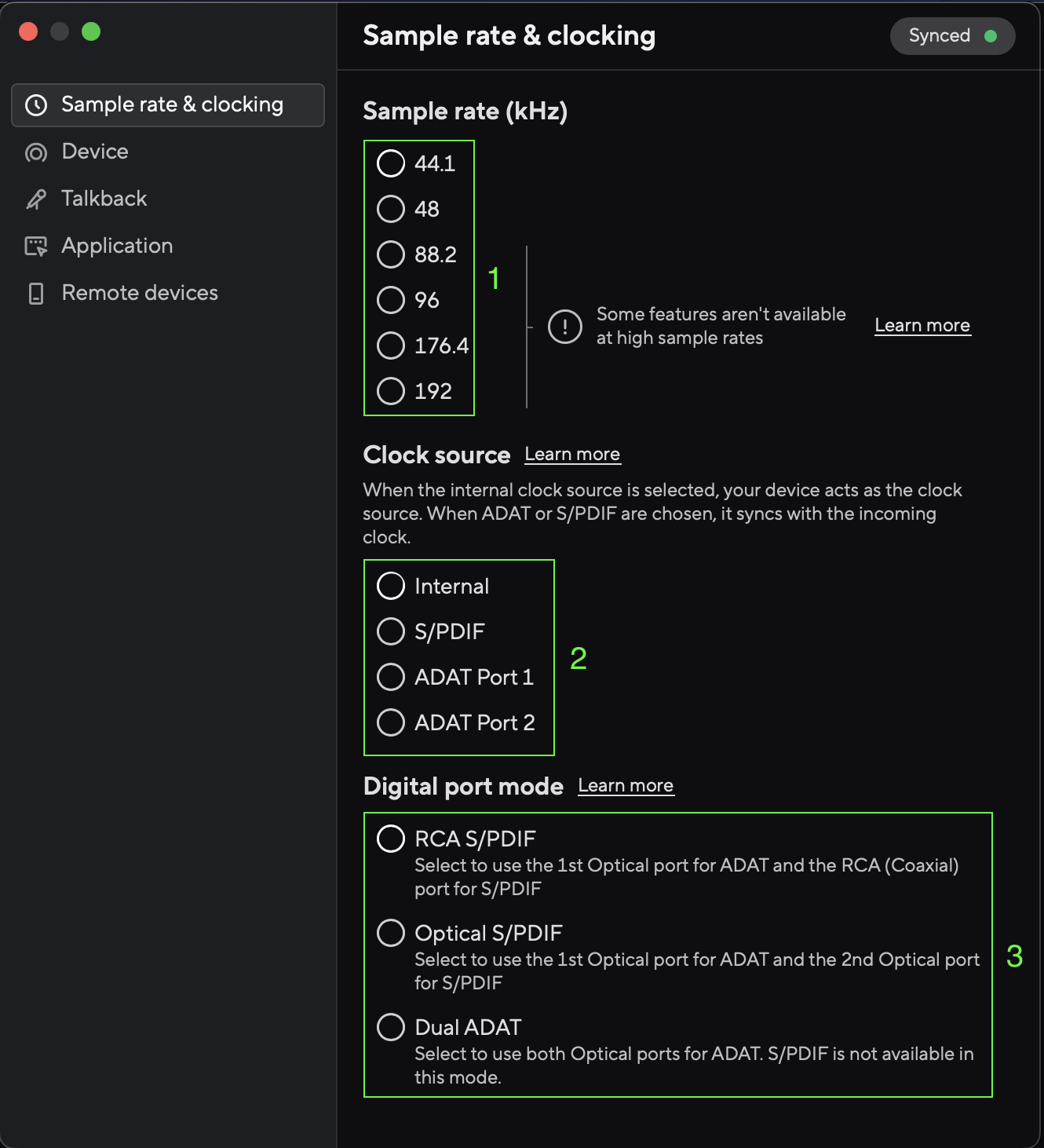

1. Focusrite Control 2で、「More Options」 > 「Preferences」> 「Sample rate & clocking」に移動して、このウィンドウを開きます：

2. ボックス1で、サンプルレートを設定します。
3. ボックス2で、クロックソースを設定します。
   • ホストがクロックリーダーの場合、クロックソースをInternalに設定します。
   • ホストがクロックフォロワーの場合、クロックソースを外部クロックソースに設定します。
4. ボックス3で、デジタルポートモードを設定します。
   • 単一のADAT入力または出力を接続する場合は、RCA S/PDIFを使用します。
   • twoのADAT入力または出力を接続する場合は、Dual ADATを使用します。
   • Optical S/PDIFソースを接続する場合は、Optical S/PDIFを使用します

インターフェースの出力を拡張する場合は、ホストの出力をS/PDIFまたはADAT出力にルーティングします。

1. Focusrite Control 2で、ルーティングタブをクリックします。
2. デジタル出力で、

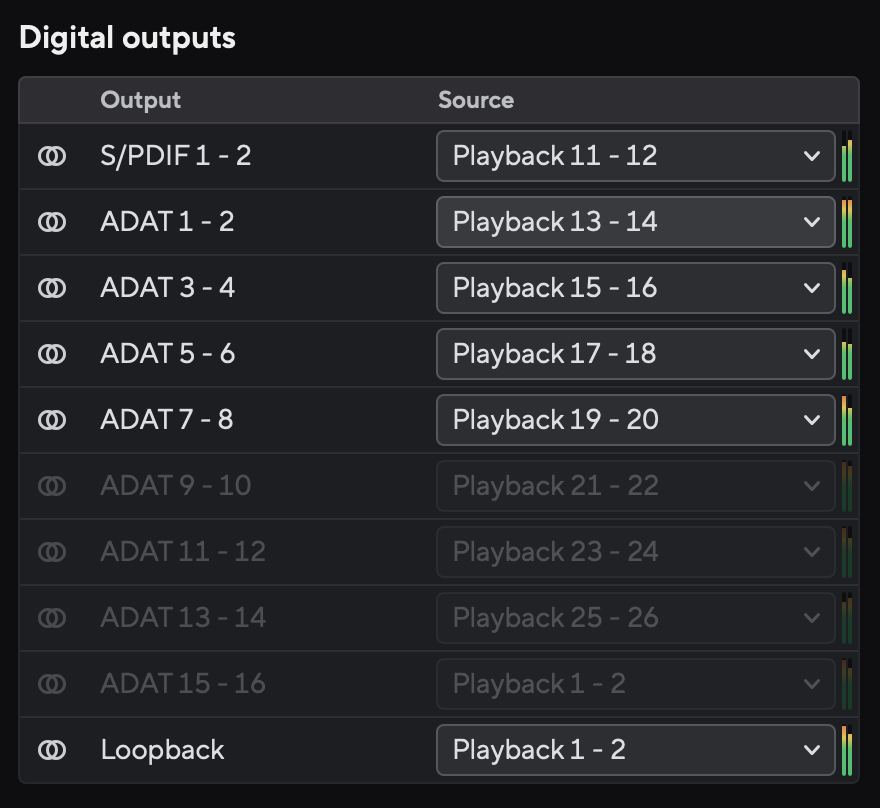

   • ソースを再生チャンネルに設定して、DAWからの出力を増やします。これはアウトボード機器やミキサーの接続に最適です。

または

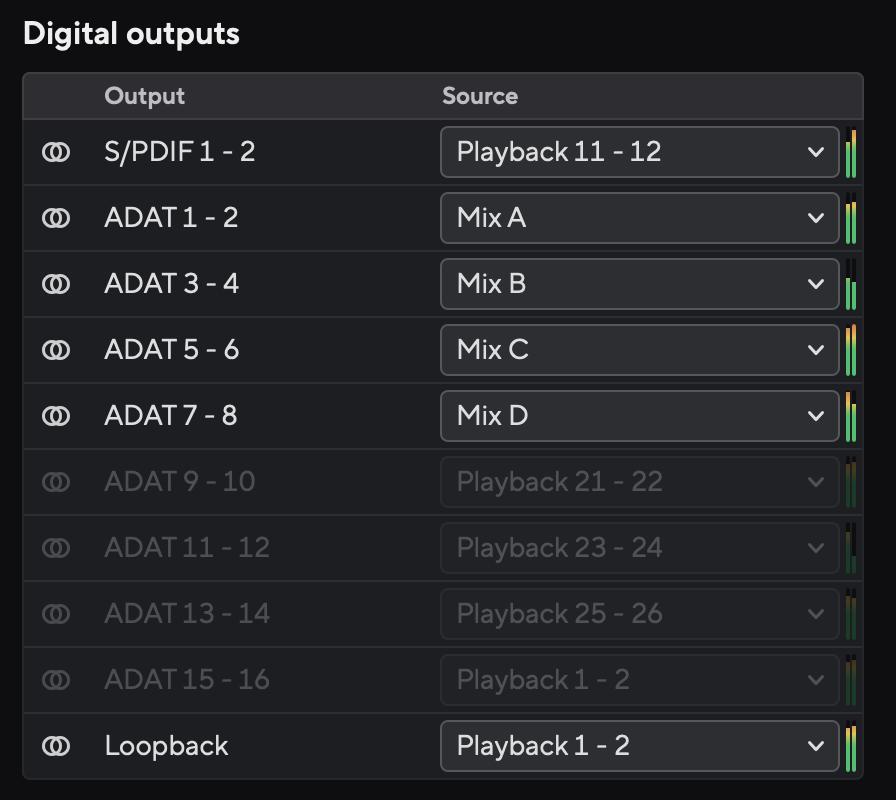

• ソースをミックスに設定します。これは、ほぼゼロのレイテンシーでアーティスト用の追加のヘッドフォンミックスを作成するのに最適です。

1. Focusrite Control 2で、 > 「Preferences」> 「Sample rate & clocking」に移動して、このウィンドウを開きます：

2. ボックス1で、サンプルレートを設定します。
3. ボックス2で、クロックソースを設定します。
   • ホストがクロックリーダーの場合、クロックソースをInternalに設定します。
   • ホストがクロックフォロワーの場合、クロックソースを外部クロックソースに設定します。
4. ボックス3で、デジタルポートモードを設定します、
   • 単一のADAT入力または出力を接続する場合は、RCA S/PDIFを使用します。
   • twoのADAT入力または出力を接続する場合は、Dual ADATを使用します。
   • Optical S/PDIFソースを接続する場合は、Optical S/PDIFを使用します。

第4世代Scarlettインターフェースをお使いの場合、Focusrite Control 2のADAT拡張モードを使用して、ADATのルーティングを自動的に設定できます。これにアクセスするには、「More Options」「Preferences」「Device」に移動し、「ADAT Expansion」を選択します

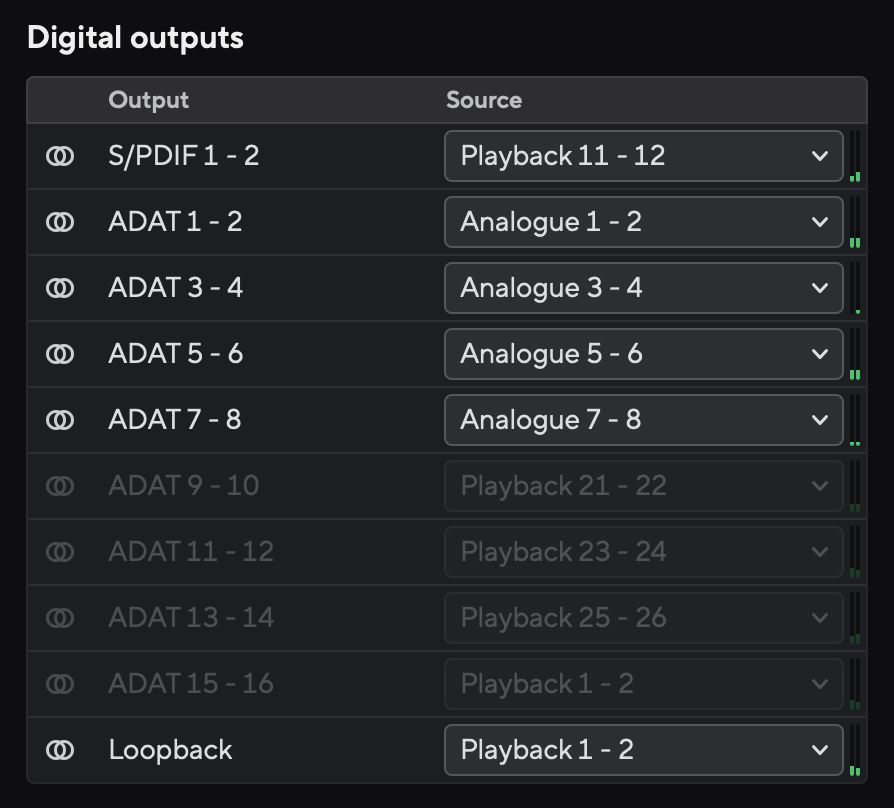

5. Focusrite Control 2で、ルーティングタブをクリックします。
6. デジタル出力で、ADAT出力ソースをアナログ入力に設定します。

以下に、各設定の具体的な手順と設定を示すいくつかの設定例を示します。これらの例を使用して、具体的な設定を行うのに役立ててください。
