クロッキングは、S/PDIFやADATでチャンネル数を拡張する場合など、異なるデバイス間でデジタルデータを送信する際に重要な要素です。
デジタルオーディオ機器は、各サンプルの開始タイミングを同期させるためにクロックを使用します。複数のデバイスで構成されるデジタルシステムでは、すべてのデバイスが同じ共通のクロックソースを持つ必要があります。これにより、各デバイスで各サンプルが同時に開始され、サンプルレートの一致と合わせて、デバイスが正しく同期できるようになります。
例えば、デバイスが48 kHzに設定されている場合、そのデバイスのオーディオトランスポートは1秒間に48000回サンプルを通過させています。 ADC(アナログ-デジタルコンバーター)とDAC(デジタル-アナログコンバーター)を含むデバイスでは、このクロックが変換のための各サンプルの開始を知らせます。
リーダークロックデバイスは1つだけでなければならず、他のすべてのデバイスはフォロワーとして設定する必要があります。フォロワーデバイスは、リーダーのクロックをリスニングする必要があります。このクロックは、入力されるデジタルオーディオ信号(S/PDIFやADATなど)に埋め込まれているか、ワードクロックなどの専用接続を介して送信されます。
ワードクロック

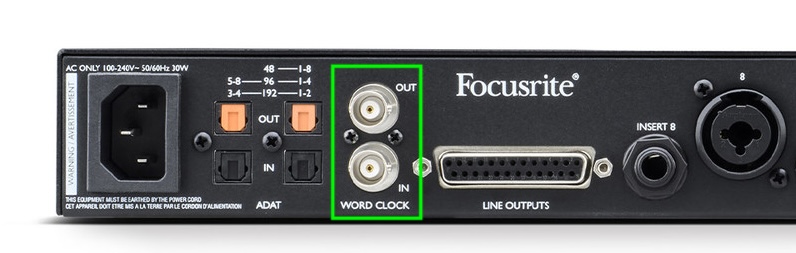

ワードクロック(またはWordclock)は、BNCコネクタを使用するデジタル同期方式で、オーディオセットアップ全体でクロックを同期させるために使用されます。ワードクロック接続ではオーディオデータは送信されず、クロックのみが送信されます。
適切な伝送のためにはインピーダンスマッチングが重要です。使用するケーブルとアダプターは、75オームのインピーダンスを必ず持っている必要があります。ケーブルやコネクタのインピーダンスが高すぎたり低すぎたりすると、信号が正しく伝送されず、エラーや同期の問題が発生します。
長いケーブル配線での信号反射を防ぐため、ワードクロックチェーンの最後のデバイスは75オームの負荷で終端する必要があります。 Focusriteオーディオインターフェースのワードクロック入力部は終端処理されています。信号を終端しないデバイスを使用している場合は、75オームの終端抵抗を追加できます。
ワードクロックデバイスをデイジーチェーン接続する場合、他のすべてのデバイスは高インピーダンス入力部で終端しない状態にする必要があります。
S/PDIF

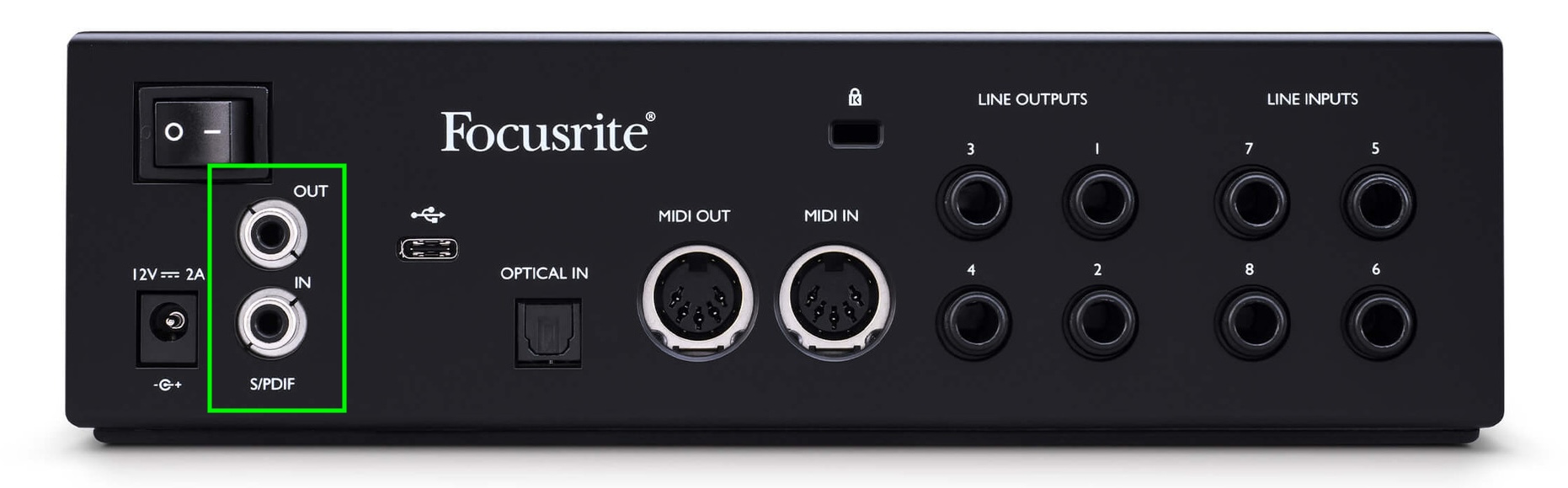

S/PDIFはSony/Philips Digital Interfaceの略です。これは、最大192 kHzのサンプルレート、24ビットのビット深度で、単一の接続を介して一方向に2チャンネルの非圧縮オーディオを伝送できるデジタルオーディオフォーマットです。 S/PDIFには、オーディオとともに埋め込みクロックが備わっており、異なるデバイスを同期させるために使用できます。

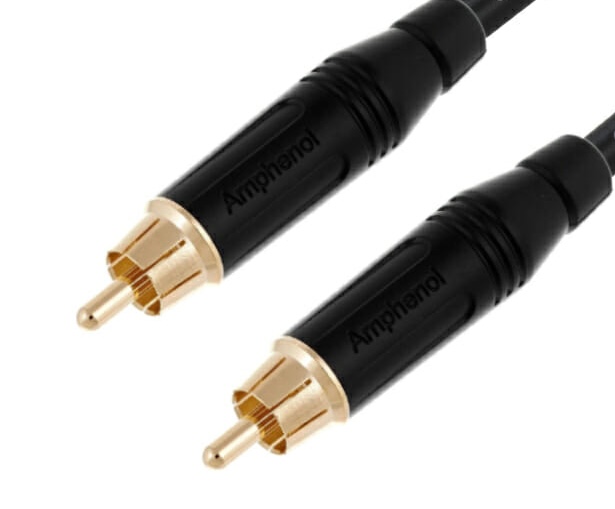

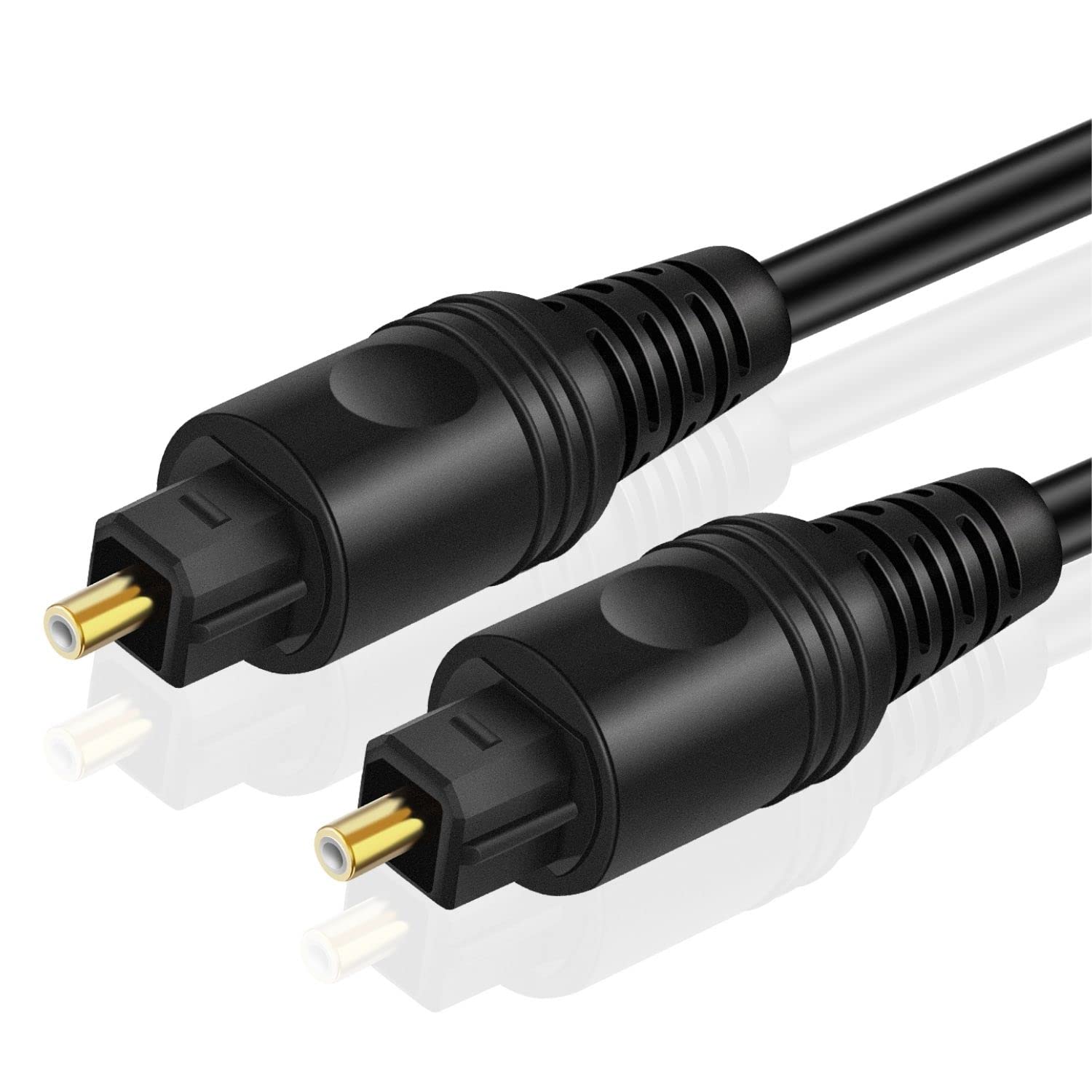

S/PDIF信号は、RCA接続の75オーム同軸ケーブル、またはTOSlink接続のオプティカルケーブルのいずれかで伝送できます。詳細についてはこちらの記事を参照してください：
RCA S/PDIF入力部と出力の使用方法を教えてください？
ADAT

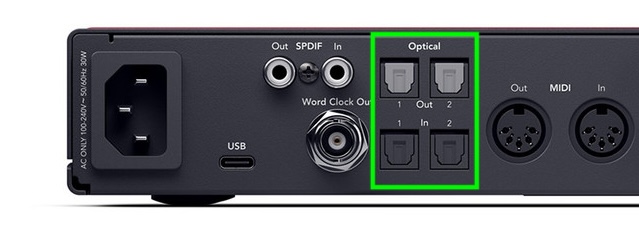

ADATはAlesis Digital Audio Tapeの略です。もともとはデジタルオーディオを物理メディアに書き込む方法として開発されましたが、現在は一般的にADAT Optical Interface(ADAT Lightpipeとも呼ばれます)を指す略称として使用されています。
ADATでは、最大48 kHzのサンプルレート、24ビットのビット深度で、単一の光ケーブル(TOSlinkケーブルと呼ばれることもあります)を介して一方向に最大8チャンネルを伝送できます。詳細についてはこちらの記事を参照してください：
S/PDIFと同様に、ADATには埋め込みクロックが備わっており、異なるデバイスを同期させるために使用できます。
どのデバイスをクロックリーダーに設定すればよいですか?
利用可能な接続に応じて、最小限の切り替えですべてのタスクを実行できるクロックリーダーを選択することをお勧めします。例えば、常に電源が入っていないデバイス(めったに使用しないプリアンプなど)をリーダーに設定するのは、おそらく便利ではありません。その代わりに、セットアップで常に電源が入っているデバイス(オーディオインターフェースなど)をリーダーに設定する方が便利でしょう。
最適なクロックソースは何ですか?
一般的に、ワードクロックとS/PDIFまたはADATで送信されるクロックの間に顕著な違いはなく、最新のデバイスのほとんどは信頼性の高いクロックを提供しています。
特定のクロックソースの性能について疑問がある場合は、リーダーとして設定された異なるデバイス、および異なるクロックソース(ワードクロック vs S/PDIFクロック vs ADATクロックなど)で録音されたオーディオを比較するブラインドリスニングテストを行うことができます。
Focusriteデバイスのさまざまな同期/クロックソースのオプションの詳細については、こちらの記事をご覧ください：
