対象製品:
- Scarlett 18i20 3rd Gen
- Scarlett 16i16、18i16、および18i20 4世代目
- Clarett 4Preおよび8Pre(+、USB、およびThunderbolt)

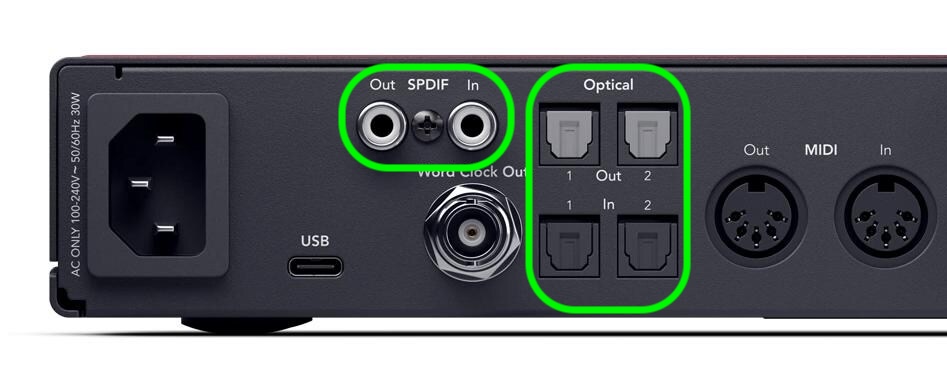

デジタルI/Oモードは、お客様のインターフェースの光およびS/PDIF同軸(RCA)ソケットの構成を決定します。
設定を変更した後は、設定を有効にするためにインターフェースを再起動する必要があります。
Scarlett 18i20 3rd Gen

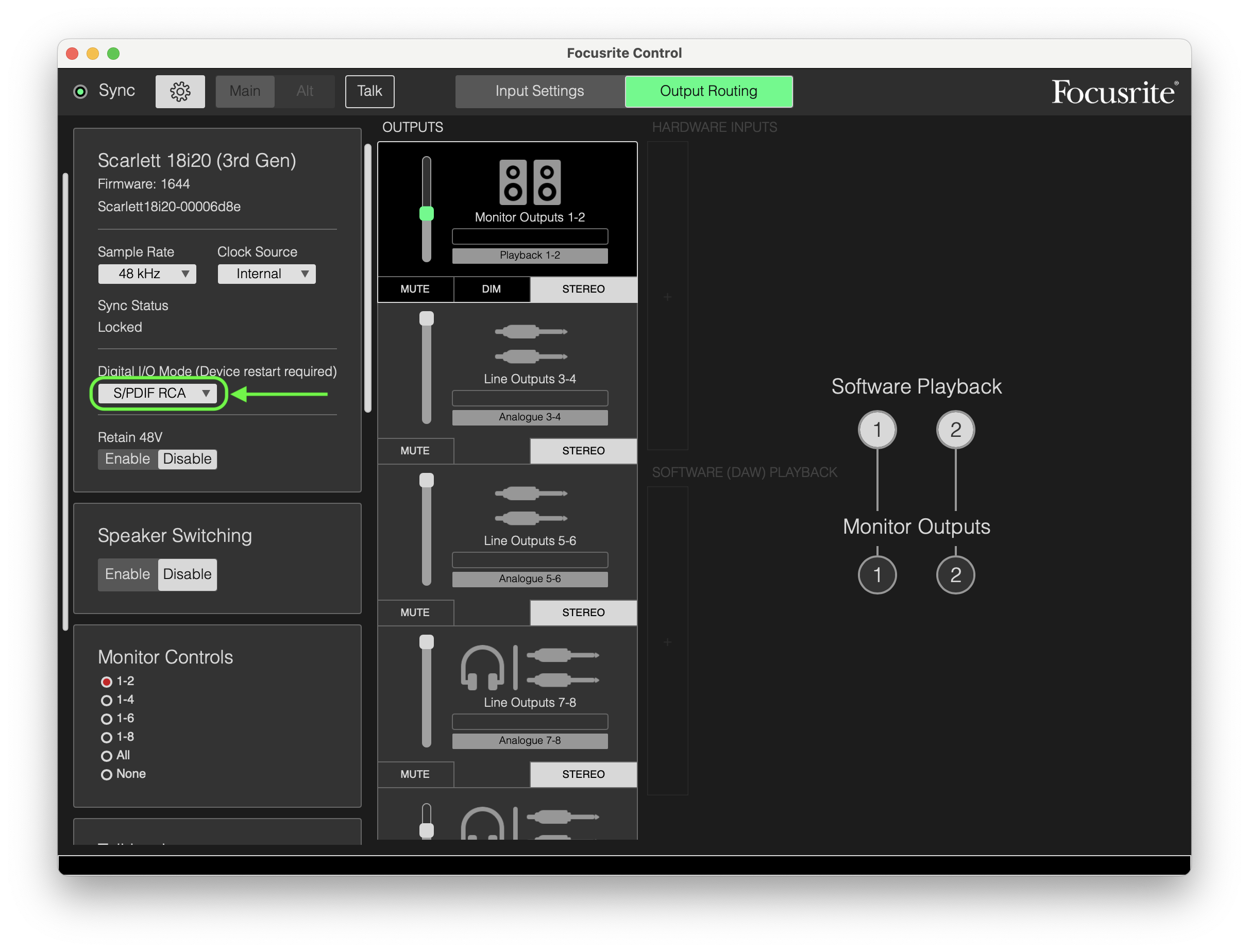

Scarlett 18i20 3rd Genのデジタルポートの機能は、Focusrite Control設定メニュー(歯車アイコン)の「Digital I/O Mode」オプションで変更できます。
S/PDIF RCA(デフォルト)
これは工場出荷時のデフォルトモードで、Scarlett 18i20は箱から出してすぐにこの設定になっています。
同軸S/PDIFオーディオ入力が必要な場合、または同軸S/PDIF
信号をクロックソースとして使用したい場合は、このモードを使用してください。 こちらも参照してください:RCA S/PDIF入出力の使用方法
Digital I/Oモードが「S/PDIF RCA」に設定されている場合でも、光ポートはADAT信号(オーディオとクロック)を送受信します。 44.1/48または88.2/96 kHzのサンプルレートでTOSLINK光ケーブルを使用して光ポート経由でADAT信号(オーディオとクロック)を送受信したい場合は、このモードを使用できます。 こちらも参照してください:ADAT経由で外部プリアンプをインターフェースに接続する
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | 同軸S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | X | X | X | |
| 出力 | 同軸S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | ADAT 1-8 | ADAT 1-4 | X | |
光S/PDIF
44.1/48または88.2/96 kHzのサンプルレートで作業しており、TOSLINKケーブルを使用して光ポート経由でS/PDIFオーディオ信号を送受信する必要がある場合は、このモードを選択してください。
光S/PDIF信号をクロックソースとして使用したい場合、または光S/PDIF経由で別のデバイスにクロック信号を送信したい場合も、このモードを使用する必要があります。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | X | X | X |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | S/PDIF | S/PDIF | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | S/PDIF | S/PDIF | X | |
デュアルADAT
88.2または96 kHz(デュアルバンドとも呼ばれます)のサンプルレートで作業しており、4チャンネル以上のADAT入出力チャンネルが必要な場合は、このモードを選択してください。
デュアルバンドのサンプルレートでは、単一の光ADAT接続で伝送できる最大チャンネル数は4です。 デュアルADATモードでは、合計最大8チャンネル、つまり各光ポートで4チャンネルを伝送できます。 こちらも参照してください:Scarlett 18i20 3rd Genに2台のADATデバイスを接続できますか?
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | X | X | X |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | X | ADAT 5-8 | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | ADAT 1-8 | ADAT 5-8 | X | |
Scarlett 16i16、18i16、および18i20 4世代目
Scarlett 16i16、18i16、および18i20 4世代目のデジタルポートの機能は、Focusrite Control 2(Scarlettのコントロールアプリ)の「Sample rate & clocking」で変更できます。 手順:

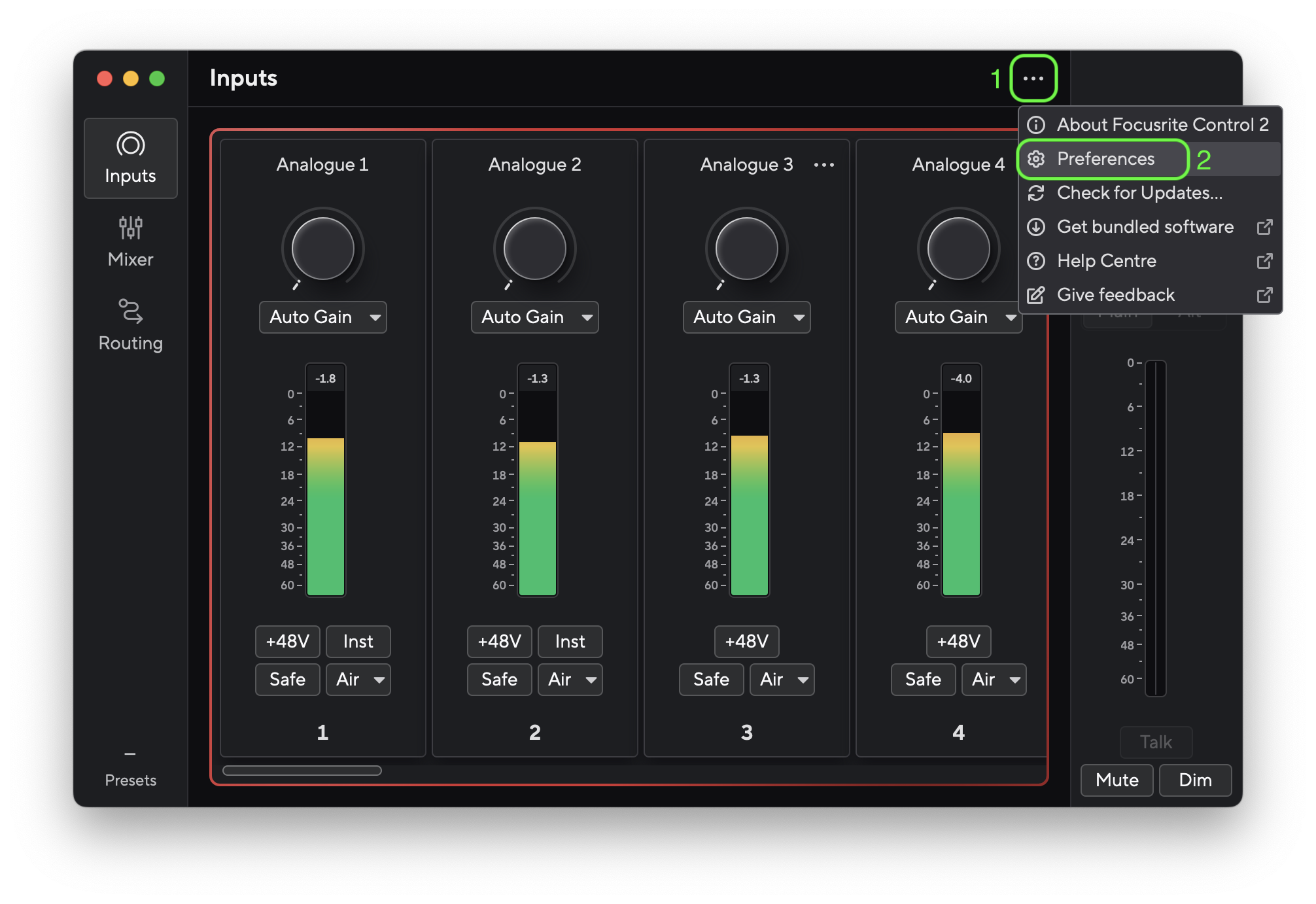

1. Focusrite Control 2で、その他のオプション… アイコン(右上隅)をクリックします。
2. Preferencesをクリックします。

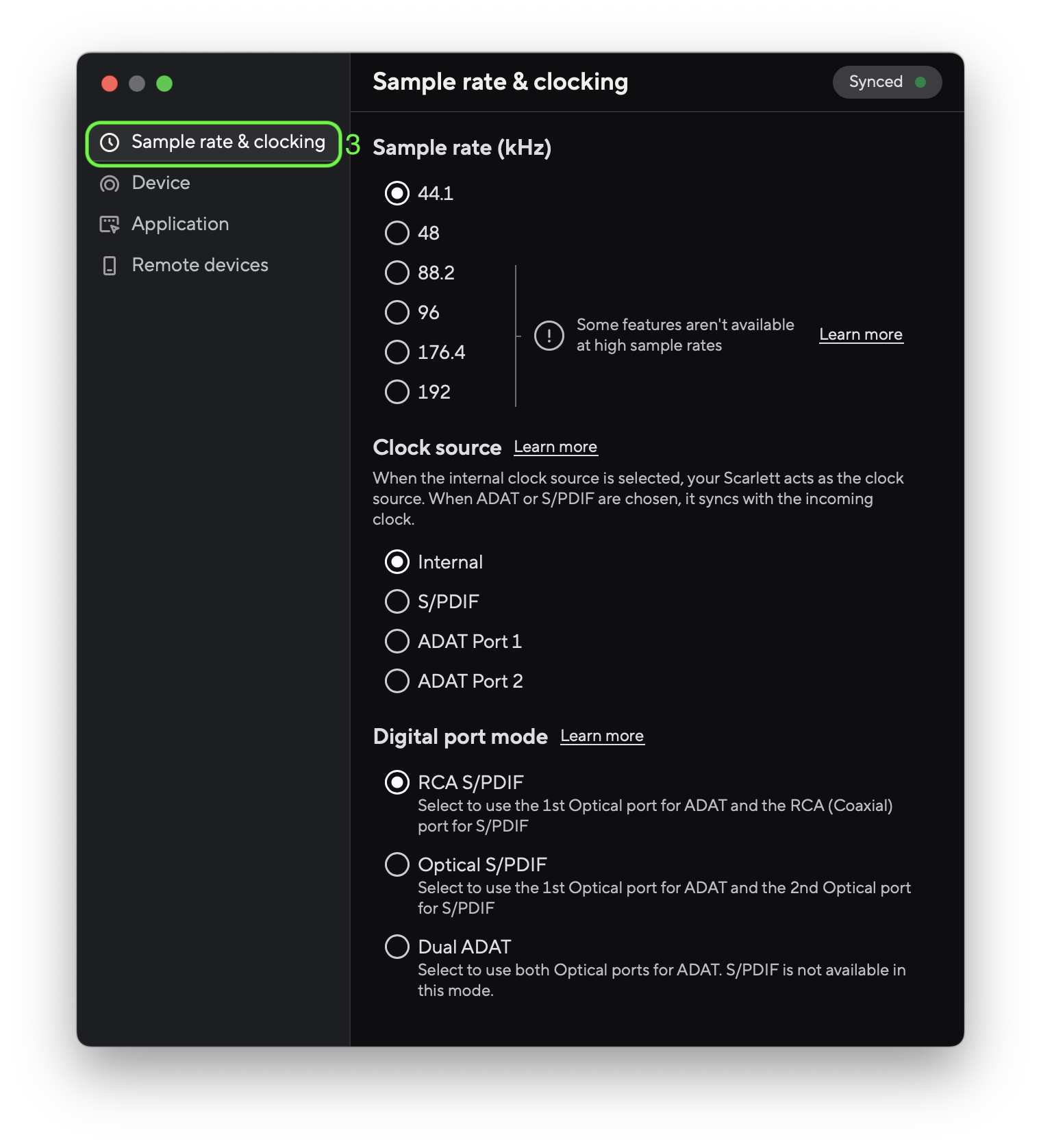

3. Sample rate & clockingタブを選択します。
お持ちのインターフェースに応じて、以下のセクションの設定を参照してください。
Scarlett 16i16および18i16 4世代目

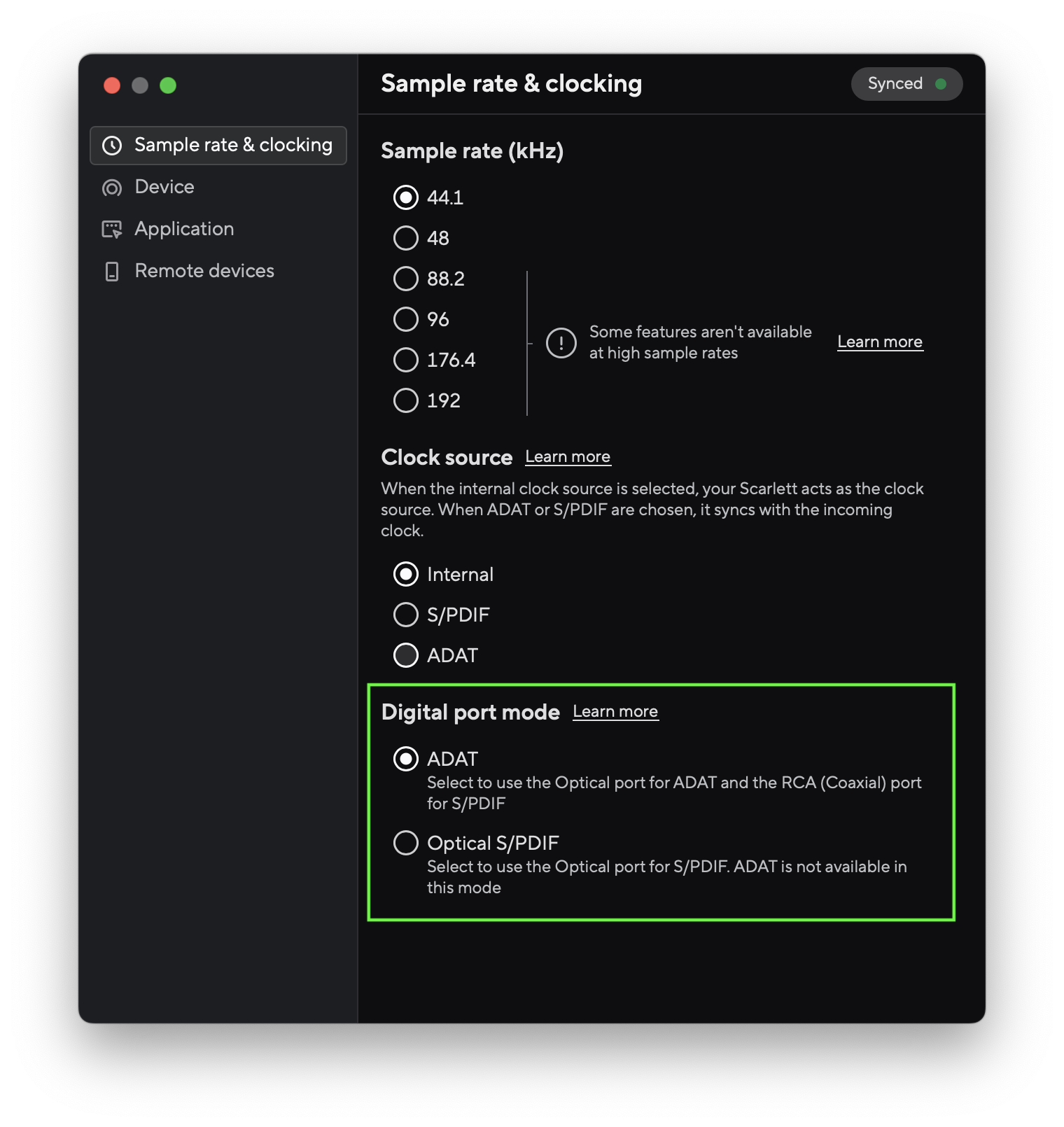

光ポートが送受信するデジタル信号のタイプを変更できます。 デフォルト設定は「ADAT」です。
以下の表は、設定に応じて各ポートが通過する信号のタイプとチャンネル数の概要を示しています。
ADAT(デフォルト)
光ポートをADATに、RCA(同軸)をS/PDIFに使用するには、このモードを選択してください。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| 光入力 | ADAT 1-8 | ADAT 1-4 | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力 | ADAT 1-8 | ADAT 1-4 | X | |
光S/PDIF
光ポートをS/PDIFに使用するには、このモードを選択してください。 このモードではADATは使用できません。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | X | X | X |
| 光入力 | S/PDIF | S/PDIF | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力 | S/PDIF | S/PDIF | X | |
高いサンプルレートでは一部の機能が使用できないことに注意してください:Scarlett 4世代目の高サンプルレートでの機能制限
Scarlett 18i20 4th Gen

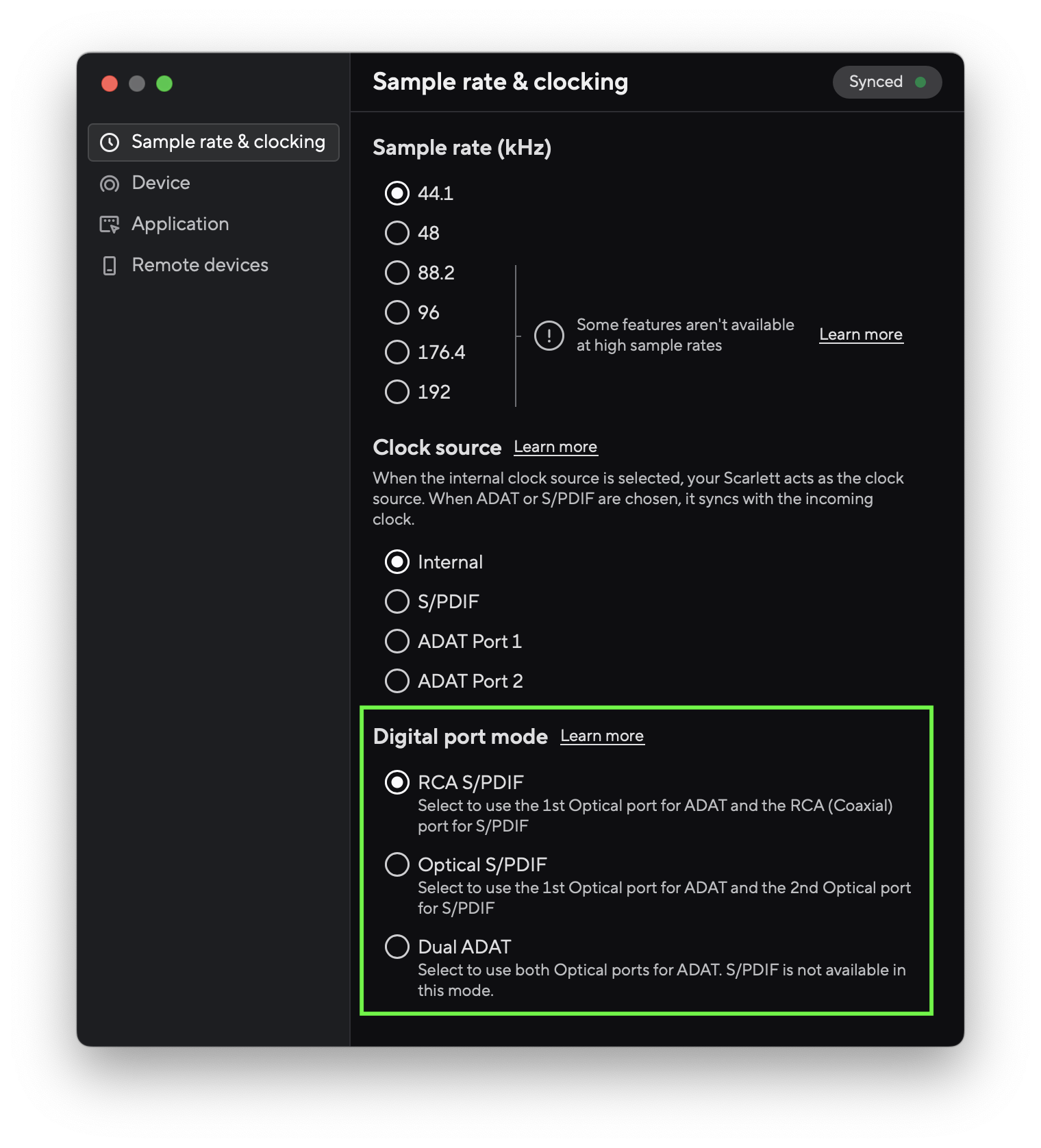

Scarlett 18i20 4th Genでは、S/PDIFモードを変更することで、どのデジタルポート(RCAまたは光)がS/PDIFを送受信するかを変更できます。
また、シングルバンドのサンプルレート(44.1または48 kHz)を使用する場合、2つの光入力ポートと2つの光出力ポート経由でADATチャンネル数を入力16、出力16に拡張できます:16チャンネルADAT I/O - Scarlett 18i20 4世代目
以下の表は、設定に応じて各ポートが通過する信号のタイプとチャンネル数の概要を示しています。
高いサンプルレートでは一部の機能が使用できないことに注意してください:Scarlett 4世代目の高サンプルレートでの機能制限
RCA S/PDIF(デフォルト)
光ポート1をADATに、RCA(同軸)ポートをS/PDIFに使用するには、このモードを選択してください。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | S/PDIF | S/PDIF | X |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | X | X | X | |
| 出力 | S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | X | X | X | |
光S/PDIF
光1ポートをADATに、光2ポートをS/PDIFに使用するには、このモードを選択してください。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | X | X | X |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | S/PDIF | S/PDIF | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | S/PDIF | S/PDIF | X | |
デュアルADAT
光1ポートと光2ポートの両方をADATに使用するには、このモードを選択してください。 このモードでは、RCA(同軸)S/PDIF入力は無効になりますが、RCA(同軸)S/PDIF出力は引き続き使用できます。
シングルバンドのサンプルレート(44.1/48 kHz)では、2つの光入力ポートと2つの光出力ポート経由でADATチャンネル数を入力16、出力16に拡張できます:
デュアルバンドのサンプルレート(88.2/96 kHz)では、単一の光ADAT接続で伝送できる最大チャンネル数は4です。デュアルADATモードでは、合計最大8チャンネル、各光ポートで4チャンネルを伝送できます。
| デジタルポート | サンプルレート(kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 入力 | S/PDIF In | X | X | X |
| 光入力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光入力2 | ADAT 9-16 | ADAT 5-8 | X | |
| 出力 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| 光出力1 | ADAT 1-8 | ADAT 1-4 | X | |
| 光出力2 | ADAT 9-16 | ADAT 5-8 | X | |
Clarett 4Preおよび8Pre(+、USB、およびThunderbolt)

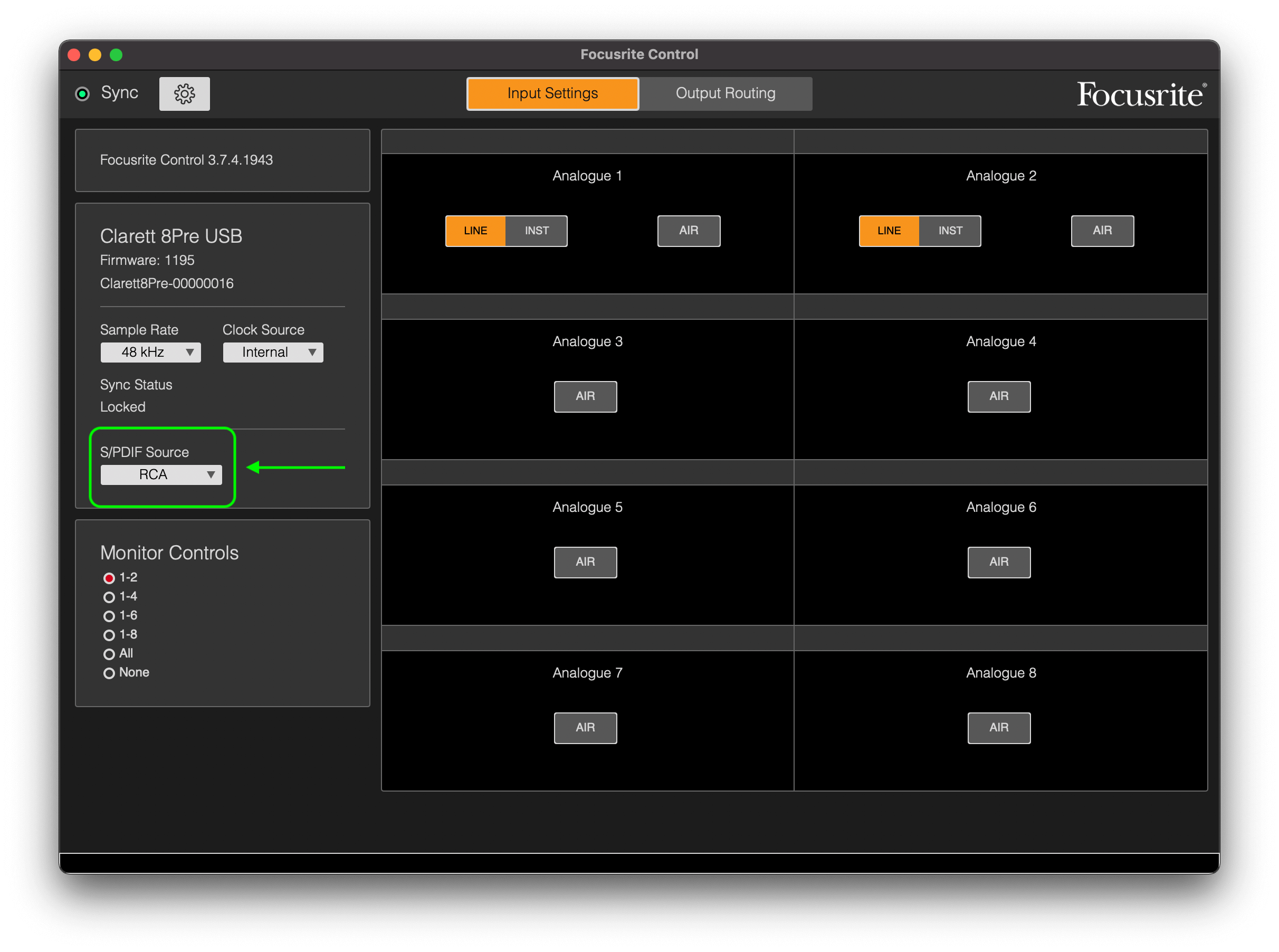

Clarett 4Preおよび8Preでは、Focusrite Control設定メニュー(歯車アイコン)の「S/PDIF Source」オプションで、S/PDIFを受信するために使用するデジタル入力ポート(RCAまたは光)を変更できます。
RCA(デフォルト)
RCAがデフォルト設定です。 同軸(RCA)接続を使用してClarettにS/PDIF信号を送信する必要がある場合は、これを使用してください。 参考記事はこちら:RCA S/PDIF入出力の使用方法
光ポートは引き続きADAT信号(オーディオとクロック)を送受信します。
光
ゲーム機やテレビなど、光S/PDIF出力を持つ民生機器に接続するには、S/PDIF Sourceを光に設定できます。 参考記事はこちら:テレビ、ゲーム機、またはその他のデバイスをインターフェースに接続する
このモードでは、光ポートはADAT信号(オーディオとクロック)を送受信しなくなります。
