すべてのOctoPreに適用
多くのFocusriteオーディオインターフェースは、利用可能な入力部と出力を拡張するためのデジタル入出力を搭載しています。対応するFocusriteインターフェースは、S/PDIFとADATの入力部と出力の組み合わせを搭載しています。
ADATはTOSLINKオプティカル接続を使用し、最大8チャンネルの音声とクロック信号を伝送します。
S/PDIFはRCA同軸およびTOSLINKオプティカル接続の両方を使用し、2チャンネルの音声とクロック信号を伝送します。 Optical S/PDIFのサポートはインターフェースによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。
デジタル入出力でインターフェースを拡張する前に、以下の要素を考慮してください：
- ホスト
- エクスパンダー
- サンプルレート
- クロッキング
どのデバイスがホストですか？
ホストは、お客様のコンピューターに物理的に接続するデバイスです。これはお客様がDAWで選択するデバイスです。
ホストデバイスはクロックリーダーである必要はなく、外部クロックソースに同期させることができます。
拡張にはどのデバイスを使用しますか？
拡張デバイスはホストに接続して入力部と出力を拡張します。拡張デバイスは、OctoPreのような専用デバイスでも、スタンドアロンモードに設定した他のオーディオインターフェースでも構いません。 ADAT出力を備えたすべてのFocusriteオーディオインターフェースは、拡張デバイスとして設定できます。他メーカーのすべてのインターフェースを拡張デバイスとして設定できるわけではありません。
拡張デバイスはクロックフォロワーである必要はなく、クロックリーダーにもなり得ます。
使用するシステムにはどのサンプルレートが適していますか？
複数のデジタル音声デバイスを同期する場合、すべてのデバイス間でサンプルレートが一致している必要があります。サンプルレートは、ADAT接続で伝送できる音声チャンネル数にも影響します。
- シングルバンドサンプルレート（44.1kHz/48kHz）では、1本のADAT接続で8つの音声チャンネルを伝送します。
- デュアルバンドサンプルレート（88.2kHz/96Hz）では、1本のADAT接続で4つの音声チャンネルを伝送します。
ほとんどの場合、Focusriteインターフェースはクアッドバンドサンプルレート（176.4kHz/192kHz）ではADAT拡張を無効にします。
Focusriteインターフェースは、すべてのサンプルレートでRCA同軸S/PDIFをサポートします。 Optical S/PDIFのサポートはインターフェースとサンプルレートによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。
サンプルレートの詳細については、サンプルレート、ビット深度、バッファサイズの解説を参照してください
どのデバイスがクロックリーダーですか？
デジタルオーディオ機器は、各サンプルの開始を同期するためにクロックを使用します。複数のデバイスを備えたデジタルシステムでは、すべてのデバイスが同じ共通のクロックソースを持つ必要があります。これにより、各デバイスで各サンプルが同時に開始され、一致するサンプルレートと合わせて、デバイス同士が正しく同期できるようになります。
クロックはいくつかの方法で伝送できます。以下が含まれます
- BNC経由のワードクロック
- オプティカル端子経由のADAT
- RCAまたはオプティカル端子経由のS/PDIF
使用される他のすべてのデジタル音声デバイスはクロックフォロワーとなり、クロックリーダーに同期します。
OctoPreのセットアップ
この記事では、OctoPreをオーディオインターフェースと組み合わせて使用する拡張デバイスとして設定する方法を説明します。お使いのインターフェースがFocusrite製の場合は、ホストの設定方法については以下の記事をご覧ください。
Focusrite Control 2を使用してデジタル入力と出力でインターフェースを拡張する方法
Focusrite Controlを使用してデジタル入力と出力でインターフェースを拡張する方法
Mix Controlを使用してデジタル入力と出力でインターフェースを拡張する方法
- OctoPreのADAT出力をオーディオインターフェースのADAT入力に接続します。
- デュアルバンドサンプルレート（88.2kHzおよび96kHz）で動作している場合、OctoPreのADAT出力をオーディオインターフェースのADAT入力部に接続するには、2本のTOSLINKケーブルが必要です
- ワードクロック経由で外部クロッキングを行う場合は、ワードクロックBNCケーブルを接続します。
- お使いのOctoPreがADAT入力も備えている場合、インターフェースのADAT出力に接続することで、利用可能な出力も拡張できます。

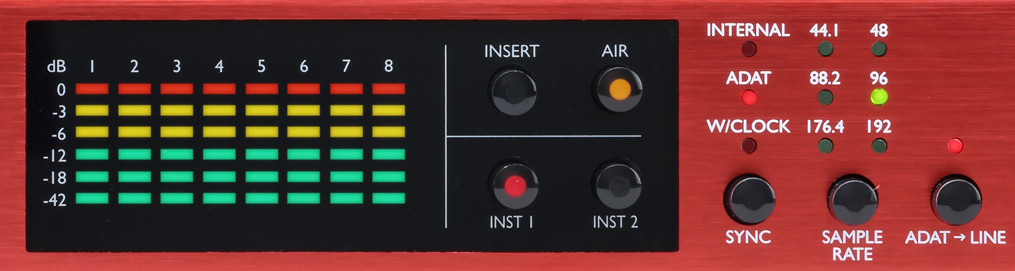

- フロントパネルでsample rateボタンを使用し、セットアップのサンプルレートを設定します。
-
clock sourceまたはsyncボタンを使用して、クロックソースを設定します。
- OctoPreがクロックリーダーの場合、クロックソースをInternalに設定します。
- OctoPreがクロックフォロワーの場合、クロックソースを外部クロックソースに設定します。
ほとんどのOctoPreはADAT出力のみを備えており、これらの場合OctoPreはおそらくクロックリーダーとなり、クロックソースはInternalに設定されます。
FocusriteオーディオインターフェースでOctoPreをセットアップする場合は、設定方法や設定例については上記のリンクをご参照ください。サードパーティ製のインターフェースを使用している場合は、OctoPreなどのADAT拡張デバイスのセットアップ方法について、お使いのインターフェースのドキュメントをご参照ください。
