ScarlettまたはSaffire Mix Controlに対応するADAT入力および出力を備えたすべてのFocusriteオーディオインターフェースに適用されます

多くのFocusriteオーディオインターフェースは、利用可能な入力部と出力を拡張するためのデジタル入出力を備えています。対応するFocusriteインターフェースは、S/PDIFとADATの入力部と出力の組み合わせを備えています。

ADATはTOSLINKオプティカル接続を使用し、最大8チャンネルのオーディオとクロック信号を伝送します。

S/PDIFはRCA同軸およびTOSLINKオプティカル接続の両方を使用し、2チャンネルのオーディオとクロック信号を伝送します。オプティカルS/PDIFのサポートはインターフェースによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。

デジタル入出力でインターフェースを拡張する前に、以下の要素を考慮してください：

• ホスト
• エキスパンダー
• サンプルレート
• クロッキング

どのデバイスがホストですか？

ホストは、お客様が物理的にコンピューターに接続するデバイスです。これは、お客様がDAWで選択するデバイスです。

ホストデバイスはクロックリーダーである必要はなく、外部クロックソースに同期することができます。

どのデバイスが拡張用に使用されますか？

拡張デバイスはホストに接続して入力部と出力を拡張します。拡張デバイスは、OctoPreのような専用デバイスや、スタンドアロンモードで設定した別のオーディオインターフェースも使用できます。 ADAT出力を備えたすべてのFocusriteオーディオインターフェースを拡張デバイスとして設定できます。他社製のすべてのインターフェースが拡張デバイスとして設定できるわけではありません。

拡張デバイスはクロックフォロワーである必要はなく、クロックリーダーにもなり得ます。

使用するシステムではどのサンプルレートにすべきですか？

複数のデジタル音声デバイスを同期させる場合、すべてのデバイスでサンプルレートが一致している必要があります。サンプルレートは、ADAT接続で伝送できるオーディオチャンネル数にも影響します。

• シングルバンドのサンプルレート（44.1kHz/48kHz）では、1つのADAT接続で8つのオーディオチャンネルを伝送します。
• デュアルバンドのサンプルレート（88.2kHz/96kHz）では、1つのADAT接続で4つのオーディオチャンネルを伝送します。

ほとんどの場合、Focusriteインターフェースはクアッドバンドのサンプルレート（176.4kHz/192kHz）ではADAT拡張を無効化します。

Focusriteインターフェースは、すべてのサンプルレートでRCA同軸S/PDIFをサポートしています。オプティカルS/PDIFのサポートは、インターフェースおよびサンプルレートによって異なります。詳細については、お使いのデバイスのユーザーガイドをご確認ください。

サンプルレートの詳細については、サンプルレート、ビット深度、バッファサイズの解説をご覧ください

どのデバイスがクロックリーダーですか？

デジタルオーディオ機器は、各サンプルの開始を同期させるためにクロックを使用します。複数のデバイスを含むデジタルシステムでは、すべてのデバイスが共通のクロックソースを持っている必要があります。これにより、各デバイスで各サンプルが同時に開始されることが保証され、サンプルレートの一致と合わせて、デバイスが正しく同期できるようになります。

クロックはいくつかの方法で伝送できます。これには次が含まれます

• BNC経由のワードクロック
• オプティカル端子経由のADAT
• RCAまたはオプティカル端子経由のS/PDIF

使用される他のすべてのデジタル音声デバイスはクロックフォロワーであり、クロックリーダーに同期します。

拡張設定

この記事では、Mix Controlでホストと拡張デバイスを設定する方法について説明します。お使いのインターフェースがMix Controlと互換性がない場合は、以下の記事を参照してください。

Focusrite Control 2を使用してインターフェースを拡張するためのデジタル入力部と出力の使い方

Focusrite Controlを使用してインターフェースを拡張するためのデジタル入力部と出力の使い方

ADATとS/PDIFは汎用プロトコルです。他社製のADAT/S/PDIFデバイスを使用してFocusriteインターフェースを拡張したり、Focusriteインターフェースを使用して他のオーディオインターフェースを拡張したりできます。設定方法については、お使いのデバイスのドキュメントを参照してください。

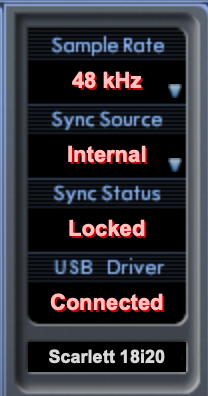

1. Mix Controlで、Device Statusセクションに移動します。

2. セットアップのサンプルレートを設定します。
3. セットアップの同期ソースを設定します。
   • ホストがクロックリーダーの場合、同期ソースをinternalに設定します。
   • ホストがクロックフォロワーの場合、同期ソースを使用する外部クロックソースに設定します。

インターフェースの出力を拡張する場合、希望のホスト出力をS/PDIFまたはADAT出力にルーティングする必要があります。

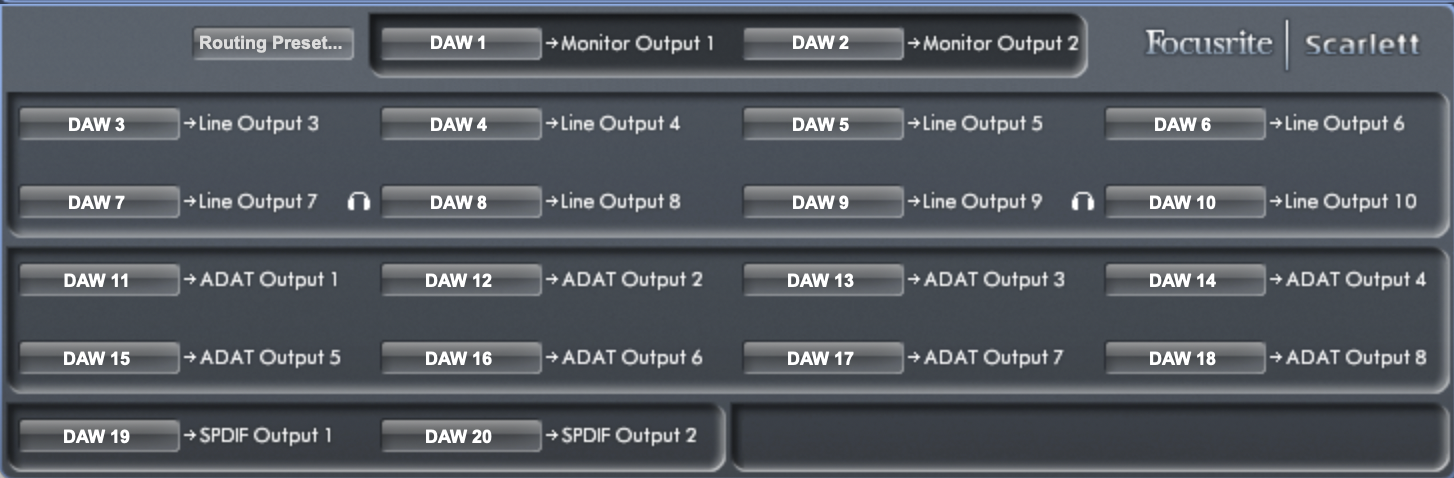

ルーティングセクションで、以下に示すようにADAT出力1-8を追加の再生チャンネルに設定し、DAWからの出力を増やします。これは、アウトボード機器やミキサーの接続に最適です。

または

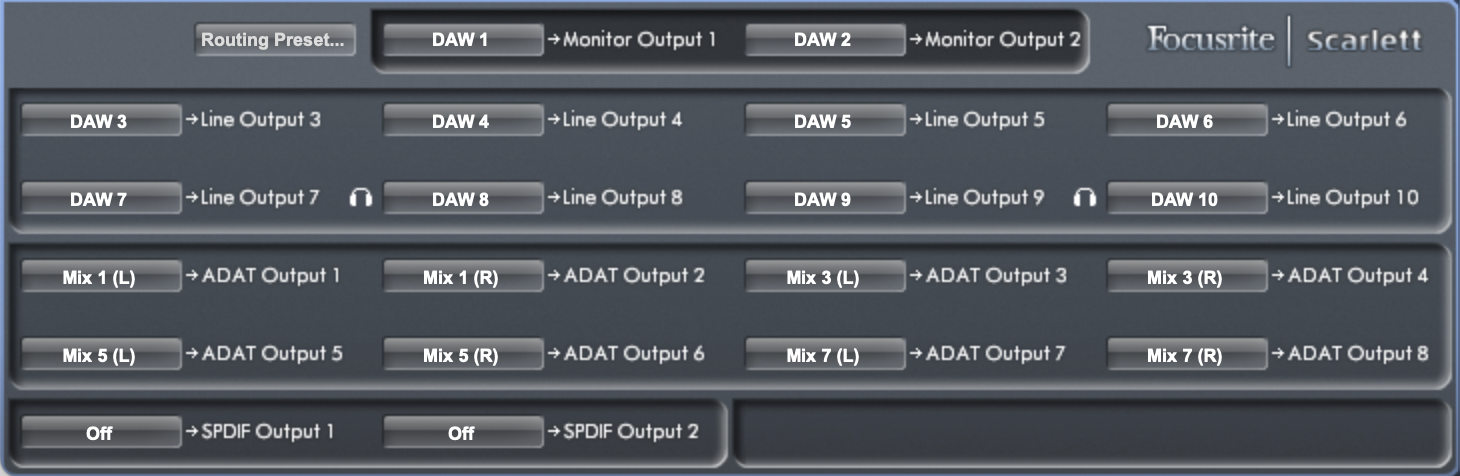

ADAT出力1-8をミックスに設定します。これは、アーティスト用のレイテンシーがほぼ0の追加のヘッドフォンミックスを作成するのに最適です。

1. Mix Controlで、Device Statusセクションに移動します。

2. セットアップのサンプルレートを設定します。
3. セットアップの同期ソースを設定します。
   1. 拡張デバイスがクロックリーダーの場合、同期ソースをInternalに設定します。
   2. 拡張デバイスがクロックフォロワーの場合、同期ソースを使用する外部クロックソースに設定します。
4. ルーティングセクションで、ADAT出力1-8をアナログ入力1-8に設定します。

インターフェースの出力を拡張する場合、ADAT入力をアナログ出力にルーティングする必要があります。

5. ルーティングセクションで、アナログ出力1-8をADAT入力1-8に設定します。

以下に、各セットアップの具体的な手順と設定を示すいくつかのセットアップ例を示します。これらの例を使用して、特定のセットアップの設定にお役立てください。
