バランスとアンバランスオーディオの違い – Focusrite

すべてのユニットに適用

この記事では、バランスオーディオとアンバランスオーディオの違いについて説明します。

バランスケーブルを使用する際は、バランスケーブルとコネクタを使用していることを確認することが重要です。例えば、RCA-XLRケーブルを使用すると、接続はアンバランスになります。

Focusriteの全ての¼インチ(6.35 mm)ジャック入力および出力は、モノバランスです。

バランスケーブルとアンバランスケーブルの詳細と例については、以下をご覧ください。

バランス

バランスケーブルは、アンバランスケーブルよりも干渉ノイズの除去に優れています。これは、追加の導体を加えることで可能になります（詳細情報はこちらをご覧ください）。

バランスケーブルは、TRS(Tip、Ring、Sleeve)コネクタまたは3ピンXLRコネクタを使用できます。

以下をクリックして、バランスオーディオケーブルの例をご覧ください。

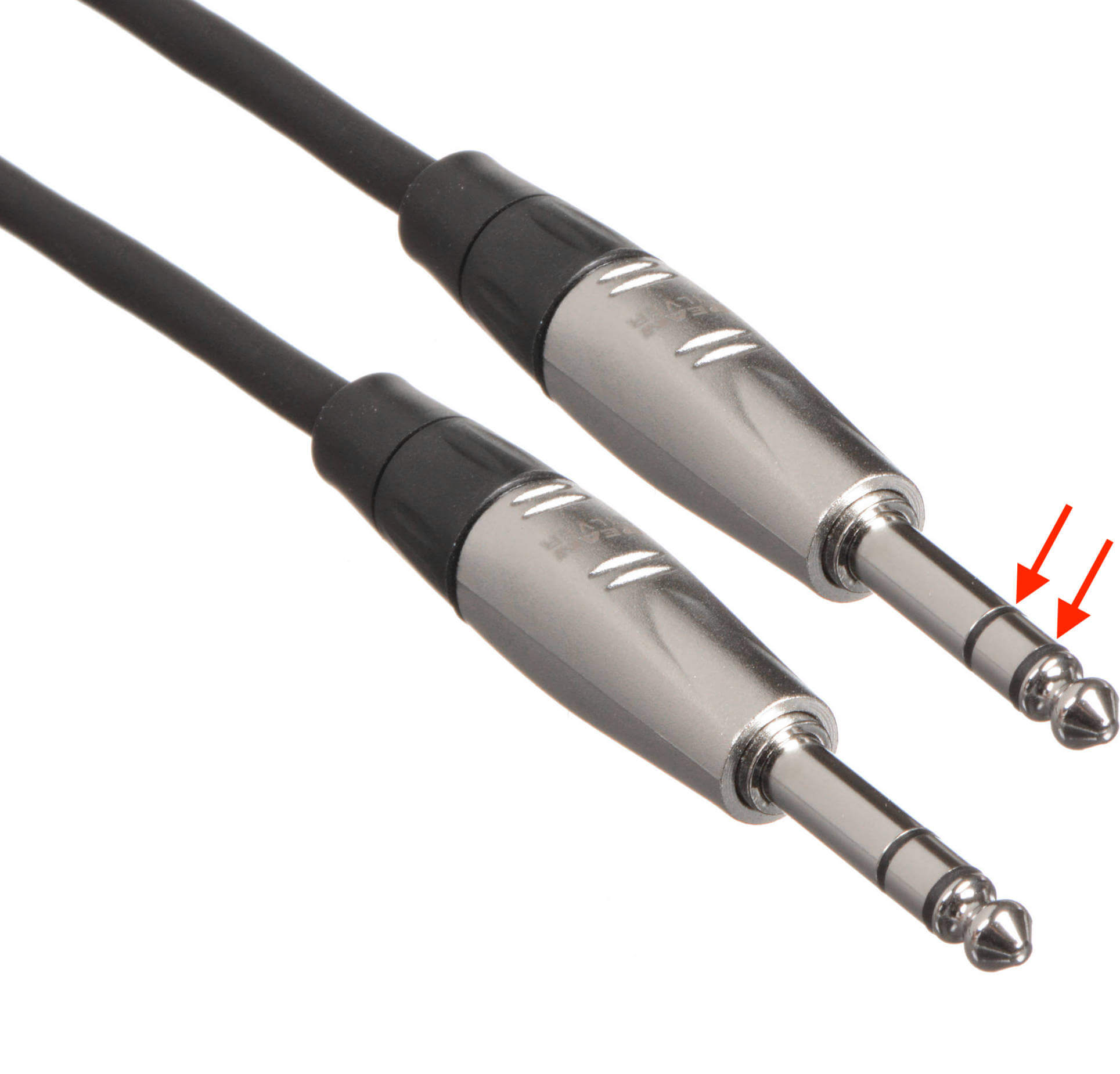

¼インチTRSジャック-ジャック

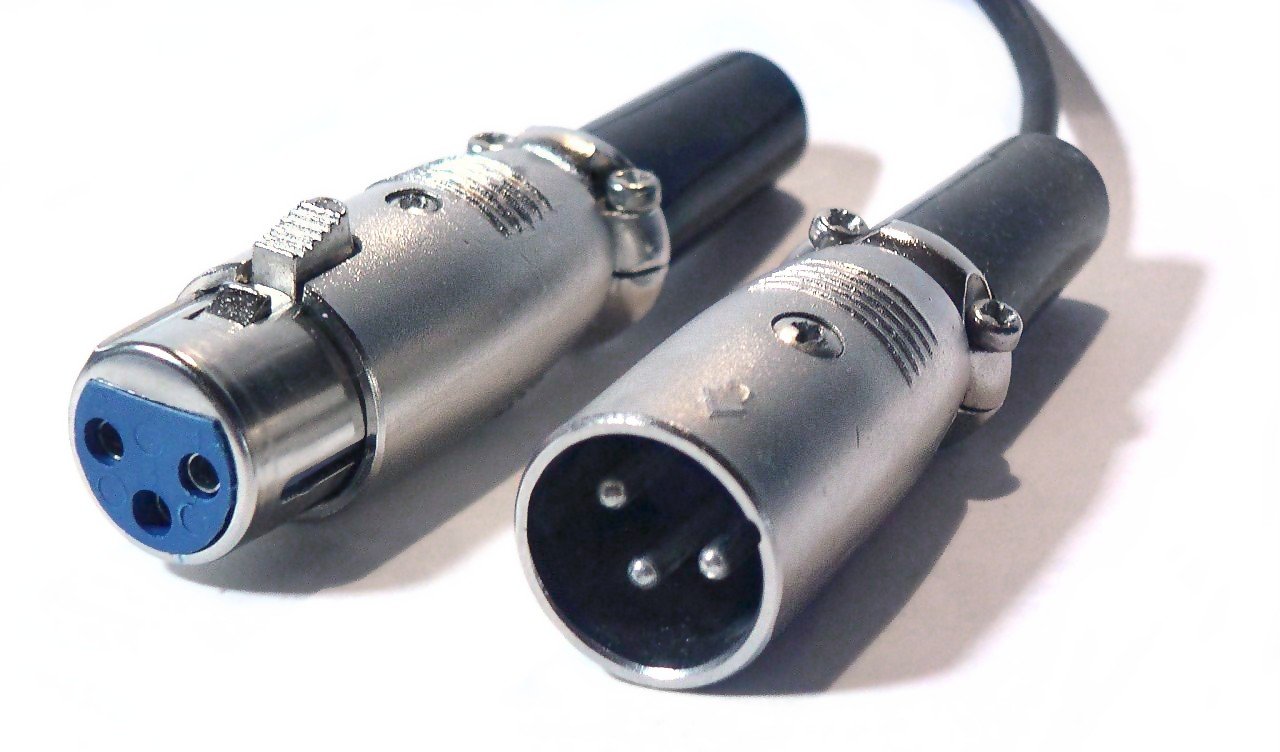

3ピンXLR - XLR

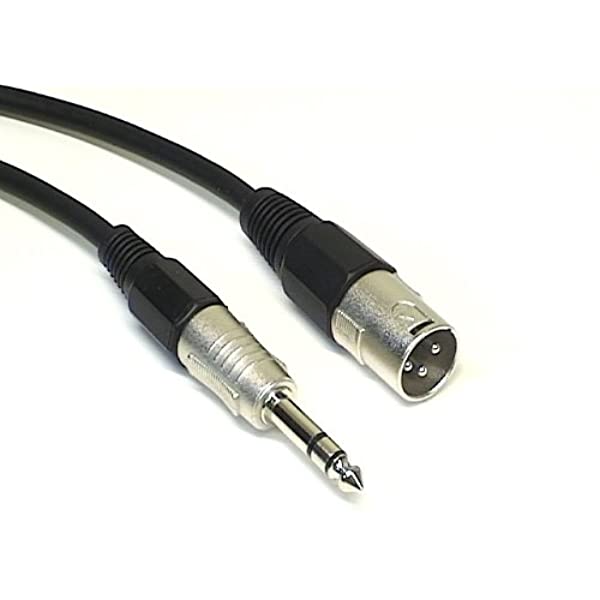

¼インチTRSジャック-3ピンオスXLR

バランス入力/出力を持つ機器との接続には、バランスケーブルを使用する必要があります。

例えば、バランス入力を持つスピーカーのペアをお持ちの場合、インターフェイスのバランス出力をスピーカーに接続するには、バランスケーブルのペアを使用する必要があります。これにより、同じセットアップでアンバランスケーブルを使用する場合と比較して、干渉ノイズを拾う可能性が低くなります。

同様に、バランス出力を持つ機器(ミキシングコンソールなど)を使用していて、それをインターフェイスのバランス入力に接続したい場合は、バランスケーブルを使用する必要があります。

一般的にバランス入力/出力を備えている機器には、次のものがあります:

バランスケーブルとは異なり、信号を伝送する導体は1つだけであるため、干渉は除去されません。「グランド」線もアンバランスケーブル内部では分離されておらず、代わりにシールドとして信号線の周りに巻かれています。

アンバランスケーブル(主に楽器ケーブルとして使用)は、コネクタの端に1つのリングがあるTS(Tip、Sleeve)ジャックコネクタを使用することがよくあります。ただし、RCAコネクタもアンバランスケーブルに一般的に使用されます。

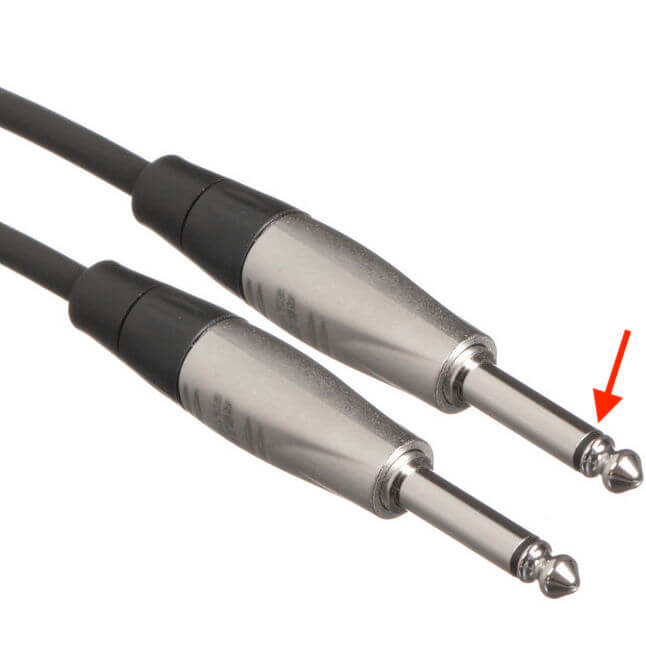

¼インチTSジャック-ジャックケーブル

RCA-RCAケーブル

アンバランスケーブルの最も一般的な用途は、ピックアップを備えた楽器をアンプ、ペダル、インターフェイス、またはDIボックスに接続することです。アンバランスケーブルを使用する楽器の例は次のとおりです:

アンバランスケーブルは、バランス入力または出力が利用できないオーディオ機器でも使用する必要があります。例えば、アンバランス入力のみを備えたスピーカーのペアをお持ちの場合などです。
