対象製品:

S/PDIFまたはADAT(オプティカル)ポートを搭載したすべてのインターフェイス

クロッキングは、セットアップの同期と拡張を検討する際の重要な要素です。 参考として、以下の記事をご覧ください:

• クロッキングについて
• クロックソースとサンプルレートとは何ですか?

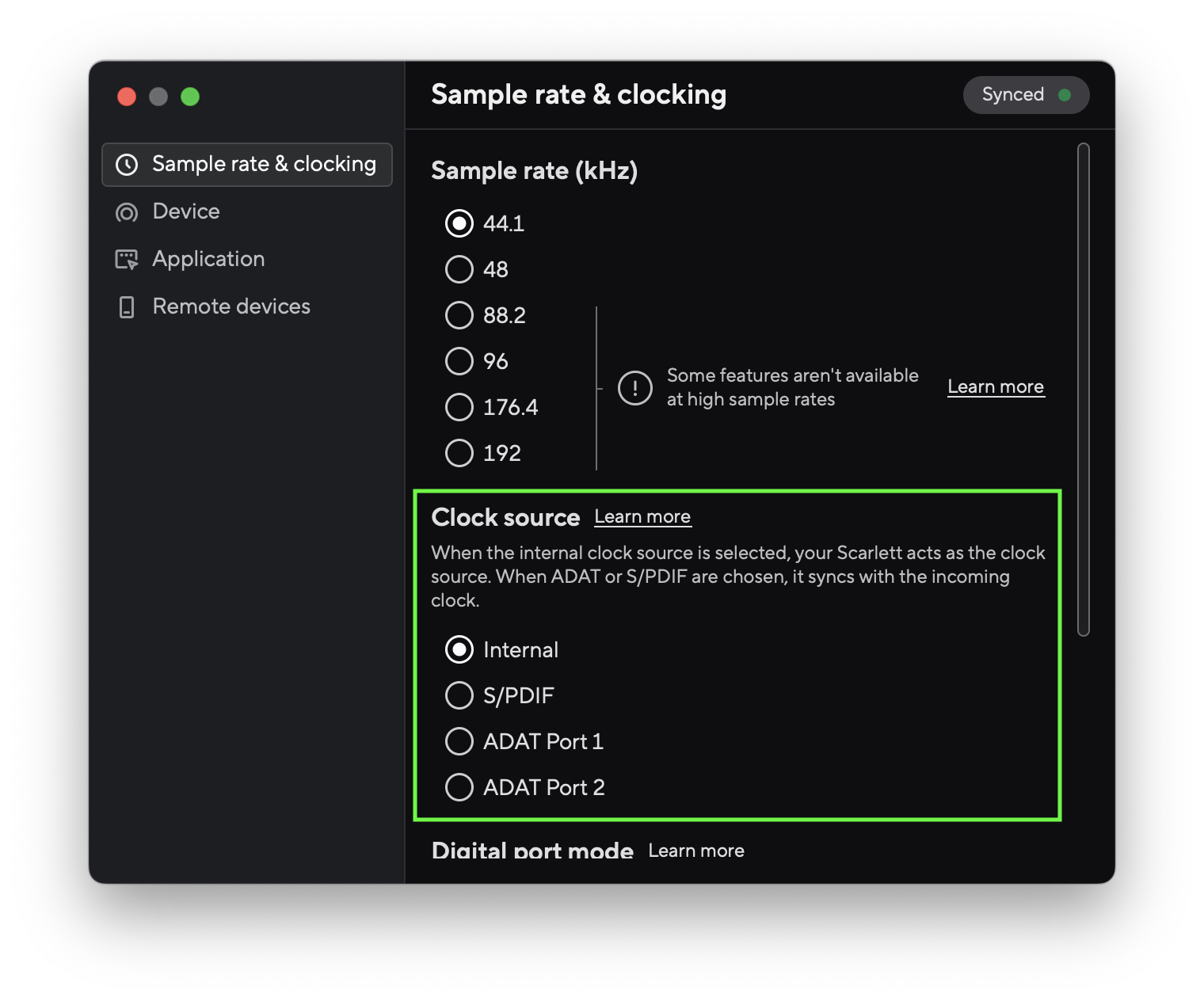

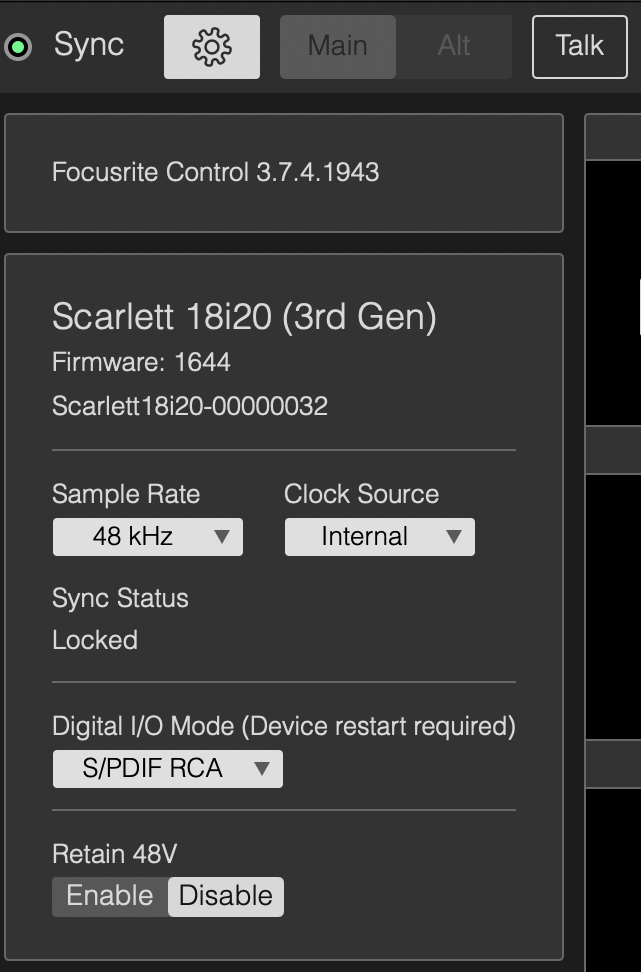

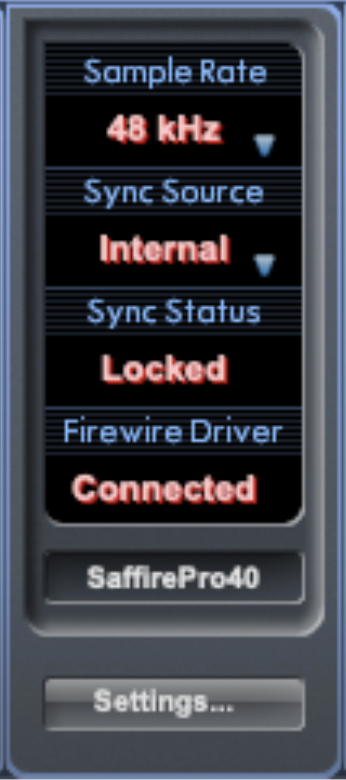

S/PDIFまたはADAT(オプティカル)ポートを搭載したFocusriteインターフェイスのコントロールソフトウェアでは、クロックソースを選択できます。 デフォルトでは、これはInternalに設定されています。

Internal(デフォルト)

S/PDIFまたはADATで外部機器を接続せずにインターフェイスを使用する場合は、Internalを選択します。 これは、インターフェイスが内部クロックに同期(sync)することを意味します。

S/PDIFおよび/またはADATで外部機器をインターフェイスに接続し、オーディオインターフェイスをクロックリーダーにする必要がある場合も、Internalを選択する必要があります。 この場合、インターフェイスはクロック信号(リーダー)を外部機器(フォロワー)に送信します。

S/PDIF

インターフェイスのS/PDIF入力に接続された外部音源からS/PDIF信号を受信している場合は、S/PDIFを選択します。

これは、接続された外部デバイスに独自の選択可能な同期/クロック設定がない場合(例:TV、ゲーム機、DVDプレーヤーなど)に便利です。 これにより、インターフェイスは外部S/PDIFデバイスからの入力クロックに同期できます。

参考として、以下をご覧ください:TV、ゲーム機、その他のデバイスをインターフェイスに接続する

S/PDIFの入出力ポートを備えた外部ユニットとオーディオインターフェイスの両方を使用するセットアップで2本のRCAケーブルを使用する場合、どちらのユニットをリーダーにするかは重要ではありません。 1つのユニットをInternal(リーダー)に設定し、クロックを送信している限り問題ありません。 セカンダリユニットは、同期情報(フォロワー)に従うためにS/PDIFに設定されます。

ADAT

インターフェイスを別のマルチ入力デバイスと使用し、すべての入力を個別に表示したい場合は、ADATで接続します。 ほとんどのADATデバイスには、クロックソースを選択するオプションがあります(例:OctoPre前面パネルの専用ボタン「Sync」)。

• 拡張ユニットのオプティカル出力からインターフェイスのオプティカル入力への1本のオプティカルケーブルを使用する場合、インターフェイスはADAT(フォロワー)に設定し、拡張ユニットはInternal(リーダー)に設定する必要があります。
• 光入出力ポートを備えた拡張ユニットとオーディオインターフェイスの両方を使用するセットアップで2本の光ケーブルを使用する場合、どちらのユニットをリーダーにするかは重要ではありません。 1つのユニットをInternal(リーダー)に設定し、クロックを送信している限り問題ありません。 セカンダリユニットは、同期情報に従う(フォロワー)ためにADATに設定されます。

ワードクロック

ワードクロック、またはWord Clockは、S/PDIFおよびADATオーディオストリーム内に埋め込まれたタイミング情報です。 ただし、一部のデバイスは、通常BNCコネクタを介して専用のワードクロック入力または出力を提供しています。 これは、オーディオなしでタイミング信号のみを伝送し、より安定した管理しやすい同期を提供できます。

同期/クロックソースオプションを変更するには、お持ちのインターフェイスに応じて、以下のセクションをご覧ください。
