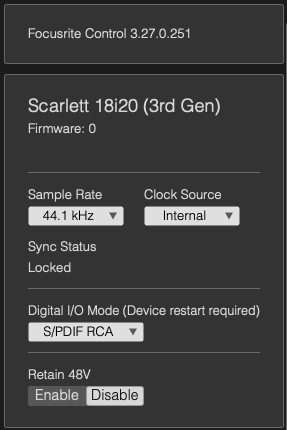

1. Focusrite Controlで、設定の歯車アイコンをクリックして、下図のように設定タブを表示します。

2. Sample Rateドロップダウンメニューを使用して、セットアップのサンプルレートを設定します。
3. Clock Sourceドロップダウンメニューを使用して、セットアップのクロックソースを設定します
   • ホストがクロックリーダーの場合、クロックソースをinternalに設定します。
   • ホストがクロックフォロワーの場合、使用する外部クロックソースにクロックソースを設定します。
4. ドロップダウンメニューを使用して、デジタル入出力モードを設定します。
   • 単一のADAT入力または出力を接続する場合は、RCA S/PDIFを使用します。
   • 2つのADAT入力または出力を接続する場合は、Dual ADATを使用します。
   • オプティカルS/PDIFソースを接続する場合は、オプティカルS/PDIFを使用します。

インターフェースの出力を拡張する場合、希望のホスト出力をADAT出力にルーティングする必要があります。

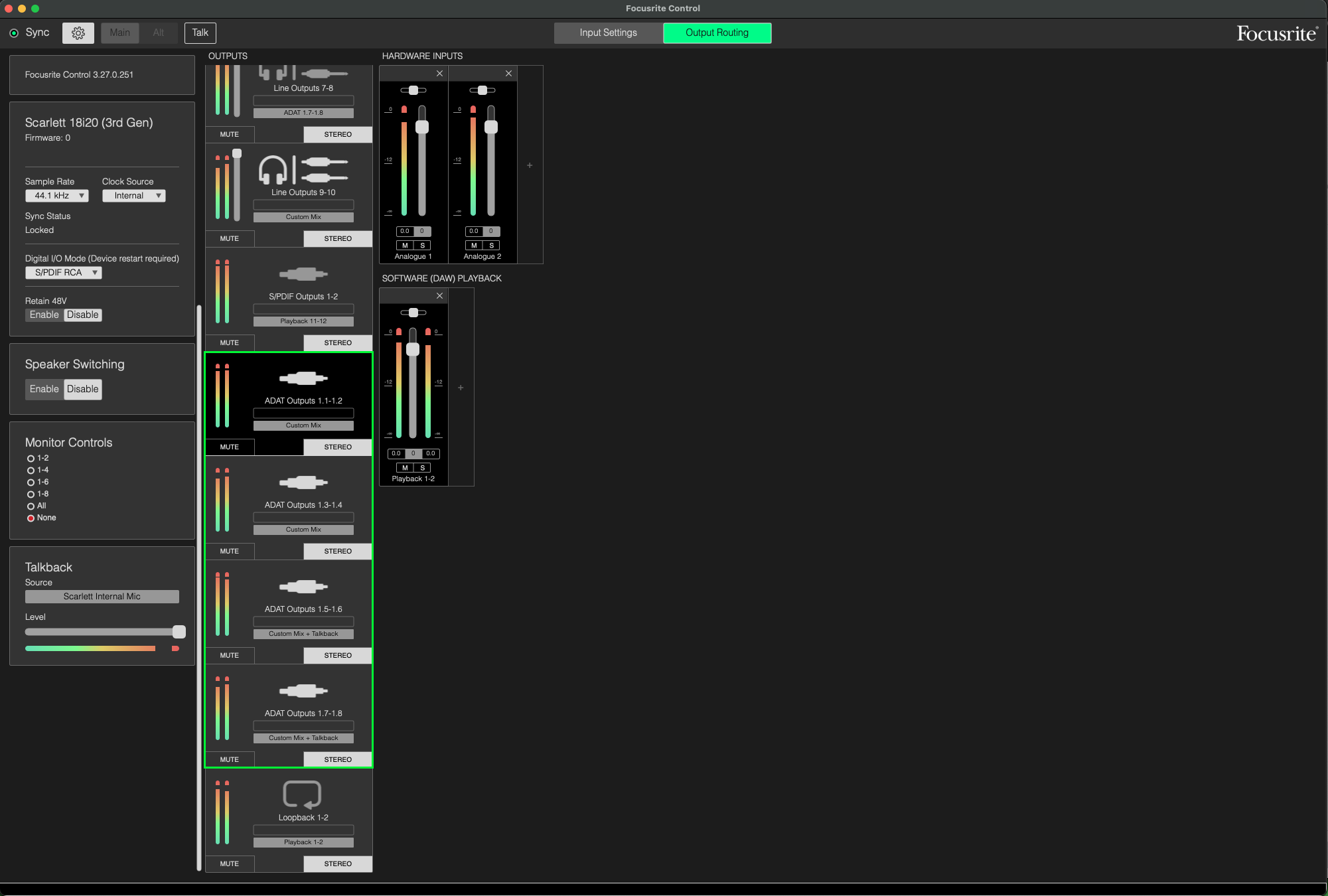

1. Focusrite Controlで、画面上部の出力ルーティングタブをクリックします。
2. 出力リストをスクロールして、ADAT出力1-8を見つけます
   • ソースを再生チャンネルに設定することで、DAWからの出力を増やすことができ、アウトボード機器やミキサーを接続するのに最適です。

または

• ソースをカスタムミックスに設定します。これは、ほぼ0レイテンシーでアーティスト向けの追加のヘッドフォンミックスを作成するのに最適です。 Scarlett 18i20 3rd Genで、内蔵のトークバックマイクロフォンを通じてアーティストと通信したい場合は、Custom Mix + Talkboxオプションを使用します。

1. Focusrite Controlで、設定の歯車アイコンをクリックして、下図のように設定タブを表示します。

2. Sample Rateドロップダウンメニューを使用して、セットアップのサンプルレートを設定します
3. Clock Sourceドロップダウンメニューを使用して、セットアップのクロックソースを設定します
   1. 拡張デバイスがクロックリーダーの場合、クロックソースをinternalに設定します。
   2. 拡張デバイスがクロックフォロワーの場合、使用する外部クロックソースにクロックソースを設定します。
4. ドロップダウンメニューを使用して、デジタル入出力モードを設定します。
   1. 単一のADAT入力または出力を接続する場合は、RCA S/PDIFを使用します。
   2. 2つのADAT入力または出力を接続する場合は、Dual ADATを使用します。
   3. オプティカルS/PDIFソースを接続する場合は、オプティカルS/PDIFを使用します。

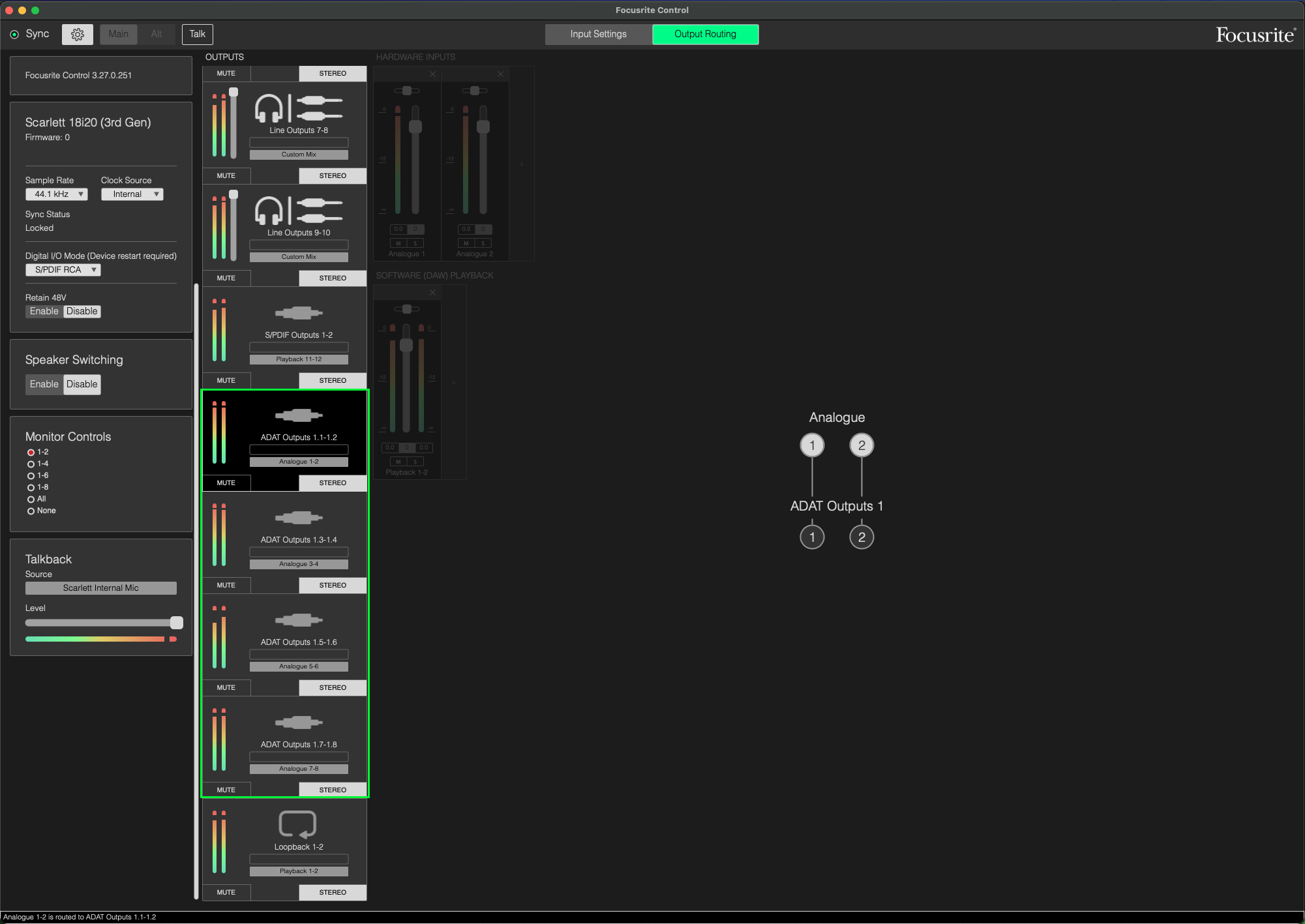

5. Focusrite Controlで、画面上部の出力ルーティングタブをクリックします。
6. 出力リストをスクロールして、ADAT出力1-8を見つけます
7. ソースをHardware Input > Analogue 1-8に設定して、インターフェースの入力をADAT出力へルーティングします。

インターフェースの出力も拡張する場合、ADAT入力をアナログ出力にルーティングする必要があります。

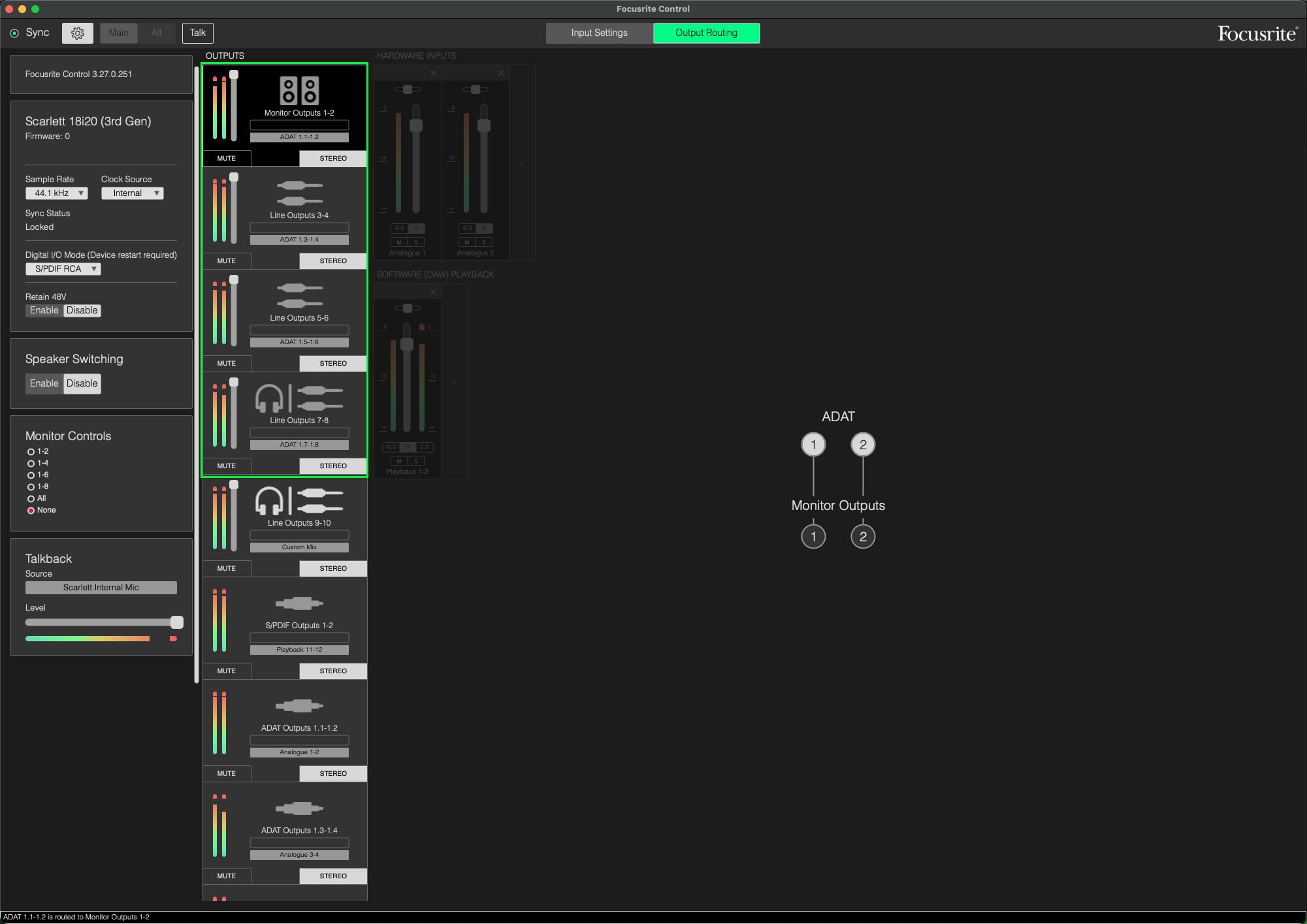

1. Focusrite Controlで、画面上部の出力ルーティングタブをクリックします。
2. 出力リストをスクロールして、Line Outputs 1-8を見つけます
3. ソースをHardware Input > ADAT 1.1 > 1.8に設定します
4. 設定タブで、Monitor Controlsをnoneに設定します。これにより、モニターダイヤルが出力レベルに影響するのを防ぎます。

18i8 3rd GenとOctoPre

この例では、Scarlett 18i8 3rd GenerationとOctoPreを接続して、8つの追加入力を得る方法を示します。このセットアップでは、OctoPreがクロックリーダーとなり、48kHzで動作します。

1. OctoPreのADAT出力を18i8のADAT入力に接続します。
2. OctoPreのフロントパネルで、クロックソースをinternalに、サンプルレートを48kHzに設定します。
3. Focusrite Controlを開き、設定の歯車アイコンをクリックして設定を表示します。
4. サンプルレートを48kHz、クロックソースをADAT、Digital port modeをADATに設定します。

18i20 3rd GenとOctoPre SMUXでデュアルバンドサンプルレート

この例では、SMUXを使用してScarlett 18i20 3rd GenerationとOctoPreを接続し、デュアルバンドサンプルレートで動作させる方法を示します。このセットアップでは、OctoPreがクロックリーダーとなり、96kHzで動作します。

1. OctoPreのADAT出力1を18i20のADAT入力1に接続します。
2. OctoPreのADAT出力2を18i20のADAT入力2に接続します。
3. OctoPreのフロントパネルで、クロックソースをinternalに、サンプルレートを96kHzに設定します。
4. Focusrite Controlを開き、設定の歯車アイコンをクリックして設定を表示します。
5. サンプルレートを96kHz、クロックソースをADAT Port 1、Digital port modeをDual ADATに設定します。

Clarett 8PreXの16チャンネルADAT入力および出力と2台のClarett+ OctoPres

この例では、2台のOctoPreをClarett 8PreXに接続して、24の入力と26の出力を得る方法を示します。このセットアップでは、Clarett 8PreXがクロックリーダーとなり、48kHzで動作します。

1. 1台目のOctoPreのADAT出力1を8PreXのADAT入力1に接続します。
2. 1台目のOctoPreのADAT出力2を8PreXのADAT入力2に接続します。
3. 1台目のOctoPreのADAT入力1を8PreXのADAT出力1に接続します。
4. 1台目のOctoPreのADAT入力2を8PreXのADAT出力2に接続します。
5. 両方のOctoPreのフロントパネルで、クロックソースをADATに、サンプルレートを48kHzに設定し、ADAT > Lineを有効にします。
6. Focusrite Controlを開き、設定の歯車アイコンをクリックして設定を表示します。
7. サンプルレートを48kHzに、クロックソースをinternalに設定します。
8. 出力ルーティングタブに移動し、ADAT出力1.1-2.8を追加の再生チャンネルに設定します。
