MIDI를 통해 Focusrite Control 2 제어하기

Focusrite Control 2의 파라미터에는 MIDI 할당이 있어 MIDI 컨트롤러를 Focusrite Control 2에 매핑하여 직접 조작 가능하고 사용자 지정 가능한 경험을 제공합니다.

이 컨트롤을 사용하면 하드웨어 MIDI 컨트롤러를 사용하거나 소프트웨어 MIDI 컨트롤을 Focusrite Control 2의 다양한 파라미터에 매핑할 수 있습니다. 제어할 수 있는 파라미터는 다음 표에 나열되어 있습니다. 컨트롤은 CC 및 NRPN MIDI 제어에 모두 매핑됩니다.

Focusrite Control 2에서 MIDI 제어 활성화하기

Focusrite Control 2에서 MIDI 제어를 활성화하려면 다음 단계를 완료해야 합니다:

MIDI 컨트롤러를 컴퓨터에 연결합니다.
Focusrite Control 2를 엽니다.

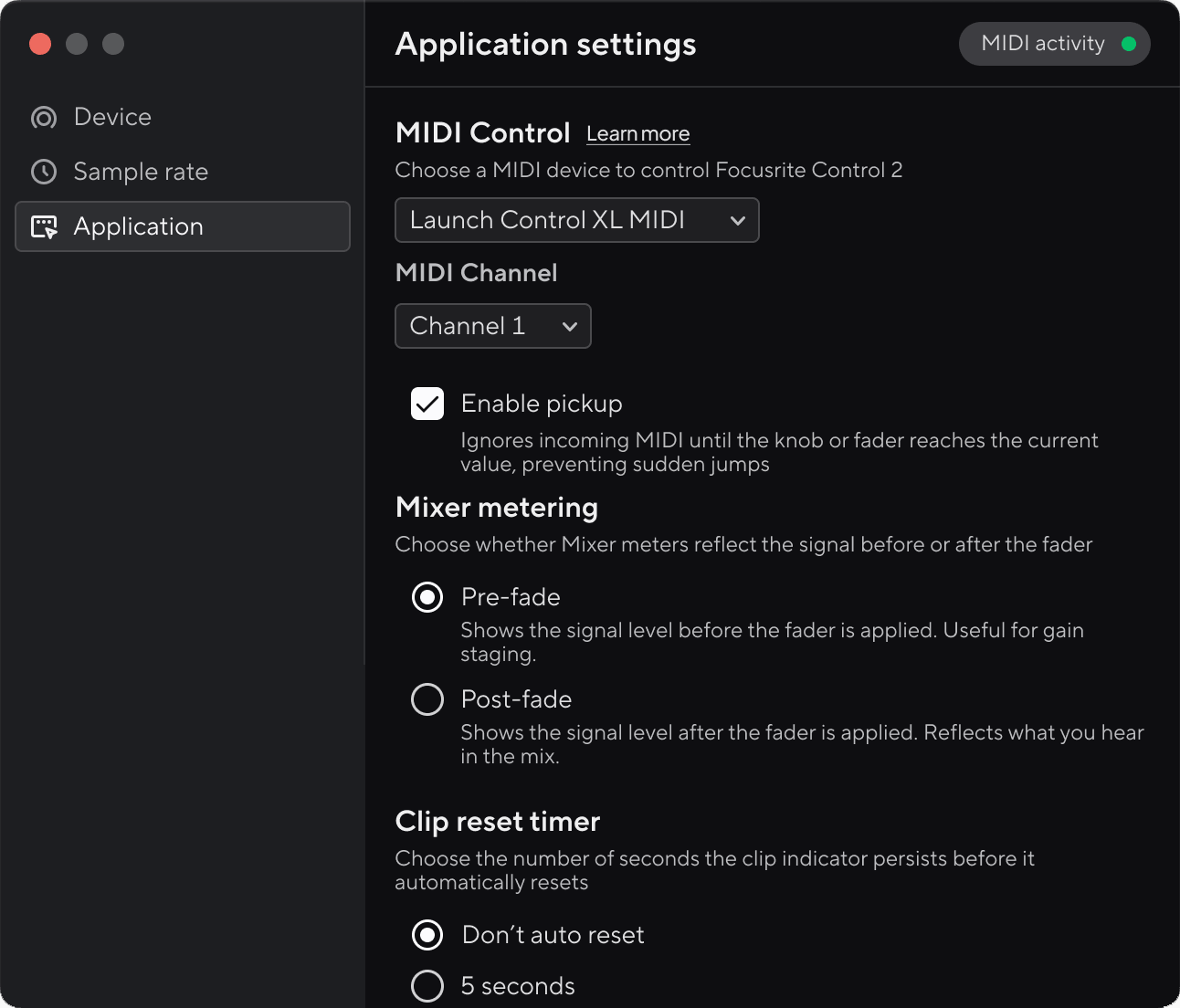

More options(추가 옵션) 를 클릭하고 Preferences(환경설정)로 이동합니다.
Application(애플리케이션) 탭으로 이동합니다.
MIDI Control(MIDI 제어) 드롭다운에서 MIDI 장치를 선택합니다.
MIDI Channel(MIDI 채널) 드롭다운에서 사용하려는 MIDI 채널을 선택합니다(MIDI 장치에서 설정할 수 있습니다).
아래 표를 사용하여 MIDI 컨트롤러의 각 컨트롤을 제어하려는 Focusrite Control 2 파라미터의 MIDI CC 또는 NRPN으로 설정합니다. MIDI 컨트롤러에서 사용자 지정 MIDI 할당을 설정하는 방법에 대한 자세한 내용은 MIDI 컨트롤러의 사용자 가이드를 참조하세요.

참고

MIDI 컨트롤러의 각 컨트롤을 Focusrite Control 2의 각 파라미터에 할당된 MIDI 컨트롤과 일치하도록 설정해야 합니다. Focusrite Control 2에는 MIDI 매핑 기능이 없습니다.

Focusrite Control 2의 Input 탭 MIDI 매개변수 목록

다음 표에는 Focusrite Control 2의 Inputs 탭에서 MIDI를 통해 제어할 수 있는 매개변수가 포함되어 있습니다.

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Gain
Gain, Analogue 1	CC	12	0 – 127
Gain, Analogue 2	CC	13	0 – 127
Gain, Analogue 3	CC	14	0 – 127
Gain, Analogue 4	CC	15	0 – 127
Gain, Analogue 5	CC	16	0 – 127
Gain, Analogue 6	CC	17	0 – 127
Gain, Analogue 7	CC	18	0 – 127
Gain, Analogue 8	CC	19	0 – 127

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위	비고
Auto Gain				Auto Gain 게인을 시작하거나 취소합니다.
Auto Gain, Analogue 1	CC	117	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 2	CC	118	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 3	CC	119	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 4	CC	120	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 5	CC	121	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 6	CC	122	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 7	CC	123	Momentary (0 – off, 127 – on)
Auto Gain, Analogue 8	CC	124	Momentary (0 – off, 127 – on)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
48V
48V, Analogue 1	CC	101	Toggle (0 – off, 127 – on)
48V, Analogue 2	CC	102	Toggle (0 – off, 127 – on)
48V, Analogue 3	CC	103	Toggle (0 – off, 127 – on)
48V, Analogue 4	CC	104	Toggle (0 – off, 127 – on)
48V, Analogue 5	CC	105	Toggle (0 – off, 127 – on)
48V, Analogue 6	CC	106	Toggle (0 – off, 127 – on)
48V, Analogue 7	CC	107	Toggle (0 – off, 127 – on)
48V, Analogue 8	CC	108	Toggle (0 – off, 127 – on)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Air
Air (430), Analogue 1	CC	109	Toggle (0 – off, 127 – on)
Air (430), Analogue 2	CC	110	Toggle (0 – off, 127 – on)
Air, Analogue 3	CC	111	Toggle (0 – off, 127 – on)
Air, Analogue 4	CC	112	Toggle (0 – off, 127 – on)
Air, Analogue 5	CC	113	Toggle (0 – off, 127 – on)
Air, Analogue 6	CC	114	Toggle (0 – off, 127 – on)
Air, Analogue 7	CC	115	Toggle (0 – off, 127 – on)
Air, Analogue 8	CC	116	Toggle (0 – off, 127 – on)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Air 모드		MSB:LSB
Air 모드, Analogue 1	NRPN	0:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 2	NRPN	1:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 3	NRPN	2:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 4	NRPN	3:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 5	NRPN	4:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 6	NRPN	5:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 7	NRPN	6:38	Cycling (Presence, Presence & Drive)
Air 모드, Analogue 8	NRPN	7:38	Cycling (Presence, Presence & Drive)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Inst
Inst, Analogue 1	CC	126	Cycling (mic, line, inst)
Inst, Analogue 2	CC	127	Cycling (mic, line, inst)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Safe		MSB:LSB
Safe, Analogue 1	NRPN	0:32	Toggle (0 – off, 127 – on)
Safe, Analogue 2	NRPN	1:32	Toggle (0 – off, 127 – on)
Safe, Analogue 3	NRPN	2:32	Toggle (0 – off, 127 – on)
Safe, Analogue 4	NRPN	3:32	Toggle (0 – off, 127 – on)
Safe, Analogue 5	NRPN	4:32	Toggle (0 – off, 127 – on)
Safe, Analogue 6	NRPN	5:32	Toggle (0 – off, 127 – on)
Safe, Analogue 7	NRPN	6:32	Toggle (0 – off, 127 – on)
Safe, Analogue 8	NRPN	7:32	Toggle (0 – off, 127 – on)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
HPF		MSB:LSB
HPF, Analogue 1	NRPN	0:33	Toggle (0 – off, 127 – on)
HPF, Analogue 2	NRPN	1:33	Toggle (0 – off, 127 – on)
HPF, Analogue 3	NRPN	2:33	Toggle (0 – off, 127 – on)
HPF, Analogue 4	NRPN	3:33	Toggle (0 – off, 127 – on)
HPF, Analogue 5	NRPN	4:33	Toggle (0 – off, 127 – on)
HPF, Analogue 6	NRPN	5:33	Toggle (0 – off, 127 – on)
HPF, Analogue 7	NRPN	6:33	Toggle (0 – off, 127 – on)
HPF, Analogue 8	NRPN	7:33	Toggle (0 – off, 127 – on)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Console/Drive		MSB:LSB
Console/Drive, Analogue 1	NRPN	0:34	Toggle (0 – off, 127 – on)
Console/Drive, Analogue 2	NRPN	1:34	Toggle (0 – off, 127 – on)
Console/Drive, Analogue 3	NRPN	2:34	Toggle (0 – off, 127 – on)
Console/Drive, Analogue 4	NRPN	3:34	Toggle (0 – off, 127 – on)
Console/Drive, Analogue 5	NRPN	4:34	Toggle (0 – off, 127 – on)
Console/Drive, Analogue 6	NRPN	5:34	토글 (0 – 꺼짐, 127 – 켜짐)
Console/Drive, Analogue 7	NRPN	6:34	토글 (0 – 꺼짐, 127 – 켜짐)
Console/Drive, Analogue 8	NRPN	7:34	토글 (0 – 꺼짐, 127 – 켜짐)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Console/Drive amount		MSB:LSB
Console/Drive amount, Analogue 1	NRPN	0:35	0 – 127
Console/Drive amount, Analogue 2	NRPN	1:35	0 – 127
Console/Drive amount, Analogue 3	NRPN	2:35	0 – 127
Console/Drive amount, Analogue 4	NRPN	3:35	0 – 127
Console/Drive amount, Analogue 5	NRPN	4:35	0 – 127
Console/Drive amount, Analogue 6	NRPN	5:35	0 – 127
Console/Drive amount, Analogue 7	NRPN	6:35	0 – 127
Console/Drive amount, Analogue 8	NRPN	7:35	0 – 127

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Insert		MSB:LSB
Insert, Analogue 1	NRPN	0:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 2	NRPN	1:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 3	NRPN	2:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 4	NRPN	3:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 5	NRPN	4:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 6	NRPN	5:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 7	NRPN	6:36	토글 (0 – 꺼짐, 127 – 켜짐)
Insert, Analogue 8	NRPN	7:36	토글 (0 – 꺼짐, 127 – 켜짐)

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
임피던스		MSB:LSB
Impedance, Analogue 1	NRPN	0:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 2	NRPN	1:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 3	NRPN	2:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 4	NRPN	3:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 5	NRPN	4:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 6	NRPN	5:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 7	NRPN	6:37	순환 (Low, 110, Medium, High)
Impedance, Analogue 8	NRPN	7:37	순환 (Low, 110, Medium, High)

Focusrite Control 2의 Mixer 탭 MIDI 매개변수 목록

다음 표에는 Focusrite Control 2의 Mixer 탭에서 MIDI를 통해 제어할 수 있는 매개변수가 포함되어 있습니다.

일부 인터페이스에는 Mixer 탭이 하나만 있고, 다른 인터페이스에는 여러 개의 Mixer 탭이 있습니다. 소규모 인터페이스의 편의를 위해 direct/mixer 탭 매개변수를 CC 및 NPRN으로 제공합니다. 대규모 인터페이스의 경우 대부분의 mixer 매개변수는 NPRN입니다.

NRPN은 Most Significant Byte (MSB)와 Least Significant Byte (LSB)의 두 부분으로 나뉩니다. MIDI 컨트롤러가 NRPN을 전송하도록 프로그래밍할 때 두 값을 모두 설정합니다.

Mixer의 채널을 제어하려면 제어하려는 채널을 기준으로 MSB를 설정하고(MSB 할당 표 참조), 조정하려는 매개변수 및 믹스에 따라 LSB를 설정해야 합니다(LSB 할당 표 참조).

MSB는 제어하려는 Mixer 채널을 지정합니다. 예를 들어, MSB가 34이면 채널 Playback 1을 지정합니다.
LSB는 컨트롤 자체와 어떤 Mix에서 사용할지 지정합니다(예: Mix A 또는 Mix B). 예를 들어, LSB가 4이면 Mix B에서 채널의 레벨을 지정합니다

따라서, 컨트롤을 NRPN 34:4 (MSB:LSB)로 설정하면 Mix B에서 Playback 1의 레벨을 제어합니다.

팁

스테레오 페어를 제어하려는 경우, 예를 들어 Playback 1–2인 경우 MSB를 채널 중 하나에만 설정하면 단일 MIDI 할당이 두 채널을 모두 제어합니다.

표 1. Mixer CC 할당

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Level (Main), Analogue 1	CC	20	0 – 127
Level (Main), Analogue 2	CC	21	0 – 127
Level (Main), Analogue 3	CC	22	0 – 127
Level (Main), Analogue 4	CC	23	0 – 127
Level (Main), Analogue 5	CC	24	0 – 127
Level (Main), Analogue 6	CC	25	0 – 127
Level (Main), Analogue 7	CC	26	0 – 127
Level (Main), Analogue 8	CC	27	0 – 127
Level (Main), Playback 1	CC	28	0 – 127
Level (Main), Playback 2	CC	29	0 – 127
Pan (Main), Analogue 1	CC	30	0 – 127
Pan (Main), Analogue 2	CC	31	0 – 127
Pan (Main), Analogue 3	CC	32	0 – 127
Pan (Main), Analogue 4	CC	33	0 – 127
Pan (Main), Analogue 5	CC	34	0 – 127
Pan (Main), Analogue 6	CC	35	0 – 127
Pan (Main), Analogue 7	CC	36	0 – 127
Pan (Main), Analogue 8	CC	37	0 – 127
Pan (Main), Playback 1	CC	39	0 – 127
Pan (Main), Playback 2	CC	40	0 – 127
Mute (Main), Analogue 1	CC	41	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 2	CC	42	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 3	CC	43	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 4	CC	44	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 5	CC	45	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 6	CC	46	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 7	CC	47	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Analogue 8	CC	48	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Playback 1	CC	49	토글 (0 – 꺼짐, 127 – 켜짐)
Mute (Main), Playback 2	CC	50	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 1	CC	51	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 2	CC	52	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 3	CC	53	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 4	CC	54	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 5	CC	55	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 6	CC	56	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 7	CC	57	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Analogue 8	CC	58	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Playback 1	CC	59	토글 (0 – 꺼짐, 127 – 켜짐)
Solo (Main), Playback 2	CC	60	토글 (0 – 꺼짐, 127 – 켜짐)
Mix bus level (Main)	CC	61	0 – 127
Mix bus mute (Main)	CC	62	토글 (0 – 꺼짐, 127 – 켜짐)

표 2. Mixer NRPN 할당

표 3. Mixer MSB 할당

LSB	할당
0	Analogue 1
1	Analogue 2
2	Analogue 3
3	Analogue 4
4	Analogue 5
5	Analogue 6
6	Analogue 7
7	Analogue 8
8	Analogue 9
9	Analogue 10
10	Analogue 11
11	Analogue 12
12	Analogue 13
13	Analogue 14
14	Analogue 15
15	Analogue 16
16	S/PDIF 1
17	S/PDIF 2
18	ADAT 1
19	ADAT 2
20	ADAT 3
21	ADAT 4
22	ADAT 5
23	ADAT 6
24	ADAT 7
25	ADAT 8
26	ADAT 9
27	ADAT 10
28	ADAT 11
29	ADAT 12
30	ADAT 13
31	ADAT 14
32	ADAT 15
33	ADAT 16
34	Playback 1
35	Playback 2
36	Playback 3
37	Playback 4
38	Playback 5
39	Playback 6
40	Playback 7
41	Playback 8
42	Playback 9
43	Playback 10
44	Playback 11
45	Playback 12
46	Playback 13
47	Playback 14
48	Playback 15
49	Playback 16
50	Playback 17
51	Playback 18
52	Playback 19
53	Playback 20
54	Playback 21
55	Playback 22
56	Playback 23
57	Playback 24
58
59
60
61
62
63

표 4. Mixer LSB 할당

LSB	할당	범위
0	Level, Mix A	0 – 127
1	Pan, Mix A	0 – 127
2	Mute, Mix A	토글 (0 – 꺼짐, 127 – 켜짐)
3	Solo, Mix A	토글 (0 – 꺼짐, 127 – 켜짐)
4	Level, Mix B	0 – 127
5	Pan, Mix B	0 – 127
6	Mute, Mix B	토글 (0 – 꺼짐, 127 – 켜짐)
7	Solo, Mix B	토글 (0 – 꺼짐, 127 – 켜짐)
8	Level, Mix C	0 – 127
9	Pan, Mix C	0 – 127
10	Mute, Mix C	토글 (0 – 꺼짐, 127 – 켜짐)
11	Solo, Mix C	토글 (0 – 꺼짐, 127 – 켜짐)
12	Level, Mix D	0 – 127
13	Pan, Mix D	0 – 127
14	Mute, Mix D	토글 (0 – 꺼짐, 127 – 켜짐)
15	Solo, Mix D	토글 (0 – 꺼짐, 127 – 켜짐)
16	Level, Mix E	0 – 127
17	Pan, Mix E	0 – 127
18	Mute, Mix E	토글 (0 – 꺼짐, 127 – 켜짐)
19	Solo, Mix E	토글 (0 – 꺼짐, 127 – 켜짐)
20	Level, Mix F	0 – 127
21	Pan, Mix F	0 – 127
22	Mute, Mix F	토글 (0 – 꺼짐, 127 – 켜짐)
23	Solo, Mix F	토글 (0 – 꺼짐, 127 – 켜짐)
24	Level, Mix G	0 – 127
25	Pan, Mix G	0 – 127
26	Mute, Mix G	토글 (0 – 꺼짐, 127 – 켜짐)
27	Solo, Mix G	토글 (0 – 꺼짐, 127 – 켜짐)
28	Level, Mix H	0 – 127
29	Pan, Mix H	0 – 127
30	Mute, Mix H	토글 (0 – 꺼짐, 127 – 켜짐)
31	Solo, Mix H	토글 (0 – 꺼짐, 127 – 켜짐)
32	Safe (Input 탭)	토글 (0 – 꺼짐, 127 – 켜짐)
33	HPF (Input 탭)	토글 (0 – 꺼짐, 127 – 켜짐)
34	Console/Drive (Input 탭)	토글 (0 – 꺼짐, 127 – 켜짐)
35	Console/Drive amount (Input 탭)	0 – 127
36	Insert (Input 탭)	토글 (0 – 꺼짐, 127 – 켜짐)
37	Impedance (Input 탭)	순환 (Low, 110, Medium, High)
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

Focusrite Control 2의 Outputs 탭 MIDI 매개변수 목록

다음 표에는 Focusrite Control 2의 Inputs 탭에서 MIDI를 통해 제어할 수 있는 매개변수가 포함되어 있습니다.

Focusrite Control 2 매개변수	CC/NRPN	컨트롤 번호	범위
Level, Monitors	CC	75	0 – 127
Level, Headphones 1	CC	76	0 – 127
Level, Headphones 2	CC	77	0 – 127
Mute, Monitors	CC	78	토글 (0 – 꺼짐, 127 – 켜짐)
Mute, Headphones 1	CC	79	토글 (0 – 꺼짐, 127 – 켜짐)
Mute, Headphones 2	CC	80	토글 (0 – 꺼짐, 127 – 켜짐)
Dim, Monitors	CC	81	토글 (0 – 꺼짐, 127 – 켜짐)
Mono, Monitors	CC	84	토글 (0 – 꺼짐, 127 – 켜짐)
Main/Alt 1/Alt 2	CC	87	순환
Talkback	CC	88	토글 (0 – 꺼짐, 127 – 켜짐)

도움말 센터

Focusrite

검색

Focusrite Control 2에서 MIDI 제어 활성화하기

참고

Focusrite Control 2의 Input 탭 MIDI 매개변수 목록

Focusrite Control 2의 Mixer 탭 MIDI 매개변수 목록

팁

Focusrite Control 2의 Outputs 탭 MIDI 매개변수 목록

Focusrite

검색

도움말 센터

Focusrite Control 2에서 MIDI 제어 활성화하기

참고

Focusrite Control 2의 Input 탭 MIDI 매개변수 목록

Focusrite Control 2의 Mixer 탭 MIDI 매개변수 목록

팁

Focusrite Control 2의 Outputs 탭 MIDI 매개변수 목록

관련 문서
