Focusrite Control 2와 호환되는 ADAT 입력 및 출력이 있는 모든 Focusrite 오디오 인터페이스에 적용됩니다
많은 Focusrite 오디오 인터페이스는 사용 가능한 입력 및 출력을 확장하기 위해 디지털 입력/출력을 제공합니다. 호환되는 Focusrite 인터페이스는 S/PDIF와 ADAT 입력 및 출력의 조합을 제공합니다.
ADAT는 TOSLINK 광 연결을 사용하며 최대 여덟 개의 오디오 채널과 클럭 신호를 전송합니다.
S/PDIF는 RCA 동축 및 TOSLINK 광 연결을 모두 사용하며 두 개의 오디오 채널과 클럭 신호를 전송합니다. 광 S/PDIF 지원은 인터페이스에 따라 다릅니다. 자세한 내용은 사용하시는 장치의 사용자 가이드를 확인하세요.
디지털 입력/출력으로 인터페이스를 확장하기 전에 다음 요소를 고려하세요:
- 호스트
- 익스팬더
- 샘플 레이트
- 클럭킹
어떤 장치가 호스트인가요?
호스트는 컴퓨터에 물리적으로 연결하는 장치입니다. DAW에서 선택하는 장치입니다.
호스트 장치가 반드시 클럭 리더일 필요는 없으며 외부 클럭 소스에 동기화될 수 있습니다.
어떤 장치가 확장용으로 사용되나요?
확장 장치는 호스트에 연결되어 입력 및 출력을 확장합니다. 확장 장치는 OctoPre와 같은 전용 장치이거나 독립 실행 모드로 구성한 다른 오디오 인터페이스일 수 있습니다. ADAT 출력이 있는 모든 Focusrite 오디오 인터페이스를 확장 장치로 구성할 수 있습니다. 다른 제조업체의 모든 인터페이스가 확장 장치로 구성될 수 있는 것은 아닙니다.
확장 장치가 반드시 클럭 팔로워일 필요는 없으며 클럭 리더가 될 수도 있습니다.
어떤 샘플 레이트로 시스템을 사용해야 하나요?
여러 디지털 오디오 장치를 동기화할 때 모든 장치의 샘플 레이트가 일치해야 합니다. 샘플 레이트는 또한 ADAT 연결을 통해 전송할 수 있는 오디오 채널 수에 영향을 미칩니다.
- 싱글 밴드 샘플 레이트(44.1kHz/48kHz)에서는 하나의 ADAT 연결로 여덟 개의 오디오 채널을 전송합니다.
- 듀얼 밴드 샘플 레이트(88.2kHz/96Hz)에서는 하나의 ADAT 연결로 네 개의 오디오 채널을 전송합니다.
대부분의 경우, Focusrite 인터페이스는 쿼드 밴드 샘플 레이트(176.4kHz/192kHz)에서 ADAT 확장을 비활성화합니다.
Focusrite 인터페이스는 모든 샘플 레이트에서 RCA 동축 S/PDIF를 지원합니다. 광 S/PDIF 지원은 인터페이스와 샘플 레이트에 따라 다릅니다. 자세한 내용은 사용하시는 장치의 사용자 가이드를 확인하세요.
샘플 레이트에 대해 자세히 알아보려면 샘플 레이트, 비트 뎁스 및 버퍼 사이즈 설명을 참조하세요
어떤 장치가 클럭 리더인가요?
디지털 오디오 장비는 각 샘플이 시작되는 시점을 동기화하기 위해 클럭을 사용합니다. 여러 장치가 있는 디지털 시스템에서는 모든 장치가 동일한 공통 클럭 소스를 가져야 합니다. 이는 각 장치에서 각 샘플이 동시에 시작되도록 보장하며, 일치하는 샘플 레이트와 함께 장치들이 올바르게 동기화되도록 합니다.
클럭은 여러 방식으로 전송할 수 있으며, 다음을 포함합니다
- BNC를 통한 워드 클럭
- 옵티컬 포트를 통한 ADAT
- RCA 또는 옵티컬 포트를 통한 S/PDIF
사용되는 다른 모든 디지털 오디오 장치는 클럭 팔로워이며 클럭 리더에 동기화됩니다.
확장 설정
이 문서에서는 Focusrite Control 2에서 호스트 및 확장 장치를 구성하는 방법을 설명합니다. 사용 중인 인터페이스가 Focusrite Control 2와 호환되지 않는 경우 아래 문서를 참조하세요.
Focusrite Control을 사용하여 디지털 입력 및 출력으로 인터페이스를 확장하는 방법
Mix Control을 사용하여 디지털 입력 및 출력으로 인터페이스를 확장하는 방법
ADAT와 S/PDIF는 범용 프로토콜입니다 — 다른 제조업체의 ADAT/S/PDIF 장치를 사용하여 Focusrite 인터페이스를 확장하거나, Focusrite 인터페이스를 사용하여 다른 오디오 인터페이스를 확장할 수 있습니다. 구성하려는 장치의 설명서를 참조하세요.
호스트 설정

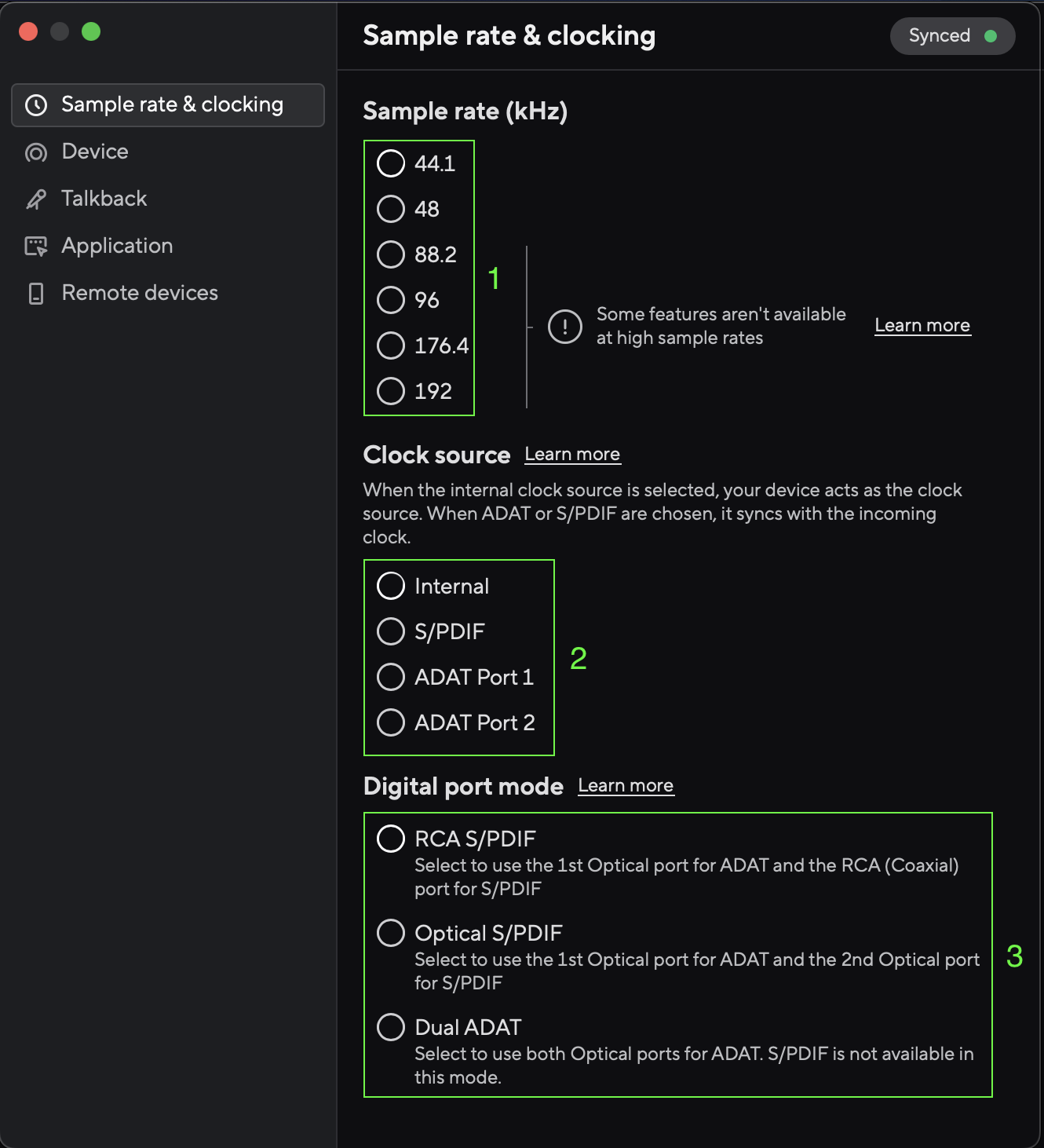

- Focusrite Control 2에서 More Options
> Preferences > Sample rate & clocking으로 이동하여 이 창을 엽니다:
- 박스 1에서 샘플 레이트를 설정합니다.
- 박스 2에서 클럭 소스를 설정합니다.
- 호스트가 클럭 리더인 경우 클럭 소스를 Internal로 설정합니다.
- 호스트가 클럭 팔로워인 경우 클럭 소스를 외부 클럭 소스로 설정합니다.
- 박스 3에서 Digital Port 모드를 설정합니다.
- 단일 ADAT 입력 또는 출력을 연결하는 경우 RCA S/PDIF를 사용합니다.
- 두 개의 ADAT 입력 또는 출력을 연결하는 경우 Dual ADAT를 사용합니다.
- 광 S/PDIF 소스를 연결하는 경우 Optical S/PDIF를 사용합니다
인터페이스의 출력을 확장하는 경우 호스트의 출력을 S/PDIF 또는 ADAT 출력으로 라우팅합니다.
- Focusrite Control 2에서 라우팅 탭을 클릭합니다.
- 디지털 출력에서,

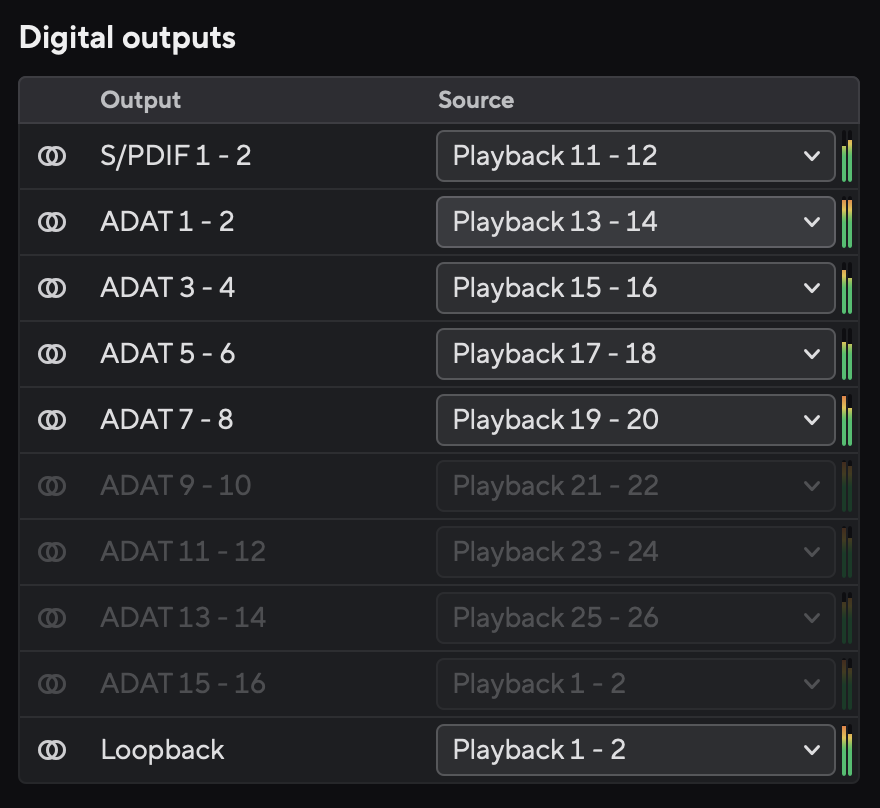

- 소스를 재생 채널로 설정하여 DAW의 출력을 늘립니다. 이는 아웃보드 장비 또는 믹서를 연결하는 데 이상적입니다.
또는

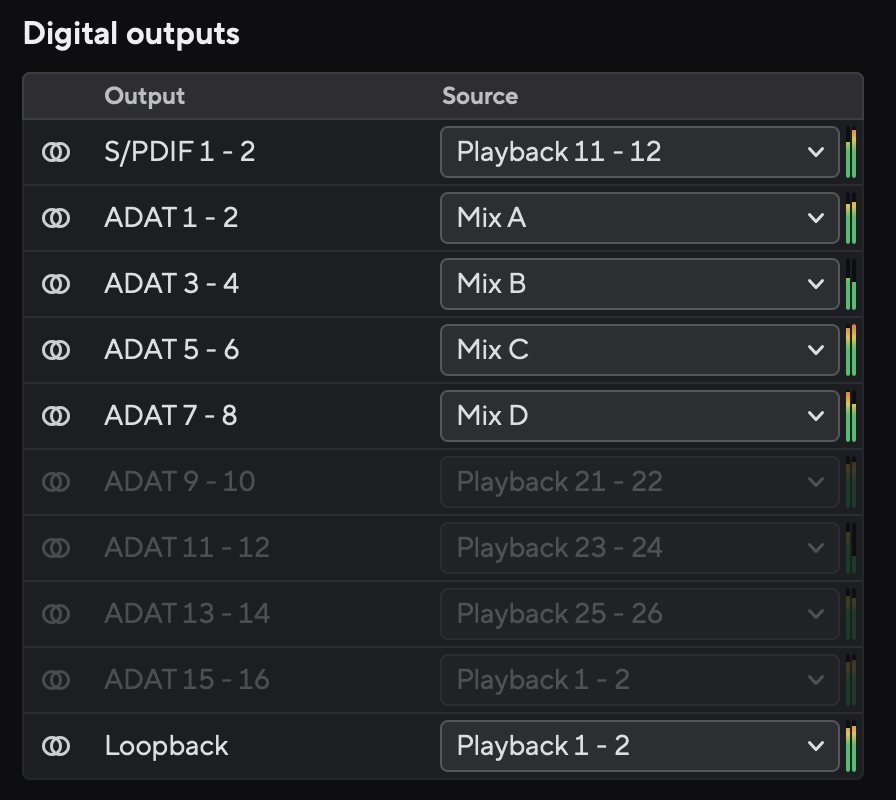

- 소스를 믹스로 설정합니다. 이는 아티스트를 위한 추가 헤드폰 믹스를 거의 제로에 가까운 레이턴시로 생성하는 데 이상적입니다.
확장 장치 설정
- Focusrite Control 2에서
- 박스 1에서 샘플 레이트를 설정합니다.
- 박스 2에서 클럭 소스를 설정합니다.
- 호스트가 클럭 리더인 경우 클럭 소스를 Internal로 설정합니다.
- 호스트가 클럭 팔로워인 경우 클럭 소스를 외부 클럭 소스로 설정합니다.
- 박스 3에서 Digital Port 모드를 설정합니다,
- 단일 ADAT 입력 또는 출력을 연결하는 경우 RCA S/PDIF를 사용합니다.
- 두 개의 ADAT 입력 또는 출력을 연결하는 경우 Dual ADAT를 사용합니다.
- 광 S/PDIF 소스를 연결하는 경우 Optical S/PDIF를 사용합니다.
4세대 Scarlett 인터페이스를 사용하는 경우 Focusrite Control 2에서
ADAT 확장 모드를 사용하여
ADAT 라우팅을 자동으로 구성할 수 있습니다. 이에 액세스하려면,
더 많은 옵션
환경설정 장치로 이동한 다음 ADAT 확장을 선택합니다

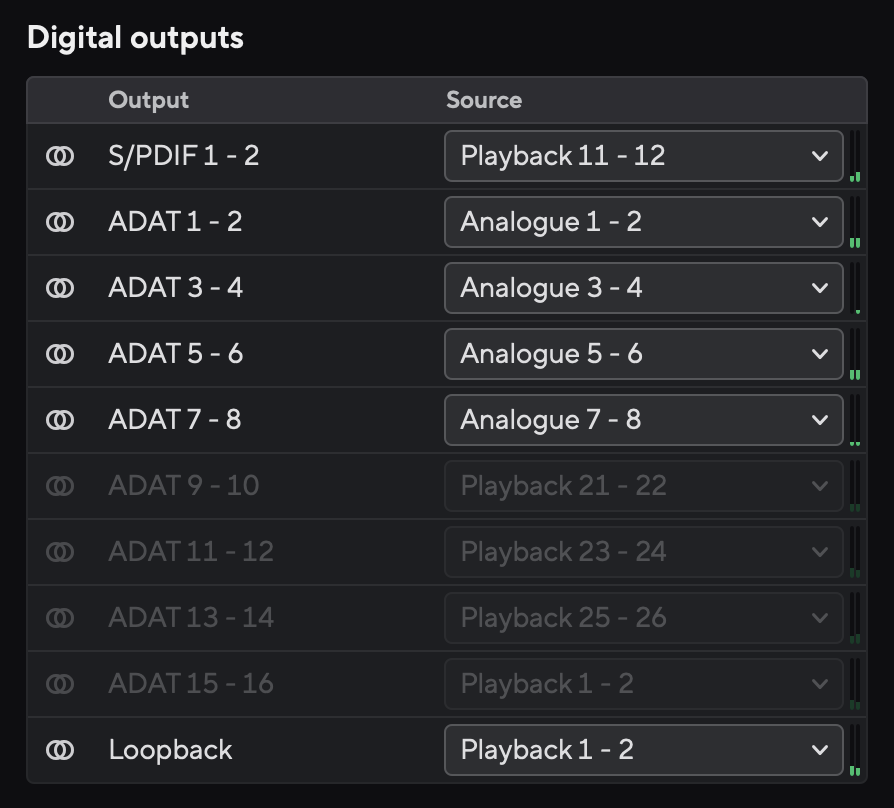

- Focusrite Control 2에서 라우팅 탭을 클릭합니다.
- 디지털 출력에서 ADAT 출력 소스를 아날로그 입력으로 설정합니다.
아래에서 각 설정에 대한 구체적인 지침과 설정을 보여주는 몇 가지 예시 설정을 찾을 수 있습니다. 이러한 예시를 사용하여 특정 설정을 구성하는 데 도움을 받으세요.
예시 설정
Scarlett 16i16 4세대 및 OctoPre
이 예시는 Scarlett 16i16 4세대와 Octopre를 연결하여 여덟 개의 추가 입력을 사용하는 방법을 보여줍니다. 이 설정에서 Octopre는 클럭 리더이며 48kHz로 작동합니다.
- Octopre의 ADAT 출력을 16i16의 ADAT 입력에 연결합니다.
- Octopre의 전면 패널에서 클럭 소스를 internal로, 샘플 레이트를 48kHz로 설정합니다.
- Focusrite Control 2를 열고 More Options
- 샘플 레이트를 48kHz로, 클럭 소스를 ADAT로, Digital port mode를 ADAT로 설정합니다.
듀얼 밴드 샘플 레이트를 위한 Scarlett 18i20 4세대 및 Octopre SMUX
이 예시는 Scarlett 18i20 4세대와 Octopre를 SMUX를 사용하여 연결하고 듀얼 밴드 샘플 레이트로 실행하는 방법을 보여줍니다. 이 설정에서 Octopre는 클럭 리더이며 96kHz로 작동합니다.
- Octopre의 ADAT 출력 1을 18i20의 ADAT 입력 1에 연결합니다.
- Octopre의 ADAT 출력 2를 18i20의 ADAT 입력 2에 연결합니다.
- Octopre의 전면 패널에서 클럭 소스를 internal로, 샘플 레이트를 96kHz로 설정합니다.
- Focusrite Control 2를 열고 More Options
- 샘플 레이트를 96kHz로, 클럭 소스를 ADAT Port 1로, Digital port mode를 Dual ADAT로 설정합니다.
Scarlett 18i20 4세대 16채널 ADAT 입력 및 출력
이 문서는 세 개의 Scarlett 18i20 4세대 인터페이스를 연결하여 24개의 입력과 26개의 출력을 사용하는 방법을 보여줍니다.
