적용 대상:
- Scarlett 18i20 3rd Gen
- Scarlett 16i16, 18i16, 및 18i20 4th Gen
- Clarett 4Pre 및 8Pre (+, USB, 및 Thunderbolt)

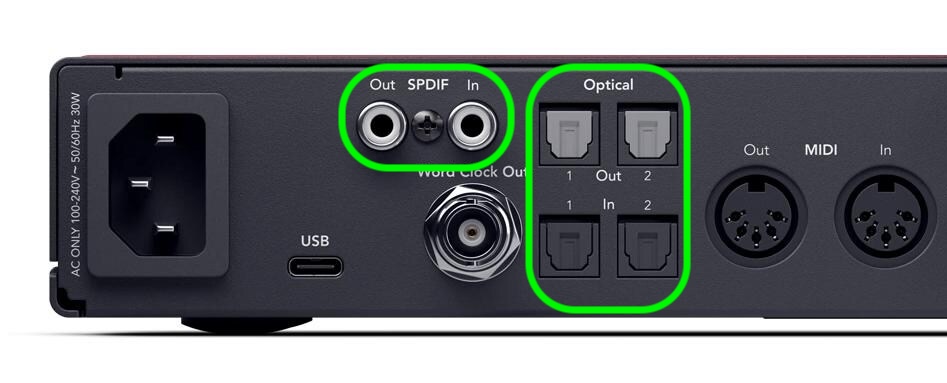

디지털 I/O 모드는 인터페이스의 광 및 S/PDIF 동축(RCA) 소켓 구성을 결정합니다.
구성을 변경한 후 설정을 적용하려면 인터페이스를 다시 시작해야 합니다.
Scarlett 18i20 3rd Gen

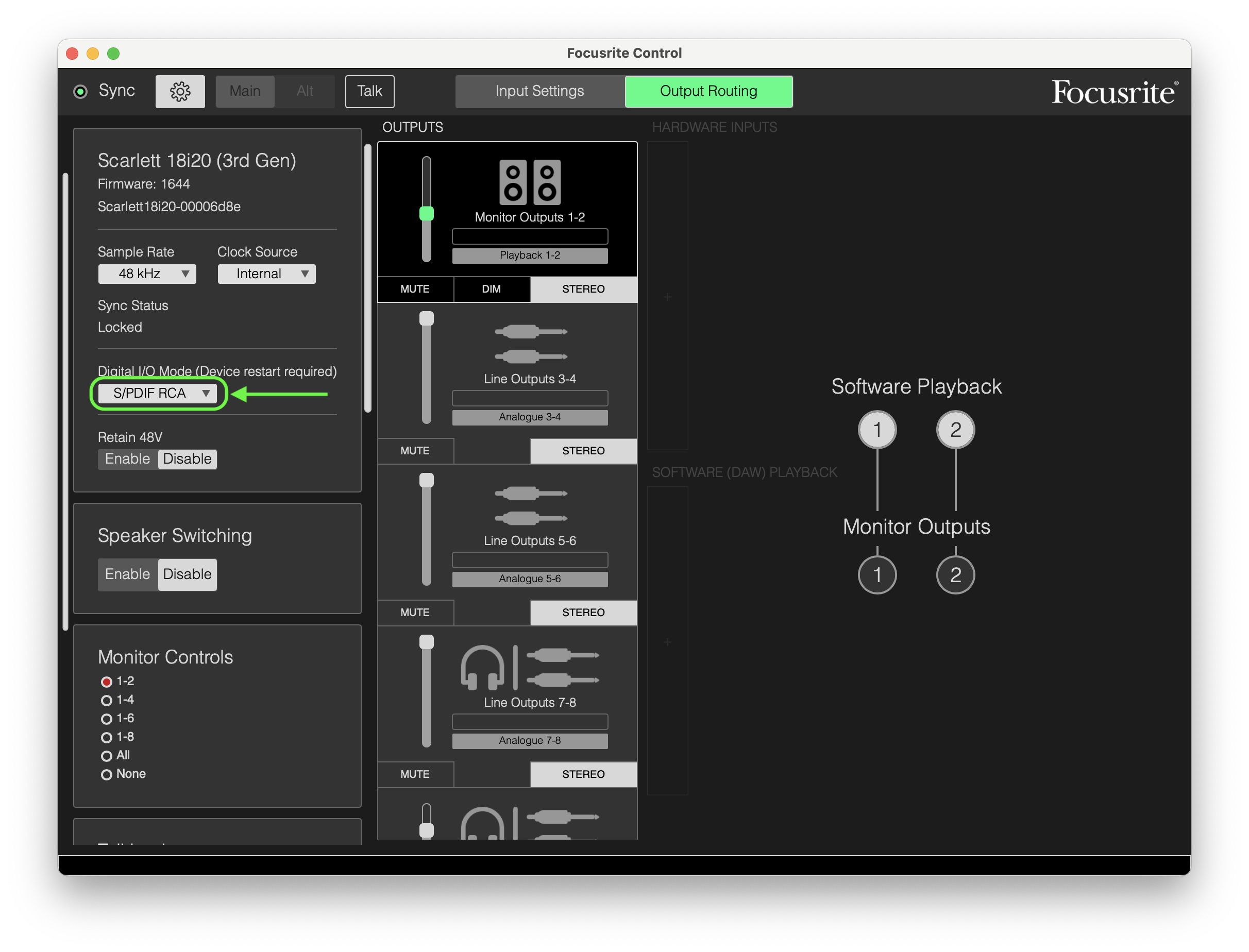

Scarlett 18i20 3rd Gen의 디지털 포트 기능은 Focusrite Control 설정 메뉴(톱니바퀴 아이콘)의 'Digital I/O Mode' 옵션으로 변경할 수 있습니다.
S/PDIF RCA (기본값)
이것은 공장 기본 모드이며, Scarlett 18i20은 박스 개봉 시 이러한 할당을 채택합니다.
동축 S/PDIF 오디오 입력이 필요하거나 동축 S/PDIF
신호를 클록 소스로 사용하려면 이 모드를 사용하십시오. 참조: RCA S/PDIF 입력 및 출력을 어떻게 사용하나요?
디지털 I/O 모드가 'S/PDIF RCA'로 설정되어 있으면 광 포트는 여전히 ADAT 신호(오디오 및 클록)를 송수신합니다. TOSLINK 광 케이블을 사용하여 광 포트를 통해 44.1/48 또는 88.2/96 kHz 샘플 레이트에서 ADAT 신호(오디오 및 클록)를 송수신하려면 이 모드를 사용할 수 있습니다. 참조: ADAT를 통해 외부 프리앰프를 인터페이스에 연결
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | Coaxial S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | X | X | X | |
| 출력 | Coaxial S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | ADAT 1-8 | ADAT 1-4 | X | |
Optical S/PDIF
44.1/48 또는 88.2/96 kHz 샘플 레이트에서 작업할 때 TOSLINK 케이블을 사용하여 광 포트를 통해 S/PDIF 오디오 신호를 송수신해야 하는 경우 이 모드를 선택하십시오.
광 S/PDIF 신호를 클록 소스로 사용하거나 광 S/PDIF를 통해 다른 장치로 클록 신호를 보내려는 경우에도 이 모드를 사용해야 합니다.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | X | X | X |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | S/PDIF | S/PDIF | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | S/PDIF | S/PDIF | X | |
Dual ADAT
88.2 또는 96 kHz(듀얼 밴드라고도 함)의 샘플 레이트에서 작업하고 4개 이상의 ADAT 입력 및/또는 출력 채널이 필요한 경우 이 모드를 선택하십시오.
듀얼 밴드 샘플 레이트에서는 단일 광 ADAT 연결을 통해 전송할 수 있는 최대 채널 수는 4개입니다. Dual ADAT 모드를 사용하면 각 광 포트당 4개 채널씩 총 최대 8개의 채널을 전송할 수 있습니다. 참조: Scarlett 18i20 3rd Gen에 두 개의 ADAT 장치를 연결할 수 있나요?
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | X | X | X |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | X | ADAT 5-8 | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | ADAT 1-8 | ADAT 5-8 | X | |
Scarlett 16i16, 18i16, 및 18i20 4th Gen
Scarlett 16i16, 18i16, 및 18i20 4th Gen의 디지털 포트 기능은 'Sample rate & clocking' 아래의 Focusrite Control 2(Scarlett용 컨트롤 앱)에서 변경할 수 있습니다. 방법:

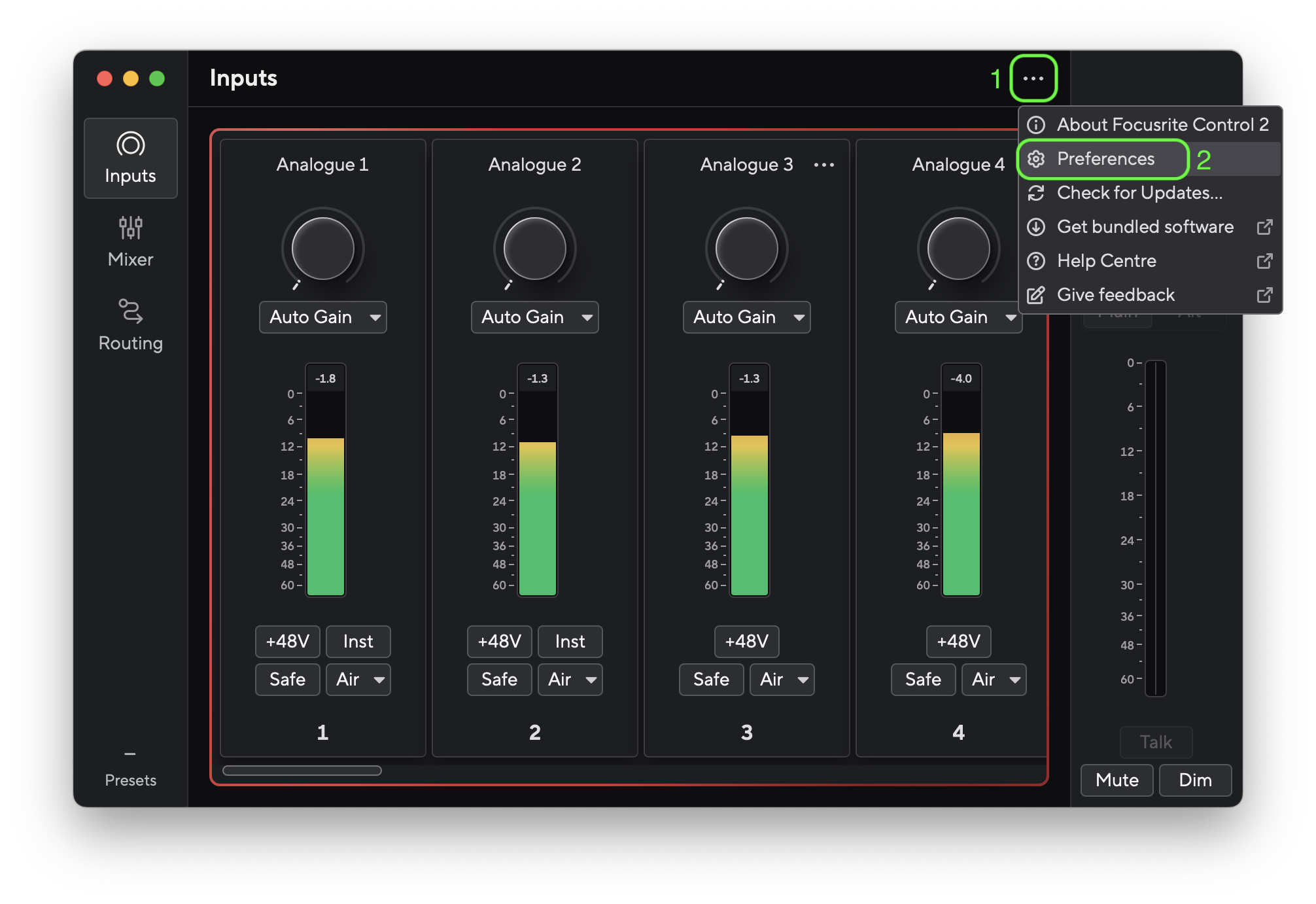

1. Focusrite Control 2에서 추가 옵션 … 아이콘(우측 상단 모서리)을 클릭합니다.
2. Preferences를 클릭합니다.

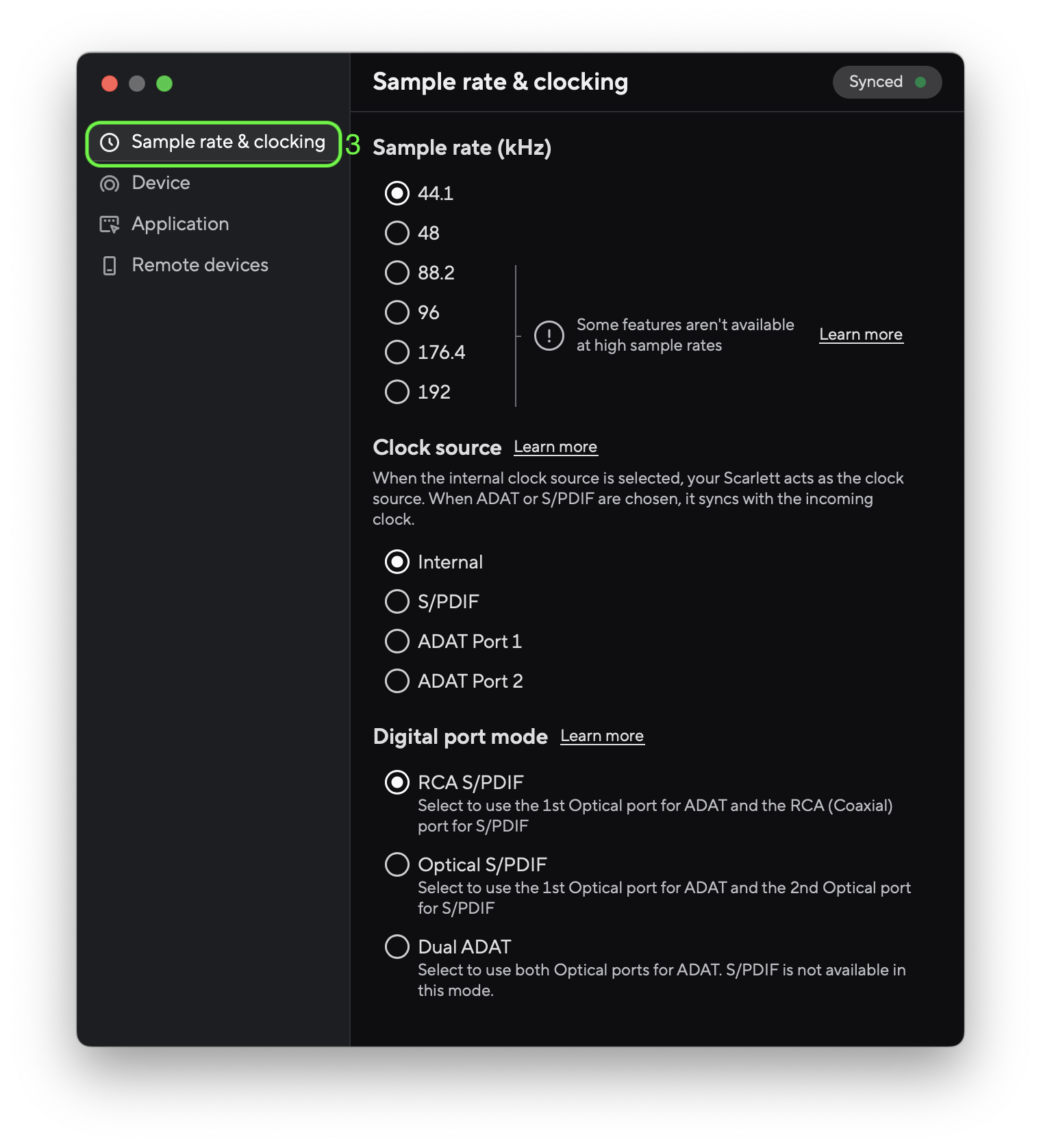

3. Sample rate & clocking 탭을 선택합니다.
사용 중인 인터페이스에 따라 아래 섹션의 설정을 참조하십시오.
Scarlett 16i16 및 18i16 4th Gen

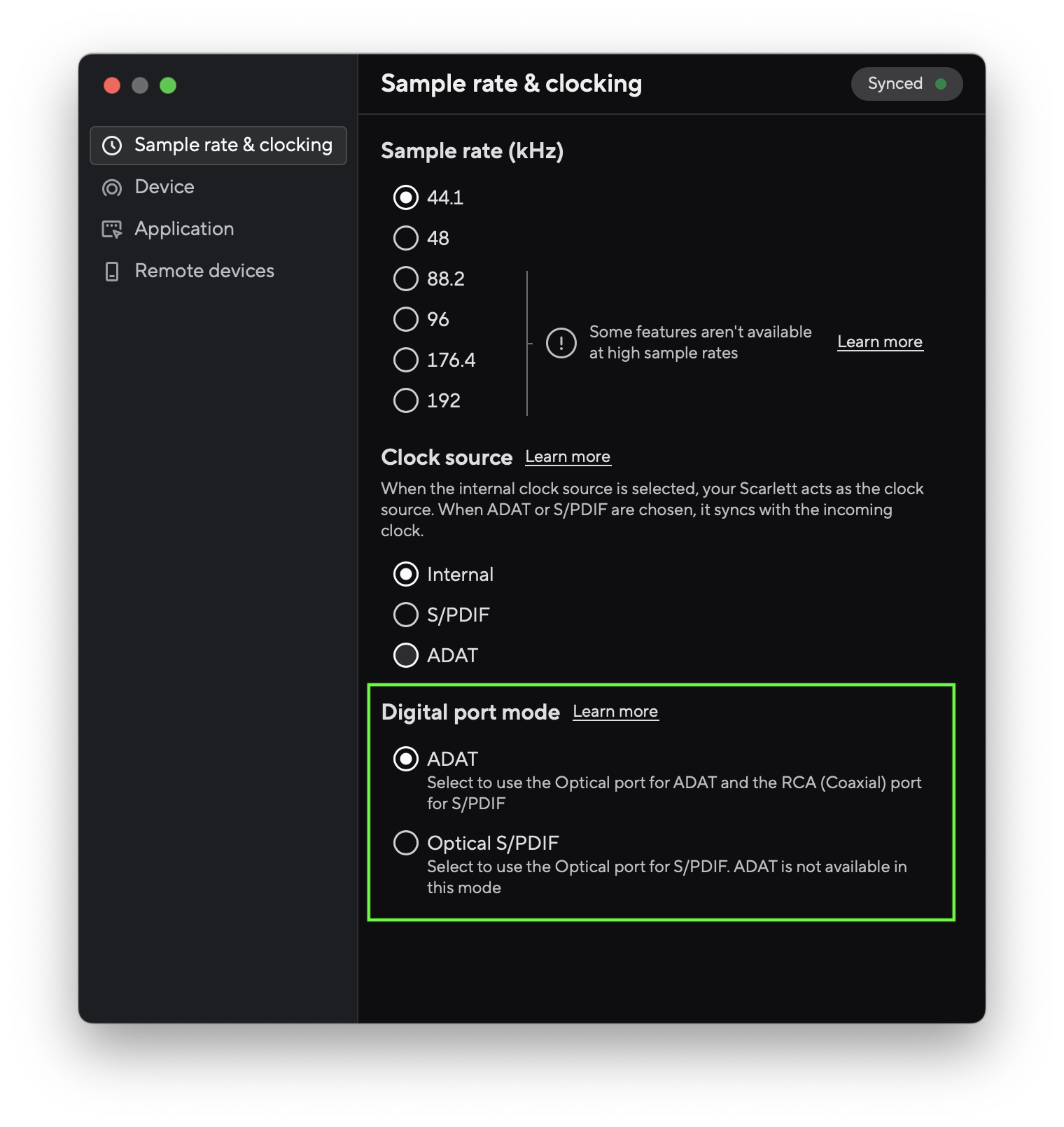

광 포트가 송수신할 디지털 신호 유형을 변경할 수 있습니다. 기본 설정은 'ADAT'입니다.
아래 표는 설정에 따라 각 포트가 전달할 신호 유형과 채널 수를 간략히 보여줍니다.
ADAT (기본값)
ADAT용 광 포트와 S/PDIF용 RCA(동축)를 사용하려면 이 모드를 선택하십시오.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| Optical In | ADAT 1-8 | ADAT 1-4 | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out | ADAT 1-8 | ADAT 1-4 | X | |
Optical S/PDIF
S/PDIF용 광 포트를 사용하려면 이 모드를 선택하십시오. 이 모드에서는 ADAT를 사용할 수 없습니다.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | X | X | X |
| Optical In | S/PDIF | S/PDIF | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out | S/PDIF | S/PDIF | X | |
높은 샘플 레이트에서는 일부 기능을 사용할 수 없습니다: Scarlett 4th Gen 높은 샘플 레이트에서 누락된 기능
Scarlett 18i20 4th Gen

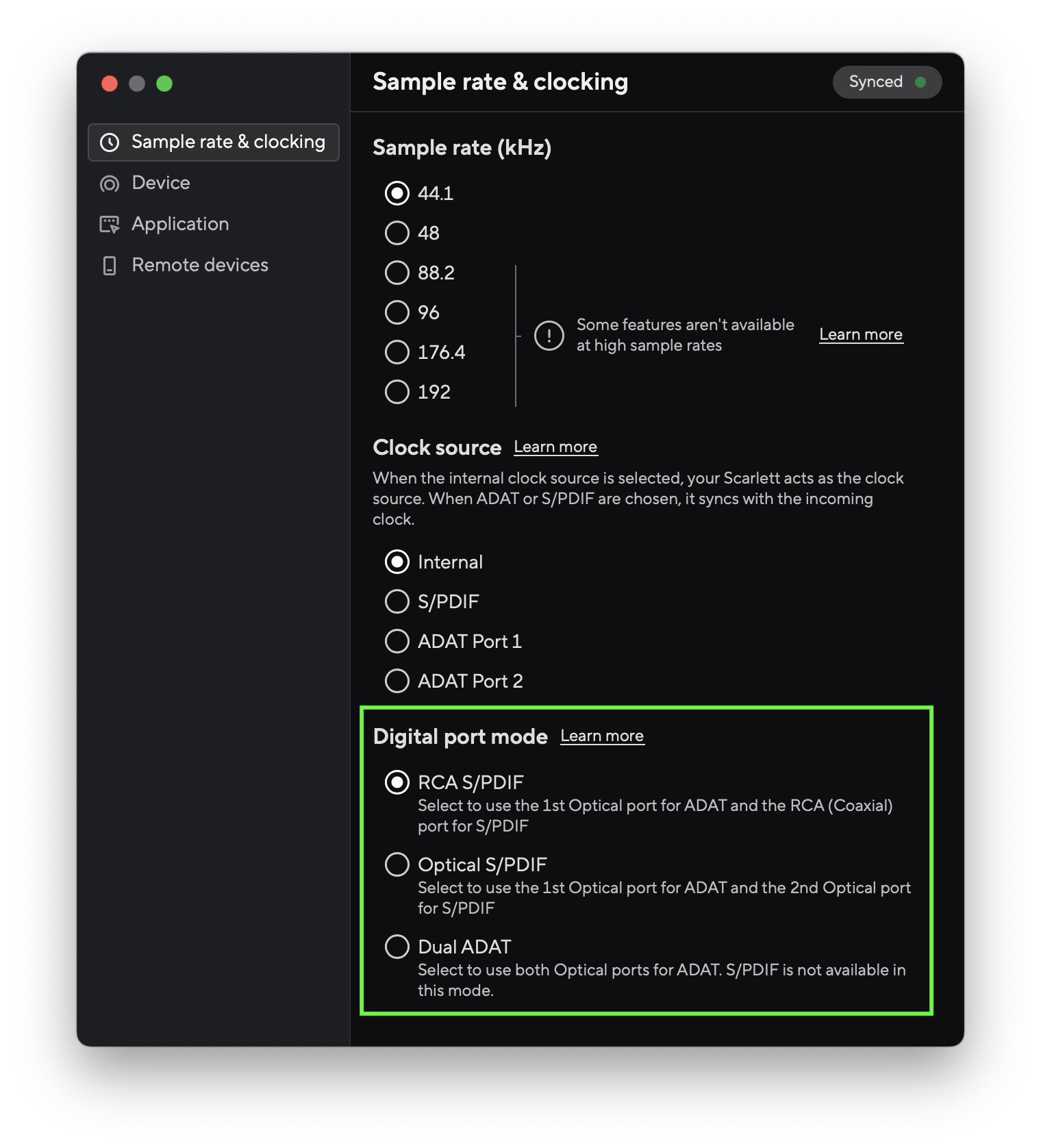

Scarlett 18i20 4th Gen에서는 S/PDIF 모드를 변경하여 S/PDIF를 송수신할 디지털 포트(RCA 또는 광)를 변경할 수 있습니다.
또한 싱글 밴드 샘플 레이트(44.1 또는 48 kHz)를 사용할 때 두 개의 광 입력 포트와 두 개의 광 출력 포트를 통해 16개의 입력과 16개의 출력으로 ADAT 채널 수를 확장할 수 있습니다: 16 채널 ADAT I/O - Scarlett 18i20 4th Gen
아래는 설정에 따라 각 포트가 전달할 신호 유형과 채널 수를 간략히 보여주는 표입니다.
높은 샘플 레이트에서는 일부 기능을 사용할 수 없습니다: Scarlett 4th Gen 높은 샘플 레이트에서 누락된 기능
RCA S/PDIF (기본값)
ADAT용 광 포트 1과 S/PDIF용 RCA(동축) 포트를 사용하려면 이 모드를 선택하십시오.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | S/PDIF | S/PDIF | X |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | X | X | X | |
| 출력 | S/PDIF In | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | X | X | X | |
Optical S/PDIF
ADAT용 광 1 포트와 S/PDIF용 광 2 포트를 사용하려면 이 모드를 선택하십시오.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | X | X | X |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | S/PDIF | S/PDIF | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | S/PDIF | S/PDIF | X | |
Dual ADAT
ADAT용 광 1 및 광 2 포트를 모두 사용하려면 이 모드를 선택하십시오. 이 모드에서는 RCA(동축) S/PDIF 입력이 비활성화되지만 RCA(동축) S/PDIF 출력은 여전히 사용할 수 있습니다.
싱글 밴드 샘플 레이트(44.1/48 kHz)에서는 두 개의 광 입력 포트와 두 개의 광 출력 포트를 통해 16개의 입력과 16개의 출력으로 ADAT 채널 수를 확장할 수 있습니다:
듀얼 밴드 샘플 레이트(88.2/96 kHz)에서 단일 광 ADAT 연결을 통해 전송할 수 있는 최대 채널 수는 4개입니다. Dual ADAT 모드를 사용하면 각 광 포트당 4개 채널씩 총 최대 8개의 채널을 전송할 수 있습니다.
| 디지털 포트 | 샘플 레이트 (kHz) | |||
| 44.1/48 | 88.2/96 | 176.4/192 | ||
| 입력 | S/PDIF In | X | X | X |
| Optical In 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical In 2 | ADAT 9-16 | ADAT 5-8 | X | |
| 출력 | S/PDIF Out | S/PDIF | S/PDIF | S/PDIF |
| Optical Out 1 | ADAT 1-8 | ADAT 1-4 | X | |
| Optical Out 2 | ADAT 9-16 | ADAT 5-8 | X | |
Clarett 4Pre 및 8Pre (+, USB, 및 Thunderbolt)

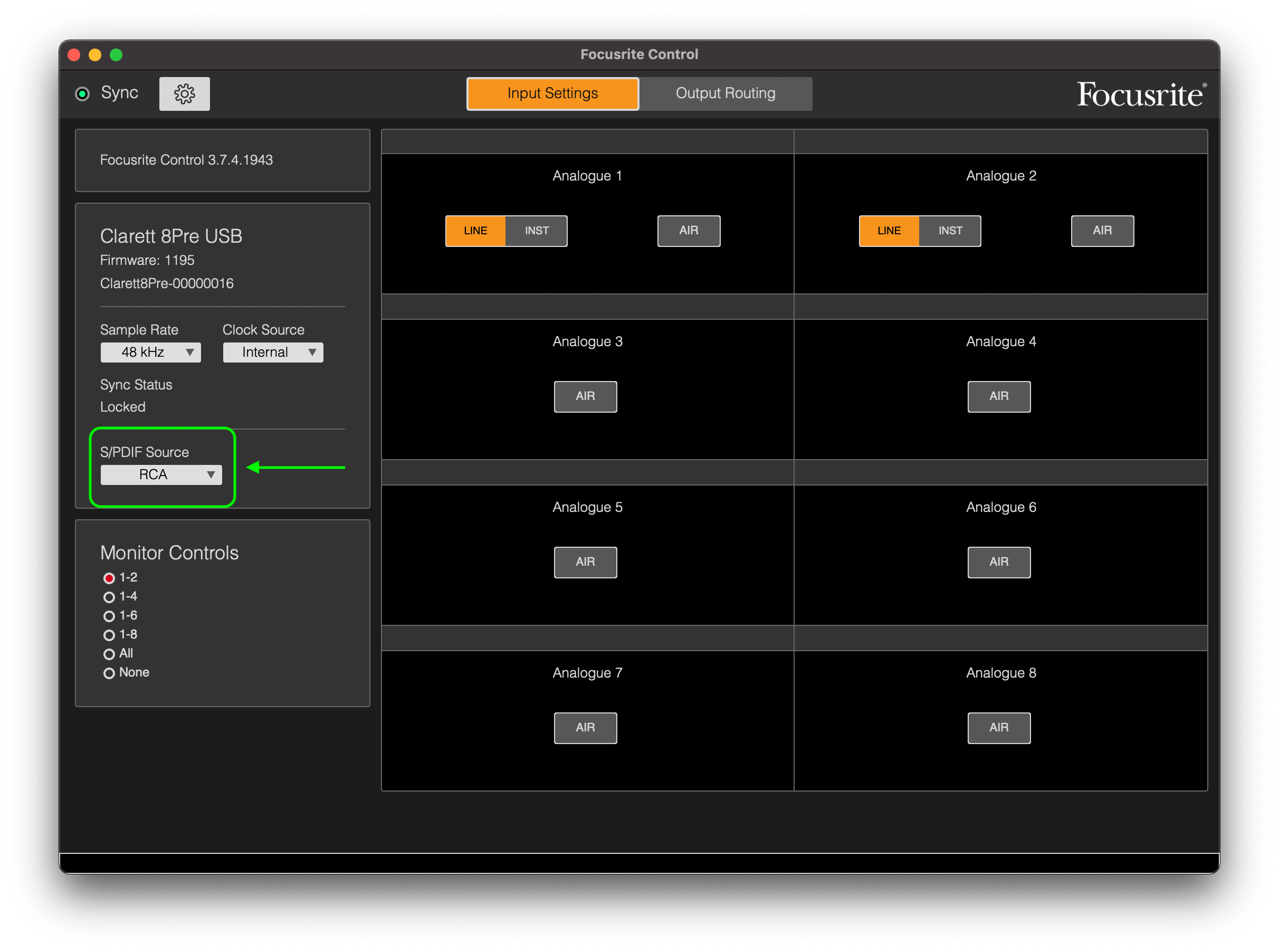

Clarett 4Pre와 8Pre에서는 Focusrite Control 설정 메뉴(톱니바퀴 아이콘)의 "S/PDIF Source" 옵션을 사용하여 S/PDIF를 수신하는 데 사용 중인 디지털 입력 포트(RCA 또는 Optical)를 변경할 수 있습니다.
RCA (기본값)
RCA가 기본 설정입니다. 동축(RCA) 연결을 사용하여 Clarett로 S/PDIF 신호를 보내야 할 때 이것을 사용하십시오. 참조 문서: RCA S/PDIF 입력 및 출력을 어떻게 사용하나요?
광 포트는 여전히 ADAT 신호(오디오 및 클록)를 송수신합니다.
Optical
게임 콘솔이나 TV와 같이 광 S/PDIF 출력이 있는 소비자 장치에 연결하려면 S/PDIF Source를 Optical로 설정할 수 있습니다. 참조 문서: TV, 콘솔 또는 기타 장치를 인터페이스에 연결.
이 모드에서는 광 포트가 더 이상 ADAT 신호(오디오 및 클록)를 송수신하지 않습니다.
