모든 인터페이스에 적용됩니다
그라운드 험/노이즈 설명
- 접지 경로가 없거나,
- '다른' 접지에 대한 여러 경로가 '그라운드 루프'를 유발할 수 있습니다
- 지속적인 저주파 잡음
- 오디오 장비를 통한 험
- 마우스 움직임이나 하드 디스크 작동 시 발생하는 오디오 결함
진단 및 해결
그라운드 험/노이즈는 여러 가지 이유로 발생합니다. 아래 목록은 오디오 인터페이스에서 그라운드 험의 잠재적 원인과 해결 방법을 보여줍니다. 기사 하단에도 자세한 정보가 담긴 유용한 링크가 있습니다.
다른 컴퓨터/장소에서 시도하기
컴퓨터 또는 사용 중인 건물의 문제일 수 있습니다. 항상 다른 장소나 컴퓨터에서 시도하여 차이가 있는지 확인하십시오. 이것으로 문제를 해결하지는 못하지만, 그라운드 험의 원인을 좁히는 데 도움이 될 수 있습니다.
다른 건물에서는 문제가 발생하지 않는다면, 같은 건물의 잘못된 전기 배선 및/또는 기타 전자 장치가 문제의 원인일 수 있습니다.
다른 컴퓨터에서 문제가 발생하지 않는다면, 컴퓨터의 전원 공급 장치 배선이 적절하지 않거나 컴퓨터 내의 부품이 원치 않는 노이즈를 발생시키는 경우일 수 있습니다. 컴퓨터 제조업체가 승인했거나 제조한 전원 공급 장치를 사용하고 있는지 확인하십시오.
노트북을 사용하는 경우, 노트북의 전원 케이블을 분리했을 때 험/노이즈가 멈추는지 확인할 수 있으며, 이는 노트북 내부 부품이 문제의 원인이 아니라는 것을 배제하고 건물의 전원 공급 장치 또는 전기 배선이 원인임을 시사합니다.
밸런스드 연결 사용
종종 밸런스드 케이블*을 사용하면 모니터 스피커를 통해 그라운드 험/노이즈가 들릴 가능성을 줄일 수 있습니다.
Focusrite 인터페이스의 모든 ¼" 잭 라인 출력은 밸런스드이므로, 밸런스드(TRS) 잭-투-잭 케이블 또는 밸런스드(TRS) 잭-투-XLR 케이블을 사용하여 모니터를 인터페이스에 연결할 수 있습니다. 사용 중인 모니터 스피커에도 밸런스드 입력이 있어야만 연결이 밸런스드로 이루어지므로, 모니터의 매뉴얼을 확인하는 것이 좋습니다.
밸런스드 케이블을 사용해도 인터페이스에 연결된 헤드폰과 모니터에서 그라운드 험이 들리고, 설정에서 그라운드 루프의 원인을 찾을 수 없는 경우:
ART Cleanbox와 같은 그라운드 루프 아이솔레이터를 사용하여 가청 그라운드 험/노이즈를 방지할 수 있습니다.
*자세한 내용은 다음 문서를 참조하십시오:
DI 박스
언밸런스드 소스(예: 기타)를 녹음할 때 원치 않는 험이나 노이즈가 발생하는 경우, DI 박스를 사용하여 험을 줄일 수 있습니다. DI 박스는 언밸런스드 신호를 밸런스드 신호로 변환합니다. 시중에는 많은 DI 박스가 있지만, 그라운드 리프트 스위치가 있는 것을 사용해 볼 것을 권장합니다. 긴 케이블 연결의 경우, 트랜스포머가 포함된 DI 박스를 사용하면 녹음에 노이즈가 유입될 가능성을 더욱 줄일 수 있습니다.
일반적으로 DI 박스에는 ¼인치 잭 입력과 XLR 출력이 있습니다. 따라서 언밸런스드 소스를 입력에 연결하고 XLR 케이블을 사용하여 출력을 Focusrite 오디오 인터페이스의 XLR 입력에 연결해야 합니다.
DI 박스에 대한 자세한 내용은 이 문서를 참조하십시오.
기타 장비
설정에 여러 오디오 장치가 있는 경우, 하나의 장치가 두 번째 접지 경로를 유발하여 그라운드 루프 험을 발생시킬 수 있습니다.
어떤 장치가 원인인지 좁히려면 시스템을 설정한 다음 각 장치를 하나씩 물리적으로 분리하여 노이즈가 언제 멈추는지 확인하십시오.
그런 다음 어떤 장치가 문제를 일으키는지 파악하고 해당 특정 장치의 문제 해결에 집중할 수 있습니다.
오디오 케이블을 다른 장비 옆에 두지 않기
다른 고전력 장비와 케이블은 오디오 케이블에 노이즈를 유입시킬 수 있습니다.
노이즈가 있는 케이블의 원인은 다음과 같습니다:
- 컴퓨터 하드웨어, 전원 케이블, 전원 공급 장치, 내부 부품
- 조명, 조명 케이블이 오디오 케이블과 함께 있으면 노이즈 문제가 발생할 수 있습니다.
- 파워 앰프, 모니터 앰프, 기타 앰프 또는 특히 고전력 장비는 노이즈를 유발할 수 있습니다.
더 짧은 오디오 케이블 사용
긴 케이블은 더 많은 노이즈를 흡수합니다. 이는 종종 매우 긴 연결에서 발생하지만, 실용적인 최단 케이블 길이를 사용하는 것이 합리적이고 안전한 경우가 많습니다.

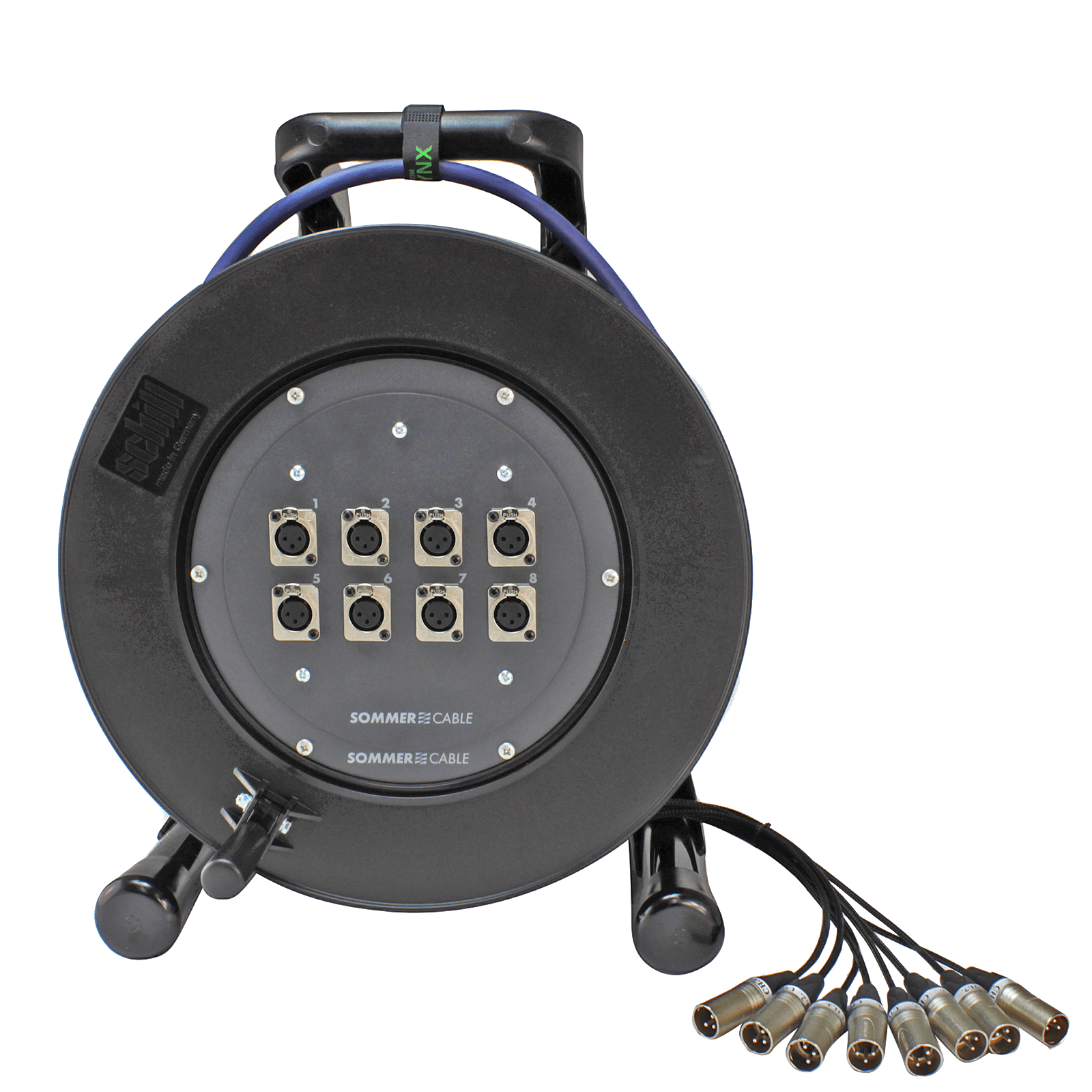

긴 오디오 케이블 풀기
케이블 코일은 노이즈를 흡수할 수 있는 전기 유도자를 형성합니다. 근처에 노이즈가 있는 전자기 소스(컴퓨터, 조명 등)가 있는 경우 오디오 신호로 노이즈가 전달될 수 있습니다.
울 스웨터 피하기
울 및 기타 유사한 원단은 정전기(static)를 축적합니다. 충분한 정전기가 축적되면 이것이 노이즈를 유발하고 인터페이스 또는 기타 장비로 방전될 수 있습니다.
주변에 유사한 소재의 카펫, 러그, 블라인드, 커튼 등을 두지 않도록 하십시오. 당사는 모든 장치를 정전기에 대해 철저히 테스트하지만, 더 특이한 상황에서는 정전기가 방전되기 전에 수천 볼트까지 축적될 수 있습니다. 이것은 장비를 손상시킬 수 있습니다.
양말 벗기
우스꽝스럽게 들릴 수 있지만, 안테나 역할을 하는 '플로팅'* 인체가 언밸런스드 설정으로 험을 전달할 수 있습니다.
양말을 벗어서 피부와 접지 기준 간의 저항을 줄일 수 있습니다. 이렇게 하면 전자가 흐를 수 있는 경로가 제공되고 시스템으로 노이즈가 전달되는 것을 방지합니다. 이 노이즈는 일반적으로 기타 픽업에서 발견될 수 있습니다✝.
*전기적으로 말하자면
✝ 기타 녹음 중 노이즈의 다양한 원인에 대한 자세한 내용은 이 문서 하단의 유용한 링크 섹션에서 확인할 수 있습니다.
접지 연결이 있는 방 사용

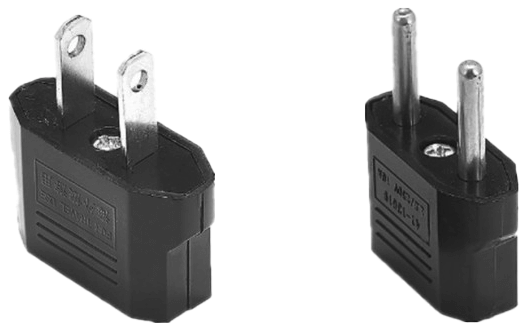

일부 주택은 접지 없이 중성선 연결만 가진 채로 지어졌습니다. 이로 인해 미국/EU 플러그는 단 두 개의 핀을 가지고 있습니다. 매우 드물지만, 이런 경우에는 집을 다시 배선하는 것 외에는 해결책이 없을 수 있습니다.
그라운드 노이즈가 문제가 아닐 수 있음
노이즈가 사양 범위 내에 있을 수 있습니다. 액티브 모니터는 파워 앰프로 인해 낮은 수준에서 험이 발생하거나, 노이즈가 있는 마이크/케이블일 수 있습니다.
이러한 모든 가능성을 배제해야 합니다.

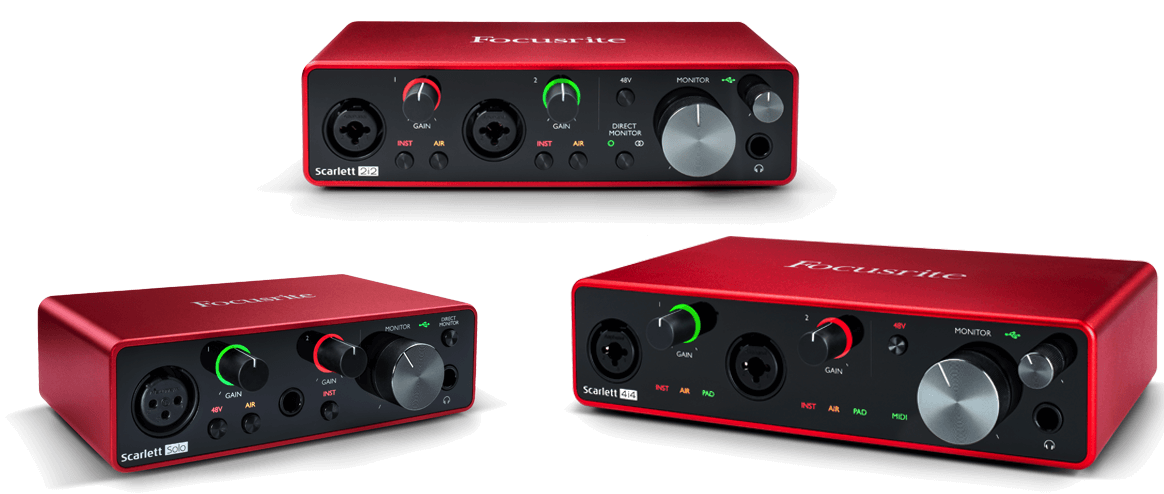

버스 전원 인터페이스
버스 전원 인터페이스는 전적으로 컴퓨터에 의존하여 전원을 공급받기 때문에 노이즈와 험에 가장 취약합니다. 버스 전원이란 USB 케이블만 있고 별도의 전원 케이블이 없는 인터페이스를 의미합니다.
다른 USB 케이블 사용해 보기
USB 케이블 차폐 문제가 문제를 일으킬 수 있습니다. 첫 번째 좋은 단계는 다른 USB 케이블을 테스트하는 것입니다. 대부분의 전자 장치는 오디오 인터페이스와 유사한 USB 케이블을 사용합니다. 예를 들어, 프린터, 휴대폰, 카메라 또는 기타 USB 장치는 동일한 유형의 케이블을 공유할 수 있습니다.
컴퓨터의 전원 공급 장치가 정품이며 타사 제품이 아닌지 확인하기
버스 전원 인터페이스는 컴퓨터로부터 전원을 공급받습니다. 타사 노트북 전원 공급 장치로 인해 버스 전원에 노이즈가 있는 경우 인터페이스가 노이즈를 해결할 수 없습니다. 이는 노트북에서 더 두드러집니다.
메인 전원 USB 허브 사용해 보기
컴퓨터가 노이즈의 원인인 경우, 메인 전원 USB 허브를 사용하여 컴퓨터의 버스 전원과 인터페이스를 분리하면 도움이 될 수 있습니다. 그러나 어떤 경우에는 이로 인해 오디오 인터페이스에 다른 문제가 발생할 수 있습니다.
배터리만으로 노트북 테스트하기
이렇게 하면 사용자를 통하지 않고는 접지 경로가 없는 완전한 플로팅 설정이 만들어집니다. 조용하다면 문제의 원인은 노트북 PSU 또는 집의 접지에서 비롯됩니다.
메인 전원 인터페이스
메인 전원 인터페이스는 별도의 전원 소스가 있기 때문에 접지 문제로 인해 노이즈를 흡수할 가능성이 적은 편입니다. 그러나 서로 다른 접지 기준이 결합되면 이로 인해 문제가 발생할 수 있습니다.
인터페이스와 컴퓨터에 동일한 소스에서 전원 공급

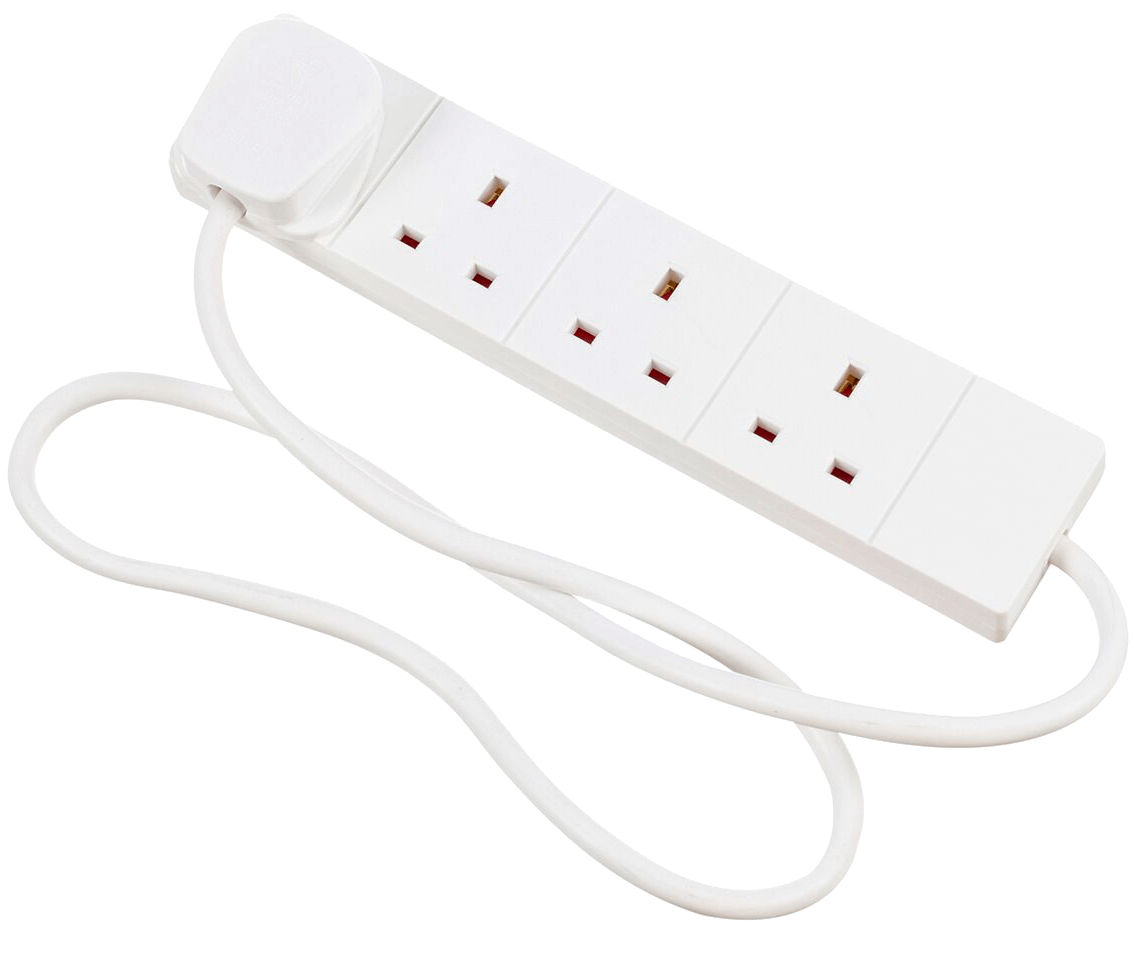

컴퓨터, 인터페이스 및 스피커를 동일한 전원 콘센트에 연결하십시오. 동일한 벽면 콘센트 또는 멀티탭 연장 케이블일 수 있습니다.

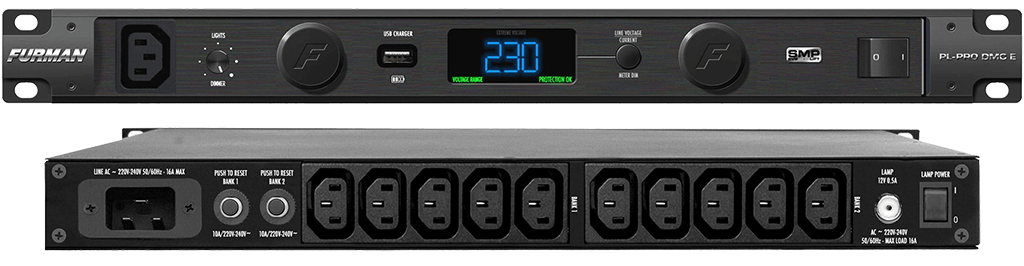

파워 컨디셔너 사용
장비가 많은 경우, 파워 컨디셔너가 메인 전원의 노이즈를 필터링하고 견고한 접지 연결을 제공할 수 있습니다. 그러나 이것은 비용이 많이 드는 옵션입니다. Furman 파워 컨디셔너를 권장합니다. 노이즈가 있는 장치가 컴퓨터인 경우에도 도움이 될 수 있습니다.
주 전원 전압이 충분히 높은지 확인
일부 국가의 주 전원 전압은 지역에 따라 낮습니다. 이로 인해 인터페이스가 더 뜨거워지거나 작동을 멈출 수 있습니다. 이는 종종 노이즈 이전에 여러 다른 문제를 유발하지만, 어쨌든 이것도 확인해 보십시오.
최신 Focusrite 장치는 최소 100V에서 작동할 수 있습니다.
유용한 링크:
Bill Whitlock - 그라운드 루프의 이해, 발견 및 제거
