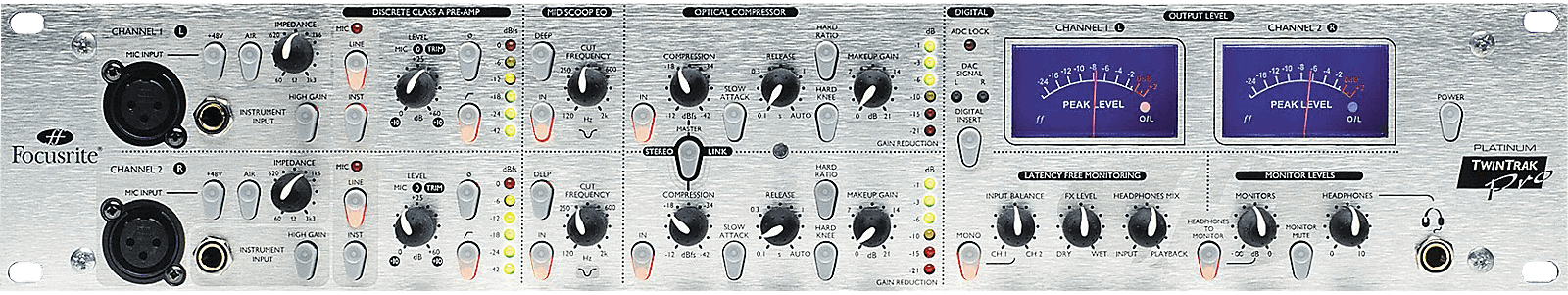

적용 대상: Platinum TwinTrak Pro

LED가 켜지지 않음

• POWER 스위치가 켜져 있습니까?
• 장치에 올바른 주 전압이 사용되고 있습니까? 그렇지 않은 경우 퓨즈가 끊어질 수 있으며 올바른 퓨즈를 다시 장착해야 합니다.

MIC INPUT 사용 시 출력 없음

• 전원이 켜져 있습니까?
• 전면 패널의 LINE 스위치가 꺼져 있습니까?
• 전면 패널의 INST 스위치가 꺼져 있습니까?
• LEVEL이 올바르게 설정되어 있습니까?
• 팬텀 전원이 필요한 마이크의 경우 +48V 스위치가 작동되어 있습니까? (마이크에 팬텀 전원이 필요한지 확실하지 않은 경우 마이크 사용 설명서를 확인하십시오.)
• 인서트 센드/리턴에 무언가 연결되어 있습니까?

LINE INPUT 사용 시 출력 없음

• 전원이 켜져 있습니까?
• 전면 패널의 LINE 스위치가 켜져 있습니까?
• 전면 패널의 INST 스위치가 꺼져 있습니까?
• LEVEL이 올바르게 설정되어 있습니까?
• 인서트 센드/리턴에 무언가 연결되어 있습니까?

INSTRUMENT INPUT 사용 시 출력 없음

• 전원이 켜져 있습니까?
• 전면 패널의 INST 스위치가 켜져 있습니까?
• LEVEL이 올바르게 설정되어 있습니까?
• 인서트 센드/리턴에 무언가 연결되어 있습니까?

OPTICAL COMPRESSOR가 작동하지 않음

• 컴프레서 섹션의 IN 스위치가 작동되어 있습니까?
• LEVEL이 올바르게 설정되어 있습니까? 너무 낮게 설정된 경우 신호 레벨이 컴프레서를 활성화하기에 충분하지 않을 수 있습니다.
• COMPRESSION 컨트롤이 올바르게 설정되어 있습니까? 임계값이 너무 높으면 입력이 압축이 시작되는 레벨에 도달하지 못할 수 있습니다. (사용 설명서 참조)
• 컴프레서 사이드체인 입력에 무언가 연결되어 있습니까?

OPTICAL COMPRESSOR가 상단 채널에서만 작동함

• 하단 채널 컴프레서 섹션의 IN 스위치가 작동되어 있습니까?
• STEREO LINK 스위치가 작동되어 있습니까? 그렇다면 상단 채널의 압축 미터만 게인 감소를 표시하며 상단 채널 컨트롤만 압축 설정에 영향을 줍니다. 상단 채널은 스테레오 모드에서 두 컴프레서를 모두 제어하므로 마스터라고 합니다.
• 컴프레서 사이드체인 입력에 무언가 연결되어 있습니까?

MID SCOOP EQ가 작동하지 않음

• EQ 섹션의 IN 스위치가 작동되어 있습니까?
• CUT FREQUENCY 컨트롤이 신호에 존재하는 주파수로 설정되어 있습니까?

워드 클록 잠금 없음

• 외부 워드 클록 소스가 워드 클록을 전송하고 있습니까?
• 샘플 주파수가 워드 클록 전송 장치의 샘플 주파수와 일치하도록 설정되어 있습니까?
• 외부 워드 클록 케이블이 필요하며 필요한 경우 연결되어 있습니까? (GENERIC SETUP의 클로킹 규정 참조)

디지털 출력 옵션에서 출력 없음

• 샘플 주파수가 올바르게 설정되어 있습니까?
• 수신 장치가 24비트로 수신하도록 설정되어 있습니까?
• 수신 장치가 외부 동기화로 설정되어 있습니까? (GENERIC SETUP의 DIGITAL 참조)
• 신호 형식이 올바르게 설정되어 있습니까? Pro 또는 Consumer, 점퍼 J2로 설정 (GENERIC SETUP의 Platinum A/D 카드 점퍼 섹션 참조)

디지털 카드가 0dBFS에 도달하기 전에 클리핑되는 것처럼 보임

• A/D 카드에서 점퍼가 제거되었습니까? (자세한 내용은 A/D 카드 설치 참조)

'digital insert'가 꺼져 있을 때 DAC 신호를 들을 수 없습니다.

TwinTrak Pro에서 디지털 인서트 버튼을 누르면 DAC의 신호가 채널 라인 입력으로 라우팅됩니다.

디지털 인서트 버튼을 누르지 않으면 DAC 신호가 모니터 입력 잭으로 라우팅됩니다.

모니터 입력에 잭이 연결되어 있으면 이 라우팅이 끊어지므로 DAC 신호를 모니터링하려면 모니터 입력 소켓에 연결된 모든 것을 제거하십시오.

여전히 DAC 신호를 들을 수 없는 경우 대기 시간 없는 모니터링 섹션 컨트롤이 올바르게 설정되어 있는지 확인하십시오. 'headphones mix' 노브를 12시 방향으로 설정하여 채널과 DAC 입력 간에 균형 잡힌 밸런스를 얻은 다음 필요에 따라 조정하여 좋은 믹스를 얻으십시오.

컴프레서가 'hard ratio'로 설정되어 있을 때 왜곡이 들립니다. 문제가 있습니까?

컴프레서 회로에서 광학 압축을 사용하기 때문에 많은 압축이 적용될 때 일정량의 왜곡이 발생합니다.

이 왜곡은 압축되는 프로그램 소재의 유형에 따라서도 달라집니다. 예를 들어, 무거운 트래킹 압축은 어쿠스틱 피아노에서는 좋지 않지만 베이스 기타는 무거운 압축을 사용하여 정말 '풍성한' 사운드를 낼 수 있습니다. 하드 레이쇼 기능은 특정 컴프레서 설정에서 특정 악기에 가청 '효과'를 주도록 설계되었습니다.

원치 않는 왜곡이 발생하는 경우 입력 레벨을 설정하여 0dB LED가 가장 높은 피크에서 가끔 깜박이도록 한 다음 피크를 제어하는 데 필요한 최소한의 압축을 적용하십시오. 하드 레이쇼 기능이나 하드 니 기능을 사용하지 않고도 이 작업을 수행할 수 있어야 하므로 출력에서 최대 신호 레벨을 얻는 동시에 왜곡 아티팩트를 피할 수 있습니다.

다이내믹 마이크를 사용할 때 험 소리가 들립니다. 'air'를 켜면 증가합니다. 문제가 있습니까?

안타깝게도 이것은 불가피합니다. 다이내믹 마이크는 험을 유도하는 데 능숙할 수 있으며 'air' 스위치로 활성화되는 인덕터 회로는 이를 더욱 가청하게 만들 뿐입니다.

임피던스를 최대로 설정하면 험 레벨이 최소화되지만 다이내믹 마이크가 간섭을 감지하는 방식 때문에 이보다 더 좋아지지는 않습니다.

유일한 다른 해결책은 콘덴서 마이크를 사용하는 것입니다.
