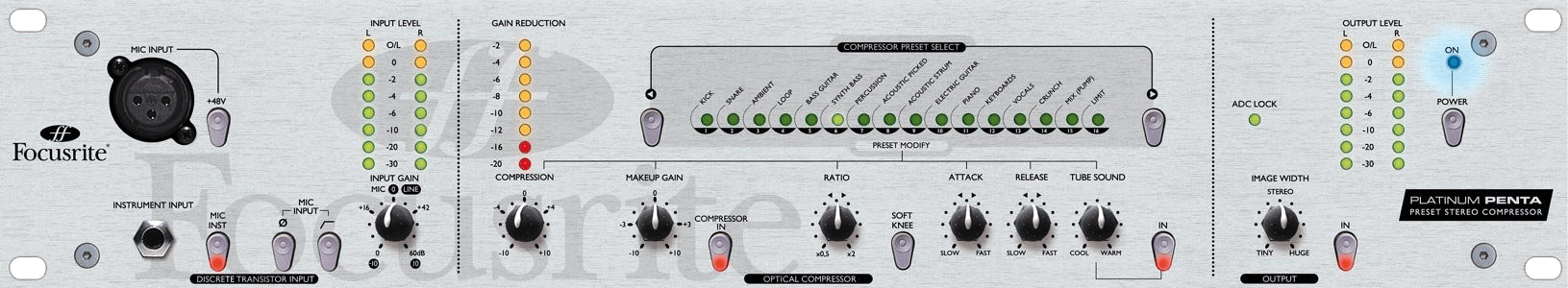

적용 대상: Platinum Penta
목차:
- LED가 켜지지 않음
- 마이크 입력 사용 시 출력 없음
- 라인 입력 사용 시 출력 없음
- 인스트루먼트 입력 사용 시 출력 없음
- 컴프레서가 작동하지 않음
- 워드 클럭 락 없음
- 디지털 옵션 카드에서 출력 없음
- Penta가 전원이 켜지지 않음
- 게인을 매우 높게 올려야 함
LED가 켜지지 않음
- 전원이 켜져 있습니까?
- 제품에 맞는 올바른 주전원 전압이 사용되고 있습니까? 그렇지 않으면 퓨즈가 끊어질 수 있으며, 올바른 퓨즈를 다시 장착해야 합니다.
MIC INPUT 사용 시 출력 없음
- 전원이 켜져 있습니까?
- 전면 패널의 MIC/INST 스위치가 눌러져 있습니까?
- 인스트루먼트 입력에 무언가 연결되어 있습니까? (이것은 마이크 입력을 무시합니다.)
- LEVEL이 올바르게 설정되어 있습니까?
- 팬텀 파워가 필요한 마이크의 경우 +48V 스위치가 켜져 있습니까? (마이크에 팬텀 파워가 필요한지 확실하지 않은 경우 마이크 사용 설명서를 확인하십시오.)
- 출력 케이블이 왼쪽 채널에 연결되어 있습니까? (Mic/Inst가 선택되면 오른쪽 채널 출력은 작동하지 않습니다.)
LINE INPUT 사용 시 출력 없음
- 전원이 켜져 있습니까?
- 전면 패널의 MIC/INST 스위치가 해제되어 있습니까?
- LEVEL이 올바르게 설정되어 있습니까?
INSTRUMENT INPUT 사용 시 출력 없음
- 전원이 켜져 있습니까?
- 전면 패널의 MIC/INST 스위치가 눌러져 있습니까?
- LEVEL이 올바르게 설정되어 있습니까?
- 출력 케이블이 왼쪽 채널에 연결되어 있습니까? (Mic/Inst가 선택되면 오른쪽 채널 출력은 작동하지 않습니다.)
COMPRESSOR가 작동하지 않음
- 컴프레서 섹션의 IN 스위치가 켜져 있습니까?
- LEVEL이 올바르게 설정되어 있습니까? 너무 낮게 설정하면 신호 레벨이 컴프레서를 작동시키기에 충분히 높지 않을 수 있습니다.
- COMPRESSION 컨트롤이 올바르게 설정되어 있습니까? 너무 낮게 설정하면 입력 레벨이 컴프레션이 시작되는 임계값에 도달하지 못할 수 있습니다. (사용 설명서 참조)
- 컴프레서 사이드 체인 입력에 무언가 연결되어 있습니까?
- 컴프레서가 작동하고 컴프레션 및 레이쇼 노브가 완전히 시계 방향으로 돌려져 있는 상태에서 최대 게인 감소량이 표시되어야 합니다(신호가 있을 때 게인 감소 미터의 모든 LED가 켜짐).
- 좋은 입력 레벨이 있는지 확인하고 이러한 설정으로 컴프레서를 켜고 끌 때 차이를 들을 수 있는지 확인하십시오. 그렇다면 'compression' 노브를 줄였을 때 차이를 들을 수 있는지 확인하십시오. 소리가 더 커지고 게인 감소량이 줄어드는 것을 볼 수 있어야 합니다(즉, 메이크업 게인이 일정한 상태에서).
이것이 보이지 않으면 컴프레션 노브가 효과를 내지 못하는 것일 수 있습니다. 컴프레션 노브를 완전히 시계 방향으로 두고 레이쇼 노브를 줄이면 컴프레션 노브를 돌렸을 때와 같은 효과를 볼 수 있지만 정도가 덜할 수 있습니다.
워드 클럭 락 없음
- 외부 워드 클럭 소스가 워드 클럭을 전송하고 있습니까?
- 샘플 주파수가 워드 클럭 전송 장치의 주파수와 일치하도록 설정되어 있습니까?
- 외부 워드 클럭 케이블이 필요한 경우 연결되어 있습니까? (GENERIC SETUP의 클로킹 규정 참조)
디지털 출력 옵션에서 출력 없음
- 샘플 주파수가 올바르게 설정되어 있습니까?
- 수신 장치가 24비트로 수신하도록 설정되어 있습니까?
- 수신 장치가 외부 동기화로 설정되어 있습니까? (GENERIC SETUP의 DIGITAL 참조)
- 신호 형식이 올바르게 설정되어 있습니까, 점퍼 J2로 설정된 Pro 또는 Consumer? (GENERIC SETUP의 Platinum A/D 카드 점퍼 섹션 참조)
Penta가 전원이 켜지지 않는데, 어떻게 해야 합니까?
- Penta 뒷면의 홀더에 끊어졌을 수 있는 퓨즈가 있습니다. 일자 드라이버로 홀더를 빼낼 수 있습니다. 퓨즈가 끊어졌는지 확인하고, 끊어졌다면 적절한 퓨즈로 교체하십시오.
- 퓨즈 홀더 화살표가 올바른 공급 전압을 가리키는지 확인하십시오.
- 전원 케이블에 결함이 없는지 확인하십시오(작동하는 것으로 알고 있는 케이블을 사용해 보십시오).
그래도 전원이 켜지지 않으면 해당 국가의 유통업체에 연락하여 공인 Focusrite 서비스 엔지니어가 제품을 점검하도록 조치하십시오(연락처 정보는 유통업체 섹션에서 찾을 수 있습니다).
좋은 레벨을 얻으려면 게인을 매우 높게 올려야 합니다.
Penta에는 아무런 문제가 없을 가능성이 높습니다 - 미터가 dBFS로 측정한다는 점에 유의하십시오.
이는 선택적 디지털 출력이 있기 때문이며, 컨버터의 클리핑 지점을 알아 과부하와 디지털 왜곡을 방지하는 것이 중요합니다. Penta의 0dBFS는 +22dBu에 해당합니다(dBu는 아날로그 영역에서 신호 레벨을 표현하는 데 사용되는 일반적인 단위입니다).
이것은 입력 신호가 도달해야 하는 절대 최대 레벨이며, O/L LED가 켜지지 않도록 하는 것이 중요합니다. 약간의 헤드룸이 있도록 녹색 LED는 켜지지만 노란색 LED는 켜지지 않도록 입력 레벨을 설정하는 것이 가장 좋습니다.
이를 위해 입력 게인을 최대로 설정해야 할 수 있지만, Penta는 평탄한 주파수 응답을 유지하면서 마이크 신호에 최대 60dB의 게인을 적용하도록 설계되었으므로 주저하지 마십시오.
