모든 OctoPre에 적용

많은 Focusrite 오디오 인터페이스는 사용 가능한 입력 및 출력을 확장하기 위한 디지털 입력/출력을 갖추고 있습니다. 호환되는 Focusrite 인터페이스에는 S/PDIF와 ADAT 입력 및 출력이 조합되어 제공됩니다.

ADAT는 TOSLINK 광 연결을 사용하며 최대 8개의 오디오 채널과 클럭 신호를 전송합니다.

S/PDIF는 RCA 코액셜 연결과 TOSLINK 광 연결을 모두 사용하며 2개의 오디오 채널과 클럭 신호를 전송합니다. 광 S/PDIF 지원 여부는 인터페이스에 따라 다릅니다. 자세한 내용은 해당 장치의 사용 설명서를 참조하세요.

디지털 입력/출력으로 인터페이스를 확장하기 전에 다음 요소를 고려하세요:

• 호스트
• 익스팬더
• 샘플 레이트
• 클럭 설정

어떤 장치가 호스트인가요?

호스트는 컴퓨터에 물리적으로 연결하는 장치입니다. DAW에서 선택하는 장치입니다.

호스트 장치가 반드시 클럭 리더일 필요는 없으며 외부 클럭 소스에 동기화할 수 있습니다.

확장용으로 어떤 장치가 사용되나요?

확장 장치는 호스트에 연결되어 입력과 출력을 확장합니다. 확장 장치는 OctoPre와 같은 전용 장치일 수도 있고, 독립 실행 모드로 구성한 다른 오디오 인터페이스일 수도 있습니다. ADAT 출력을 갖춘 모든 Focusrite 오디오 인터페이스는 확장 장치로 구성할 수 있습니다. 다른 제조사의 모든 인터페이스를 확장 장치로 구성할 수 있는 것은 아닙니다.

확장 장치가 반드시 클럭 팔로워일 필요는 없으며 클럭 리더가 될 수도 있습니다.

사용하는 시스템에 어떤 샘플 레이트를 적용해야 하나요?

여러 디지털 오디오 장치를 동기화할 때, 모든 장치의 샘플 레이트가 일치해야 합니다. 샘플 레이트는 또한 ADAT 연결을 통해 전송할 수 있는 오디오 채널 수에도 영향을 미칩니다.

• 싱글 밴드 샘플 레이트(44.1kHz/48kHz)에서는 하나의 ADAT 연결로 여덟 개의 오디오 채널을 전송합니다.
• 듀얼 밴드 샘플 레이트(88.2kHz/96Hz)에서는 하나의 ADAT 연결로 네 개의 오디오 채널을 전송합니다.

대부분의 경우, Focusrite 인터페이스는 쿼드 밴드 샘플 레이트(176.4kHz/192kHz)에서 ADAT 확장을 비활성화합니다.

Focusrite 인터페이스는 모든 샘플 레이트에서 RCA 코액셜 S/PDIF를 지원합니다. 광 S/PDIF 지원 여부는 인터페이스와 샘플 레이트에 따라 다릅니다. 자세한 내용은 해당 장치의 사용 설명서를 참조하세요.

샘플 레이트에 대한 자세한 내용은 샘플 레이트, 비트 뎁스 및 버퍼 크기 설명을 참조하세요

어떤 장치가 클럭 리더인가요?

디지털 오디오 장비는 각 샘플이 시작되는 시점을 동기화하기 위해 클럭을 사용합니다. 여러 장치가 포함된 디지털 시스템에서는 모든 장치가 동일한 공통 클럭 소스를 사용해야 합니다. 이렇게 하면 각 장치에서 각 샘플이 동일한 시점에 시작되고, 샘플 레이트가 일치하는 것과 함께 장치들이 올바르게 동기화됩니다.

클럭을 전송하는 방법에는 여러 가지가 있으며, 다음이 포함됩니다

• BNC를 통한 Word 클럭
• 옵티컬 포트를 통한 ADAT
• RCA 또는 옵티컬 포트를 통한 S/PDIF

사용되는 다른 모든 디지털 오디오 장치는 클럭 팔로워가 되어 클럭 리더에 동기화됩니다.

OctoPre 설정

이 문서에서는 오디오 인터페이스와 함께 사용할 확장 장치로 OctoPre를 구성하는 방법을 설명합니다. 사용하는 인터페이스가 Focusrite에서 제조된 경우, 호스트 구성 방법은 아래 문서를 참조하세요.

Focusrite Control 2를 사용하여 디지털 입력 및 출력으로 인터페이스를 확장하는 방법

Focusrite Control을 사용하여 디지털 입력 및 출력으로 인터페이스를 확장하는 방법

Mix Control을 사용하여 디지털 입력 및 출력으로 인터페이스를 확장하는 방법

1. OctoPre의 ADAT 출력을 오디오 인터페이스의 ADAT 입력에 연결합니다.
   • 듀얼 밴드 샘플 레이트(88.2kHz 및 96kHz)에서 작동할 때는 OctoPre의 ADAT 출력을 오디오 인터페이스의 ADAT 입력에 연결하기 위해 두 개의 TOSLINK 케이블이 필요합니다
   • 워드 클럭을 통해 외부에서 클럭을 설정하는 경우, 워드 클럭 BNC 케이블을 연결합니다.
   • OctoPre에 ADAT 입력도 있는 경우, 인터페이스의 ADAT 출력에 연결하여 사용 가능한 출력을 확장할 수도 있습니다.

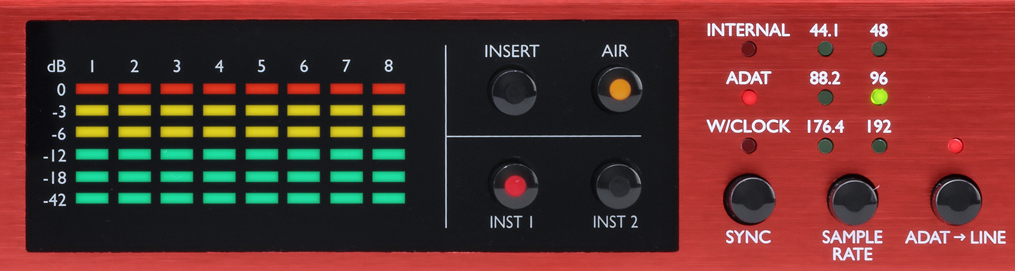

2. 전면 패널에서 sample rate 버튼을 사용하여 설정의 샘플 레이트를 지정합니다.
3. clock source 또는 sync 버튼을 사용하여 클럭 소스를 설정합니다.
   • OctoPre가 클럭 리더인 경우, 클럭 소스를 Internal로 설정합니다.
   • OctoPre가 클럭 팔로워인 경우, 클럭 소스를 외부 클럭 소스로 설정합니다.

Focusrite 오디오 인터페이스와 함께 OctoPre를 설정하는 경우, 설정 방법에 대한 안내와 몇 가지 설정 예시는 위 링크를 참조하세요. 제3자 인터페이스를 사용하는 경우, OctoPre와 같은 ADAT 확장 장치를 설정하는 방법에 대해서는 해당 인터페이스의 설명서를 참조하세요.
