Scarlett 또는 Saffire Mix Control과 호환되는 ADAT 입력 및 출력을 갖춘 모든 Focusrite 오디오 인터페이스에 적용됩니다

많은 Focusrite 오디오 인터페이스는 사용 가능한 입력과 출력을 확장할 수 있는 디지털 입력/출력을 제공합니다. 호환되는 Focusrite 인터페이스는 S/PDIF와 ADAT 입력 및 출력 조합을 제공합니다.

ADAT는 TOSLINK 광 연결을 사용하며 최대 여덟 개 채널의 오디오와 클럭 신호를 전송합니다.

S/PDIF는 RCA 동축 연결과 TOSLINK 광 연결을 모두 사용하며 두 개 채널의 오디오와 클럭 신호를 전송합니다. 광 S/PDIF 지원 여부는 인터페이스에 따라 다릅니다. 자세한 정보는 사용 중인 기기의 사용 설명서를 확인하세요.

디지털 입력/출력으로 인터페이스를 확장하기 전에 다음 요소를 고려하세요:

• 호스트
• 익스팬더
• 샘플 속도
• 클럭킹

어떤 기기가 호스트입니까?

호스트는 컴퓨터에 물리적으로 연결하는 기기입니다. 이것은 DAW에서 선택하는 기기입니다.

호스트 기기가 반드시 클럭 리더일 필요는 없으며 외부 클럭 소스에 동기화할 수 있습니다.

어떤 기기가 확장에 사용됩니까?

확장 기기는 호스트에 연결되어 입력과 출력을 확장합니다. 확장 기기는 OctoPre와 같은 전용 기기일 수도 있고, 독립 실행형 모드로 구성한 또 다른 오디오 인터페이스일 수도 있습니다. ADAT 출력을 갖춘 모든 Focusrite 오디오 인터페이스를 확장 기기로 구성할 수 있습니다. 다른 제조업체의 모든 인터페이스를 확장 기기로 구성할 수 있는 것은 아닙니다.

확장 기기가 반드시 클럭 팔로워일 필요는 없으며 클럭 리더가 될 수도 있습니다.

사용할 시스템의 샘플 속도는 얼마여야 합니까?

여러 디지털 오디오 기기를 동기화할 때는 모든 기기의 샘플 속도가 일치해야 합니다. 샘플 속도는 ADAT 연결을 통해 전송할 수 있는 오디오 채널 수에도 영향을 미칩니다.

• 단일 밴드 샘플 속도(44.1kHz/48kHz)에서는 하나의 ADAT 연결이 여덟 개의 오디오 채널을 전송합니다.
• 듀얼 밴드 샘플 속도(88.2kHz/96kHz)에서는 하나의 ADAT 연결이 네 개의 오디오 채널을 전송합니다.

대부분의 경우 Focusrite 인터페이스는 쿼드 밴드 샘플 속도(176.4kHz/192kHz)에서 ADAT 확장을 비활성화합니다.

Focusrite 인터페이스는 모든 샘플 속도에서 RCA 동축 S/PDIF를 지원합니다. 광 S/PDIF 지원 여부는 인터페이스와 샘플 속도에 따라 다릅니다. 자세한 정보는 사용 중인 기기의 사용 설명서를 확인하세요.

샘플 속도에 대해 자세히 알아보려면 샘플 속도, 비트 뎁스 및 버퍼 크기 설명을 참조하세요

어떤 기기가 클럭 리더입니까?

디지털 오디오 장비는 각 샘플이 시작되는 시점을 동기화하기 위해 클럭을 사용합니다. 여러 기기가 있는 디지털 시스템에서는 모든 기기가 동일한 공통 클럭 소스를 가져야 합니다. 이렇게 하면 각 기기에서 각 샘플이 동시에 시작되고, 샘플 속도가 일치하는 것과 함께 기기들이 올바르게 동기화됩니다.

클럭을 전송하는 방법은 여러 가지가 있으며, 다음이 포함됩니다

• BNC를 통한 워드 클럭
• 옵티컬 포트를 통한 ADAT
• RCA 또는 옵티컬 포트를 통한 S/PDIF

사용되는 다른 모든 디지털 오디오 기기는 클럭 팔로워이며 클럭 리더에 동기화됩니다.

확장 설정

이 문서에서는 Mix Control에서 호스트와 확장 기기를 구성하는 방법을 설명합니다. 사용 중인 인터페이스가 Mix Control과 호환되지 않는 경우 아래 문서를 참조하세요.

Focusrite Control 2를 사용하여 디지털 입력과 출력으로 인터페이스를 확장하는 방법

Focusrite Control을 사용하여 디지털 입력과 출력으로 인터페이스를 확장하는 방법

ADAT와 S/PDIF는 범용 프로토콜입니다. 다른 제조업체의 ADAT/S/PDIF 기기를 사용하여 Focusrite 인터페이스를 확장하거나 Focusrite 인터페이스를 사용하여 다른 오디오 인터페이스를 확장할 수 있습니다. 구성하려면 사용 중인 기기의 설명서를 참조하세요.

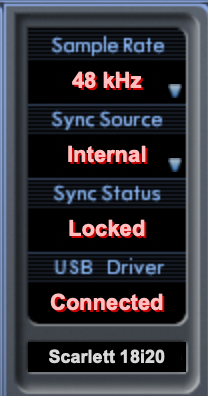

1. Mix Control에서 Device Status 섹션으로 이동합니다.

2. 설정의 샘플 속도를 설정합니다.
3. 설정의 동기화 소스를 설정합니다.
   • 호스트가 클럭 리더인 경우 동기화 소스를 internal로 설정합니다.
   • 호스트가 클럭 팔로워인 경우 동기화 소스를 사용된 외부 클럭 소스로 설정합니다.

인터페이스의 출력을 확장하는 경우 원하는 호스트 출력을 S/PDIF 또는 ADAT 출력으로 라우팅해야 합니다.

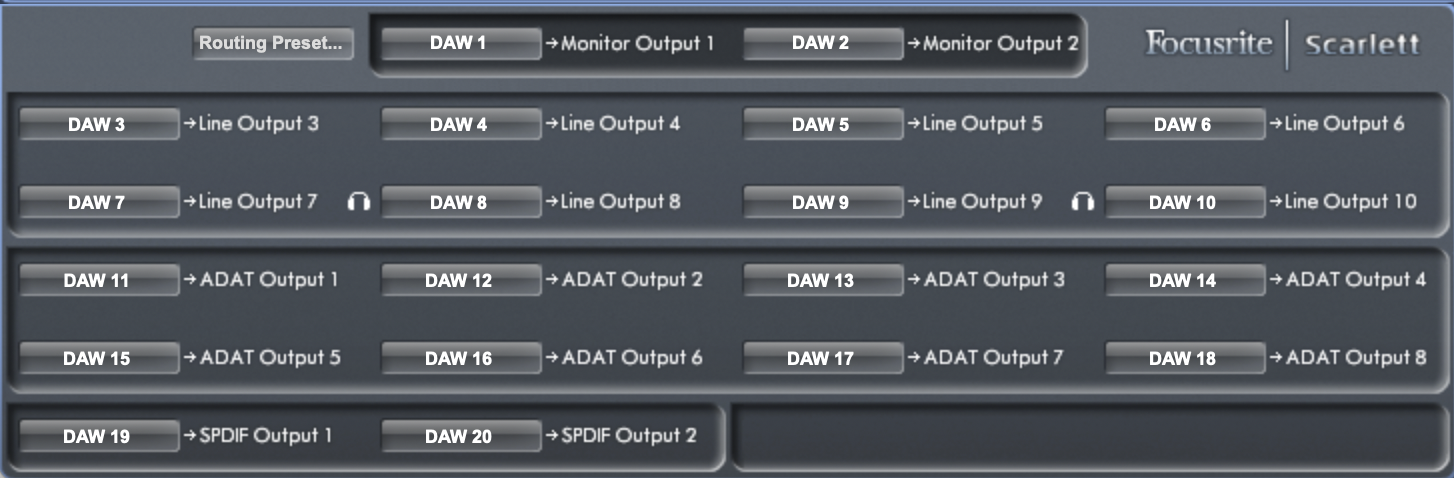

라우팅 섹션에서 ADAT Outputs 1-8을 추가 재생 채널로 설정하여 아래와 같이 DAW의 출력을 늘립니다. 이는 아웃보드 장비 또는 믹서를 연결하는 데 이상적입니다.

또는

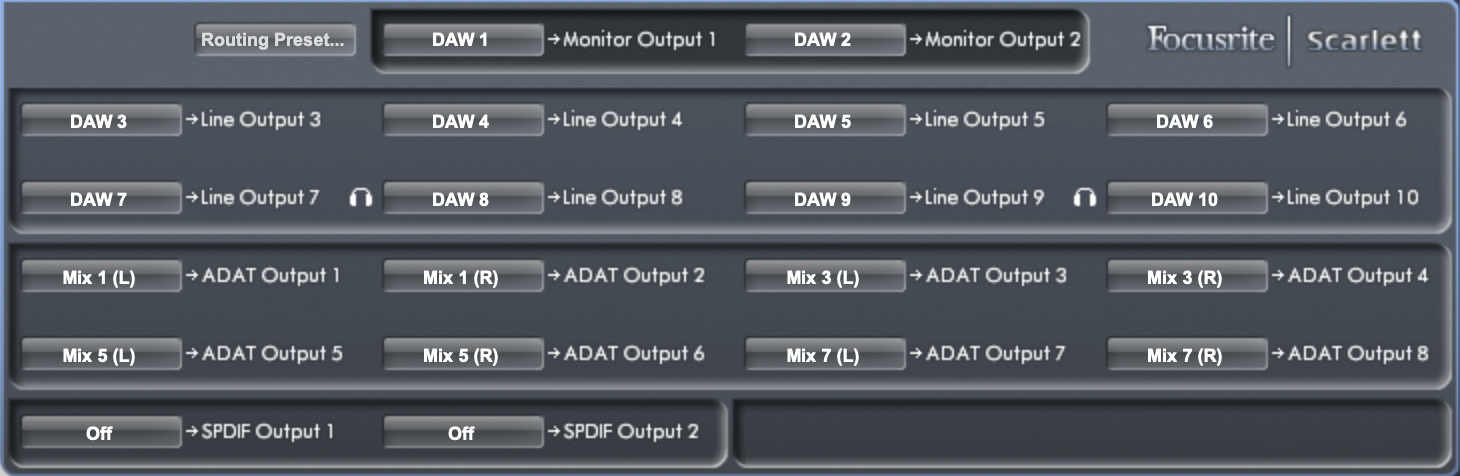

ADAT Outputs 1-8을 믹스로 설정합니다. 이는 아티스트를 위해 거의 0에 가까운 레이턴시로 추가 헤드폰 믹스를 만드는 데 이상적입니다.

1. Mix Control에서 Device Status 섹션으로 이동합니다.

2. 설정의 샘플 속도를 설정합니다.
3. 설정의 동기화 소스를 설정합니다.
   1. 확장 기기가 클럭 리더인 경우 동기화 소스를 Internal로 설정합니다.
   2. 확장 기기가 클럭 팔로워인 경우 동기화 소스를 사용된 외부 클럭 소스로 설정합니다.
4. 라우팅 섹션에서 ADAT 출력 1-8을 아날로그 입력 1-8로 설정합니다.

인터페이스의 출력을 확장하는 경우 ADAT 입력을 아날로그 출력으로 라우팅해야 합니다.

5. 라우팅 섹션에서 아날로그 출력 1-8을 ADAT 입력 1-8로 설정합니다.

아래에서 각 설정에 대한 구체적인 지침과 설정을 보여주는 몇 가지 예제 설정을 확인할 수 있습니다. 이 예제들을 사용하여 특정 설정을 구성하는 데 도움을 받으세요.
