다음 제품에 적용됩니다:
- Scarlett 1세대: 6i6, 18i8, 18i20
- Saffire Pro 14, Pro 24, Pro 24 DSP, Pro 40 — 및 Liquid Saffire 56
높은 I/O 용량의 인터페이스에는 독립 실행 모드라는 추가 기능이 제공됩니다. 이를 통해 사용자는 이러한 장치를 OctoPre MkII 또는 기타 ADAT 연결 마이크 프리앰프 세트와 유사하게 ADAT 연결 장치로 작동하도록 설정할 수 있습니다.
다음 장치는 아날로그 입력을 ADAT 출력으로 전송하도록 설정할 수 있습니다:
- Liquid Saffire 56
- Saffire Pro 40
- Scarlett 18i20
다음 장치에는 ADAT 출력이 없지만 아날로그 입력을 아날로그 출력으로 전송하도록(즉, 다이렉트 모니터링) 설정하거나 S/PDIF 출력을 통해 2개 채널 또는 채널 믹스를 전송하도록(인터페이스에 S/PDIF가 있는 경우) 설정할 수 있습니다:
- Saffire Pro 24 DSP
- Saffire Pro 24
- Saffire Pro 14
- Scarlett 18i8
- Scarlett 6i6
ADAT 또는 S/PDIF 입력이 있는 장치의 경우, 이를 사용하여 개별 채널 또는 채널 믹스를 이 인터페이스로 반환하여 모니터링 또는 믹서에 대한 추가 출력과 같은 용도로 추가 D/A 변환을 수행할 수 있습니다.
독립 실행 모드에서 A/D 변환을 설정하려면 Saffire 또는 Scarlett MixControl의 라우팅 섹션을 사용하여 채널을 ADAT 출력(또는 선택한 출력)으로 라우팅합니다.
다음은 Pro 40 A/D 독립 실행 모드 라우팅의 예입니다:
- 아날로그 입력 1 > ADAT 출력 1
- 아날로그 입력 2 > ADAT 출력 2
- 아날로그 입력 3 > ADAT 출력 3
- 아날로그 입력 4 > ADAT 출력 4
- 아날로그 입력 5 > ADAT 출력 5
- 아날로그 입력 6 > ADAT 출력 6
- 아날로그 입력 7 > ADAT 출력 7
- 아날로그 입력 8 > ADAT 출력 8
독립 실행 모드에서 D/A 변환을 설정하려면 Saffire 또는 Scarlett MixControl의 라우팅 섹션을 사용하여 개별 채널을 장치의 아날로그 출력으로 라우팅합니다.
다음은 Pro 40 D/A 독립 실행 모드 라우팅의 예입니다:
- ADAT 입력 1 > 라인 출력 1
- ADAT 입력 2 > 라인 출력 2
- ADAT 입력 3 > 라인 출력 3
- ADAT 입력 4 > 라인 출력 4
- ADAT 입력 5 > 라인 출력 5
- ADAT 입력 6 > 라인 출력 6
- ADAT 입력 7 > 라인 출력 7
- ADAT 입력 8 > 라인 출력 8
D/A의 경우 모니터 활성화 버튼을 Shift+클릭하여 라인 출력이 전체 라인 레벨 신호를 전송하도록 해야 합니다.
참고: 모니터 노브가 디지털 인코더가 아닌 아날로그 포텐셔미터인 인터페이스의 경우, 전체 라인 레벨 신호를 위해 모니터 노브를 끝까지 올려야 합니다. 모니터 노브가 디지털 인코더인 인터페이스(Pro 40, LS56)의 경우 모니터 활성화 버튼을 Shift+클릭하여 회색으로 만들면 해당 라인 출력이 모니터 노브에서 분리되어 모니터 노브 설정과 관계없이 전체 라인 레벨 신호가 전송됩니다.
라우팅을 설정한 후 세션의 의도한 샘플 레이트와 적절한 동기화 소스를 사용하고 있는지 확인하십시오!
그런 다음 파일 > 하드웨어에 저장을 클릭하여 이러한 설정을 장치 메모리에 저장합니다.
이제 장치를 끄고 연결을 해제한 다음 FireWire 또는 USB 케이블을 연결하지 않은 상태에서 켜서 독립 실행 모드로 진입할 수 있습니다.

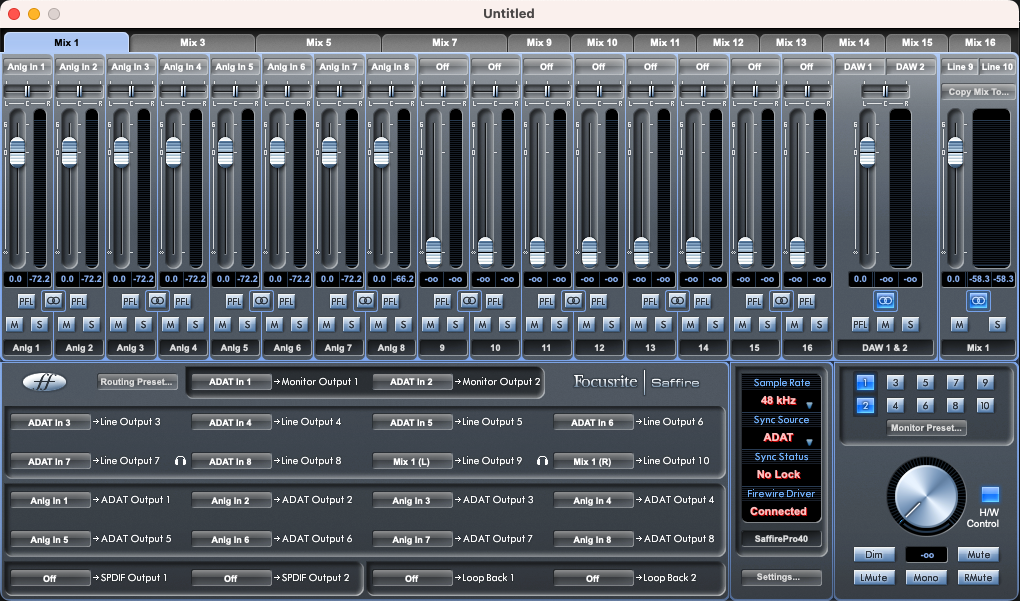

아래 스크린샷은 A/D 변환(8개 아날로그 입력 > ADAT 출력) 및 D/A 변환(ADAT 입력에서 8개 라인 출력)을 위한 Saffire Pro 40 설정인 설정 1을 자세히 보여줍니다. 이 설정을 사용하려면 2개의 광케이블이 필요합니다 - 하나는 독립 실행 장치의 광입력에 연결하고 다른 하나는 독립 실행 장치의 광출력에 연결합니다. 이것들은 각각 다른 인터페이스의 광출력 및 광입력에 연결됩니다.

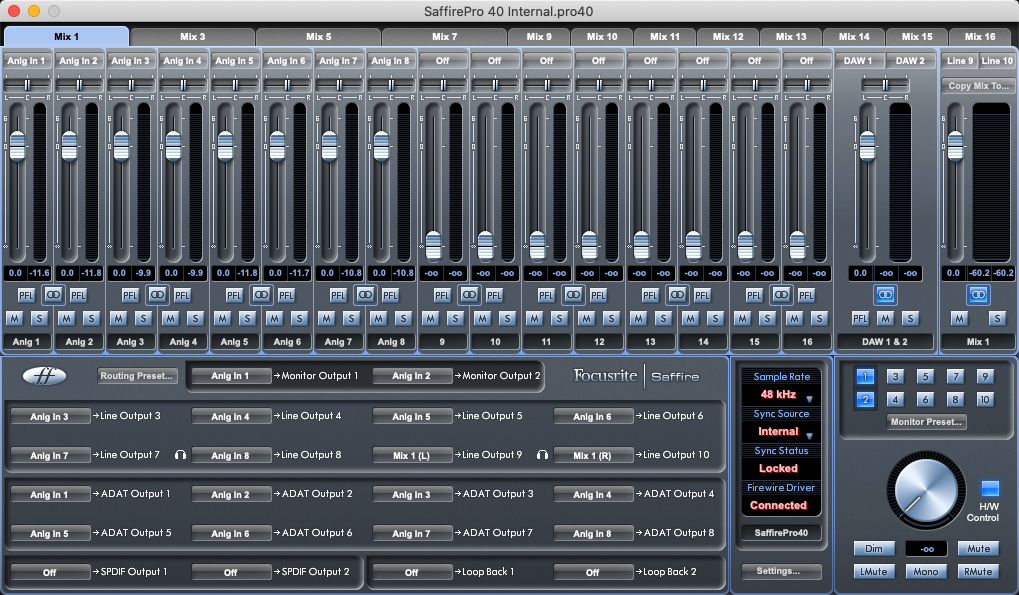

아래 스크린샷은 A/D 변환(8개 아날로그 입력 > ADAT 출력)을 위한 Saffire Pro 40의 보다 간단한 설정인 설정 2를 자세히 보여줍니다. 이 설정을 사용하려면 독립 실행 장치의 광출력에 연결된 1개의 광케이블이 필요합니다. 이것은 다른 인터페이스의 입력에 연결됩니다. 참고: 이 설정에서는 장치를 내부 동기화로 설정해야 합니다. 인터페이스는 ADAT를 통해 동기화하도록 설정해야 합니다.
아래에는 다운로드 가능한 2개의 .zip 파일 링크가 있습니다 - 이 .zip 파일에는 설정 1 및 설정 2의 Pro40 MixControl 설정이 포함되어 있습니다. 이것들은 MixControl > 파일 > 로드에 액세스하여 Pro40에 로드할 수 있습니다. 파일을 로드하기 전에 압축을 해제해야 합니다.
