적용 대상:
- Scarlett (1세대, 2세대, 3세대 및 4세대)
- Clarett (+, USB 및 Thunderbolt)
- Saffire
- Red
많은 최신 TV, DVD 플레이어, 비디오 게임 콘솔 및 기타 엔터테인먼트 장치에는 Focusrite 인터페이스에 연결할 수 있는 오디오 출력 옵션이 있습니다. 이러한 장치를 오디오 인터페이스에 연결하면 이러한 장치의 출력을 듣거나 녹음할 수 있습니다. 이 문서에서는 이러한 장치를 인터페이스에 연결할 수 있는 다양한 방법을 설명합니다.
디지털 광 오디오 출력이 있는 장치
장치에 디지털 광 출력 포트가 있는 경우 이를 사용하여 광 S/PDIF를 통해 2채널의 디지털 오디오를 오디오 인터페이스의 광 입력으로 전송할 수 있습니다.
전자 장치의 오디오/설정 메뉴에서 광 출력 형식이 Linear PCM으로 설정되어 있는지 확인하십시오 (DTS 또는 Dolby Digital이 아님).
아래 나열된 구성을 변경한 후에는 설정을 적용하기 위해 인터페이스를 다시 시작해야 합니다.
4세대 Scarlett
광 입력 포트가 있는 4세대 Scarlett를 사용하는 경우 (예: Scarlett 16i16, 18i16 또는 18i20 4세대), Focusrite Control 2 환경설정을 열고 '샘플 레이트 & 클로킹' 섹션에서 다음 설정을 구현하십시오:
16i16 및 18i16:
- 샘플 레이트: 48 kHz
- 클럭 소스: S/PDIF
- 광 포트 모드: S/PDIF
18i20:
- 샘플 레이트: 48 kHz
- 클럭 소스: S/PDIF
- S/PDIF 모드: Optical
인터페이스의 디지털 I/O 모드에 대한 자세한 내용은 이 문서를 참조하십시오: 디지털 I/O 모드
3세대 Scarlett
광 입력 포트가 있는 3세대 Scarlett를 사용하는 경우 (예: Scarlett 18i8 3세대 또는 Scarlett 18i20 3세대), Focusrite Control을 열고 '장치 설정' 메뉴(톱니바퀴 아이콘)에서 다음 설정을 구현하십시오:
- 디지털 I/O 모드: S/PDIF Optical
- 클럭 소스: S/PDIF
- 샘플 레이트: 48 kHz
인터페이스의 디지털 I/O 모드에 대한 자세한 내용은 이 문서를 참조하십시오: 디지털 I/O 모드
Clarett (+, USB 또는 Thunderbolt)
Clarett (+, USB 또는 Thunderbolt)를 사용하는 경우 Focusrite Control을 열고 '장치 설정' 메뉴(톱니바퀴 아이콘)에서 다음 설정을 확인하십시오:
- S/PDIF 소스: Optical
- 동기화 소스: S/PDIF
- 샘플 레이트: 48 kHz
인터페이스의 디지털 I/O 모드에 대한 자세한 내용은 이 문서를 참조하십시오: 디지털 I/O 모드
Saffire
광 포트가 있는 Saffire를 사용하는 경우 (예: Saffire Pro 24, Pro 24 DSP, Pro 26, Pro 40 또는 Liquid Saffire 56), Saffire Mix Control을 열고 다음 설정을 사용하십시오:
- 설정 메뉴: ADAT 입력을 광 S/PDIF로 사용
- 동기화 소스: S/PDIF-OPT
- 샘플 레이트: 48 kHz
Red
Red 인터페이스를 사용하는 경우 RedNet Control 2를 열고 도구 메뉴의 '설정' 페이지에서 다음 설정을 확인하십시오:
- S/PDIF 소스: Optical
- 클럭 소스: S/PDIF
- 샘플 레이트: 48 kHz

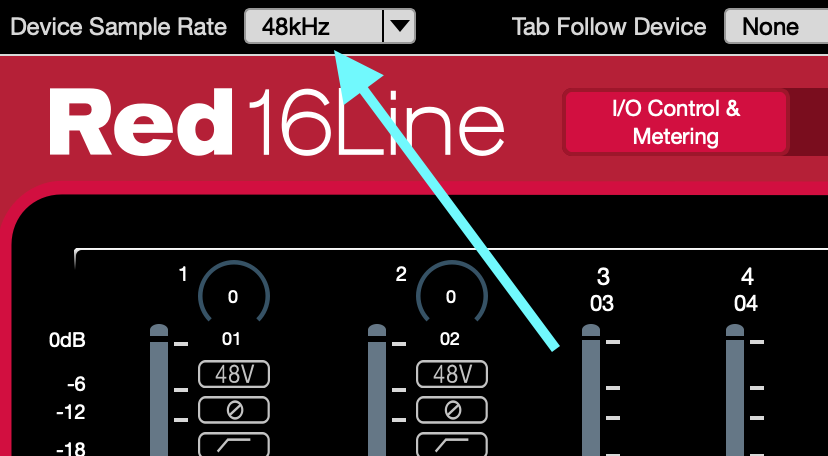

샘플 레이트는 RedNet Control 2에서 Red 탭 상단의 '장치 샘플 레이트' 드롭다운에서 조정할 수 있습니다:

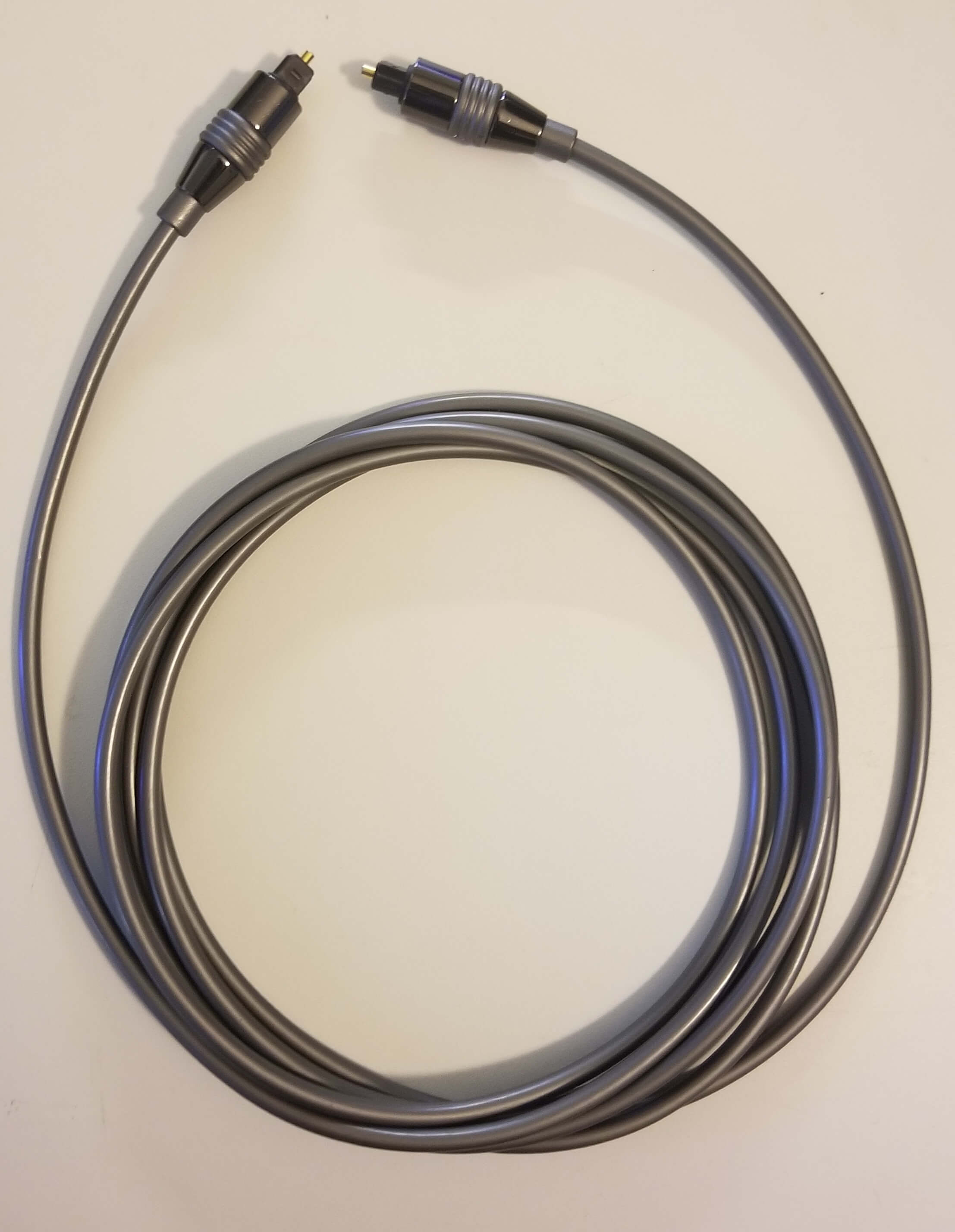

광 케이블의 예:
1세대 또는 2세대 Scarlett
1세대 또는 2세대 Scarlett 인터페이스를 사용하는 경우 이러한 방식으로 인터페이스를 사용할 수 없습니다. 이러한 Scarlett 인터페이스에는 광 입력이 있지만 ADAT 형식에만 사용할 수 있으며 이 설정에 필요한 S/PDIF 프로토콜은 지원하지 않습니다.
그러나 1세대 및 2세대 Scarlett 8i6, 18i8, 6i6, 18i8 및 18i20에는 동축 S/PDIF 입력이 있습니다. 타사 디지털 광-동축 S/PDIF 컨버터를 추가하면 외부 장치를 이러한 Focusrite 인터페이스에 연결할 수 있습니다.
이렇게 하려면 외부 장치의 광 출력을 타사 컨버터의 광 입력에 연결하십시오 (위의 광 케이블 사용). 그런 다음 컨버터의 동축 출력을 Scarlett 인터페이스의 S/PDIF 입력에 연결하십시오 (동축 RCA S/PDIF 케이블 사용).
1세대 Scarlett 인터페이스가 있는 경우 Scarlett Mix Control을 열고 다음 설정을 사용하십시오:
- 동기화 소스: S/PDIF
- 샘플 레이트: 48 kHz
2세대 Scarlett 인터페이스가 있는 경우 Focusrite Control을 열고 장치 설정 탭에서 다음 설정을 사용하십시오:
- 동기화 소스: S/PDIF
- 샘플 레이트: 48 kHz
이 연결을 통해 개별 PCM 또는 서라운드 인코딩 형식으로 당사 장치 중 하나를 사용하여 5.1 서라운드 사운드를 설정할 수 없다는 점에 유의하십시오. S/PDIF는 서라운드에 필요한 6개의 개별 채널이 아닌 2채널의 PCM 오디오만 전송할 수 있습니다. DTS 또는 Dolby Digital과 같은 서라운드 인코딩 신호를 사용하는 경우 당사 인터페이스는 이러한 유형의 신호를 디코딩할 수 없으므로 별도의 디코더가 필요합니다.
아날로그 오디오 출력이 있는 장치:

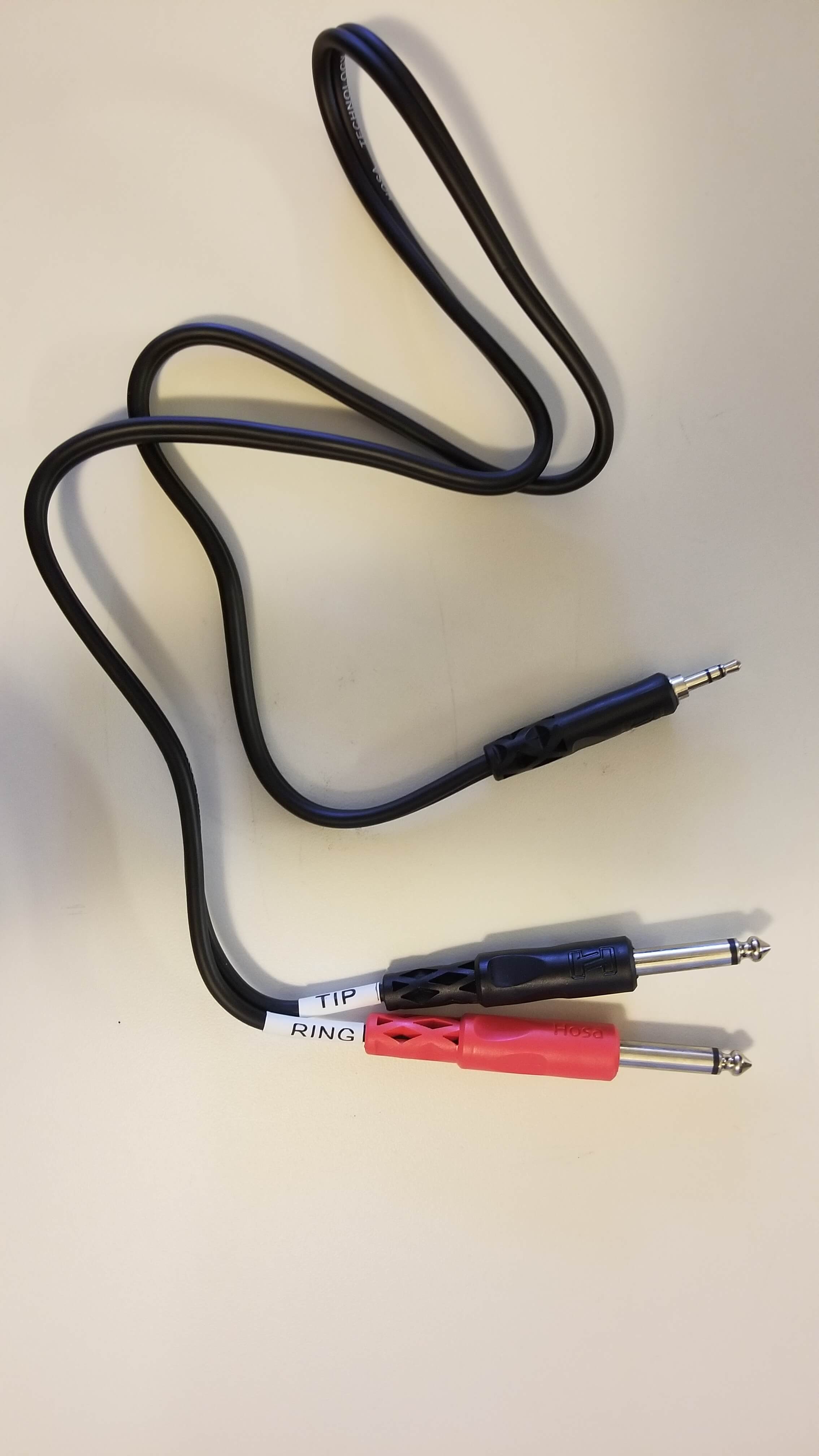

전자 장치에 헤드폰 연결용 1/8"(3.5mm) 잭이 있을 수도 있습니다. 이것은 스테레오 분배 케이블과 함께 사용하여 장치를 당사 오디오 인터페이스 중 하나의 라인 입력에 연결할 수 있습니다. 사용해야 하는 케이블 유형의 예는 아래에서 찾을 수 있습니다:
단일 1/8" 잭은 장치의 헤드폰 출력에 연결되고, 두 개의 ¼" 잭은 오디오 인터페이스의 라인 입력 쌍에 연결됩니다. 이를 통해 광 S/PDIF 또는 동축 S/PDIF를 지원하지 않는 Scarlett 또는 기타 인터페이스에 장치를 연결할 수 있습니다.
디지털 연결 대신 아날로그 연결을 사용하여 두 장치를 연결하므로 동기화 설정이나 샘플 레이트를 조정할 필요가 없습니다. 동기화는 내부로 설정해야 하며 샘플 레이트는 컴퓨터 또는 DAW 설정과 일치해야 합니다.
그런 다음 사용 중인 아날로그 입력이 출력으로 라우팅되는지 확인해야 합니다. 버스 전원 Scarlett의 경우 입력으로 설정된 다이렉트 모니터 기능을 사용해야 합니다. 더 큰 Scarlett 인터페이스의 경우 보유한 인터페이스에 따라 Mix Control, Focusrite Control 또는 Focusrite Control 2를 통해 입력을 출력으로 라우팅해야 합니다.
