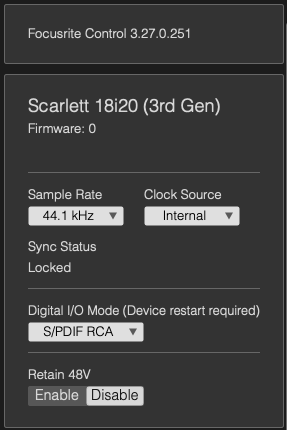

1. Focusrite Control에서 설정 톱니바퀴를 클릭하여 아래와 같이 설정 탭을 표시합니다.

2. Sample Rate 드롭다운 메뉴를 사용하여 설정의 샘플 레이트를 설정합니다.
3. Clock Source 드롭다운 메뉴를 사용하여 설정의 클럭 소스를 설정합니다,
   • 호스트가 클럭 리더인 경우, 클럭 소스를 internal로 설정합니다.
   • 호스트가 클럭 팔로워인 경우, 사용되는 외부 클럭 소스로 클럭 소스를 설정합니다.
4. 드롭다운 메뉴를 사용하여 디지털 입력/출력 모드를 설정합니다.
   • 단일 ADAT 입력 또는 출력을 연결하는 경우, RCA S/PDIF를 사용합니다.
   • 두 개의 ADAT 입력 또는 출력을 연결하는 경우, Dual ADAT를 사용합니다.
   • 광 S/PDIF 소스를 연결하는 경우, 광 S/PDIF를 사용합니다.

인터페이스의 출력을 확장하는 경우, 원하는 호스트 출력을 ADAT 출력으로 라우팅해야 합니다.

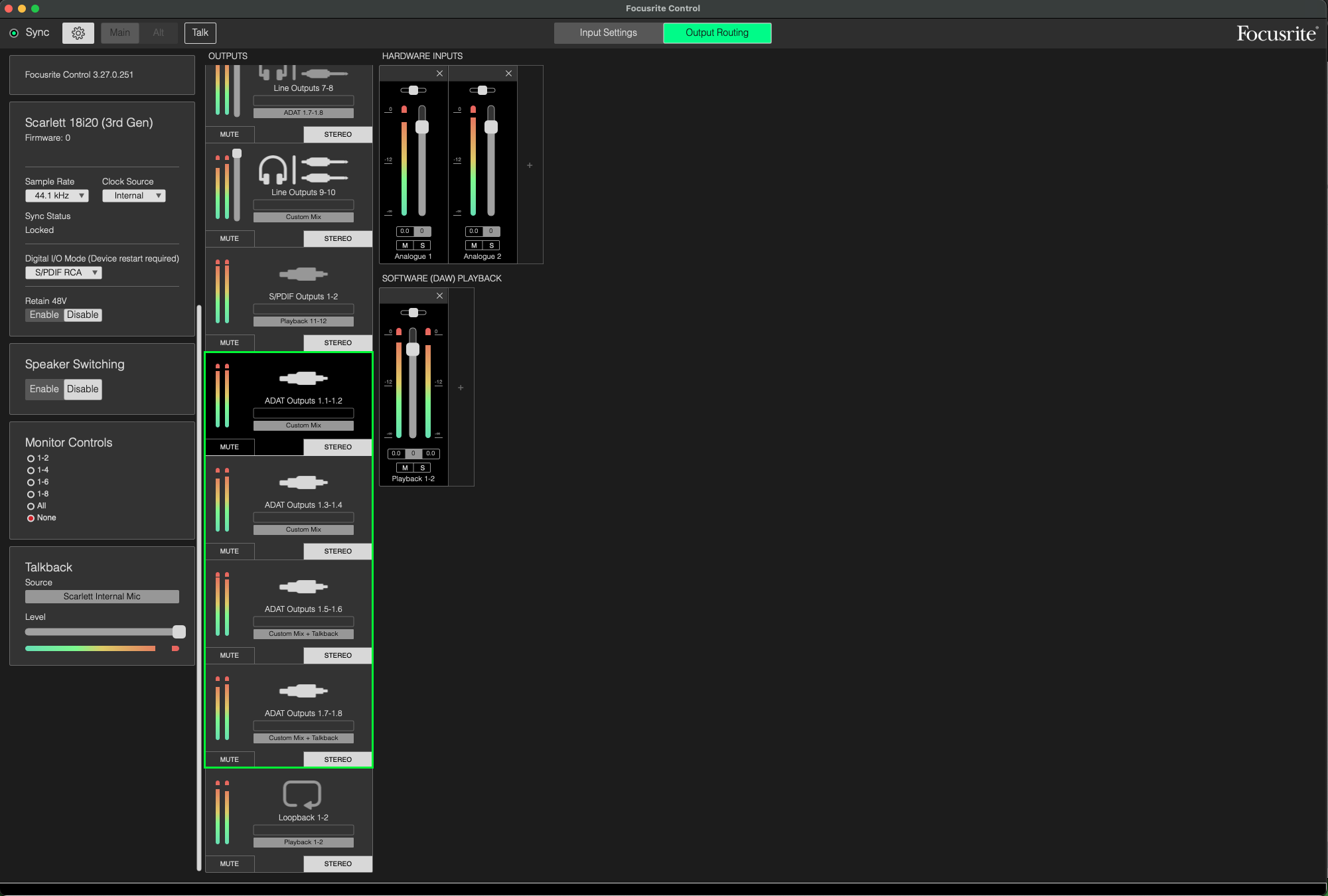

1. Focusrite Control에서 화면 상단의 output routing 탭을 클릭합니다.
2. 출력 목록을 스크롤하여 ADAT 출력 1-8을 찾습니다,
   • DAW의 출력을 늘리기 위해 소스를 재생 채널로 설정합니다. 이는 아웃보드 장비나 믹서를 연결하는 데 이상적입니다.

또는

• 소스를 커스텀 믹스로 설정합니다; 이는 아티스트를 위한 추가 헤드폰 믹스를 거의 0에 가까운 레이턴시로 생성하는 데 이상적입니다. Scarlett 18i20 3세대에서 내장형 토크백 마이크를 통해 아티스트와 소통하려면 Custom Mix + Talkbox 옵션을 사용하세요.

1. Focusrite Control에서 설정 톱니바퀴를 클릭하여 아래와 같이 설정 탭을 표시합니다.

2. Sample Rate 드롭다운 메뉴를 사용하여 설정의 샘플 레이트를 설정합니다
3. Clock Source 드롭다운 메뉴를 사용하여 설정의 클럭 소스를 설정합니다
   1. 확장 기기가 클럭 리더인 경우, 클럭 소스를 internal로 설정합니다.
   2. 확장 기기가 클럭 팔로워인 경우, 사용되는 외부 클럭 소스로 클럭 소스를 설정합니다.
4. 드롭다운 메뉴를 사용하여 디지털 입력/출력 모드를 설정합니다.
   1. 단일 ADAT 입력 또는 출력을 연결하는 경우, RCA S/PDIF를 사용합니다.
   2. 두 개의 ADAT 입력 또는 출력을 연결하는 경우, Dual ADAT를 사용합니다.
   3. 광 S/PDIF 소스를 연결하는 경우, 광 S/PDIF를 사용합니다.

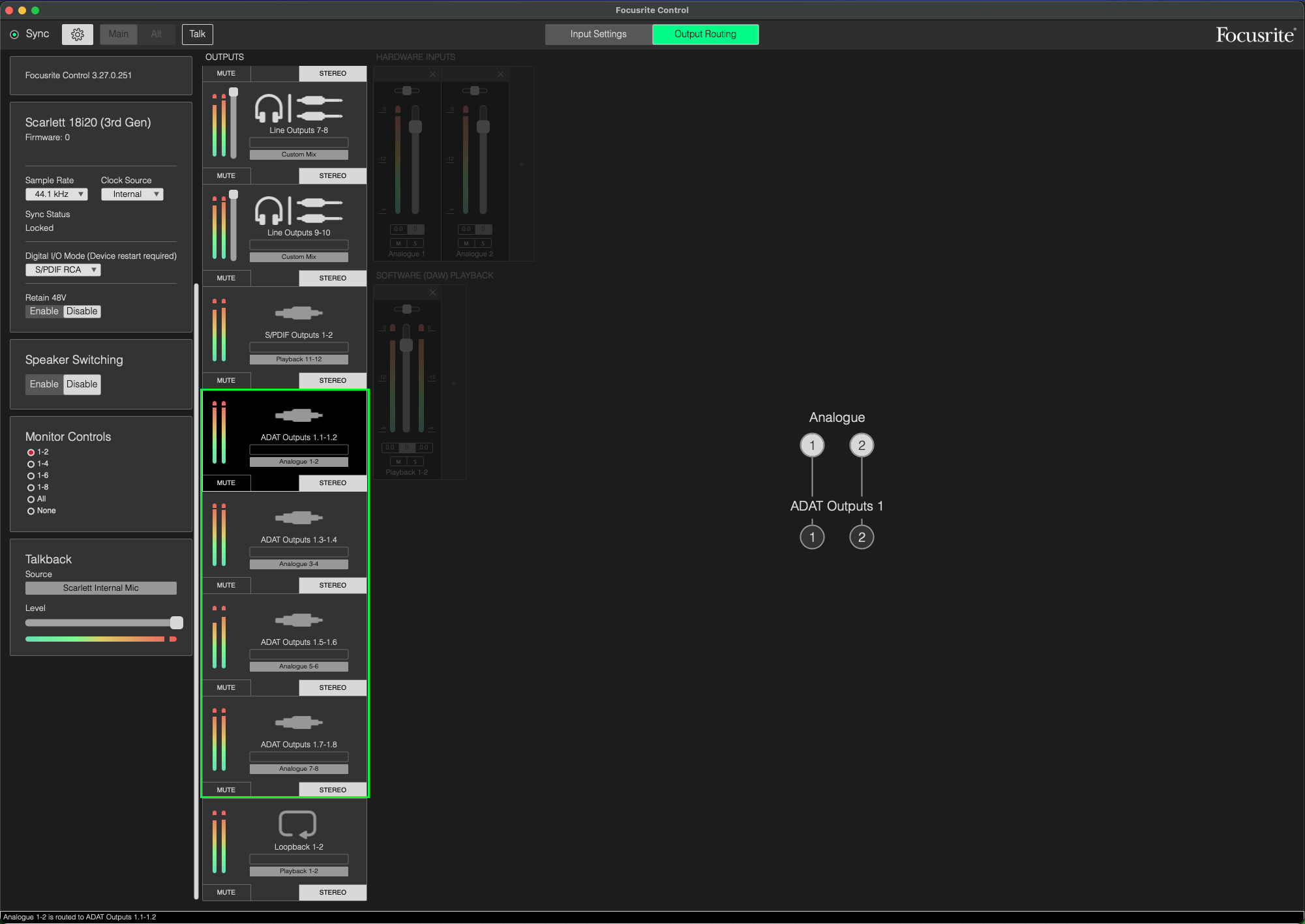

5. Focusrite Control에서 화면 상단의 output routing 탭을 클릭합니다.
6. 출력 목록을 스크롤하여 ADAT 출력 1-8을 찾습니다,
7. 소스를 Hardware Input > Analogue 1-8로 설정하여 인터페이스의 입력을 ADAT 출력으로 라우팅합니다.

또한 인터페이스의 출력을 확장하는 경우, ADAT 입력을 아날로그 출력으로 라우팅해야 합니다.

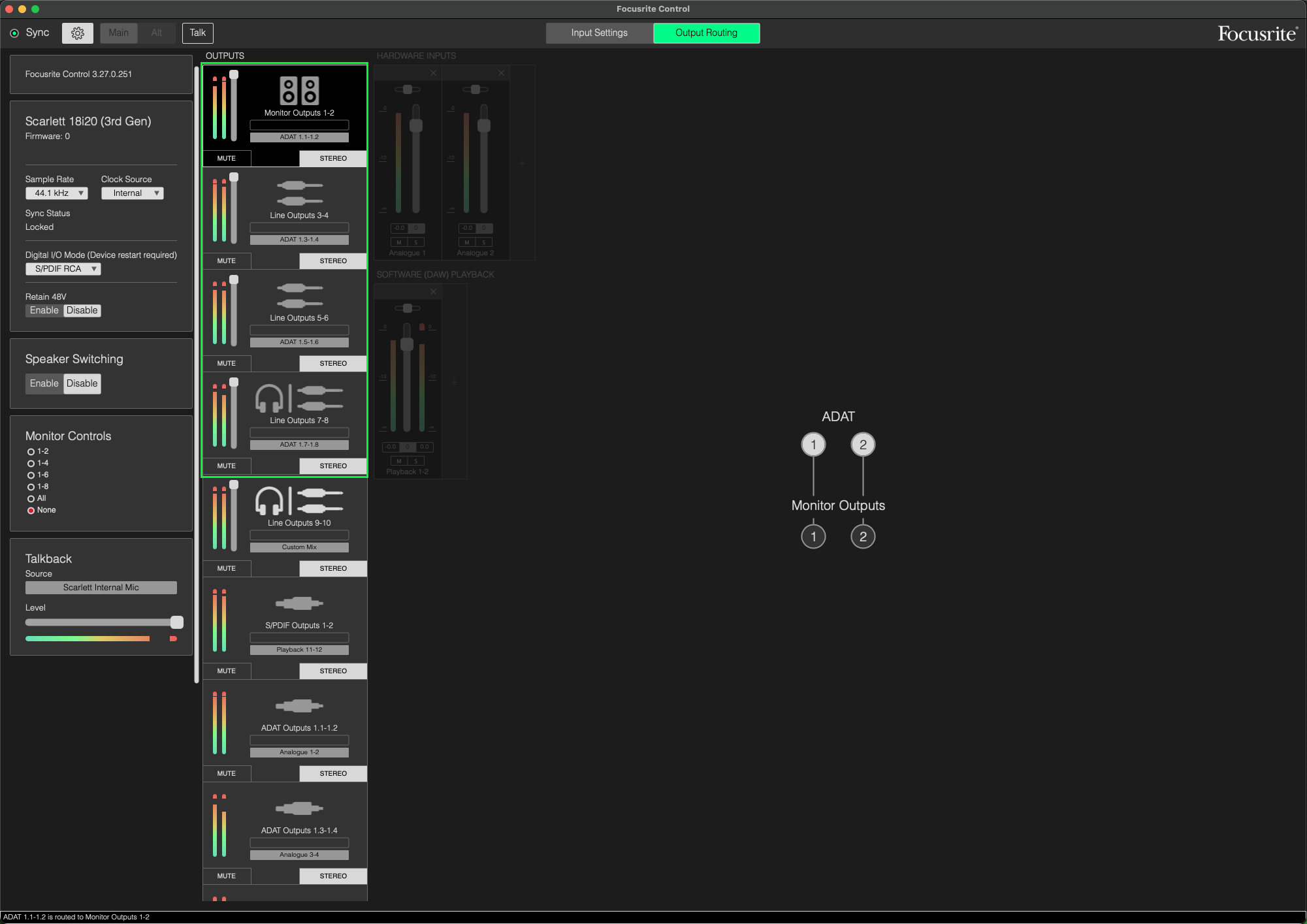

1. Focusrite Control에서 화면 상단의 output routing 탭을 클릭합니다.
2. 출력 목록을 스크롤하여 Line Outputs 1-8을 찾습니다,
3. 소스를 Hardware Input > ADAT 1.1 > 1.8로 설정합니다
4. 설정 탭에서 Monitor Controls를 none으로 설정합니다. 이렇게 하면 모니터 다이얼이 출력 레벨에 영향을 미치지 않도록 할 수 있습니다.

18i8 3세대와 OctoPre

이 예시는 Scarlett 18i8 3세대와 OctoPre를 연결하여 여덟 개의 추가 입력을 얻는 방법을 보여줍니다. 이 설정에서 OctoPre가 클럭 리더가 되며 48kHz로 작동합니다.

1. OctoPre의 ADAT 출력을 18i8의 ADAT 입력에 연결합니다.
2. OctoPre의 전면 패널에서 클럭 소스를 internal로 설정하고 샘플 레이트를 48kHz로 설정합니다.
3. Focusrite Control을 열고 설정 톱니바퀴를 클릭하여 설정을 표시합니다.
4. Sample rate를 48kHz로, Clock Source를 ADAT로, Digital port mode를 ADAT로 설정합니다.

18i20 3세대와 OctoPre SMUX, 듀얼 밴드 샘플 레이트용

이 예시는 SMUX를 사용하여 Scarlett 18i20 3세대와 OctoPre를 연결하고 듀얼 밴드 샘플 레이트로 작동하는 방법을 보여줍니다. 이 설정에서 OctoPre가 클럭 리더가 되며 96kHz로 작동합니다.

1. OctoPre의 ADAT 출력 1을 18i20의 ADAT 입력 1에 연결합니다.
2. OctoPre의 ADAT 출력 2를 18i20의 ADAT 입력 2에 연결합니다.
3. OctoPre의 전면 패널에서 클럭 소스를 internal로 설정하고 샘플 레이트를 96kHz로 설정합니다.
4. Focusrite Control을 열고 설정 톱니바퀴를 클릭하여 설정을 표시합니다.
5. Sample rate를 96kHz로, Clock Source를 ADAT Port 1로, Digital port mode를 Dual ADAT로 설정합니다.

두 대의 Clarett+ OctoPres로 Clarett 8PreX 16채널 ADAT 입력 및 출력

이 예시는 두 대의 OctoPres를 Clarett 8PreX에 연결하여 24개의 입력과 26개의 출력을 얻는 방법을 보여줍니다. 이 설정에서 Clarett 8PreX가 클럭 리더가 되며 48kHz로 작동합니다.

1. 첫 번째 OctoPre의 ADAT 출력 1을 8PreX의 ADAT 입력 1에 연결합니다.
2. 첫 번째 OctoPre의 ADAT 출력 2를 8PreX의 ADAT 입력 2에 연결합니다.
3. 첫 번째 OctoPre의 ADAT 입력 1을 8PreX의 ADAT 출력 1에 연결합니다.
4. 첫 번째 OctoPre의 ADAT 입력 2를 8PreX의 ADAT 출력 2에 연결합니다.
5. 두 OctoPres의 전면 패널에서 클럭 소스를 ADAT로, 샘플 레이트를 48kHz로 설정하고 ADAT > Line을 활성화합니다.
6. Focusrite Control을 열고 설정 톱니바퀴를 클릭하여 설정을 표시합니다.
7. Sample rate를 48kHz로, Clock Source를 internal로 설정합니다.
8. Output routing 탭으로 이동하여 ADAT 출력 1.1-2.8을 추가 재생 채널로 설정합니다.
