対象製品：Saffire Pro 40、26、24、24DSP、14、Scarlett 18i20（第1世代）、18i8（第1世代）、6i6（第1世代）、LS56
Saffire MixControlは、Saffireインターフェイスシリーズの出力ルーティングと設定を制御するために使用されるコントロールソフトウェアです。 Scarlett Mix Controlは、Scarlettインターフェイスシリーズの出力ルーティングと設定を制御するために使用されるコントロールソフトウェアです。 このチュートリアルでは、MixControlの機能と設定について説明し、お客様のインターフェイスを最大限に制御できるようにします。
ミキサーチャンネル
各ミックスでは、アナログおよびデジタル入力をソフトウェア出力とブレンドしてから、物理出力にルーティングすることができます。 各ミキサーチャンネルは以下の要素で構成されています。
- ミキサーチャンネル入力 - これは、それぞれの入力チャンネルの入力を制御します。 これは物理入力またはDAW出力であり、現在の入力名をクリックすることで変更できます。
- パンコントロール - これは、ミックスの左右チャンネルに送信される信号の量を制御します。 このコントロールをダブルクリックすると、コントロールが中央に配置され、左右のチャンネルに均等な量の信号が送信されます。
- フェーダー - 特定のミックス内の信号レベルを制御します。
- グラフィックメーター - これは、フェーダー前の信号レベルをdBFSで表示します。 これは、入力信号を監視するための便利な方法です。 信号がクリップした場合、メーターの上部に赤いバーが表示されます。 これを修正するには、ゲインを下げて赤いバーをクリックしてください。
- チャンネルモノ/ステレオ切り替えスイッチ - これにより、チャンネルを1つのステレオチャンネルと2つのステレオチャンネルの間で切り替えます。
- レベルメーター - 左から右へ：フェーダーによって適用されるゲイン（dB）、最大レベル（dBFS）、現在のレベル（dBFS）。
- PFLボタン - これは、再度押されるまで、選択したチャンネルのみをモニター出力にルーティングします。
- ソロボタン - これは、ミックス内の選択したチャンネルをソロにします。
- ミュートボタン - これは、ミックス内の選択したチャンネルをミュートします。
- チャンネル名 - これはチャンネルの名前です。 これをクリックすることで変更できます。
マスターチャンネル
マスターチャンネルは、ミキサーの右端のチャンネルであり、対応するミックス内の各ミキサーチャンネルと同様に動作します。 ミキサーチャンネルとは異なるコントロールを以下に説明します。
- ミックスの宛先 - これは、ミックスを物理出力にルーティングする方法の1つです。 このボタンをクリックすると、可能な出力のリストが表示され、出力をクリックすることで各出力にミックスをルーティングできます。
- ミックス設定のコピー - これは、選択したミックスの設定を別のミックスにコピーします。 これは、基本的なミックスを他のミュージシャンに適したものにするために微調整するだけでよい場合に便利です。

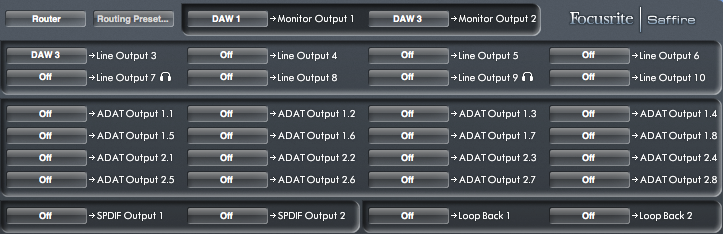

ルーティングセクション
このセクションは、各物理出力に何が送信されるかを制御します。 インターフェイスの出力と各出力のソースがリストされています。
- ルーティングプリセットボタン - これにより、ルーティングが便利なプリセットに変更されます。 「DAWトラッキング」は、DAW 1と2をすべてのアナログ出力ペアにルーティングし、DAWを通じてモニターしたい場合に便利です。 「ゼロレイテンシートラッキング」は、Mix 1をすべてのアナログ出力ペアにルーティングし、DAW出力とSaffire/Scarlettへの入力をブレンドしたい場合に便利です。
- 出力ソース - これは、右側の宛先の出力ソースです。 これをクリックすると、出力をアナログ入力、DAW出力、または2つをブレンドするミックスの間で切り替えることができ、ミキサーセクションを使用して制御されます。
- 出力先 - これは、Saffire/Scarlettの利用可能なすべての出力先をリストします。 ヘッドフォンアイコンが付いた出力は、ヘッドフォン出力を示します。
モニターセクション
このセクションは、Saffire/Scarlettのモニタリングオプションを制御します。
- 出力ステータス - これは、アナログ出力の現在の出力ステータスを表示します。 出力が青の場合、これは出力がオンになっており、そのレベルはレベルアッテネーター、ディムおよびミュートボタンに依存することを意味します。 これはモニター出力に適しています。 出力が赤の場合、これは出力がオフになっていることを意味します。 出力がシルバーの場合、これは出力がオンになっており、そのレベルはレベルアッテネーター、ディムおよびミュートボタンに依存しないことを意味します。 これはヘッドフォン出力および外部プロセッサーに適しています。 出力は、クリックすることで赤と青の間で切り替わり、Shiftキーを押しながらクリックすることでシルバーになります。 モニタープリセットボタンを使用して、さまざまなモニタープリセットを選択できます。
- 出力レベルアッテネーター - これは、D/Aコンバーターの前に青色で表示されたすべての出力をアッテネートします。 これは、アプリケーション内で制御することも、「H/W Control」をクリックしてデバイスのモニターコントロールを通じて制御することもできます。
- ミュートボタン - これは、青色で表示されたすべての出力をミュートします。
- ディム - 「ディム」ボタンをクリックすると、出力信号がわずかにアッテネートされます。
- モノ - これをクリックすると、2つのステレオ信号がインターリーブされたモノ信号に結合されます。
- 左/右ミュート - これは、それぞれ左右のチャンネルをミュートします。
コントロールセクション
このセクションでは、Saffire/Scarlettのいくつかのグローバル設定を制御できます。
- サンプルレート選択 - これは、Saffire/Scarlettが動作しているサンプルレートを変更します。
- 同期ソース選択 - これは、同期ソースを変更します。 Saffireにデジタル接続されているデバイスがない場合、これは「Internal」のままにしておく必要があります。 デバイスが別のデバイスにクロックするように設定されている場合、これをそれぞれ「S/PDIF」または「ADAT」に変更できます。
- 同期ステータス - これは、Saffireが有効なデジタルクロックにロックされているかどうかを表示します。
- FireWireドライバーステータス - これは、ドライバーのステータスを表示します。
- デバイス名 - これは、デバイスの名前を表示します。
- 設定メニュー - これにより、PCでASIOバッファーサイズを変更できます。
入力セクション
Saffire Pro 14、24、24DSPおよびScarlett 6i6/18i8の最初の2つの入力には、マイク、楽器、またはラインレベル信号を受け入れることができるコンボジャックが装備されています。 XLRケーブルが挿入されると、マイクレベル信号が期待されます。 ジャックが挿入されると、Saffire/Scarlett MixControlのこのセクションに基づいてレベルが期待されます。
Saffire Pro 40/Scarlett 18i20では、この選択はフロントパネルのボタンを使用して行われます。

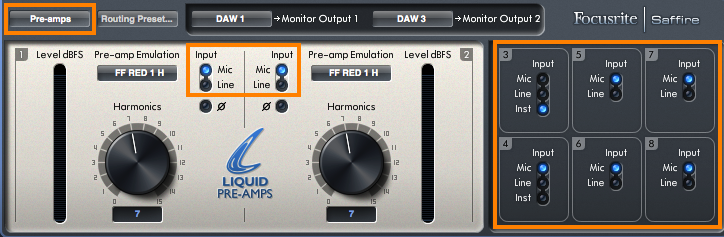

Liquid Saffire 56には、フロントパネルに別の楽器入力用1/4インチジャックがあります。 すべての入力のソースは、Saffire Mix Controlの「Preamps」セクションから選択できます。
