Platinum Penta | トラブルシューティングガイド

  • 更新

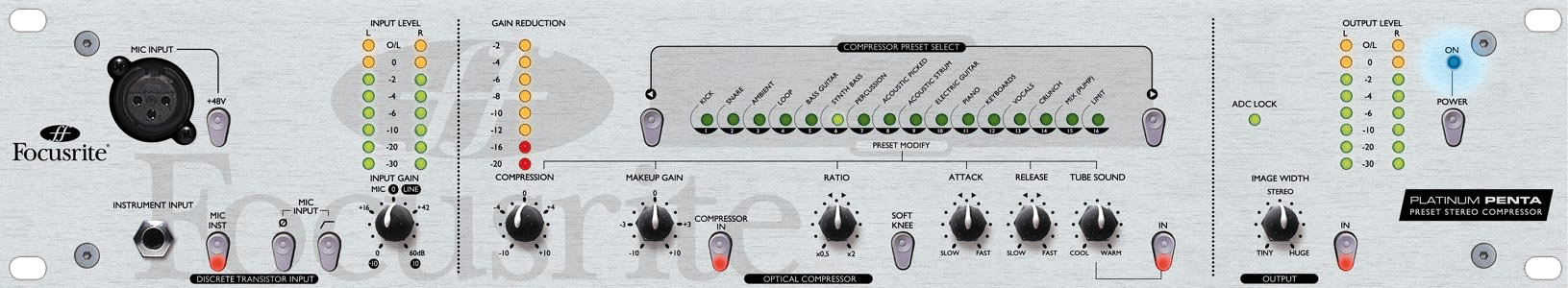

適用対象：Platinum Penta


目次：

LEDが点灯しない

  • 電源はオンになっていますか？
  • お客様のユニットに正しい電源電圧が使用されていますか？ 正しい電源電圧が使用されていない場合、ヒューズが切れる可能性があり、正しいヒューズを再装着する必要があります。

MIC INPUT使用時に出力されない

  • 電源はオンになっていますか？
  • フロントパネルのMIC/INSTスイッチは押し込まれていますか？
  • インストゥルメント入力に何か接続されていますか？ （これによりマイク入力が無効になります。）
  • LEVELは正しく設定されていますか？
  • ファンタム電源が必要なマイクの場合、+48Vスイッチはオンになっていますか？ （マイクがファンタム電源を必要とするかどうか不明な場合は、マイクのユーザーガイドを確認してください。）
  • 出力ケーブルは左チャンネルに接続されていますか？ （Mic/Instが選択されている場合、右チャンネル出力は動作しません。）

LINE INPUT使用時に出力されない

  • 電源はオンになっていますか？
  • フロントパネルのMIC/INSTスイッチは押し出されていますか？
  • LEVELは正しく設定されていますか？

INSTRUMENT INPUT使用時に出力されない

  • 電源はオンになっていますか？
  • フロントパネルのMIC/INSTスイッチは押し込まれていますか？
  • LEVELは正しく設定されていますか？
  • 出力ケーブルは左チャンネルに接続されていますか？ （Mic/Instが選択されている場合、右チャンネル出力は動作しません。）

COMPRESSORが動作しない

  • コンプレッサーセクションのINスイッチはオンになっていますか？
  • LEVELは正しく設定されていますか？ 低く設定しすぎると、信号レベルがコンプレッサーを作動させるのに十分な高さにならない可能性があります。
  • COMPRESSIONコントロールは正しく設定されていますか？ 低く設定しすぎると、入力レベルが圧縮が始まるスレッショルドに達しない可能性があります。 （ユーザーマニュアルを参照）
  • コンプレッサーのサイドチェーン入力に何か接続されていますか？
  • コンプレッサーをオンにし、compressionとratioノブを完全に時計回りに回すと、最大のゲインリダクションが表示されるはずです（信号が存在する場合、ゲインリダクションメーターのすべてのLEDが点灯します）。
  • 入力レベルが適切であることを確認し、これらの設定でコンプレッサーをオン/オフに切り替えたときに違いが聞こえるか確認してください。 違いが聞こえる場合は、「compression」ノブを下げたときに違いが聞こえるか確認してください。 音が大きくなり、ゲインリダクション量が減少するのが見えるはずです（つまり、一定のメイクアップゲインの場合）。

これが表示されない場合は、compressionノブが効果を持っていない可能性があります。 compressionノブを完全に時計回りのままにしてratioノブを下げると、compressionノブを回すときと同じ効果が見られますが、おそらくより小さな範囲で表示されます。

ワードクロックがロックしない

  • 外部ワードクロックソースはワードクロックを送信していますか？
  • サンプル周波数は、ワードクロック送信デバイスの周波数と一致するように設定されていますか？
  • 外部ワードクロックケーブルが必要で、接続されていますか？ （GENERIC SETUPのクロッキング規則を参照）

デジタル出力オプションから出力されない

  • サンプル周波数は正しく設定されていますか？
  • 受信デバイスは24ビットで受信するように設定されていますか？
  • 受信デバイスは外部同期に設定されていますか？ （GENERIC SETUPのDIGITALを参照）
  • 信号フォーマットは正しく設定されていますか（ProまたはConsumer、ジャンパーJ2で設定）？ （GENERIC SETUPのPlatinum A/Dカードジャンパーセクションを参照）

Pentaの電源が入りません。どうすればよいですか？

  • Pentaの背面にヒューズホルダーにヒューズがあり、切れている可能性があります。 マイナスドライバーでホルダーをこじ開けることができます。 ヒューズが切れているかどうかを確認し、切れている場合は適切なヒューズと交換してください。
  • ヒューズホルダーの矢印が正しい供給電圧を指していることを確認してください。
  • 電源ケーブルが故障していないか確認してください（動作することがわかっているものを試してください）。

それでもユニットの電源が入らない場合は、お客様の国の販売代理店に連絡して、認定Focusriteサービスエンジニアにユニットを見てもらう手配をしてください（連絡先の詳細は販売代理店セクションにあります）。

適切なレベルを得るためにゲインを非常に高く上げる必要があります。

お客様のPentaにはおそらく問題はありません - メーターはdBFSで測定していることに注意してください。

これは、オプションのデジタル出力があり、デジタル歪みを引き起こさないようにコンバーターのクリッピングポイントを知ることが重要だからです。 Pentaの0dBFSは+22dBuに相当します（dBuはアナログドメインで信号レベルを表すために使用される一般的な単位です）。

これは入力信号が到達すべき絶対最大レベルであり、O/L LEDが点灯しないようにすることが重要です。 ヘッドルームを確保するために、緑色のLEDが点灯するが黄色のLEDは点灯しないように入力レベルを設定するのが最適です。

これには入力ゲインを最大に設定する必要がある場合がありますが、Pentaはフラットな周波数特性を維持しながらマイク信号に最大60dBのゲインを適用するように設計されているため、ためらわずに設定してください。
