Pro Tools 설정:

Pro Tools Hardware Setup 페이지에서(Setup > Hardware 클릭), 각 RedNet 5/HD32R 인터페이스를 차례로 선택하고 Set to Default 버튼을 클릭합니다. 이렇게 하면 RedNet 5/HD32R이 Pro Tools와 함께 사용하도록 올바르게 구성됩니다. RedNet 5/HD32R을 처음 사용할 때는 이 작업을 수행할 필요가 없습니다. 인터페이스가 제조 시점에 이미 올바르게 사전 구성되어 있기 때문입니다.

샘플 레이트:

RedNet 5/HD32R 인터페이스는 Pro Tools 세션이 실행되는 것과 동일한 샘플 레이트를 사용합니다. RedNet 5/HD32R로 라우팅되거나 RedNet 5/HD32R에서 라우팅되는 모든 장치도 동일한 샘플 레이트로 설정하는 것이 중요합니다.

전체 네트워크가 동일한 샘플 레이트로 실행되는 시스템에서는 RedNet Control을 사용하여 모든 인터페이스의 샘플 레이트를 전역적으로 변경할 수 있습니다(이 문서 참조).

시스템이 더 복잡하고 서로 다른 인터페이스가 서로 다른 샘플 레이트로 실행되는 경우, Dante Controller를 사용하여 각 인터페이스의 샘플 레이트가 올바르게 설정되었는지 확인하십시오.

다른 Pro Tools | HD 인터페이스와 함께 RedNet 5/HD32R 사용

RedNet 5/HD32R 인터페이스는 다른 Pro Tools | HD I/O 오디오 인터페이스와 혼합하여 사용할 수 있습니다. 그러나 각 Pro Tools | HD I/O 오디오 인터페이스는 양방향으로 16채널을 허용하는 반면, RedNet 5/HD32R은 32채널을 허용한다는 점을 기억하는 것이 중요합니다.

대부분의 경우, RedNet 5/HD32R을 Pro Tools | HD 또는 HDX 카드의 DigiLink 포트에 직접 연결하고 Primary Mode(전체 32채널 작동)로 사용합니다. 그러나 사용 가능한 포트가 없는 경우 RedNet 5/HD32R을 Expansion Mode로 사용할 수 있습니다. 이 모드는 RedNet 5/HD32R에서 사용 가능한 채널을 16개로 줄이고 기존 16채널 Pro Tools | HD 인터페이스를 EXPANSION 포트에 연결할 수 있게 하여 HD 또는 HDX 카드의 포트에서 총 32채널을 제공합니다.

이를 달성하려면 RedNet Control에서 'Expansion Mode'를 선택하십시오. Expansion Mode에 대한 자세한 내용은 RedNet 5/HD32R 사용자 가이드를 참조하십시오.

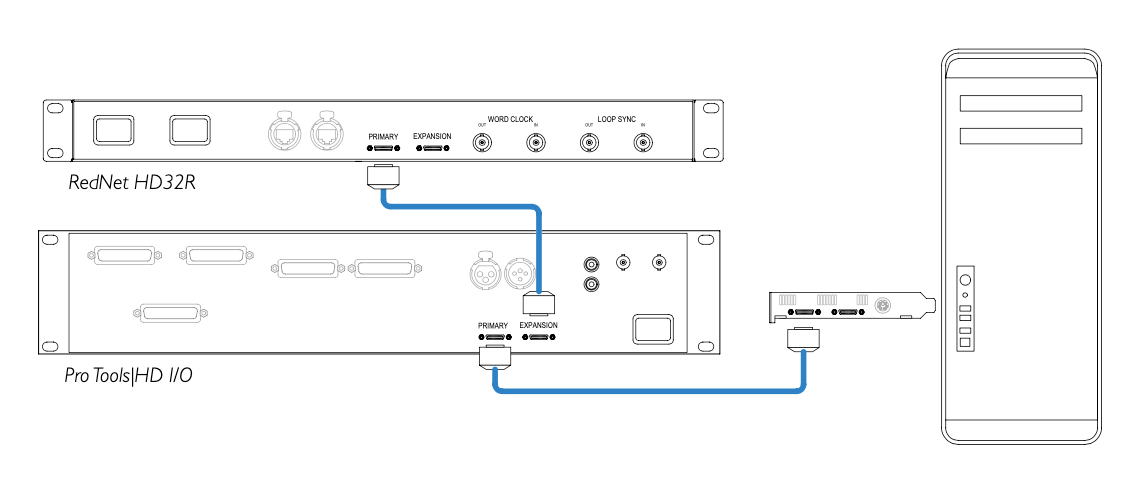

Expansion Mode에서 장치를 연결할 때는 Pro Tools | HD 카드를 첫 번째 인터페이스의 PRIMARY 포트에 연결합니다. 그런 다음 Expansion 포트를 두 번째 인터페이스의 PRIMARY 포트에 연결해야 합니다. 아래를 참조하십시오:

클럭 소스 설정:

이전 섹션의 다이어그램은 장치 간의 DigiLink 상호 연결만 보여줍니다. 그러나 워드 클럭 소스 및 라우팅도 고려해야 합니다. 여러 I/O 장치를 사용할 때 워드 클럭 라우팅을 올바르게 배열하는 것이 매우 중요합니다. 클럭 소스를 설정하는 규칙은 시스템의 복잡성에 따라 다릅니다. 다음 네 가지 예에서 거의 모든 가능성 있는 상황을 다룰 것입니다.

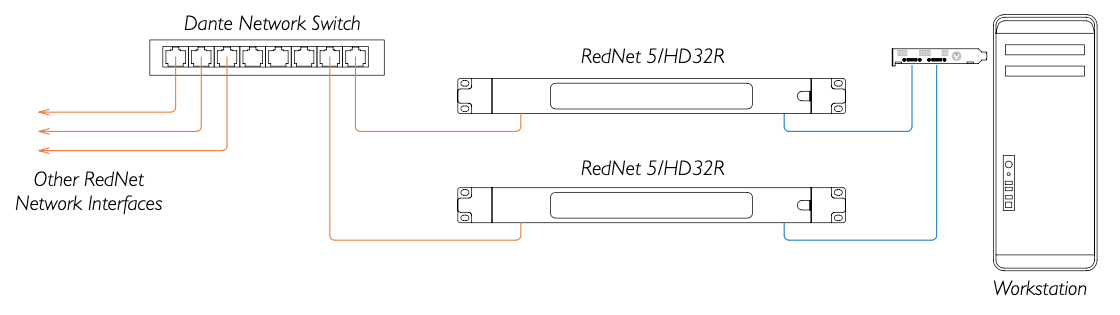

상황 1 - RedNet 5/HD32R만 있는 단일 Pro Tools 시스템:

이 상황에서는 하나 이상의 RedNet 5/HD32R 인터페이스가 Pro Tools 시스템의 유일한 오디오 인터페이스입니다.

1. RedNet Control에서 RedNet 인터페이스 중 하나를 네트워크 리더로 선택할 수 있지만, RedNet 5/HD32R 중 하나를 선택하는 것이 좋습니다.
2. Pro Tools에서는 RedNet 5/HD32R 중 하나를 클럭 소스로 선택할 수 있지만, 1단계에서 RedNet 네트워크 리더로 설정한 인터페이스를 Pro Tools 클럭 소스로도 사용하는 것이 좋습니다.

상황 2 – RedNet 5/HD32R과 다른 Pro Tools 인터페이스가 모두 있는 단일 Pro Tools 시스템:

Pro Tools|HD I/O 오디오 인터페이스는 RedNet 5/HD32R과 동일한 Pro Tools 시스템에서 오디오 I/O로 사용될 수 있습니다. 클럭 소스로 사용할 오디오 인터페이스를 선택합니다. RedNet 5 또는 Pro Tools 오디오 인터페이스 중 하나일 수 있습니다.

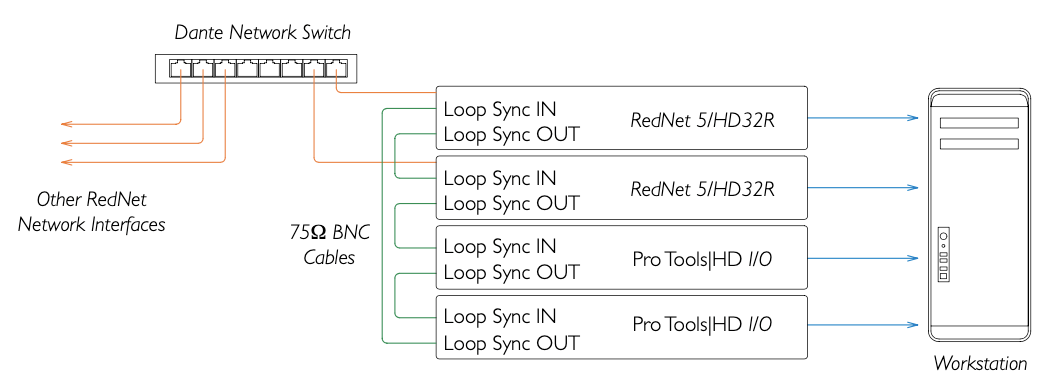

RedNet 5/HD32R이 클럭 소스인 경우:

1. 동일한 RedNet 5/HD32R을 RedNet Control에서 RedNet 네트워크 리더로 설정하는 것이 좋습니다.
2. RedNet 5/HD32R 중 하나의 LOOP SYNC OUT과 Pro Tools 오디오 인터페이스 중 하나의 LOOP SYNC IN 사이에 BNC 케이블을 연결합니다.
3. '첫 번째' Pro Tools|HD I/O 오디오 인터페이스의 LOOP SYNC OUT과 다른 Pro Tools 인터페이스 사이에 일반적인 '데이지 체인' 방식으로 추가 BNC 케이블을 연결합니다.

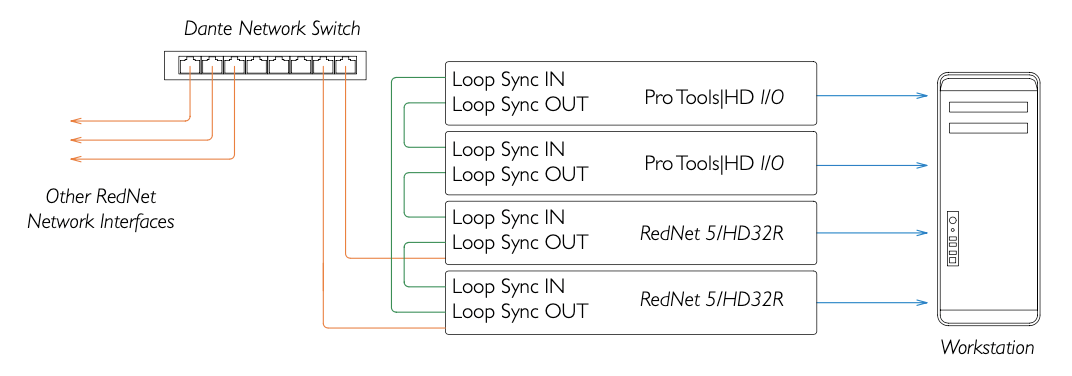

Pro Tools|HD I/O 오디오 인터페이스가 클럭 소스인 경우:

1. Pro Tools 인터페이스 중 하나의 LOOP SYNC OUT과 RedNet 5 하나의 LOOP SYNC IN 사이에 BNC 케이블을 연결합니다. 다른 RedNet 5는 이더넷 연결을 통해 동기화되므로 데이지 체인이 필요하지 않습니다.
2. RedNet Control에서 1단계의 RedNet 5/HD32R을 네트워크 리더로 설정합니다.
3. 또한 RedNet Control에서 동일한 인터페이스의 클록 소스를 "Loop Sync"로 설정합니다.

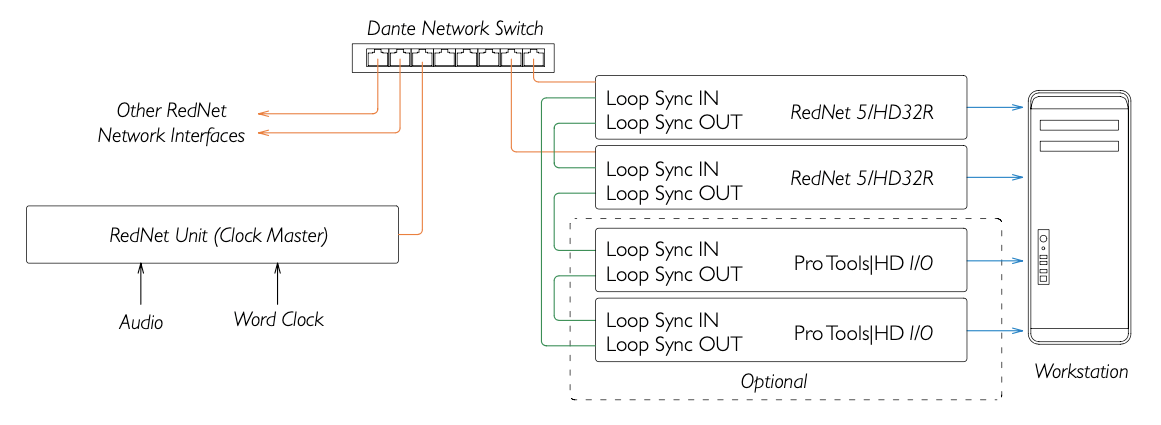

상황 3 – 다른 RedNet 인터페이스가 클럭 리더인 RedNet 5/HD32R이 있는 단일 Pro Tools 시스템(다른 Pro Tools 인터페이스 선택 사항):

이 시스템에서는 RedNet 네트워크의 다른 RedNet 인터페이스가 클럭 리더입니다(즉, RedNet 5/HD32R이 아님). 예를 들어, 오디오 또는 워드 클럭 입력에서 클럭을 받는 RedNet 3도 있는 경우 이러한 상황이 발생할 수 있습니다.

1. RedNet Control에서 Tools 메뉴에서 관련 RedNet 인터페이스를 클럭 리더로 설정합니다.
2. RedNet 5/HD32R을 Pro Tools 클럭 소스로 선택합니다. Pro Tools Hardware Setup 창에서 하나의 RedNet 5에 대해 Clock Source를 Internal로 설정합니다.
3. 시스템에 RedNet 5/HD32R이 아닌 Pro Tools 인터페이스가 있는 경우, RedNet 5/HD32R 하나의 LOOP SYNC OUT을 Pro Tools 인터페이스의 LOOP SYNC IN에 연결하고 일반적인 방식으로 다른 인터페이스를 데이지 체인으로 연결합니다.

상황 4 – 각각 RedNet 5/HD32R이 있는 여러 Pro Tools 시스템:

여기서 지침 규칙은 다음과 같습니다:

• Pro Tools 시스템 중 하나는 위의 상황 1, 2 또는 3에 대해 설명된 대로 구성할 수 있습니다
  ;
• 다른 모든 Pro Tools 시스템은 상황 2에 설명된 대로 설정해야 하며, 각 시스템의 RedNet 5/HD32R 중 하나를 클럭 리더로 할당해야 합니다.

하나 이상의 Pro Tools 시스템이 RedNet 네트워크에 연결된 경우 모든 오디오 라우팅은 RedNet Control 대신 Dante Controller를 사용하여 수행해야 한다는 점에 유의하는 것이 중요합니다. Pro Tools 시스템 간에 오디오를 전송하려면 모든 시스템이 동일한 샘플 레이트로 실행되도록 설정해야 합니다.
