적용 대상:
Focusrite Control (Scarlett 2세대 Gen: 6i6, 18i8, 18i20. Clarett 제품군)
Scarlett/Saffire Mix Control (Scarlett 1세대 Gen: 6i6, 8i6, 18i6, 18i8, 18i20. Saffire 제품군)
Pro Tools에는 "하드웨어 인서트"라는 기능이 있어 외부 장비를 채널의 인서트 섹션에서 플러그인과 유사하게 사용할 수 있습니다.
Pro Tools는 동일한 입력 및 출력 번호를 가진 하드웨어 인서트만 사용하므로 채널 3, 4, 5 또는 6을 사용해야 합니다. 출력 1/2는 일반적으로 스튜디오 모니터 연결에 사용되고, 7/8 및 9/10은 헤드폰 출력과 연결되어 있으므로 메인 믹스용으로 남겨두어야 합니다.
이 예제에서는 채널 3을 사용합니다.
외부 장비가 올바르게 연결되어 있는지 확인하십시오. 인터페이스의 라인 출력 3을 외부 장비의 라인 입력에 연결합니다. 그런 다음 외부 장비의 출력을 인터페이스의 라인 입력 3에 연결합니다.

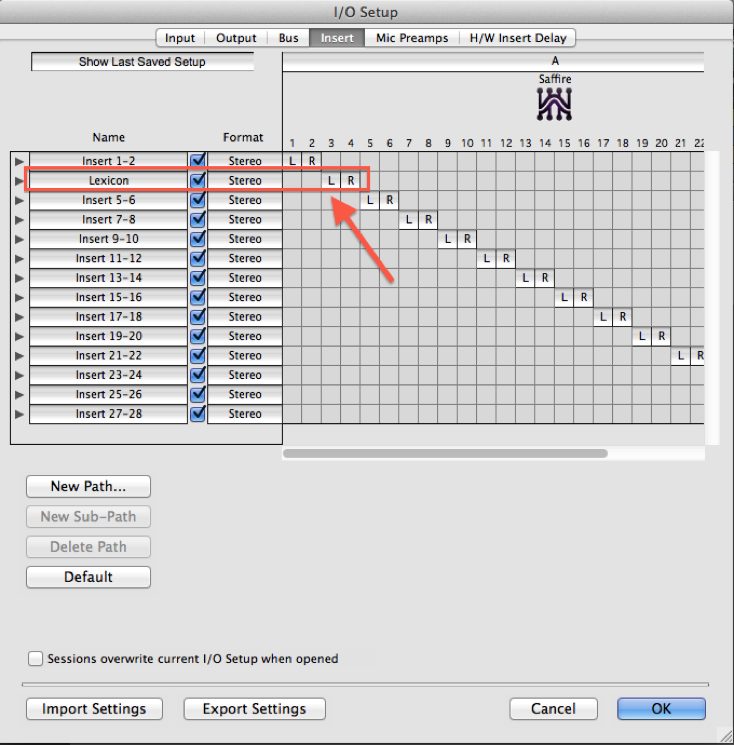

Pro Tools에서 Setup > I/O로 이동하여 하드웨어 인서트가 설정되어 있는지 확인합니다. 아래 스크린샷에서 입력 3/4에 연결될 2채널 Lexicon 유닛에 대한 "Lexicon"이라는 이름의 인서트를 볼 수 있습니다.

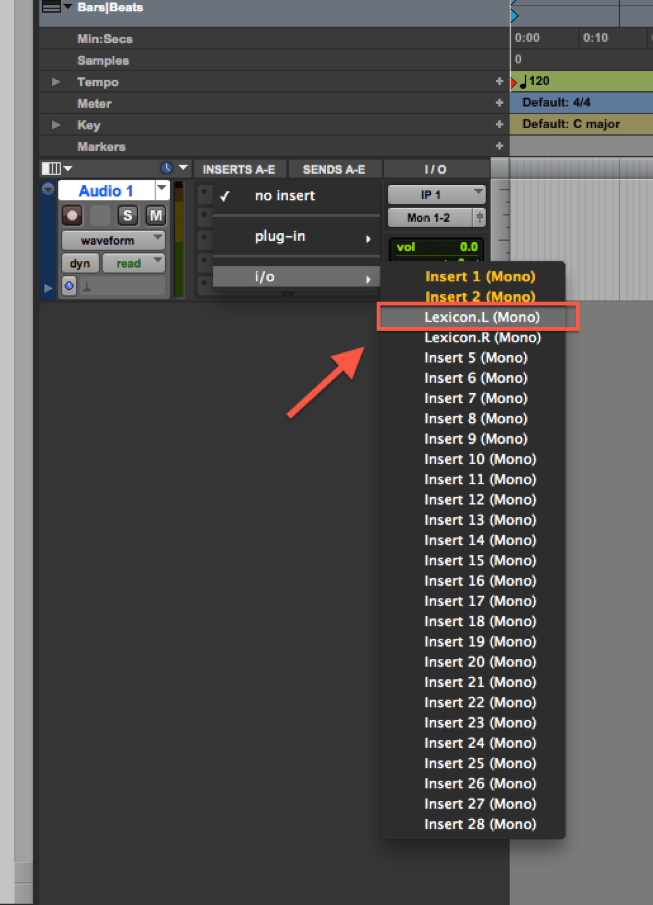

트랙의 인서트 영역에서 한 채널 또는 두 채널을 모두 추가할 수 있습니다. 세션에는 처리할 모노 오디오 채널만 있으므로 입력 3에 연결된 왼쪽 채널인 "Lexicon.L"만 표시됩니다. Pro Tools에서는 드롭다운 삼각형을 사용하여 쌍으로 표시하는 대신 개별 채널에 다른 이름을 지정할 수도 있습니다.
Focusrite Control을 사용하는 경우 (Scarlett 2세대 Gen: 6i6, 18i8, 18i20. Clarett 제품군)

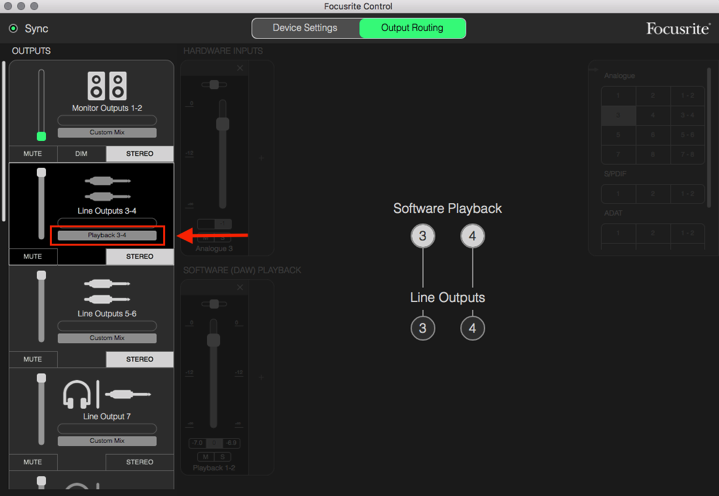

DAW 출력 채널을 물리적 라인 출력으로 라우팅해야 합니다. Focusrite Control의 출력 라우팅 섹션에서 라인 출력 3-4를 찾아 Playback 3-4로부터 신호를 수신하도록 설정되어 있는지 확인합니다(아래 스크린샷 참조).
또한 출력 3이 전체 라인 레벨 볼륨을 전송하고 있는지 확인해야 합니다. Clarett 제품군 및 Scarlett 18i20 2세대 gen의 경우 모니터 다이얼은 여러 출력을 제어할 수 있는 디지털 인코더입니다. 모니터 다이얼이 출력 3을 제어하도록 설정되어 있으면 출력 3이 전체 라인 레벨 볼륨을 전송하지 않을 수 있습니다. (참고: 6i6 및 18i8의 경우 모니터 제어 옵션이 없으므로 회색 수직 레벨 슬라이더로 볼륨을 조정하면 됩니다).

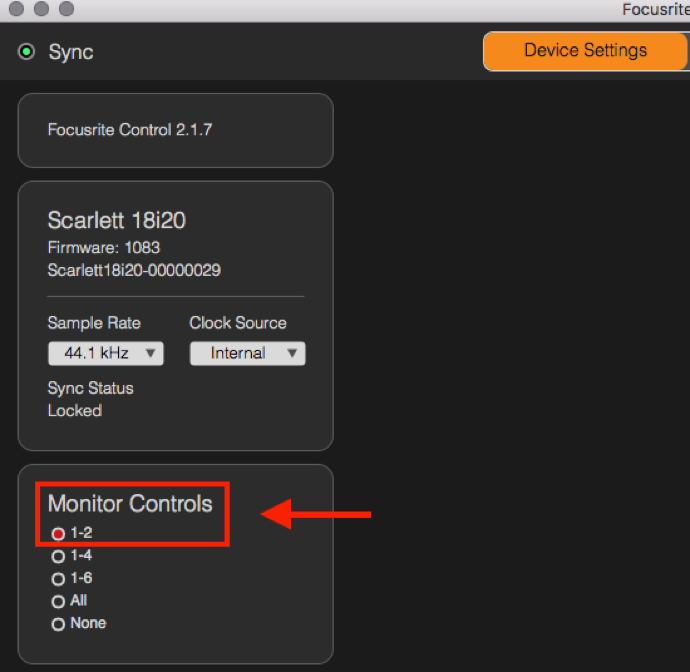

출력이 전체 라인 레벨인지 확인하려면 Focusrite Control의 장치 설정 섹션으로 이동하여 모니터 컨트롤이 출력 1-2만 조정하도록 설정되어 있는지 확인합니다(아래 스크린샷 참조). 이는 인터페이스의 모니터 노브가 출력 1-2만 조정하며 추가 라인 출력에는 영향을 미치지 않음을 의미합니다. 사용 가능한 추가 라인 출력은 이미 최대(최상위 위치)로 설정되어 있지 않은 경우 수직 슬라이더를 통해 조정할 수 있습니다.
Scarlett/Saffire Mix Control 사용 시 (1세대 Gen: Scarlett 6i6, 8i6, 18i6, 18i8, 18i20. Saffire 제품군).

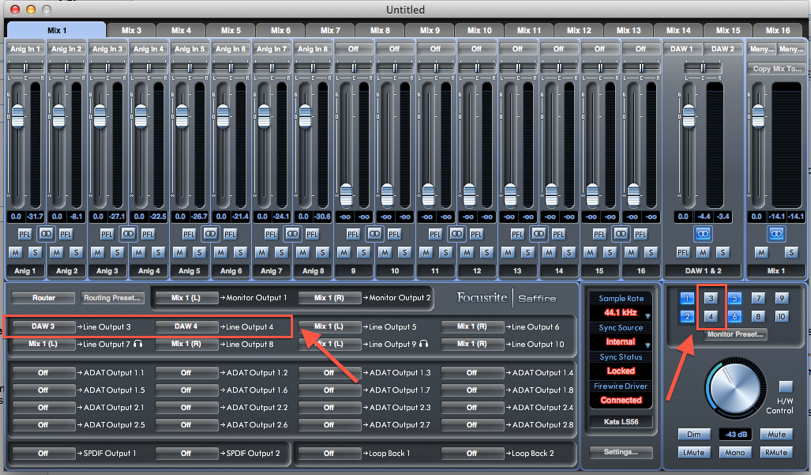

DAW 출력 채널을 물리적 라인 출력으로 라우팅해야 합니다. Saffire/Scarlett MixControl에서 라인 출력 3을 찾아 DAW 3으로부터 신호를 수신하도록 설정합니다. 라인 출력 4와 DAW 4에 대해서도 동일하게 수행합니다(아래 스크린샷 참조).
또한 출력 3이 전체 라인 레벨 볼륨을 전송하고 있는지 확인해야 합니다. Pro40, Liquid Saffire 56 및 Scarlett 18i20의 경우 모니터 다이얼은 여러 출력을 제어할 수 있는 디지털 인코더입니다. 이는 모니터 섹션에서 H/W Control 버튼이 활성화된 상태에서 "파란색"으로 설정된 모든 라인 출력으로 식별됩니다.
출력이 전체 라인 레벨인지 확인하려면 MixControl의 모니터 노브 바로 위에 있는 채널 3 및 4의 모니터 활성화 버튼을 Shift+클릭하여("회색"으로 전환) 확인하십시오. 이렇게 하면 원하는 채널이 큰 모니터 노브에서 연결 해제되고 전체 라인 레벨 볼륨이 전송됩니다. 스피커가 연결되어 있거나 라우팅에 대해 100% 확신이 없는 경우 Shift 클릭을 하지 않도록 항상 주의하십시오. 예를 들어 입력 3이 출력 3으로 전송되는 믹스가 있는 경우 갑작스러운 피드백 루프가 발생하여 매우 큰 소리가 날 수 있습니다.
이제 3에 하드웨어 인서트를 생성했으며 세션의 다른 채널에 사용할 수 있는 4도 있습니다! 외부 하드웨어로부터 신호를 수신하는 입력에 대해 입력 레벨을 적절하게 설정하는 것을 잊지 마십시오.
Pro Tools에서 인서트가 추가되면 이제 DAW는 원하는 채널로 신호를 전송하고 동일한 트랙으로 다시 가져옵니다.
