Pro Toolsのセットアップ：

Pro ToolsのHardware Setupページ（Setup > Hardwareをクリック）で、各RedNet 5/HD32Rインターフェースを順番に選択し、Set to Defaultボタンをクリックします。 これにより、RedNet 5/HD32RがPro Toolsで使用できるように正しく設定されます。 RedNet 5/HD32Rを初めて使用する場合は、製造時にインターフェースが正しく事前設定されているため、この操作を行う必要はありません。

サンプルレート：

RedNet 5/HD32Rインターフェースは、Pro Toolsセッションが実行されているサンプルレートと同じサンプルレートを使用します。 RedNet 5/HD32Rとの間でルーティングされるすべてのデバイスも同じサンプルレートに設定することが重要です。

ネットワーク全体が同じサンプルレートで動作しているシステムでは、RedNet Controlを使用して、すべてのインターフェースのサンプルレートをグローバルに変更できます（この記事を参照）。

システムがより複雑で、異なるインターフェースが異なるサンプルレートで動作している場合は、Dante Controllerを使用して各インターフェースのサンプルレートが正しく設定されていることを確認してください。

RedNet 5/HD32Rを他のPro Tools | HDインターフェースと使用する

RedNet 5/HD32Rインターフェースは、他のPro Tools | HD I/Oオーディオインターフェースと混在させることができます。 ただし、各Pro Tools | HD I/Oオーディオインターフェースは双方向に16チャンネルを提供するのに対し、RedNet 5/HD32Rは32チャンネルを提供することを覚えておくことが重要です。

ほとんどの場合、RedNet 5/HD32RをPro Tools | HDまたはHDXカードのDigiLinkポートに直接接続し、プライマリモード（フル32チャンネル動作）で使用します。 ただし、空きポートがない場合は、RedNet 5/HD32RをExpansion Modeで使用できます。 このモードでは、RedNet 5/HD32Rの使用可能なチャンネル数が16に減少し、既存の16チャンネルPro Tools | HDインターフェースをそのEXPANSIONポートに接続できるようになります。これにより、HDまたはHDXカードのポートで合計32チャンネルが提供されます。

これを実現するには、RedNet Controlで「Expansion Mode」を選択します。 Expansion Modeの詳細については、RedNet 5/HD32Rユーザーガイドを参照してください。

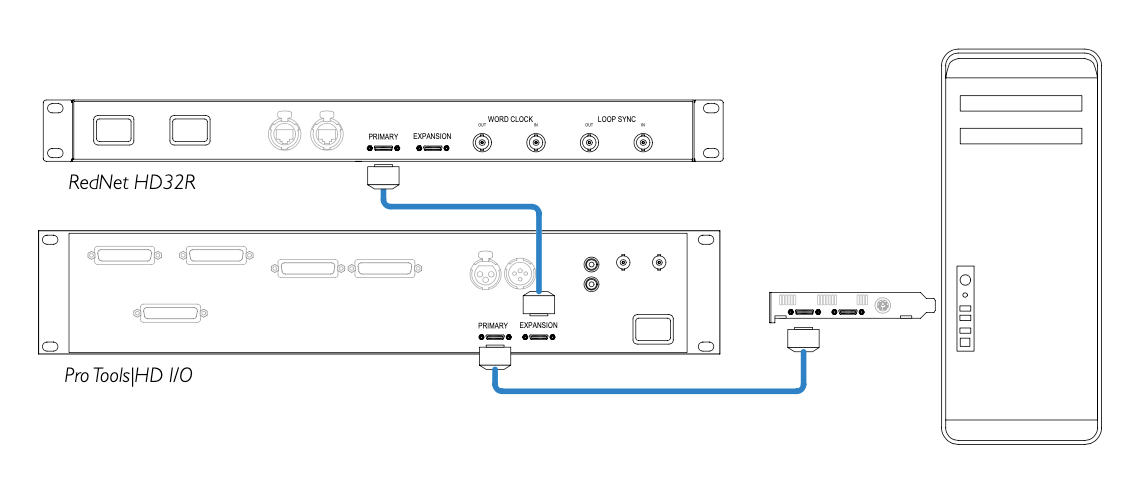

Expansion Modeでデバイスを接続する場合は、Pro Tools | HDカードを最初のインターフェースのPRIMARYポートに接続します。 そのExpansionポートは、2番目のインターフェースのPRIMARYポートに接続する必要があります。 以下を参照してください：

クロックソースの設定：

前のセクションの図は、デバイス間のDigiLink相互接続のみを示しています。 ただし、ワードクロックソースとルーティングも考慮する必要があります。 複数のI/Oデバイスを使用する場合、ワードクロックルーティングを正しく配置することが非常に重要です。 クロックソースを設定するためのルールは、システムの複雑さによって異なります。 次の4つの例では、ほぼすべての可能性のある状況をカバーします。

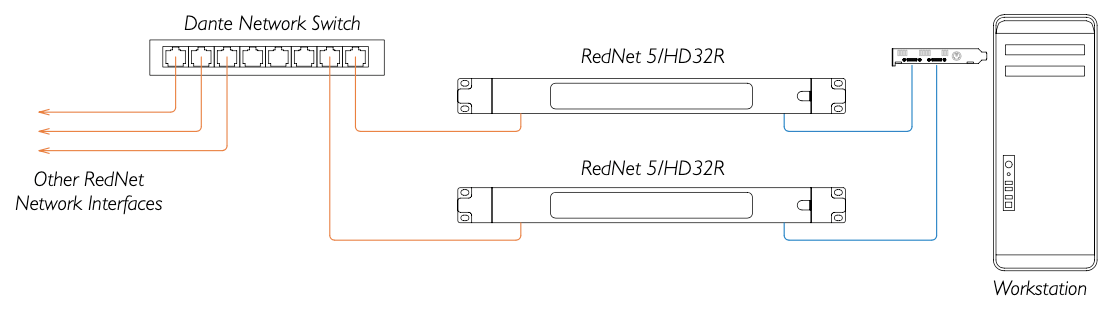

状況1 - RedNet 5/HD32Rのみを使用した単一のPro Toolsシステム：

この状況では、1つ以上のRedNet 5/HD32Rインターフェースが、Pro Toolsシステム上の唯一のオーディオインターフェースです。

1. RedNet Controlでは、いずれかのRedNetインターフェースをネットワークリーダーとして選択できますが、RedNet 5/HD32Rの1つを選択することをお勧めします。
2. Pro Toolsでは、いずれかのRedNet 5/HD32Rをクロックソースとして選択できますが、ステップ1でRedNetネットワークリーダーとして設定されたインターフェースをPro Toolsクロックソースとして使用することをお勧めします。

状況2 - RedNet 5/HD32Rと他のPro Toolsインターフェースの両方を使用した単一のPro Toolsシステム：

Pro Tools|HD I/Oオーディオインターフェースは、RedNet 5/HD32Rと同じPro Toolsシステム上のオーディオI/Oとして使用できます。 クロックソースとして使用するオーディオインターフェースを選択します。 これは、RedNet 5またはPro Toolsオーディオインターフェースのいずれかです。

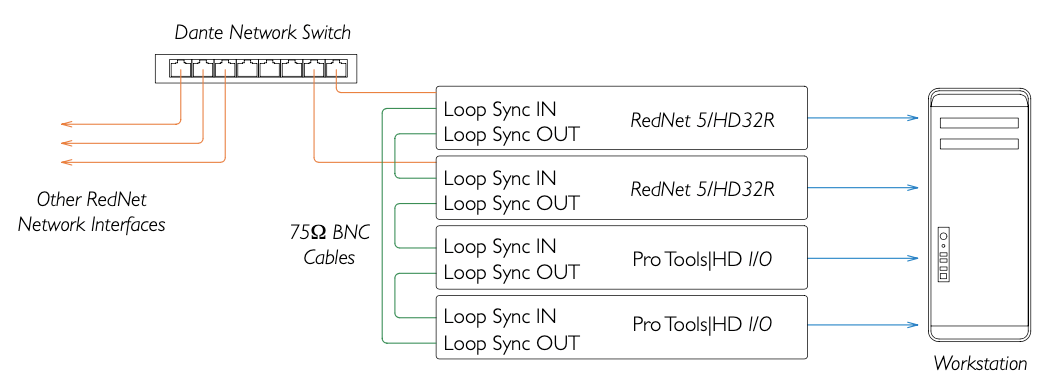

RedNet 5/HD32Rをクロックソースにする場合：

1. 同じRedNet 5/HD32RをRedNet Controlでネットワークリーダーとして設定することをお勧めします。
2. いずれかのRedNet 5/HD32RのLOOP SYNC OUTから、Pro Toolsオーディオインターフェースの1つのLOOP SYNC INにBNCケーブルを接続します。
3. 「最初の」Pro Tools|HD I/OオーディオインターフェースのLOOP SYNC OUTと他のPro Toolsインターフェース間に、通常の「デイジーチェーン」方式で追加のBNCケーブルを接続します。

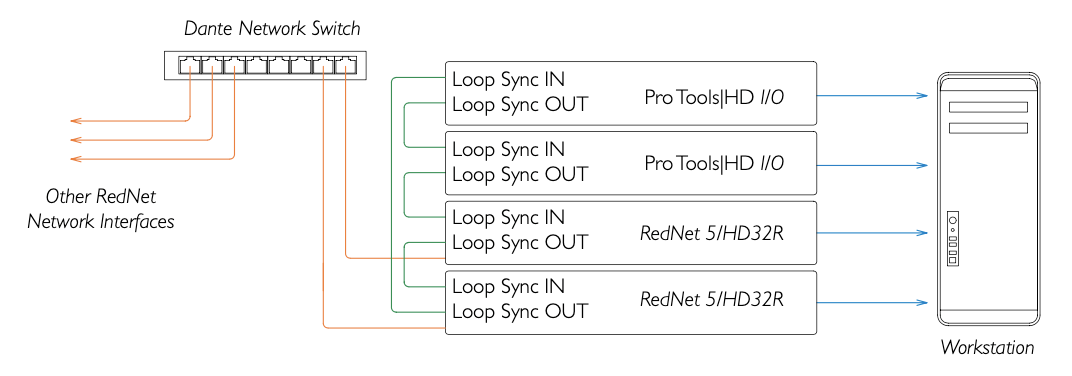

Pro Tools|HD I/Oオーディオインターフェースをクロックソースにする場合：

1. Pro Toolsインターフェースの1つのLOOP SYNC OUTから、1つのRedNet 5のLOOP SYNC INにBNCケーブルを接続します。 他のRedNet 5はイーサネット接続を介して同期されるため、デイジーチェーンは必要ありません。
2. RedNet Controlで、ステップ1のRedNet 5/HD32Rをネットワークリーダーとして設定します。
3. 同じくRedNet Controlで、この同じインターフェースのクロックソースを「Loop Sync」に設定します。

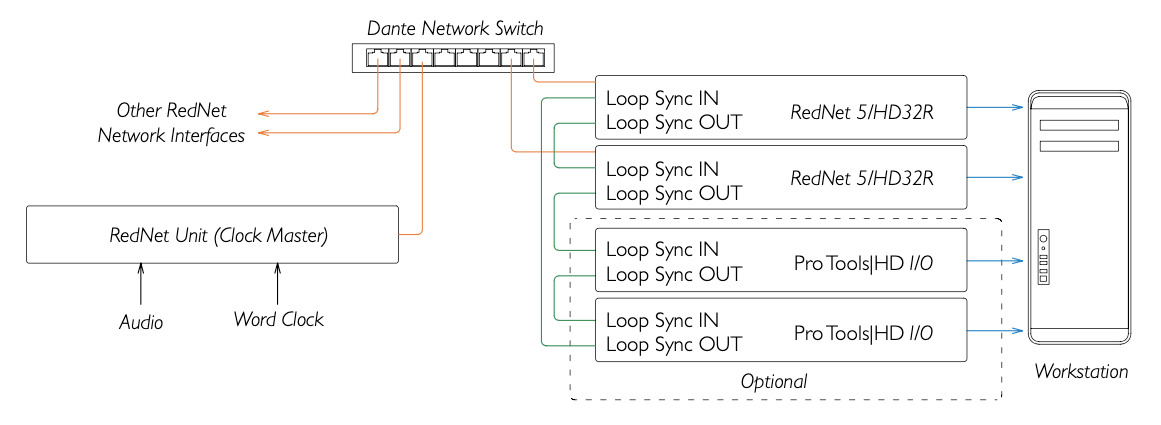

状況3 - RedNet 5/HD32Rを使用した単一のPro Toolsシステム（他のPro Toolsインターフェースはオプション）で、別のRedNet インターフェースがクロックリーダーの場合：

このシステムでは、RedNetネットワーク上の別のRedNetインターフェースがクロックリーダーです（つまり、RedNet 5/HD32Rではありません）。 例えば、この状況は、オーディオまたはワードクロック入力からクロックを取得しているRedNet 3もある場合に発生する可能性があります。

1. RedNet Controlで、ToolsメニューでクロックリーダーとしてRedNetインターフェースを設定します。
2. RedNet 5/HD32RをPro Toolsクロックソースとして選択します。 Pro ToolsのHardware Setupウィンドウで、1つのRedNet 5のClock SourceをInternalに設定します。
3. システムにRedNet 5/HD32R以外のPro Toolsインターフェースがある場合は、1つのRedNet 5/HD32RのLOOP SYNC OUTをPro ToolsインターフェースのLOOP SYNC INに接続し、通常の方法で他のインターフェースをデイジーチェーンします。

状況4 - 複数のPro Toolsシステム、それぞれにRedNet 5/HD32Rを使用：

ここでの指針となるルールは次のとおりです：

• Pro Toolsシステムの1つは、上記の状況1、2、または3のいずれかに記載されているように設定できます
  ；
• 他のすべてのPro Toolsシステムは、状況2に記載されているように設定する必要があり、各システムのRedNet 5/HD32Rの1つをクロックリーダーとして割り当てます。

複数のPro ToolsシステムがRedNetネットワークに接続されている場合、すべてのオーディオルーティングはRedNet Controlではなく、Dante Controllerを使用して実行する必要があることに注意することが重要です。 Pro Toolsシステム間でオーディオを転送するには、すべてのシステムが同じサンプルレートで実行するように設定する必要があります。
